Типовые схемы и правила составления проекта системы отопления одноэтажного частного дома

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

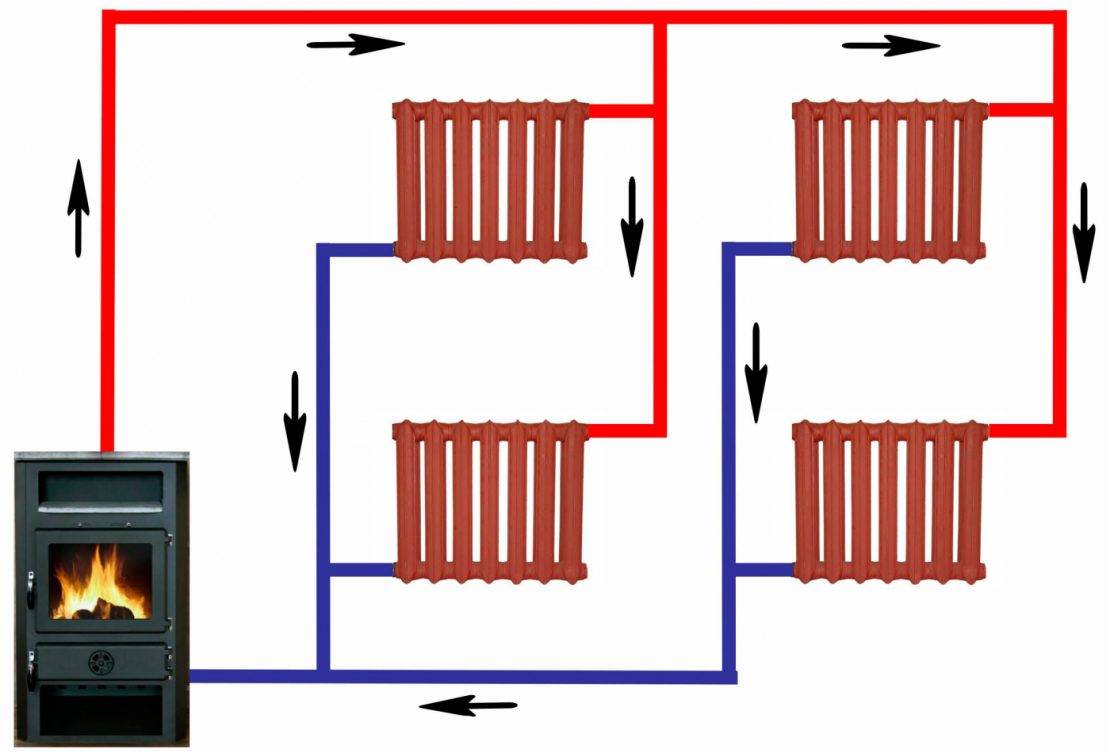

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

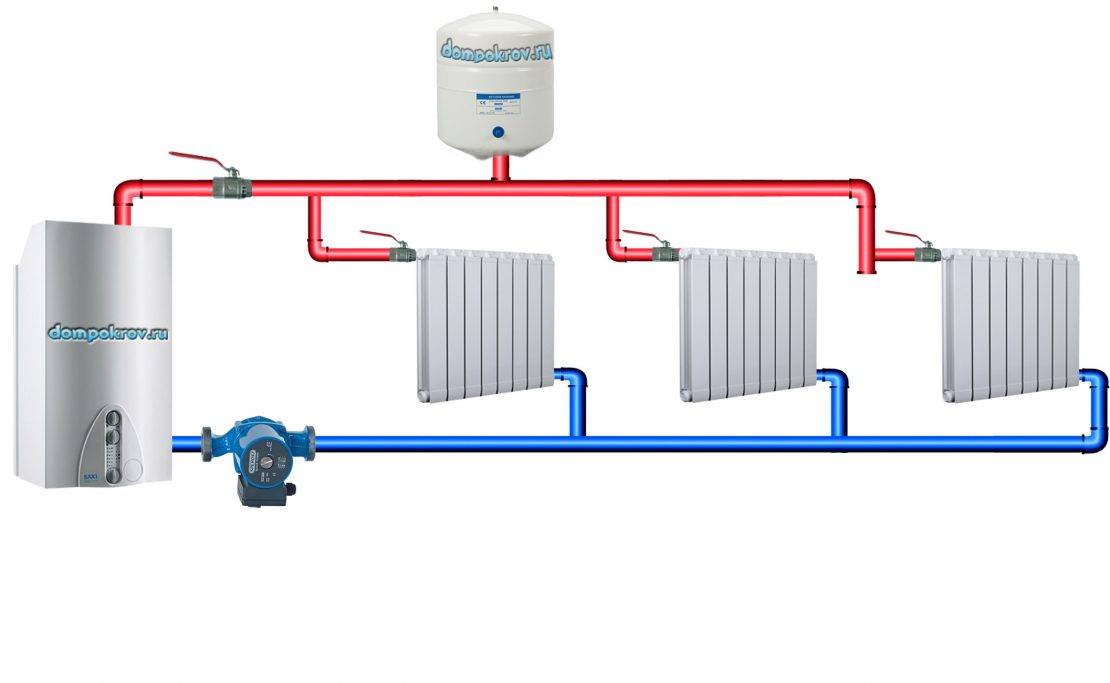

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Обзор схем и составных элементов системы отопления

На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.

Гравитационная система отопления

Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.

До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:

  • Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
  • Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
  • Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
  • Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.

Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.

Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.

Схема системы отопления с принудительной циркуляцией

Закрытая схема отопления с твердотопливным котлом

Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.

Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:

  • Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
  • Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
  • Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
  • Запорная арматура;
  • Узел подпитки.

Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.

Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Виды схем отопления: в чем их различие?

Наиболее популярны две схемы: однотрубная и двухтрубная с разными типами разводки.

Однотрубная схема отопления одноэтажного дома

Однотрубная схема отопления

Данный вид схемы является наиболее простым и доступным. Теплоносителем является вода, а ее движение по трубам обеспечивается с помощью естественной циркуляции. В данном случае следует использовать трубы с достаточно большим диаметром. Для улучшения результата работы и используя более компактный трубопровод (в диаметре), можно применить специальный циркуляционный насос. Это необходимо в случае недвижимости с большой площадью.

Вода, нагреваемая в котле, поступает в трубопровод для дальнейшего попадания в радиаторы. Именно здесь она постепенно остывает, отдавая свое тепло, и возвращается тем же путем.

В самой верхней точке, которая в большинстве случаев находится в чердачном помещении, монтируется расширительный бак. Данная отопительная система без преувеличения может считаться самой простой и экономичной, среди остальных типов.

К недостаткам системы можно отнести два фактора:

  • Температура радиаторной батареи, которая ближе находится к котлу, будет выше, чем у отдаленных отопительных приборов. Вода на своем пути остывает и каждой последующей батареи отдает меньшее количество тепла.
  • Нельзя контролировать работу отдельно взятой радиаторной батареи. При поломке элемента отопления будет отключаться вся система.

Такая схема отопления одноэтажного дома имеет свои преимущества:

  • Экономный вариант отопления;
  • Быстрый и простой монтаж, возможно выполнение своими руками;
  • Все тепло тратится на обогрев дома, потери его исключены;
  • При неисправности насоса, циркуляция может происходить естественным путем.

Двухтрубная схема отопления одноэтажного дома

Система достаточно активно используется в частных домах любой этажности. Ее характерными особенностями являются разделение контура теплоносителя и равномерный обогрев всей площади. Через подающую трубу проходит вода или другой теплоноситель из котла в радиаторные батареи, систему «теплый пол» или для хозяйственных нужд. А после остывания она возвращается обратно в котел, но уже по другой трубе.

Двухтрубная система отопления одноэтажного дома обладает такими положительными сторонами:

  • Возможность регулирования работы элементов отопления;
  • Эффективность работы в любых частных домах, которые относятся к малоэтажному строительству;
  • При поломке одного радиатора не нужно отключать всю систему;
  • Можно получать горячую воду для своих нужд.

Из недостатков стоит выделить большое количество труб, которые не придают дизайну эстетичности, а напротив, снижают ее. Кроме того двухтрубная схема отопления одноэтажного дома требует более сложного процесса монтажа, приобретение большего количество материалов и оборудования.

Какую схему выбрать?

Принцип работы двухтрубной и однотрубной системы

Выбор схемы отопления частного одноэтажного дома может основываться на разных факторах, которые зависят от каждой конкретной ситуации. Но среди общих критериев можно выделить жилую площадь дома, особенности материалов, которые использовались при его постройке, а также тип проживания (постоянный или сезонный). Немаловажную роль играет степень автономности системы. Следует учесть, от какого внешнего подключения будет работать вся система, наличие коммуникаций и прочие факторы.

Считается, что оптимальная схема отопления одноэтажного дома – это двухтрубная система горизонтального типа. Она позволит равномерно распределить все тепло в доме и создать оптимальные температурные показатели.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Однотрубная и двухтрубная системы отопления:

Наибольшее распространение получила однотрубная схема создания отопления в частном доме, которая применяется для объектов, обладающих большой площадью, и для многоквартирных домов. Устанавливаются системы подобного типа по двум вариантам. Первый вариант – наиболее распространенный в виду упрощенного монтажа – называется проточным и последовательно соединяет все радиаторы. Во втором варианте часть теплоносителя из стояка движется в верхние батареи, другая же часть передается по стояку к расположенным внизу обогревательным приборам. В этом случае есть возможность регулировки объема поступающей горячей воды посредством установленных на каждую батарею кранов.

Однотрубная схемаДвухтрубная схема
  • небольшой расход труб
  • естественная циркуляция теплоносителя
  • низкая стоимость монтажа
  • малые типоразмеры соединений
  • возможность поэтажного подключения
  • Тº в радиаторах примерно одинакова
  • большие теплопотери
  • невозможность регулировки
  • отключение всей системы целиком
  • большой расход труб
  • множество соединений

Схема предоставляет массу преимуществ, начиная с внушительной экономии расходных материалов и заканчивая уменьшением количества труб в дизайне интерьера.

Ограничения:

  • Однако подобная методика характеризуется массой недостатков. Нагретый теплоноситель транспортируется снизу вверх и, проходя через радиаторы, обогревает помещения. После этого вода спускается в помещения нижних этажей, при этом потеряв значительный объем тепла. В результате быстрого уменьшения температур, вниз теплоноситель приходит практически остывшим. Вследствие этого нижние отопительные точки должны состоять из увеличенного количества радиаторов, чтобы иметь оптимальную теплоотдающую поверхность. Кроме того, отсутствует возможность запустить систему отопления жилого дома только для одного этажа, что создает трудности для владельцев недвижимости в несколько этажей.
  • Для монтажа однотрубной разводки схемы отопления используются только стальные трубы, а также радиаторы чугунные, алюминиевые или из стали, которые обладают высокой теплоотдачей.
  • Использование однотрубных систем возможно только в тех домах, которые имеют свободное чердачное помещение, где и должна выполняться верхняя разводка труб.

В двухтрубной схеме отопления для частного дома водный теплоноситель проходит одновременно и по радиаторам, и по магистральной линии, что позволяет добиться равномерного прогрева всех отопительных батарей в каждом помещении. Потребитель в данном случае имеет возможность выбирать любые радиаторы для установки, согласно собственным предпочтениям и дизайна интерьера. Также снимаются ограничения и по монтажу батарей внутри стены или за декоративными панелями. Дополнительным преимуществом подобной схемы является и превосходная возможность по регулированию режимов функционирования в каждой точке теплоснабжения.

Ограничения!

У двухтрубной системы водяного теплоснабжения подобных требований не существует: обладая вертикальными стояками с нижней либо верхней разводкой, она эффективно может использоваться как для одноэтажных домов, так и объектов, имеющих несколько этажей.

Местная автоматическая стабилизация температуры

Однотрубный регулируемый радиаторный узел с проходным (а) или трехходовым (б) термостатическим клапаном на верхней подводке.

Регулируемый радиаторный узел вертикального однотрубного отопления может быть выполнен с проходным (рис.а) или трехходовым (рис.б) термостатическим клапаном (термостатом). Узел обвязки разветвляет теплоноситель на два потока: через прибор и через байпас. Диаметры плунжера клапана термостата и отверстия для прохода жидкости выполняются максимальными. Термостат не засоряется при загрязненном теплоносителе и обеспечивает его свободный проток (при полном открытии). Несанкционированная замена радиатора, сопровождающаяся удалением термостата, не ведет к разбалансировке всей теплосистемы, как в двухтрубном варианте.

Если температура комнатного воздуха превысит заданную, то клапан закроется (перейдет в режим минимум), направляя жидкость по байпасу мимо радиатора. Закрытие (минимальное открытие) клапанов всех термостатов данного стояка увеличивает долю теплоносителя, проходящего по байпасам, с 80 % до 90 %, одновременно уменьшая проток через радиаторы, т.е. без изменения общего расхода.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.

Итак, для устройства однотрубного отопления понадобится:

  • труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
  • тр. Ду25 Ø32 мм на обратку – 10 м;
  • тр. Ду10 Ø16 мм на подводки – 8 м;
  • тройник 25 х 25 х 16 (наружный размер) – 16 штук;
  • тройник 25 х 25 х 20 – 1 шт.

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

  • тр. Ду15 Ø20 мм – 68 метров (магистрали);
  • тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
  • тройник 20 х 20 х 16 мм – 16 шт.

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
