Коллекторная система отопления: схемы разводки для частных домов и квартир

Порядок действий при проведении водопровода

Правильная разводка труб в ванной полипропиленом предусматривает составление проекта монтажа такой конструкции. В этой схеме нужно прикинуть оптимальные пути прохождения коммуникаций, по возможности свести к минимуму количество их поворотов и угловых соединений, а также постараться избежать пересечений магистралей.

Также нужно определить длину каждого прямого участка, чтобы вычислить количество необходимого материала. Нелишним будет и указать точки подключения всех приборов, чтобы узнать, сколько потребуется соединительной фурнитуры.

Очень важно запастись необходимыми для проведения работ инструментами. Например, для проведения водопровода из полипропиленовых труб список выглядит следующим образом:

  • газовые сантехнические ключи №1–2;
  • кусачки;нож;
  • пассатижи;
  • гаечные ключи;
  • рулетка и карандаш;
  • отвертка;
  • паяльник для труб;
  • турбинка и дрель.

Выполнив необходимые подготовительные работы, можно приступать к монтажу. Для начала следует убрать старые коммуникации. Для этого нужно перекрыть подачу воды к ним и срезать их.

Нарезать трубы следует согласно составленной схеме

Придерживаясь составленного проекта, нужно отмерить и нарезать необходимые вам фрагменты коммуникаций. Далее, следует сочленить их, припаяв отрезки один к другому. Для этого их зачищают и снимают в местах соединения фаску ножом, после обезжиривают и помещают в паяльный аппарат. При нагревании до двухсот семидесяти градусов их нужно соединить. Следует знать, что остывают детали в течение нескольких секунд, поэтому постарайтесь точно и аккуратно сочленить отрезки как можно быстрее.

Установите на заранее условленных местах запирающую фурнитуру.

Внутренний метод монтажа труб длительный и трудоемкий, но в результате вы получите полностью скрытую систему водопровода

В зависимости от выбранного способа прокладки труб либо проделайте в стенах углубления для них, либо закрепите на простенках специальные фиксаторы. На местах соединения перегородок лучше установить дополнительные элементы крепления. Теперь вы можете проложить систему и закрепить ее.

Если система работает исправно, в случае внутреннего монтажа можно приступать к декоративной отделке стен. При наружной разводке работы по укладке труб считаются законченными.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков. А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов. Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

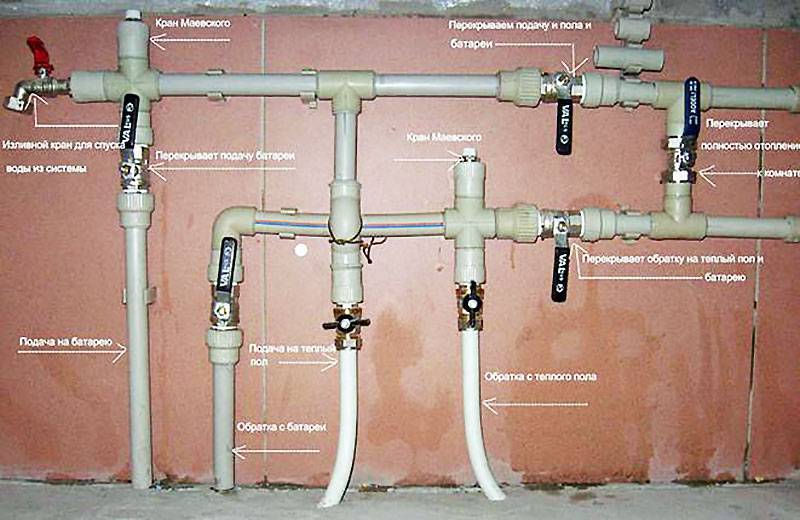

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

  1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
  2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
  3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
  4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
  5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
  6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Устройство коллекторной системы

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенкой системы.

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

  • Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
  • Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Особенности коллекторных систем отопления

Понятно, что главной деталью в коллекторной разводке отопления будет собственно коллектор.

Сам коллектор представляет собой трубку, с которой выходят несколько веток от двух и больше. Коллектор можно скрыть в нише стены или же удобно спрятать его в специальный шкафчик. От коллектора к радиатору напрямую идут 2 трубы (подающая и обратная). Зачастую коллекторная схема требует установки циркуляционного насоса для создания дополнительной циркуляции в системе.

Схема распределительного коллектора системы отопления.

Создавая дополнительную циркуляцию в системе, можно добиться многих положительных фактов. Например, это упростит ее, избавит от необходимости использования большего числа материала. Это уменьшает разность температур в подающей и обратной системах. Все это делает отопление более эффективным и позволит в большей степени регулировать нагрев.

Трубы к каждому радиатору можно спрятать под полом или в стене. Каждый радиатор в таком случае выступает отдельной отопительной системой. Каждый отвод в коллекторе можно снабдить запорной арматурой. Отделив каждый радиатор шаровым краном, можно более тонко регулировать нагрев помещения, при необходимости убавив, а то и вовсе отключив один из радиаторов. Так как после коллектора каждая ветка отделена, ее можно снабдить дополнительными циркуляционными насосами или краном с автоматикой.

Коллекторная схема может применяться для однотрубных горизонтальных разводок. Коллекторная система практически полностью заменилась тройниковой горизонтальной разводкой.

Схема двухуровневой системы отопления.

Большую популярность набирает один из подвидов коллекторной разводки отопления – система “теплый пол”. Это возможность полностью отказаться от радиаторов. При этом вся отопительная система прячется под пол. Отопительные кольца, при грамотном расположении, помогут добиться лучшего эффекта, чем от использования радиаторов. Может использоваться как дополнительная отопление или же полностью заменить классическое.

Напольное отопление имеет несколько значительных преимуществ. Как известно, теплый воздух поднимается снизу вверх. Вот почему радиаторы размещают как можно ближе к полу. Но если прогреть сам пол, это позволит равномерно нагреть комнату, затратив минимум энергии. Таким образом, тепловые потоки равномерно распределяются по всей напольной площади. Но используя радиаторное отопление, вы повышаете температуру воздуха, который находится вверху. Это, в свою очередь, приводит к высокой конвекции воздуха и неизбежному появлению большого количества пыли, которая отрывается от поверхности пола. При использовании напольного отопления вы избавлены от такого рода проблемы, так как конвекция воздуха при нагреве пола уменьшается, следовательно, и пыли в доме будет меньше.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

  • теплопроводность на низком уровне;
  • монтаж не составляет большого труда;
  • высокая надежность в эксплуатации;
  • доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

  • прибор учета потребления воды – водомер;
  • регулирование движения потоков воды осуществляется раздельными вентилями;
  • для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
  • в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
  • устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
  • в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
  • компенсатор;
  • если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
  • для стояка обязательно монтируется ревизия;
  • все места соединений рекомендуется обрабатывать герметиком;
  • цемент.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.
