Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

  1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
  2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
  3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
  4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

  1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
  2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
  3. С этой же стороны следует подключать и бойлер косвенного нагрева.
  4. Линии подачи теплоносителя подсоединяют сверху или снизу.
  5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

5 Критерии выбора

Прежде чем покупать изделие, необходимо учесть все нюансы, определить функции, которые нужно будет выполнять в дальнейшем гребенке

Причем большое внимание необходимо уделить не только материалу изготовления (к сожалению, чаще всего смотрят только на этот параметр), но и другим немаловажным факторам

В первую очередь необходимо обращать внимание на следующие критерии:

  1. 1. Пропускную способность выбираемого изделия — необходимо, чтобы гребенка справлялась с потоком теплоносителя ко всем узлам.
  2. 2. Возможность расширения отопительной системы во время появления новых точек подачи.
  3. 3. Энергопотребление с учетом каждого места подключения.
  4. 4. Какое максимальное давление может выдержать гребенка.

Подключение радиаторов отопления через распределительный коллектор

   Распределительный коллектор отопления является частью системы оптимизирующий ее работу и снижающий энергетические затраты. В зависимости от модели, такой коллектор является распределительным элементом системы, позволяющий эффективно направлять потоки теплоносителей в нужное русло.

   Коллектор можно сравнивать с неким коммутатором , только основной его задачей является распределить и точно подать теплоноситель в нужных количествах, под определенным давлением и с определенной температурой к конкретному прибору отопления.

   Иначе говоря, это — распределительная гребенка для отопления, без которой потоки теплоносителей были бы направлены по одной подающей жиле трубопровода, и как следствие его было бы достаточно сложно распределять по отдельным контурам систем отопления.

   Гребенка — представляет собой распределительную систему, которая может быть:

1) Простой (без элементов систем управления);

2) Сложной (с элементами ручного управления, полу автоматикой и даже электроникой);

   Общие классификации распределительных гребенок отопления по материалам: стальные, латунные или медные, полимерные.

   Простейшим вариантом конструкции гребенки отопления является патрубок с двумя присоединениями по краям и имеющий набор ответвлений в определенном количестве. Визуально это похоже на несколько тройников соединенных вместе. Простейшим коллектором является составная часть коллекторного модуля систем отопления, состоящая из двух таких коллекторов (подачей и обраткой)

   Более сложная распределительная гребенка отопления может быть оснащена следующими вспомогательными устройствами:

1) Датчиком температуры, манометром, системой контроля подачи и расхода воды / теплоносителя.

2) Термостат или балансировочный клапан, клапан ручной либо управляемый электроникой, смеситель для поддержания температуры теплоносителей на нужном уровне.

   Выбирая распределительный коллектор нужно учитывать следующее:

а) Пропускную способность

б) Давление в системе, на которое он рассчитан

в) Расчетное электро потребление

г) Количество точек подключения и контуров, а также возможное их увеличение

   Одним словом, это сложная проектная работа, которую следует доверить только опытному мастеру — сантехнику.

  • Установка насоса в систему отопления
  • Установка радиаторов отопления
  • Установка распределительной гребенки на воду

    Услуги партнеров:

  • Установка электрощита в загородном доме

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

  • Число контуров, по которым будет проходить нагретая вода.
  • Количество и технические характеристики входящего в схему нагревательного оборудования.
  • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

  • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
  • Циркуляционный насос следует подключать с торца конструкции.
  • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
  • Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

  • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
  • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
  • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
  • Теперь коллектор можно покрасить и хорошенько посушить.
  • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

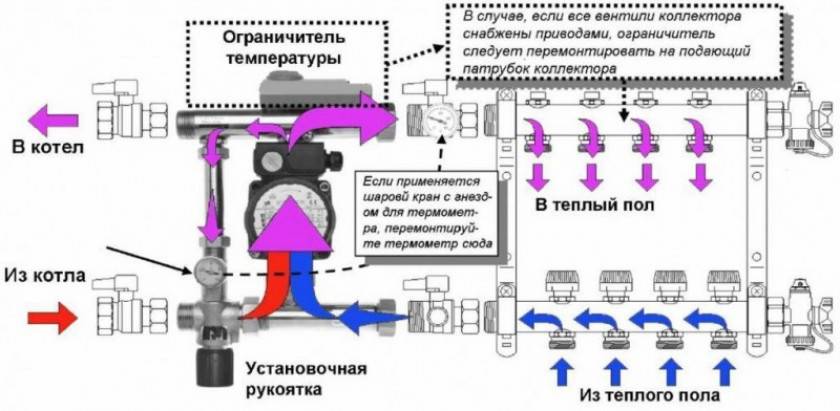

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них объем проходящей через контур воды настраивается только вручную – вентилями и ротаметрами, расположенными на подающем/обратном коллекторе. Но термоклапанами можно управлять и автоматически, если поставить на них сервоприводы.

Сервоприводы крепятся к термостатическим вентилям на обратном коллекторе и управляют ими по команде контроллера

Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким способом контроллер может управлять напольным обогревом и радиаторной системой одновременно, что и показано на схеме:

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

  • реагировать на изменения погодных условий на улице;
  • заранее прогревать необходимые помещения к заданному времени;
  • отключать обогрев теплыми полами в неиспользуемых комнатах;
  • управляться дистанционно через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Принцип функционирования распределителя

Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Правила монтажа гребенки

Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.

Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.

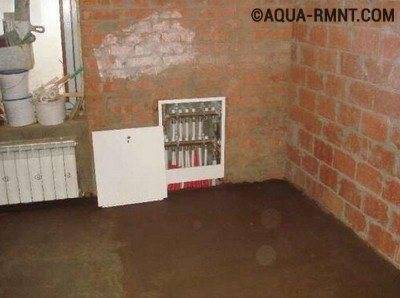

Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен

Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

  • коллектор для котельной;
  • гидрострелка;
  • локальные гребенки.

Распределительный коллектор отопления для котельной

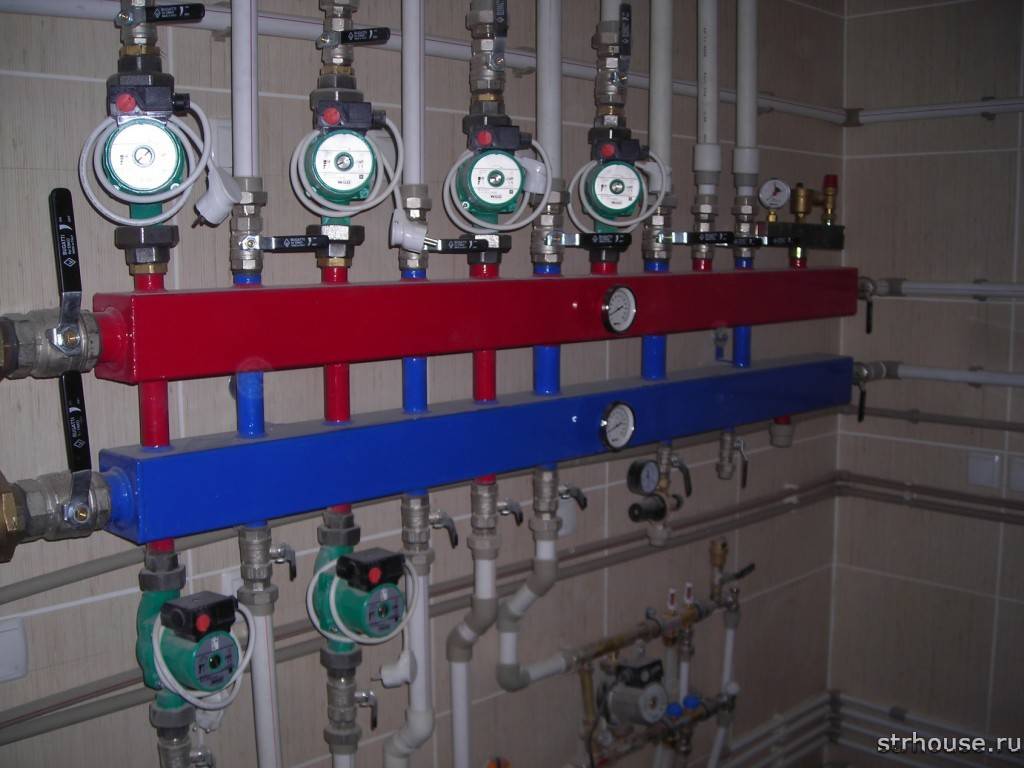

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

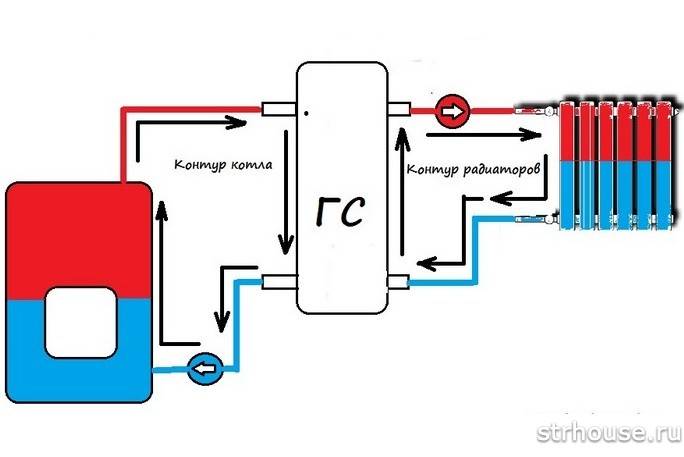

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

  • не допускать резких колебаний температур, снижающих ресурс системы;
  • сохранять объем воды в теплообменнике котла на постоянном уровне;
  • поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Виды крепления

Первый вид — крепление под ручку.

Подобный блокиратор для окон состоит из двух предметов: гребенки и штифта (фиксатора), он крепится возле оконной ручки, а сама же гребенка устанавливается на неподвижной основе (раме). Гребенка может подниматься или опускаться, занимая минимальное количество пространства в опущенном виде.

Фиксатор

Бывают гребни, которые нельзя до конца опустить или поднять, но это не самый лучший вариант, так как они все время цепляются за шторы.

При выборе фиксатора всегда делайте акцент на то, чтобы его отверстия совпадали с отверстием для винтов в ручке.

Второй вид — крепление в наплав створки.

Какие функции выполняет коллектор-гребёнка для воды

В системах водяного отопления, холодного и горячего водоснабжения коллекторы-гребёнки применяют для распределения воды по отдельным потребителям:

  • раздельным контурам отопления в системах водяного тёплого пола или радиаторных;
  • смесителям, унитазам, биде и другим сантехническим приборам;
  • стиральным и посудомоечным машинам, бойлерам и т. д.

Конструктивно коллекторы для разводки воды изготавливают в виде трубы диаметром 25 мм (1″) или 20 мм (3/4″) с несколькими отводами, имеющими меньшее пропускное отверстие. Параллельное подключение водопотребителей к отдельным выходам сводит к минимуму падение напора при их одновременном включении, которое при бесколлекторной разводке в одну линию нередко приводит к неприятным ситуациям. Например, если один член семьи принимает душ, настроив смесителем комфортную температуру, а другой в это время открывает холодную воду на кухне, то её давление в общей трубе падает и из душевой лейки льётся кипяток.

Какой коллектор выбрать для распределения воды

Нерегулируемые коллекторы воды устанавливают, если в месте разводки трубопроводов не требуется регулирование расхода и отключение линий, или запорно-регулировочная арматура устанавливается на отводы дополнительно.

Цена гребёнок для водоснабжения с встроенными кранами на каждом отводе выше, зато они позволяют:

  • выровнять расход холодной и горячей воды в линиях подачи к смесителям, чтобы было проще настраивать нужную температуру;
  • ограничить максимальный напор, чтобы при открывании крана брызги не летели во все стороны;
  • на время ремонта или обслуживания перекрывать отдельные контуры, без остановки водоснабжения всего дома или квартиры.

Правила подключения распределительной гребенки

Подбор участка местоположения коллектора обязан базироваться на принципе равноудаленного расположении оборудования от него. В случае, если данным требованием пренебречь, тогда на более протяженных узлах системы возникает высокое давление, которое отрицательно будет воздействовать на этот участок. Поэтому разрешенная разность длин участков труб от гребенки к батареям не должна нарушать пропорцию 1:2.

Или, иначе говоря, длина трубопроводов от первого радиатора до коллектора и последующих батарей не может быть меньшей, чем в 2 раза. При превышении названных характеристик, обеспечить точную работу гребенки не получиться. В случае, когда в доме находится много этажей, то коллектор устанавливается на каждом из них. Имеется ряд методов расположения распределительной гребенки в системе отопления: в особом монтажном шкафу или прямо на стенке.

При монтаже коллектора на стенках в них выполняют специализированные ниши. Для монтажа гребенки отопления определяют место выше уровня пола. По габаритам ниша обязана соответствовать размерам гребенки с учетом навесного оборудования и обвязки отопительных трубопроводов. Пространство расположения коллектора непременно обязано быть сухим. Обычно для данных целей избирают коридор либо вспомогательное помещение, где распределительная система никому не станет мешать.

На случай если расположение распределителя производится в переходе, то в нише рекомендуется поместить особенный шкаф из металла с дверкой и отверстиями для ввода/вывода трубопроводов. Такая конструкция, как правило, комплектуется особыми крепежными деталями для надежного ее закрепления.

Назначение распределительной гребенки

Конструкция гребенки

Для чего служит гребенка для отопления из полипропилена или стали? Ее основная задача – обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Она является основным элементом распределительного узла, устанавливаемого сразу после котла и перед группой безопасности.

  • Нормализация давления, улучшение циркуляции теплоносителя;
  • Установив запорную арматуру на входном и выходном коллекторе можно регулировать объем горячей воды в каждом контуре. Это приведет к снижению затрат на энергоноситель;
  • При выходе из строя радиаторов или других элементов отопления ремонт можно сделать без полной остановки котла. Для этого достаточно отключить требуемый контур.

Применяя этот принцип работы гребёнки отопления можно оптимизировать тепловой режим системы, а также установить требуемый уровень температуры в каждом помещении отдельно.

Последовательность работ

Процесс изготовления гребенки выглядит достаточно просто:

  1. Необходимо приобрести материалы в соответствии с решениями, принятыми на этапе конструирования распределителя.
  2. В заготовке для корпуса вырезаются отверстия под отводы. Если в этом качестве используется круглая труба, то сначала на бумаге нужно вычертить развертку отверстия (в обиходе называется «рыбкой»). Далее развертка вырезается, прикладывается к трубе и очерчивается карандашом или маркером. После этого вырезается отверстие — с предварительным высверливанием по контуру или с помощью газового резака.
  3. Привариваем отводы к корпусу гребенки при помощи электросварки. К торцам привариваются заглушки, которые при необходимости также оснащаются патрубками.
  4. Полученное изделие необходимо проверить на герметичность. Оставляем открытым один отвод, все остальные плотно закрываем. После этого заполняем коллектор горячей водой и наблюдаем, не дадут ли сварные швы течь. Не помешает раздобыть ручной насос для опрессовки и проверить надежность швов под давлением.

В качестве корпуса коллектора не обязательно использовать круглую трубу, вполне сгодится и квадратная.

Если испытания прошли успешно, можно окрашивать гребенку и после высыхания краски приступать к ее монтажу.

Даже если теплый пол монтируется в одной комнате, коллектор для теплого пола все равно необходим. Обзор моделей коллекторов и цен на них представлен на сайте.

Об особенностях изготовления воздушного солнечного коллектора своими руками читайте в данной статье .

Конструкция различных типов гребенок

Резьбы на концах нужны для присоединения запорной арматуры и центральной подачи/отвода горячей воды. В целом такая гребенка будет справляться со своей функцией, но срок ее безупречной службы не очень долгий.

Если разборка вентилей и замена износившихся уплотнителей не приведут к первоначальной герметичности, придется покупать новый коллектор.

Более сложной по устройству будет гребенка с заглушками на обратном коллекторе (и на прямом тоже). Вместо них в дальнейшем можно установить расходомеры и термоголовки. Прямая и обратная гребенки в таких моделях уже соединены кронштейном для крепления на стене.

Наличие заглушек дает возможность при необходимости усовершенствовать распределительный коллектор отопления. Чтобы с установкой терморегуляторов и других комплектующих в будущем не было проблем, надо обеспечить удобный доступ к гребенке на этапе ее установки

И, наконец, сложная и дорогостоящая, но самая эффективная распределительная гребенка с заводской установкой расходомеров и термоголовок.

Расходомеры регулируют равномерную доставку теплоносителя по назначению, а термоголовками можно настраивать температуру для каждого отвода отдельно, точно так, как и для радиатора отопления. Подробнее виды термоголовок, принцип их работы и особенности установки рассмотрены в другой нашей статье.

Колпачки расходомеров позволяют визуально отслеживать расход теплоносителя по контурам. Термоголовками производится регулировка поступления количества теплоносителя в каждый из них

Еще в процессе проектирования надо сделать выбор между разными типами гребенок, но в любом случае коллекторная система — более предпочтительный выбор по сравнению с обычной разводкой по таким критериям как удобство эксплуатации, долговечность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
