Настройка коллекторов с настроечными расходомерами
Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.
Коллектор Valtec с расходомерами настраивать легче
Что такое расходомер и его устройство
Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.
Как устроен расходомер Валтек
Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.
Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.
Как выставлять поток на расходомере
На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:
- Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
- Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.
Выставление расходомера с фиксирующим кольцом
- Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
- Крутим в обратную сторону, выставляя требуемое значение.
Выставление расходомера без фиксатора
- Если есть фиксирующая втулка, закручиваем ее до упора.
- Надеваем защитный кожух.
Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше
Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку
Методика регулировки расходомеров теплого пола
Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.
Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:
- На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с. Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.
При равной длине потоки могут быть разными. Зависит от требований (основное отопление или дополнительное) или напольного покрытия
- Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
- По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.
Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.
Два способа увеличить диаметр распределительных труб
Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.
Так же многие идут простым путем и подключают к такому котлу небольшой контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.
Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке. Стрелка получиться просто огромная и вся котельная будет в трубах.
Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.
Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.
Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки высосать тепло из зауженной трубы ведут к трате кучи времени, нервов и денег.
Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.
Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.
С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.
Таким образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора ограничены модельным рядом.
Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.
Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.
Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.
Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.
Как собрать коллектор своими руками
Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.
Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.
Подключение
Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.
Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.
Изготовление коллектора
Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.
Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.
Распределительный коллектор, сделанный своими руками
Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.
Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.
Коллектор своими руками из полипропиленовых труб
Сборка коллекторного узла
Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.
Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.
Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.
При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.
Назначение коллектора отопления
В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя. Для примера можно рассмотреть систему, к которой подключено три обособленных контура:
Для примера можно рассмотреть систему, к которой подключено три обособленных контура:
- Радиаторное отопление;
- Теплый пол;
- Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.
Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.
Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.
Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.
Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.
Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.
Конечно, всегда есть возможность упростить себе работу и приобрести готовый коллектор, но у такого решения есть недостатки.
Так, производство коллекторов отопления на заводе попросту не может учесть особенности каждой отопительной системы, поэтому придется компенсировать характеристики коллектора дополнительными элементами – а это лишние затраты. Самодельные устройства могут проигрывать заводским в универсальности, но зато они гораздо лучше подходят для обустройства индивидуальных проектов.
Особенности монтажа системы
Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.
Установка распределительной гребенки
На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.
Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.
При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.
Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.
Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.
Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.
При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.
Варианты кладки трубопровода
При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы. Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.
Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.
Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией. Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.
Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.
Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка. Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.
Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится. В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.
На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру. Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:
- на распределительном узле – воздуховыпускные клапаны;
- на радиаторах (скапливается в наивысших точках)– краны Маевского.
Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».
Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.
При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется согласно расчетам. Одно условие – протяженность одного контура не должна превышать 90 метров. Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.
По такому же принципу монтируется как коллекторная система двухэтажного коттеджа, так и жилого здания с большим количеством этажей.
Можно ли сделать коллектор отопления своими руками
Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?
Комплектующие и правила пайки труб из полипропилена

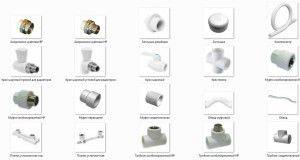

Виды фитингов для полипропиленовых труб
Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.
Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой
Они отличаются внешним видом и областью применения:
Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:
- Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
- Уголки. Область применения – изготовление угловых участков магистралей;
- Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
- Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.
Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.
Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.
Самостоятельная пайка полипропиленовых труб
Набор инструментов для пайки полипропиленовых труб
Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.
Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.
Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:
- Обезжирить место пайки на патрубках.
- С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
- Включить паяльник и выставить его на определенную температуру.
- После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
- После определенного промежутка времени состыковать патрубок и муфту между собой.
- Дождаться окончательного остывания.
Порядок пайки полипропиленовых труб
По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.
Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.
Таблица для пайки полипропиленовых труб
Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.
Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.
Теплоносители для гелиосистем
Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.
Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.
Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.
При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.
Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.
Отопительные магистрали нелегко внедрить в дизайн интерьера, не зная, как задекорировать трубу отопления. Между тем, существуют эффектные и.
Системой отопления нужно управлять, для этого существуют терморегуляторы. На данный момент их множество, поговорим сегодня обо всех имеющихся видах.
Дымоход для современной печи или котла: сэндвич дымоход из нержавеющей стали. Основные достоинства и недостатки. Правила расчета диаметра и длины.
Из статьи вы узнаете, как определить направление вращения ротора циркуляционного насоса и как, при необходимости, заставить его вращаться в.
Коаксиальный дымоход для газового котла позволяет совместить каналы подвода наружного воздуха и дымоотвода, разместив их по принципу «труба в.
Отличие солнечных батарей от коллекторов
Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.
1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.
2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.
Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.
https://youtube.com/watch?v=9eCJvdirj5s
Преимущества и недостатки вакуумных коллекторов
Основное достоинство данного класса устройств — минимальные эксплуатационные теплопотери благодаря вакууму, идеальному природному изолятору. Среди прочих плюсов:
- эффективная работа обогревателей при температурах до −30 градусов и ниже, что делает их пригодными для зимней эксплуатации;
- сбор тепла с нагревом до 300 градусов включительно (у больших промышленных образцов);
- надежность и долговечность;
- поглощение как световой энергии, так и невидимого теплового излучения;
- стойкость к неблагоприятным погодным факторам;
- небольшая парусность и способность почти свободно пропускать воздушные массы (благодаря чему системы почти не боятся ветра);
- даже в местностях с малым числом ясных дней и холодным климатом способны показать высокую эффективность работы;
- ремонтопригодность распространенных heat pipe решений на высоком уровне;
- гелиобатарея остается работоспособной даже без контроллера (или при его отключении).
Установка одного или нескольких таких устройств дает возможность существенно сэкономить на отоплении и горячем водоснабжении любых нуждающихся в этом объектов и построек. В среднем, затраты на нагрев воды снижаются на 60 %, а расходы на отопление — на 30 %. Достигается также оптимизация и снижение трат на эксплуатацию и поддержку коммуникаций. Вакуумный солнечный коллектор выступает как автономный источник тепла и обеспечивает потребителей горячей водой даже при перебоях с газом или электропитанием.
Еще один плюс — продление срока службы имеющихся систем отопления. Нагрузка на них снижается, и бойлер, например, способен прослужить до двух раз дольше: гелиоколлектор снижает нагрузку на него до 97 % от обычной. То же касается газовых котлов. При этом вакуумные солнечные модули легко интегрируются в существующие коммуникации. Можно запланировать их установку и на этапе планирования возводимого объекта.
Немаловажный бонус — экологическая чистота. Рассматриваемый класс устройств не производит вредных выбросов, не загрязняет окружающую среду и использует фактически неисчерпаемый источник энергии — солнечный свет. При этом каждый поступающий в систему джоуль используется оптимальным образом.
Отметим также обеззараживающие свойства: под нагревом гибнут многие вредоносные микроорганизмы, вакуум также затрудняет их размножение.
Но есть и минусы. К ним относят высокую стоимость при покупке комплектующих и инструмента для самостоятельной сборки, а также неспособность недорогих трубчатых комплексов самоочищаться от налипшего/намерзшего зимой снега, льда и прочих загрязнений. Хотя существуют и варианты с режимами антизамерзания, и образцы с иными дополнительными возможностями.
Выводы и полезное видео по теме
Подробный технический процесс сборки коллекторной группы:
Готовые гребенки для обустройства теплого пола, оборудованные не всегда нужным функционалом, в следствии своей высокой стоимости недоступны для широких масс пользователей. Посмотрим, как собрать бюджетный вариант конструкции своими руками:
Реализация распределительной группы может быть выполнена и с помощью полипропиленовых труб. Как это сделать, можно узнать из видеосюжета:
Правильный подбор составных элементов и монтаж коллекторного узла – залог эффективной и надежной работы отопительной магистрали. За счет минимального количества соединений риск протечек сведен к минимуму. Важный плюс – возможность контроля и настройки каждого контура отопления.
Поделитесь с читателями вашим опытом сборки и подключения распределительного коллектора. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.
