Солнечный коллектор из пластиковых бутылок: пошаговое руководство по сборке гелио-прибора

Особенности позиционирования и подключения

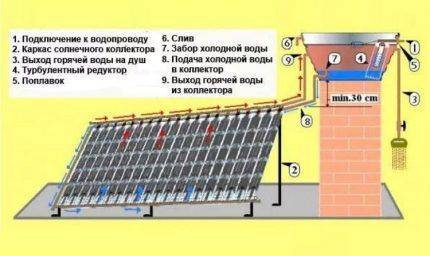

Для максимально возможного поглощения солнечного света коллектор следует ориентировать на юг. Небольшого угла наклона в 10-15 градусов достаточно, чтобы коллектор эффективно работал практически в любом положении солнца.

Нижняя часть трубы должна быть соединена с нижней частью накопительного бака, а верхняя – примерно с его центральной частью. Холодная вода из полимерного контейнера будет течь по нижней трубе в коллектор, где она нагревается и поднимается по верхней трубе в резервуар.

Поэтому естественная циркуляция воды будет осуществляться через самодельную систему. Чтобы обеспечить высокую скорость циркуляции воды, бак следует размещать чуть выше солнечного коллектора на расстоянии не менее 0,3 м от него.

При правильном подключении солнечного коллектора к накопителю обеспечивается естественная циркуляция воды

Следует отметить, что при поступлении холодной воды в бак из водопровода она активно перемешивается, что снижает эффективность коллектора. Этого можно избежать, оборудовав входное отверстие резервуара редуктором турбулентности, который представляет собой заглушенную трубку с множеством отверстий.

Вода плавно течет через редуктор, что позволяет холодной воде оставаться в нижних слоях, откуда она забирается в солнечный коллектор.

Использование турбулентного редуктора помогает избежать смешивания холодной и горячей воды в резервуаре для хранения

Конечно, солнечный коллектор обеспечивает нагрев воды только днем ​​в солнечную погоду

Поэтому важно, чтобы вода была теплой, чтобы использовать ее днем ​​и вечером. Для этого необходимо изолировать накопительный бак

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Как рассчитать тепловую эффективность солнечного воздушного коллектора

Очевидно, что блок из воздушных солнечных коллекторов компактнее солнечных панелей, и характеризуется меньшими потерями, которые возникают при конвертации одного вида энергии в другой.

Рентабельным данный вид «зелёной» энергетики становится тогда, когда отношение собираемой солнечной энергии к доступной в данной местности максимально.

Общее количество энергии выражается в кВт×ч / (м²×день). Считается, что в ясный солнечный день среднее количество прямой солнечной энергии, доступной на 1 м² площади в час, должно быть не менее 1 кВт. Но коллектор — это тонкая труба, изготовленная из металла с высокой теплопроводностью, поэтому тепловые потери в самом коллекторе минимальны. Следовательно, эффективность воздушного коллектора будет зависеть от:

  1. Активной площади коллектора (той, которая подвергается воздействию солнечных лучей).
  2. Количества коллекторных труб.
  3. Расположения коллекторов относительно главного направления лучей.
  4. Длины и сложности трассы транспортирования нагретого воздуха.

В случае самостоятельного обустройства воздушного коллекторного отопления измерить эффективность коллектора можно только при помощи высокотемпературного термометра. Далее (поскольку рискованно надеяться на самопроизвольное вытеснение разогретого воздуха с увеличенным объёмом в помещения) потребуется вентилятор. Поскольку система будет иметь разомкнутый контур, то собираемое коллектором в единицу тепло будет прямо пропорционально разнице температур и теплоёмкости воздуха времени. Умножив это значение на продолжительность работы коллектора и пренебрегая потерями излучения от скользящего действия лучей, получим суммарное значение плотности теплового потока. Сравнив его с номинальным (1 кВт), выясним эффективность работы коллектора.

Теперь всё, что нам нужно – это пиранометр для проверки интенсивности солнечного света. Наличие этого прибора избавит от трудоёмких измерений эффективности коллектора в различных погодных условиях. Наиболее удобны пиранометры типа ICB200-03, которые можно приобрести или арендовать.

В продолжение темы: солнечный коллектор для нагрева проточной воды

Если расположить соединённые бутылки в несколько рядов, может получиться прекрасный солнечный коллектор

Делаем герметичное соединение: что для этого нужно

Для того, чтобы соединение было не только герметичным, но и прочным (ведь давление воды будет пусть и не сильным, но достаточным), нужно подготовить некоторый инструмент. Для работы потребуется плашка для нарезки М27 (её также называют «леркой») и трубный метчик ¾″ (дюйма). Ещё один необходимый инструмент – клеевой термопистолет, который поможет герметизировать соединения.

Новая резьба на горлышке бутылки, поверх старой

Горлышко каждой бутылки необходимо прогнать леркой до ограничителя. Плашкодержатель здесь ни к чему, пластик очень мягок и легко поддаётся обработке. Но следует быть аккуратным, чтобы лерка заходила на горлышко ровно. В противном случае, при укладке коллектора на крыше, искривление может привести к появлению трещины в месте соединения, а значит, и протечке воды.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Аккуратно выполняем нарезку при помощи лерки М27 без плашкодержателя

Внутренняя нарезка в донышке пластиковой бутылки

Теперь необходимо выполнить внутреннюю резьбу в донышке бутылки, куда будет вворачиваться горлышко. Для этого используем трубный метчик ¾ дюйма

Очень важно, чтобы шаг резьбы у плашки и метчика совпадал. Иначе ничего путного из нашей затеи не выйдет

Аккуратно вкручиваем трубный метчик в просверленное отверстие донышка пластиковой бутылки

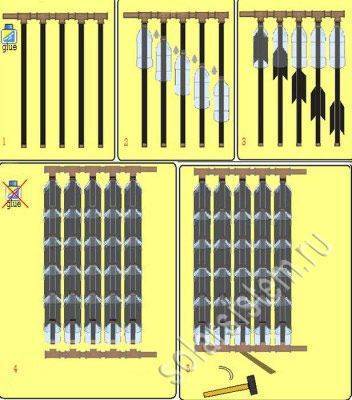

Сборка магистрали солнечного коллектора из пластиковых бутылок

После того, как внутренняя и наружная резьба на всех бутылках будет готова, можно приступить к сборке солнечного коллектора. Здесь всё не сложнее детского конструктора. Просто вкручиваем горлышко одной бутылки в донышко другой.

Вворачиваем горлышко одной пластиковой бутылки в донышко другой

Все швы необходимо тщательно герметизировать при помощи клеевого термопистолета

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

Когда на улице жарко, в мире существенно возрастает количество такого мусора как пластиковые бутылки. Это бутылки от минеральной воды, от соков, пива и много другого. Одним автором был предложен способ, как этот материал можно использовать при создании очень полезной самоделки . Речь идет о таком устройстве как солнечный коллектор, который позволяет получать бесплатно горячую воду от солнечной энергии.

Автором этой самоделки стал бразилец по имени Jose Alano. Ее особенность в том, что такой коллектор способен активно работать как при восходе, так и закате солнца. Все дело в том, что солнечные лучи проникают сквозь бутылку и нагревают воду. Если же говорить о коллекторах со стеклом, то там солнечные лучи отражаются от поверхности, если не проходит под углом близкому к 90 градусам.

Материалы и инструменты для самоделки: – пластиковые бутылки (их количество зависит от масштаба коллектора);- тетра пака от сока или молока;- ПВХ труба с внешним диаметром 20 мм и тройники (можно использовать медную трубку, но это дорогой материал);- картон;- канцелярский нож;- черная термостойкая краска;- ножницы;- накопительный бак.

Процесс изготовления коллектора:

Шаг первый. Подготовка бутылокДля создании коллектора нужны бутылки одинаковой формы, поэтому нужно немного постараться и найти их подходящее количество. Это нужно для того, чтобы можно было вставить бутылки друг в дружку, таким образом, образуется цепь из бутылок.

Когда бутылки найдены, нужно их вымыть и снять этикетки. Далее берется картон и из него изготавливается шаблон. Впоследствии, используя этот шаблон, у бутылок нужно отрезать нижнюю часть на заданном уровне. Это удобно делать канцелярским ножом.

Шаг второй. Делаем абсорбер

Шаг третий. Собираем коллектор

Шаг четвертый. Установка коллектораДля установки коллектора понадобится деревянная или металлическая опора. Его нужно развернуть так, чтобы на него падало солнце, нужно ориентироваться на южном направлении.

Еще систему можно оснастить турбулентным редуктором. Он нужен для того, чтобы горячая вода поступала в бак плавно и без напора, при этом плавно перемешиваясь с холодной. Изготавливается он из бутылки с закрытым дном, в ней нужно сделать ряд отверстий.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

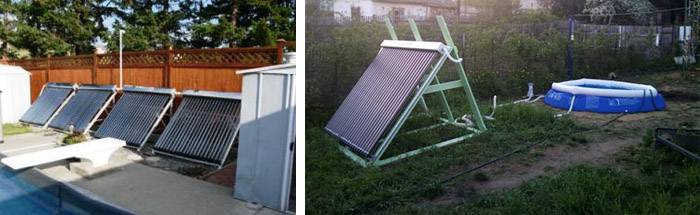

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Революционное изобретение

Инженерная мысль не стоит на месте. Недавно разработчики предложили революционный вариант солнечного воздушного коллектора, который из-за простоты изготовления и высокой эффективности кажется несуразным.

Однако эта система продуктивно работает, утилизируя солнечное тепло даже зимой.

  • SolarWall даже не имеет покрытия, а цена на солнечный воздушный коллектор минимальна.
  • Поглотитель тепла выполнен в виде рифлёного металлического листа с тысячами мелких отверстий.
  • Изнутри эти отверстия открываются в систему воздушных каналов. Мельчайшие отверстия принимают солнечный свет и отражённые от снега лучи, а дополнительный подогрев происходит за счёт нагретой стены.

Эффективность системы почти игрушечной SolarWall такова, что она причислена к числу величайших творений индустриальной эпохи. В Канаде с помощью этих коллекторов обогревается более половины инфраструктурных объектов и коммерческих сооружений.

Принцип работы и область применения

Принцип действия

Конструкция и используемые для ее создания материалы направлены для максимально возможного потребления солнечной энергии. После чего она преобразовывается в тепловую, и передается для дальнейшего ее использования. Теплоносителем в данной системе может являться как воздух, так и специальная жидкость с незамерзающими свойствами.

Циркуляция его может быть естественной и принудительной.

Коллекторы используются в различных странах с любым климатом.

Область применения их достаточно велика:

  1. Для дач, коттеджей и частных домов.
  2. Различных производственных комплексов, независимо от рода деятельности и масштаба.
  3. На автомойках, станций автозаправок.
  4. В детских и медицинских учреждениях.
  5. На объектах железнодорожного транспорта.
  6. В гостиничных, торговых и развлекательных комплексах.
  7. В заведениях общепита и офисах.

https://youtube.com/watch?v=JJdGio2dbag

Изготовление конструкции плоского типа

На дачном или загородном участке для бытовых нужд семьи из трех человек достаточно установить водонагреватель площадью 2 м2 для бака на 200 л. Чтобы собрать солнечный коллектор своими силами, понадобятся:

  • корпус абсорбера из фанеры и деревянных планок;
  • листовая сталь, медь или алюминий для поглотителя солнечной энергии;
  • решетка из цельнотянутых труб для теплоносителя;
  • изоляционный материал (минеральная вата, Пенофол, пенопласт);
  • стекло толщиной больше 5 мм;
  • емкость на 200 л;
  • 6–7 м медной трубки для теплообменника;
  • термостойкая черная краска;
  • инструменты для работ по дереву и металлу, сварочный аппарат, крепежные материалы, силикон.

Для экономии средств можно обойтись без металлического абсорбера, а в качестве поглотителя инфракрасного излучения использовать заднюю стенку деревянного корпуса, которую необходимо выкрасить в черный цвет. Медные трубы заменяют полипропиленовыми. Стоимость тройников для их соединения намного ниже сварочных работ.

Изготовить солнечный коллектор своими руками поможет поэтапная инструкция:

  • Из металлических труб сваривают решетку для теплоносителя.
  • Если есть металлический лист абсорбера, к нему приваривают решетку из труб.
  • По чертежам раскраивают фанеру и монтируют корпус.
  • Если используют пластиковые трубы, их закрепляют с помощью клипс на основе и соединяют между собой фитингами.
  • Корпус и решетку с абсорбером покрывают черной краской.
  • Под листовой поглотитель прокладывают изоляцию или утепляют нагреватель с внешней стороны.
  • Для крепления стекла по периметру корпуса набивают раму из планок, в которых просверливают входные и выходные отверстия для труб.
  • Стеклянные части верхнего покрытия коллектора соединяют алюминиевыми уголками.
  • Проводят герметизацию силиконом.

Технология изготовления теплообменника заключается в утеплении бака-накопителя, организации входного и выходного отверстия для медного змеевика, по которому будет циркулировать теплоноситель. Устанавливают коллектор на опору из брусьев 50х50 мм, скрепленных металлическими уголками, так как вес конструкции даже без воды довольно внушительный.

Коллекторы из нетрадиционных материалов

Общая схема и руководство по изготовлению классического солнечного водонагревателя дает простор для самостоятельного моделирования конструкции при помощи подручных средств, сотового поликарбоната, пластикового шланга. Сделать самому небольшой коллектор можно из фреонового контура старого холодильника. Змеевик закрепляют в раме, заднюю стенку изолируют, а сверху накрывают стеклом.

Простейший нагреватель для бассейна на дачном участке можно сделать при помощи садового шланга, который скручивают спиралью и укладывают на пенопластовый изолятор. Стекло создает парниковый эффект и пластиковая труба быстро нагревается. Чтобы увеличить производительность системы, несколько спиралей соединяют последовательно между собой.

Собрать самому легкий и прочный солнечный коллектор из поликарбоната не составит труда, если купить:

  • сотовые листы поликарбоната 1000х2000 мм толщиной 4 мм – 2 шт (для теплоносителя и защитного покрытия);
  • пенопласт для изоляции задней стенки;
  • 2 м трубы ПВХ диаметром 32 мм – 2 шт;
  • заглушки и уголки с резьбой для труб – по 2 шт.

Изготовить водонагреватель из поликарбоната поможет инструкция:

1. Сделать чертежи и собрать опорную раму, следуя руководству по работе с древесиной.

2. С помощью дрели с дисковой насадкой в трубах необходимо сделать продольные пропилы по ширине листа поликарбоната.

3. Края поликарбоната обрабатывают наждачной бумагой и обезжиривают.

4. В разрезы вставляют пластины так, чтобы они не перекрывали просвет в трубе.

5. Стыки герметизируют термоклеем для пластика.

6. Окрашивают черной краской.

7. Подключают фитинги и проводят испытание.

Изготовление концентратора из старой спутниковой антенны

1. Для конструкции подойдет любая модель, позволяющая концентрировать солнечные лучи в одной точке — прямофокусная или офсетная.

2. Криволинейную поверхность параболы оклеивают лентами, вырезанными из зеркальной пленки, цельным куском оклеить ее сложно.

В качестве отражателя, годится металлизированная клейкая пленка, подойдут и кусочки зеркал.

3. Точка фокуса на спутниковой антенне соответствует району крепления конвертера.

4. Медную трубку обматывают на трубу ½- ¾ дюйма — это будет теплоприемник.

Чтобы медная трубка не деформировалась и не плющилась во время намотки, ее наполняют солью.

5. Для лучшего результата, теплоприемник окрашивают в черный цвет термостойкой краской.

Чтобы не остывал от порывов ветра, его утепляют, используя огнеупорные материалы, например, муллитокристалическое волокно.

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Солнечный коллектор из старых рам

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

Советы по отделке

Внутренняя душевая отделка должна выполняться из влагостойких материалов: пластиковых панелей, отрезков линолеума, клеенки и пр. Если используется древесина, то каждая отдельно взятая доска покрывается горячей олифой.

Бетонный пол обычно накрывается решетками из пластика либо дерева, сверху стелются коврики из резины. Достаточно удобно оборудовать непосредственно в душевой небольшую раздевалку. Для того чтобы в нее не попадала вода, полы в ней слегка поднимаются на пару сантиметров — этого легко достичь, дополнительно поставив поддон.

Внутреннее устройство летнего душа

Что касается наружной отделки, то гармонично будут смотреться аналогичные материалы, которые уже использованы для оформления дачного дома и прочих имеющихся на участке строений.

Для использования душа не только в летний период, но и в более холодное время года, его рекомендуется утеплить при помощи пенополистирола, который укладывается во внутреннее пространство и сверху обивается ПВХ-пленкой. Стены обычно красятся либо штукатурятся, обшиваются вагонкой или сайдингом.

Как сделать своими руками?

Устройство коллектора

Этот прибор для экономии энергии можно изготовить собственными руками. Вариантов исполнения в этом случае существует немало. Например, его можно сделать из оконной рамы, старого электрического бойлера, холодильника, и даже пластиковых бутылок.

Рассмотрим один из наиболее простых коллекторов, изготовленных при помощи деталей старого холодильника. Осуществлять такой коллектор будет подогрев воды для технических нужд.

Необходимые материалы и инструменты

Материалы:

  1. Конденсатор, снятый со старого холодильника.
  2. Брусья из дерева, 5/5 см.
  3. Резиновый коврик.
  4. Стекло (подойдет от оконной рамы).
  5. Лист фольги.
  6. Шурупы, гвозди.
  7. Скотч.

Инструменты:

  1. Молоток.
  2. Шуруповерт.

Перед проведением работ, змеевик от холодильника необходимо промыть с использованием моющего средства и проточной воды. Это надо для его очищения от фреонового масла.

Далее, необходимо следовать инструкции:

  1. Из брусков сбить каркас при помощи гвоздей, размеров немного больше, чем конденсатор.
  2. В качестве задней стенке крепится резиновый коврик.
  3. На дно каркаса с внутренней стороны надо уложить слой плотной фольги или фольгированного тонкого звуко- и теплоизоляционного материала.
  4. Все щели, где происходит соединение фольги и корпуса, проклеить скотчем.
  5. Для наибольшей жесткости и надежности, с обратной стороны коллектора прибить укрепляющие брусья.
  6. В каркасе проделать отверстия, необходимые для вывода трубок змеевика.
  7. Теплообменник крепится на тех же держателях, которые были сняты вместе с ним с холодильника.
  8. Сверху накрыть стеклом подходящего размера. Герметизацию произвести при помощи скотча.
  9. В каркас вкрутить несколько шурупов с внутренней стороны, которые будут препятствовать сползанию стекла.
  10. Коллектор необходимо поставить под углом и для естественной конвекции загнуть верхнюю трубку вверх. Накопительный бак при этом должен находиться выше уровня коллектора.
  11. Если обе трубки опустить вниз, то понадобится принудительная конвекция. Осуществить ее можно при помощи небольшого аквариумного насоса. При таком устройстве, расположение бака не будет иметь значения.

Для увеличения эффективности самодельного коллектора, можно использовать автомобильный радиатор, заменив им конденсатор.

Испытания показали, что этот агрегат способен за два часа работы нагреть около 20 литров воды на 20 градусов. Температура окружающей среды при эксперименте составляла +25 градусов Цельсия.

Конечно, такое устройство имеет низкое КПД и вероятность выхода из строя из-за завоздушивания теплообменника, но тем не менее, оно приносит определенную пользу.

Поскольку, солнечные коллекторы имеют эффективность, которая зависит от отражающей способности и поглощающей особенности материала, для увеличения этих особенностей были придуманы специальные покрытия.

Каждое из них подходит к определенному материалу, на который они будут наноситься. Есть покрытия для меди, алюминия и др. Нанесение их осуществляется довольно сложным способом, поэтому они не имеют широкого доступа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
