Паровое отопление в частном доме и на даче на базе печи или котла

Почему выбирают отопление паром

Надо признать, что системы отопления паром нельзя отнести к числу очень популярных. Такое отопление, скорее, редкость. Подробно рассмотрим его достоинства и недостатки. К числу первых, бесспорно, относятся:

  • Эффективность обогревательной системы. Она настолько высока, что для отапливания помещений хватит небольшого количества радиаторов, а в некоторых случаях можно обойтись и без них: труб будет достаточно.
  • Малая инерционность системы, благодаря чему отопительный контур прогревается очень быстро. Буквально через несколько минут после запуска котла в комнатах начинает ощущаться тепло.
  • Теплопотери в системе практически отсутствуют, что делает ее весьма экономичной по сравнению с другими.
  • Возможность редкого использования, поскольку из-за малого количества воды в трубах система не размораживается. Как вариант может устанавливаться в дачных домиках, куда приезжают время от времени.

Главным же достоинством парового отопления принято считать его экономичность. Первоначальные затраты на его обустройство достаточно скромны, в процессе эксплуатации оно требует относительно небольших вложений. Однако даже при таком количестве достоинств недостатки системы весьма значимы. Связаны они в первую очередь с тем, что в качестве теплоносителя используется водяной пар, температура которого очень высока.

Внутри радиатора парового отопления происходит конденсация водяных паров. В ходе этого процесса выделяется большое количество тепловой энергии, что объясняет высокую эффективность системы

Благодаря этому все элементы системы разогреваются до 100С и даже выше. Понятно, что любое случайное прикосновение к ним вызовет ожог. Поэтому все радиаторы, трубы и другие детали конструкции должны быть обязательно закрыты. Особенно если в доме находятся дети. Высокая температура радиаторов и труб провоцирует активную циркуляцию воздуха в помещении, что достаточно некомфортно, а иногда и опасно, к примеру, при аллергической реакции на пыль.

При использовании парового отопления воздух в комнатах становится слишком сухим. Его пересушивают горячие трубы и радиаторы. Это требует дополнительного использования увлажнителей. Далеко не все отделочные материалы, которыми декорируются отапливаемые таким способом помещения, выдерживают соседство с раскаленными радиаторами и трубами. Поэтому их выбор очень ограничен.

Наиболее приемлемый в данном случае вариант – окрашенная термостойкой краской цементная штукатурка. Все остальное – под вопросом. Есть у парового отопления еще один влияющий на комфорт проживающих в доме недостаток: шум, который производит проходящий по трубам пар. К более значимым минусам можно отнести плохую регулируемость системы. Теплоотдачу конструкции практически нельзя контролировать, что приводит к перегреву помещений.

Паровое отопление относится к потенциально аварийно опасным системам, поэтому к выбору оборудования нужно относиться очень ответственно. Трубы для системы должны быть только металлическими

Варианты решения есть. Первый – установка автоматики, которая будет включать котел при остывании помещений. В этом случае проживающим в доме будет достаточно некомфортно от постоянного колебания температур. Более «щадящий», но трудоемкий способ – обустройство нескольких параллельных веток, которые нужно будет запускать в работу по мере необходимости.

Основной недостаток парового отопления, из-за которого оно мало используется, это его повышенная аварийная опасность. Нужно понимать, что при возникновении порыва из трубы или радиатора под давлением будет бить горячий пар, что крайне опасно. Именно поэтому такие системы сегодня запрещены в многоквартирных домах и реже используются на производстве. В частных же домах они могут быть обустроены под личную ответственность владельца.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

  • В тамбуре теплицы необходимо выложить кирпичную печь.
  • По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
  • Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

  • Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
  • Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
  • Установка топки внутри бочки.
  • Вывод из бочки дымохода.
  • Установка дополнительного расширительного бачка на бочку.
  • Сварка отопления для теплицы из профильной трубы.
  • Раскладка труб внутри конструкции теплицы.
  • Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Установка оборудования

После того, как будет составлен проект, проведены начальные работы и выделены нюансы, можно будет приступать непосредственно к монтажу парового отопления.

Следует установить котел, при этом соблюдая все требования и правила по его монтажу. Далее можно приступать к креплению батарей и прокладке трубопроводов. В строго обозначенных местах следует установить клапаны и контрольные устройства. После чего можно приступать к пробному запуску системы.

Паровое отопление не является распространенным способом обогрева жилого помещения, и по правилам его установка запрещена. Но если рассматривать с точки зрения экономии, то его можно осуществить самостоятельно. Зачастую, этот метод обогрева во многом оправдан для промышленных зданий, мастерских, гаражей и прочих строений.

Подробнее о паровом отоплении смотрите в видео:

Паровое отопление: как это работает

Многие путают систему парового и водяного отопления. Действительно, внешне они очень похожи. В обоих случаях обязательно присутствует котел, трубы и радиаторы. Но для паровой системы в качестве теплоносителя выступает пар, для водяной – вода.

В этом коренное отличие двух систем. Котел не нагревает, а испаряет воду, получившийся пар движется по трубам к радиаторам.

Галерея изображений Фото из В системах парового отопления в качестве теплоносителя используется сухой пар, который при конденсации выделяет тепло

Для направленного движения пара, выходящего из котла, устанавливаются паропроводы. По ним теплоноситель поступает в помещения

В системах парового отопления котел разогревает теплоноситель до 130 градусов, что требуется учитывать при выборе нагревательного агрегата

Для устройства системы парового отопления подбирают приборы, способные работать в заданных температурных условиях. Важный фактор для выбора — емкость, т.к. внутри прибора пар конденсируется и уменьшается в объеме в 400 — 1500 раз

Ощутимое сокращение объема теплоносителя позволяет устраивать конденсатопроводы намного уже, чем паропроводы, выполнять трубы для транспортировки конденсата из пластика

Нередко в качестве приборов парового отопления используются просто трубы большого диаметра, из которых конденсат перетекает сначала в конденсатные баки, затем в котлы

Для увеличения теплоотдачи трубы оснащаются металлическими ребрами. Так увеличивают эффективность в десятки раз

Так как трубы в паровых отопительных контурах также производят передачу тепла в окружающую среду, системы устраивают преимущественно открытым способом. Исключением являются случаи близкого расположения к газовым трубам и приборам

Принцип работы парового отопления

Движение пара к потребителю

Котел для подготовки теплоносителя

Выбор приборов для парового отопления

Учет разницы температур на участках

Традиционные приборы парового отопления

Повышение теплоотдачи

Открытая схема сборки трубопровода

Внутри них происходит остывание и конденсация пара. В процессе конденсации килограмм пара выделяет больше 2000 кДж тепла, тогда как остывающая на 50С вода даст только 120 кДж. Понятно, что теплоотдача пара в разы больше, что объясняет высокую эффективность отопления такого типа. Конденсат, образующийся внутри радиаторов, стекает в нижнюю часть деталей и самотеком движется в сторону котла.

По способу возврата превратившегося в конденсат теплоносителя все виды паровых отопительных систем делятся на две разновидности:

  • Замкнутая. В этом случае разрывы в контуре отсутствуют, и конденсат стекает по трубам, проложенным под определенным углом, непосредственно в котел для последующего нагрева.
  • Разомкнутая. Система отличается наличием накопительного резервуара, куда попадает конденсат из радиаторов. Из этого бака он при помощи насоса закачивается обратно в котел.

По способам сборки и разводки труб паровые отопительные контуры подразделяются на виды, абсолютно аналогичные водяным системам.

Принцип работы системы парового отопления очень прост: в качестве теплоносителя используется пар, полученный в парогенераторе

По параметрам абсолютного давления системы отопления паром делятся на разновидности высокого давления с избыточным показателем >0,07 МПа; низкого давления с избыточным давлением в интервале 0,005—0,07 МПа; вакуумные с абсолютным давлением <0,1 МПа. Если в контурах низкого давления есть участки или приборы, сообщающиеся с атмосферой, их относят к категории открытых, если нет — закрытых.

Контуры парового отопления сооружаются по принципу водяных систем. Пар поднимается по стояку, передвигается по магистралям к приборам отопления. Только вместо обратки собирается конденсат, образованных при передаче тепловой энергии пара потребителю (+)

Какие есть недостатки

Не всем подходит паровой обогрев из-за имеющихся несовершенств.

Разгоряченный пар накаляет батареи так сильно, что можно получить ожоги от прикосновения.

При смешивании пара с водой внутри труб образовывается ржавчина, постепенно засоряющая пространство, повышается вероятность внезапной разгерметизации.

При нарушении стыков наружу вырывается паровой поток, способный нанести сильные ожоги.

Если домовладелец имеет аллергию на пыль, такой обогрев ставить не советуют, из-за ускорения циркуляции воздуха.

Воздушное пространство внутри помещения сильно пересыхает, от чего возможны частые простуды, долго не проходящий кашель.

Выбор труб, строительных материалов для отделки сильно ограничен, так как не каждый тип сырья переносит высокую степень нагрева.

Простая схема подключения исключает регулирование температурного режима. Допускается отдельное включение или выключение частей контура.

Проблемой может стать шумная работа котла.

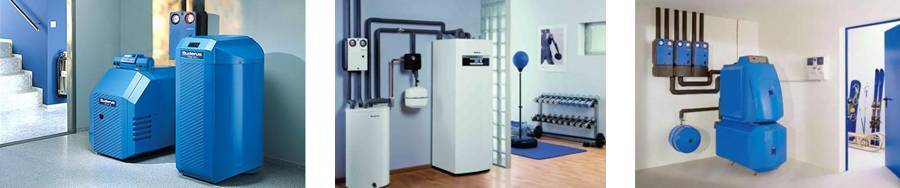

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Основные компоненты

Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.


Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа

Элементами конструкции здесь считаются:

  • система труб;
  • коллекторы;
  • барабан.

Паровое пространство

Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.

Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.

В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.


Отопление можно без труда установить своими руками

В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.

Радиаторы и система труб

Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.

Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.

Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.
