Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками

Фильтрующий, дренирующий слой на стене фундамента

На стене фундамента поверх гидроизоляции размещают дренирующие плиты или дренажные маты. Специальные водопроницаемые плиты или маты из полимерного материала перехватывают воду, которая просачивается к стенке фундамента. По каналам в плитах или матах вода спускается вниз к гравийной обсыпке и далее попадает в трубы дренажа.

Кроме того, дренирующие плиты или маты защищают гидроизоляцию от механических повреждений.

Дренирующую плиту отделяют от грунта слоем геотекстиля. Производители выпускают дренажные маты с уже прикрепленным к их поверхности слоем геотекстиля.

Дренирующие плиты можно легко изготовить своими руками. Плиты отливают из крупнопористого беспесчаного керамзитобетона. Используют керамзит наиболее крупных и легких фракций (20—40 мм и более), Плиты из этого материала будут не только дренировать воду, но и служить утеплителем стен подвала. Плиты толщиной не менее 100 мм. выкладывают насухо с перевязкой вдоль стены подвала и накрывают полотном геотекстиля.

Для утепления стен подвала, вместо дренирующих плит на гидроизоляцию фундамента точечно приклеивают плиты утеплителя — экструдированый пенополистирол толщиной 100 мм, Поверх плит утеплителя закрепляют профилированную пластиковую мембрану и геотекстиль.

В продаже имеются мембраны с уже закрепленным на их поверхности полотном геотекстиля. По каналам мембраны, просочившаяся сквозь геотекстиль вода стекает вниз к гравийной обсыпке дренажной трубы. Также мембрана защищает утеплитель от повреждения грунтом.

Уклон дренажных труб

Длина участка дрен между соседними дренажными колодцами должна быть не более 50 метров. Дрены укладывают с уклоном более 0,5% (0,5 см на 1 метр длины трубы) в сторону сборного колодца.

Угол наклона подбирают так, чтобы на нижней отметке дренажного кольца вокруг дома нижний край дрены размещался на 20 см (на высоту гравийной подсыпки) выше подошвы фундамента. На верхней отметке кольца, подошва дрены должна располагаться на 20 см. ниже уровня пола в подвале.

Заглублять пристенный дренаж (в т.ч. гравийную подсыпку) в песчаную подушку фундамента не допускается, чтобы не снижать несущую способность подушки и фундамента.

Чтобы разместить трубы с необходимым уклоном иногда требуется увеличивать расстояние между подошвой фундамента и уровнем пола в подвале больше, чем это требуется по конструктивным соображениям. Это удорожает строительство фундамента.

В этом случае бывает выгодно отказаться от сооружения пристенного дренажа и выполнить удаленный дренаж. Трубы удаленного дренажа укладывают на расстоянии 1-3 м. от фундамента. В этом случае нижняя отметка дрен по высоте может быть ниже подошвы фундамента.

Удаленный дренаж также бывает выгодно устраивать для защиты уже построенного дома с подвалом.

Как защитить подвал или цокольный этаж от воды и сырости

Вода в грунте присутствует постоянно.

Уровень грунтовых вод, количество верховодки, влажность грунта на участке меняются по сезонам года и зависят от строения и свойств грунта, количества осадков, рельефа местности и вида покрытия на участке.

Если дом расположен на склоне,

то, как правило, необходим отвод от дома воды, стекающей по склону. Вода по склону стекает как по поверхности, так и по подземным горизонтам.

Для защиты подвала от воды устраивают два рубежа обороны:

  1. Кольцевой дренаж вокруг дома, на уровне подошвы фундамента, который перехватывает и отводит от стен подвала большую часть воды, стремящейся затопить подвал.
  2. Гидроизоляцию стен и пола подвала, предназначенную в основном для защиты от капиллярной влаги грунта.

Только гидроизоляция подвала, без устройства дренажа, приводит к тому, что вода все равно дырочку находит.

Если не сразу, то через несколько лет. Сырой подвал — деньги на ветер.

Если решили сделать в доме подвал или цокольный этаж, то пристенный дренаж рекомендую сделать обязательно

, не пожалеете.

Пристенный дренаж делается одновременно с устройством фундамента.Его стоимость минимальна , по сравнению с затратами на защиту от воды уже затопленного или сырого подвала.

Если хотите рискнуть, сэкономить на устройстве дренажа

и отказаться от его устройства, то проведите тщательные изыскания. Оцените сезонные колебания уровня грунтовых вод на участке. Появляется ли весной верховодка. Узнайте у соседей, есть ли у них дренаж, топит ли у них подвал.

Отсутствие дренажа, как правило, потребует усиления гидроизоляции фундамента и увеличения расходов на её устройство.

Конструкция пристенного дренажа приспособлена исключительно для того, чтобы защитить подвал

или цокольный этаж от воды. Если необходимо решить другие задачи, например понизить уровень грунтовых вод на всем участке или уменьшить насыщенность водой пучинистого грунта в основании фундамента , то используют другие виды дренажа.

Устройство пристенного дренажа вокруг подвала, как правило, обязательно:

  • При постоянном или сезонном подъеме уровня грунтовых вод выше подошвы фундамента.
  • Если на участке весной появляется верховодка.

Устройство дренажа обязательно, если сезонный уровень грунтовых вод (УГВ)или верховодки бывает выше подошвы фундамента.
  • Для дома, расположенного на склоне, со стороны набегающей по склону воды.
  • Если на участке имеется водонепроницаемый слой грунта.

Последнее условие вызвано вот чем. Грунтовую подушку фундамента и пазухи котлована под фундамент для уменьшения сил морозного пучения обычно засыпают водопроницаемым грунтом. Если грунт на участке водонепроницаемый, то поверхностные воды будут просачиваться в водопроницаемую засыпку фундамента и там накапливаться.

Куда направлять воду с крыши

Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.

Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.

Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.

Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.

Пристенный дренаж вокруг фундамента дома в разрезе

(кликните по картинке для увеличения)

Разрез пристенного дренажа вокруг фундамента дома. (кликните по картинке для увеличения)

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра,
Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание,
При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы,
Если место, где находится здание, является зоной капиллярного увлажнения.

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

  • В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
  • Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
  • Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Правила обустройства системы

Основой для сооружения являются специальные дренажные трубы. Чаще всего это пластиковые детали диаметром от 75 до 100 мм с нанесенной на них перфорацией. Если нет возможности их приобрести, можно взять обычные канализационные трубы нужного диаметра и просверлить в них отверстия. При этом нужно учитывать размеры гравия, в который будет уложена деталь, он должен быть больше диаметра высверливаемых отверстий.

При этом должны выполняться следующие требования:

  • Перфорированную трубу засыпают гравием примерно на 0,3 м. Для предотвращения засорения системы используют детали, обернутые фильтрующим материалом, или укладывают геотекстиль.
  • Если конструкция проходит под дорогой, по которой движется транспорт, на этом участке монтируют металлические трубы, соединяющиеся плотно подогнанными муфтами с остальной системой.
  • Для беспрепятственной очистки и обслуживания сооружения в основных узловых точках (на изгибах, в местах пересечений деталей) и через каждые 10-12 м на прямых участках устанавливаются смотровые колодцы.

Вода из системы сбрасывается в сточную канаву или отстойник, самый простой вариант которого представляет собой обычный сварной короб с металлической решеткой.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

  1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
  2. На подсохшую поверхность наносится битумная мастика.
  3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
  4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

  • монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
  • при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
  • дно траншей засыпается слоем песка не менее 5 см;
  • на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
  • создается гравийная засыпка, имеющая толщину порядка 10 см;
  • на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
  • трубы стыкуются переходниками и угловыми соединителями;
  • по углам здания все трубопроводы входят в установленные смотровые колодцы;
  • от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
  • производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
  • дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

  • дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
  • на геотекстиль засыпается щебень слоем 10 см;
  • на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

  • проверяется уклон труб, который должен быть не менее 2 градусов;
  • на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
  • поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
  • весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
  • оставшееся в траншеях место засыпается речным песком и закрывается дерном.

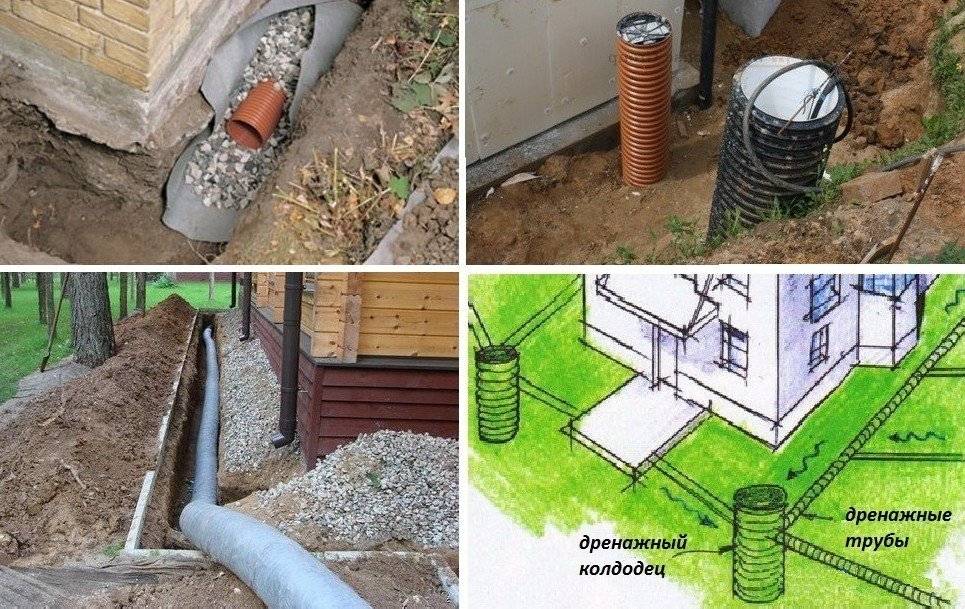

Этапы работ по установке дренажной системы

Хорошо, если помимо дренажа будет сделана и отмостка – тогда защита от влаги будет составлять практически 100%.

Отмостка – это полоса, проходящая по всему периметру дома. Может быть сделана из бетона, кирпича и другого схожего материала.

Прежде всего, отмостка, как и дренаж, служит водоотводом, но также часто является и декоративным дополнением участка, т.к. на поверхности выглядит весьма интересно.

Устанавливается она следующим образом: в траншею укладывается мембрана, которая засыпается песком и щебнем.

Но все-таки выбирать, из какого материала его делать, следует исходя из погодных условий вашего региона.

Если погода часто бывает холодной и дождливой, лучше всего выбирать материал из бетона.

Бетонная отмостка делается следующим образом: сначала насыпается песчаная подушка, которую утрамбовывают и засыпают гравием, а сверху заливают раствор из бетона и накладывают бетонные плиты. Швы на стыках нужно залить битумом.

Если на вашем участке установлена отмостка, то дренаж делается вокруг нее, его цель – удалить из почвы лишнюю влагу и максимально защитить дом от проникновения воды.

Обустройство дренажной системы начинается с подготовительных работ: изучают почву и выявляют глубину, на которой залегают грунтовые воды, а также проводят работы с фундаментом.

Как уже было сказано выше, простой способ узнать состояние почвы – выкопать ее на 2-3 метра вниз: как правило, глубина самого верхнего слоя грунтовых вод — не глубже, чем 2 метра вниз под землей.

После этого нужно подготовить фундамент.

Его обрабатывают грунтовкой с содержанием битума и керосина, а также делают гидроизоляцию с помощью битумной мастики. Сверху раствора устанавливается армирующая сетка, размер ячеек которой должен быть около 2х2 мм.

После высыхания – примерно через сутки – сетка покрывается еще одним слоем обмазки так, чтобы ее не было видно.

Чтобы сделать пристенный подземный дренаж, нужно выбрать трубы. Лучше всего для этого подойдут пластмассовые. Кроме того, понадобятся соединения для них – муфты, отводы, тройники.

Любой дренаж нуждается в колодце, куда будет выводиться вода. Вы можете купить уже готовый, либо сделать его из бетона, но это займет больше времени.

Если вы выбрали самодельный вариант, то нужно сделать котлованы в выбранных вами местах для колодцев. Легче всего сделать колодцы квадратной формы.

Смотрите видео по установке колодца на участке.

Видео:

После того, как конструкция готова, можно заняться трубами. Они укладываются в предварительно вырытые траншеи под наклоном около 2 см.

Дно траншеи нужно предварительно засыпать гравием или песком, а сверху закрыть геотекстилем, который повторно засыпается гравием – на него и будут уложены трубы.

С колодцами трубы будут соединены с помощью муфт и тройников. После укладки нужно повторно проверить правильность наклона и, если все сделано верно, обработать трубы цементным раствором для их фиксации в траншее.

Трубы засыпаются гравием примерно на 10 мм. Также трубы нужно обмотать геотекстильной тканью, которая должна располагаться внахлест. Закрепите ее нитью из капрона или специальной клейкой лентой.

Это и есть схема, показывающая как сделать дренаж вокруг дома самостоятельно. Смотрите видео с этапами работ, чтобы весь процесс стал для вас понятнее.

Видео:

Поверхностный дренаж – мера не менее необходимая. Он нужен для сбора водяных осадков: снега и дождя, которые отправляются в канализацию или колодец, и таким образом, не скапливаются на территории участка и не попадают в дом.

Самый эффективный поверхностный дренаж – это система водоотвода кровли. Это наклонные трубы, по которым вода будет уходить ниже, не задерживаясь на крыше.

Такой поверхностный дренаж лучше всего делать из пластика или металла. Можно купить уже готовую систему или сделать ее самостоятельно, если у вас есть опыт.

Поверхностный дренаж может быть и на земле – он будет собирать воду на участке и отводить ее в канализацию.

Такой поверхностный дренаж делают следующим образом: укладывают трубы в неглубокие канавы вокруг фундамента таким образом, чтобы трубы были полностью под землей.

Таким образом, поверхностный дренаж делают вокруг всего дома – кольцевой способ является лучшей защитой от влаги.

Устройство дренажа вокруг дома – необходимая мера для его защиты и максимального срока эксплуатации, поэтому не пренебрегайте этой мерой. А выполнить кольцевой дренаж вокруг дома своими руками вполне по силу с помощью приведенной инструкции.

Пошаговая инструкция дренажа частного дома

Во-первых, необходимо определить самую нижнюю точку своего участка, ведь именно в этой точке будет располагаться сливной колодец, в которой, собственно, и будет тянуться сама траншея.

Если периметр участка равнинного характера с высокой травой и другими элементами, которые могут усложнить определение низшей точки, тогда можно воспользоваться теодолитом.

Это устройство можно попросить у знакомых или одолжить в аренду. Покупать инструмент не стоит смысла, так как в дальнейшем он вам не пригодится.

Устройство дренажа вокруг дома

Схема дренажа вокруг дома : ревизионный колодец, низшая и высшая точки, коллекторный колодец.

Практическая схема дренажа вокруг дома

Во-вторых, приступаем к рытью канавы. Будьте очень внимательными, верхняя точка канавы должна находиться противоположно сливному колодцу.

Глубина траншеи вокруг дома где-то на 30 см должна превышать глубину нижней точки фундамента.

Для осуществления этой работы понадобится штыковая и совковая лопаты.

Ширина траншеи должна быть не менее 50 см, при этом каждый пройденный метр нужно проверять специальным пузырьковым уровнем, чтобы не уйти от необходимого уклона.

Канава вокруг дома

В-третьих, когда канава будет готова, дно необходимо засыпать крупным щебнем, а сверху утрамбовать его слоем песка.

Вся это смесь должна получиться слоем примерно в 15 см

Очень важно выдерживать профиль уклона, поэтому следует использовать уровень

Равномерный уклон обеспечит долгосрочный самотек воды по трубам.

В-четвертых, после того, как будет выполнена щебеночная поверхность, можно приступать к укладке дренажных труб, которые на стыках изолируются специальной лентой.

С двух противоположных сторон дома должны находиться смотровые колодцы.

Прежде чем закрывать дренажные коммуникации, очень тщательно проверьте правильность уклона и качество слива воды, а также герметичность стыков.

Только после того, как полностью убедитесь в правильности укладки системы, трубы можно засыпать.

Смотровой (ревизионный) колодец и трубы

В-пятых, сначала трубы засыпаем слоем гравия, приблизительно 40 см.

Затем на гравий кладем геотекстиль, на который можно уложить трубу ливневой канализации и таким же образом вывести в колодец. После этого слой гравия засыпаем землей, а сверху кладем дерн.

Таким образом, дренаж вокруг дома, схема которого была рассмотрена выше, готов.

Если вы будете соблюдать все вышеуказанные рекомендации, то никакая погода не страшна вашему жилищу. Вашему дому не грозят никакие колебания грунтовых вод и наличие сырости в здании.

Дренажная труба

Отдельного внимания заслуживает область подвала. Не забудьте, что подвал нуждается в качественной гидроизоляции, никакой дренаж в этом месте ее не заменит.

Уровень грунтовых вод без дренажа и с дренажной системой

Если вы все еще задаетесь вопросом, как делать дренаж вокруг дома своими руками, тогда воспользуйтесь именно этой системой, так как она считается наиболее приемлемой для частного сектора, в особенности, дачного участка.

Если у вас нет опыта в этом деле, и вы боитесь, что что-то сделаете не так, тогда можете проконсультироваться со специалистами или еще раз более подробно изучить инструкцию.

Стоит отметить и тот момент, что строительные материалы, которые понадобятся при установке дренажной системы, лучше выбирать хорошего качества, ведь только так можно добиться длительного срока службы от произведенного монтажа.

Вы вправе самостоятельно выбрать максимально подходящий для вас вариант дренажа дома, но не забывайте, что нужно выбрать правильный вариант, исходя их особенностей местности, на котором предположительно будет находиться ваш дом.

Безусловно, побеспокоиться обо всех необходимых материалах и инструментах лучше заблаговременно, чтобы процесс работы не останавливался и не зависел от ваших возможностей и погодных условий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
