Система отопления двухэтажного дома: типовые схемы и специфика проекта разводки

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы. Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла. Радиаторы – для осуществления теплоотдачи

Применяются из разных материалов:

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

  • чугунные;
  • алюминиевые;
  • биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

  • Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
  • Расширительный бак – для отвода избыточного давления теплоносителя.
  • Термостатический и предохранительный клапан.
  • Запорная арматура.
  • Приборы КИПиА.

Принцип работы

Лучевая система работает довольно просто. Нагретая в котле жидкость (вода) движется по трубам, отдавая тепло радиаторам и другим отопительным устройствам, прогретые трубы наполняют помещение теплотой, сначала верх, затем низ. Таким образом процесс повторяется снова и снова, и помещение в короткие сроки становится теплым.
Сегодня отопление принято разделять на:

  • системы с принудительной циркуляцией;
  • системы с естественной циркуляцией.

Общая схема реализации.

Лучевой тип отопления относится к системам с принудительной циркуляцией, так как в процессе участвует насос, который обеспечивает рабочее давление и необходимую скорость теплоносителя (иногда данную схему называют коллекторной). Как и любое отопление с принудительной циркуляцией, лучевая схема обладает плюсами и минусами.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

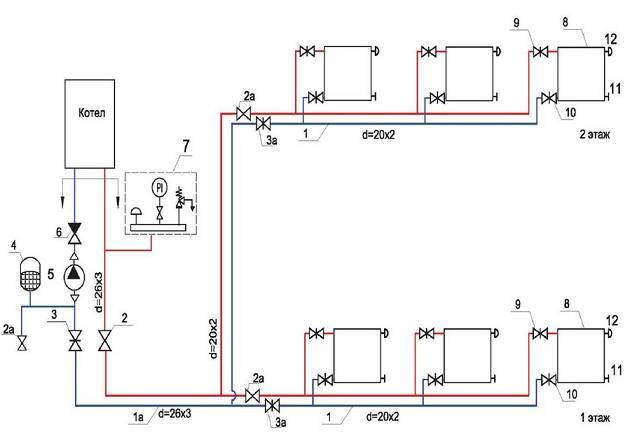

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную

Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран. Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое. При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

https://youtube.com/watch?v=vBKn-xBFBiY

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Статья по теме:

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

  • тупиковая;
  • попутная;
  • коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Однотрубное отопление: достоинства и недостатки

Даже в горизонтальном контуре трубы можно проложить скрыто, если воспользоваться однотрубной схемой подключения радиаторов. Это самый простой и дешевый вариант, при котором отопительные приборы образуют последовательность.

При этом для их соединения используется всего одна труба, к тому же ее можно прокладывать на любом уровне (сравните со схемой двухтрубного отопления двухэтажного дома, где труба подачи обязательно должна быть выше радиаторов).

Однотрубная и двухтрубная разводка

Пользуясь такой возможностью, домовладельцы часто прячут трубы отопления в конструкции пола, вследствие чего интерьер помещения сохраняет «первозданный» вид. А если еще и установить стильные трубчатые радиаторы – дизайн комнаты приведет ваших гостей в восторг.

Однако, у однотрубной схемы системы отопления двухэтажного дома есть и существенные недостатки:

  1. К последним батареям контура теплоноситель приходит уже довольно остывшим. Поскольку при охлаждении воды газы в ней растворяются лучше, в такой системе часто имеет место самозавоздушивание. В результате на каждый радиатор приходится устанавливать воздушный дренаж.
  2. Нет возможности независимой настройки мощности теплоотдачи на каждом приборе.
  3. В случае ремонта одного из радиаторов отключать и дренировать приходится всю систему.

Недостатки, описанные в пунктах «б» и «в», могут быть устранены путем соединения входа и выхода каждой батареи обходной перемычкой с регулирующим клапаном.

Какая система лучше

Для качественного обогрева двухэтажных домов может быть применено как одноконтурное, так и двух контурное подключение.

Экономический и технический эффект отопления двухэтажных небольших домов с малой длиной трубопровода наблюдается при внедрении однотрубных систем.

Для двухэтажных домов большой площади рекомендовано применение двухтрубных отопительных систем с принудительной циркуляцией. Нагрузка насоса зависит от двух параметров: диаметра труб и площади отапливаемых помещений.

Рекомендации по эксплуатации сети отопления:

  • Насосы выбирают из керамических деталей с механической системой регулировки, которые бесшумные в работе и долговечны.
  • Соединения и фитинги должны быть качественно защищены от протеканий жидкости.
  • Фитинги должны быть выбраны в зависимости от материала и диаметра труб.
  • Установка радиаторов должна быть выполнена под оконными проемами для уменьшения потерь тепла. Количество секций радиаторов зависит от площади и типа отапливаемого помещения. Температурный уровень для жилых комнат выше, чем для нежилых (для кухни количество секций должно быть уменьшено, т.к. в помещении предполагается работа нагревательных элементов – газовых и электроплит).
    Для снижения потерь на каждый блок радиаторов рекомендовано установить термостаты – для постоянной регулировки параметров отопительной сети.
  • Мощность котла выбирается исходя из площади комнат, длины магистральных участков, количества окон, климатических условий региона, наличия утепления внешних стен здания др.
  • Для систем с антифризом в качестве теплоносителя, в связи с физическими характеристиками, количество радиаторов в сети должно быть увеличено.

Система отопления двухэтажного дома с теплым полом

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

  • тупиковая;
  • попутная;
  • коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

  • Одно- и двухтрубная.
  • С верхней или нижней разводкой.
  • С горизонтальным или вертикальным расположением стояков.
  • С естественной или принудительной циркуляцией теплоносителя.
  • С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Какая система отопления лучше для двухэтажного дома?

Ответ на вопрос зависит от индивидуальных условий и пожеланий. Хотите не зависеть от электричества – придется сделать самотечную систему со всеми ее недостатками. Когда есть желание и возможности соорудить эффективную и экономичную схему – то система с коллекторным присоединением к вашим услугам.

На практике разводка отопления в двухэтажных домах чаще всего бывает двухтрубной с принудительной циркуляцией. С точки зрения стоимости и эффективности это оптимальное решение, оно позволяет реализовать массу возможностей и экономично обогревать жилище, понеся затраты средних размеров. Да и для самостоятельной сборки эта схема достаточно удобна.

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

  • уменьшают потери давления;
  • не требуют мощного насоса;
  • сохраняют температуру теплоносителя одинаковой для каждого радиатора;
  • позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
  • дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
