Какой бывает мощность кондиционера и как произвести ее расчет?

Энергопотребление прибора

Потребление электроэнергии кондиционером не зависит от его вида(сплит-система, напольный и тд.), кроме инверторного типа т.к. его конструкция позволяет не выключать и включать прибора для работы. Инверторный тип находится всегда в работе, только после того как он привёл температуру до нужной, прибор уменьшает обороты и находится в режиме поддержки температуры.

Видео про отличие инверторного типа от других типов:

Расход зависит от тепловой мощности(BTU- британская термическая единица) могут быть 07; 09; и тд.(0,7 означает что он расходует 0,7-0,8 кВт/в час; 09 – 0,9-1 кВт).

Если площадь превышает или наоборот меньше, энергопотребление аналогично изменяется(как показано в таблице).


Зависимость потребления кондиционера от площади помещения

Самый энергосберегающий и эффективный кондиционер является класс А.


Энергоэффективность кондиционера

Как правильно подобрать кондиционер в зависимости от площади вашего помещения:

Как вычисляют необходимую мощность?

Сразу стоит отметить, что потребляемая мощность не имеет ничего общего с мощностью охлаждения, кроме единицы измерения. Например, аппарат, потребляющий 700 Вт может работать с мощностью до 2 кВт. Правда, нередко в инструкции к оборудованию пишут ее в непривычной для российских покупателей системе (британской) – БТЕ/ч, определяющей количество теплоты, необходимое для нагрева одного фута воды на 1 градус Фаренгейта.

Определяем мощность кондиционера по формуле

С используемой в нашей стране системой СИ она согласуется с помощью формулы:

1 Вт = 3,4 БТЕ/ч

или

1000 БТЕ/ч = 293 Вт

Соответствие мощности охлаждения, указываемой в единицах BTU (British Thermal Unit), с более привычной в нашей стране системой исчисления, кВт, можно найти в таблице:

Мощность, кВтМощность, BTUМаркировка
2,170007
2,690009
3,51200012
5,31800018
7,02400024
8,22800028
10,63600036
12,34200042
14,04800048
15,85400054
16,45600056
17,66000060

В большинстве случаев для вычисления требуемой мощности оборудования достаточно прибегнуть к простой формуле:

X = X1+X2+X3, где

X1 – «естественное» тепло стен, потолка и пола, его находят следующим образом:

X1 = S * H * Q / 1000, где

S – площадь помещения (в кв. м),

H – высота помещения (м),

Q – коэффициент, указывающий на освещенность (30 – для затененного помещения, 35 – со средней освещенностью, 40 – хорошо освещенное).

X2 – теплоизлучение человека (0,1 – в спокойном состоянии, 0,13 – небольшие по амплитуде и силе движения, 0,2 кВт – при активном движении). Естественно, параметр надо умножить на количество человек обычно находящихся внутри помещения.

X3 – теплоизлучение бытовой техники (0,2 – телевизор, 0,3 кВт – компьютер, в целом, для других приборов принято правило, что они излучают до 30% потребляемой мощности).

После получения результата стоит добавить до 15% для запаса. Методика является более или менее точной для жилых помещений (квартир, домов). В административных зданиях и тем более производственных помещениях приходится учитывать больше параметров.

Например, при постоянном открытии входных дверей рекомендуется увеличить мощность на 20%, чтобы компенсировать входящий теплый воздух. Во время проветривания стоит отключать охлаждение, ввиду нецелесообразности «гонять» изделие в максимальном для них режиме без видимого эффекта.

Нередко приходится учитывать при подборе и нагрев крыши, если помещение находится на самом верхнем этаже и отсутствует чердак. В этом случае теплоизлучение потолка будет выше, для упрощения расчетов принимают за факт необходимость роста мощности кондиционера на 15%.

При нестандартном остеклении рекомендуется добавлять на каждый квадратный метр стекла 100-200 Вт, что должно компенсировать повышенный нагрев помещения за счет солнечного света (чем больше окон находится на солнечной стороне, тем большую цифру используют).

Исходя наиболее часто встречающихся типовых условий подбор варианта идет следующим образом:

  • Высота стен до 3,5 м, площадь комнаты до 22 кв. м – 2 кВт.
  • Высота стен до 3,5 м, площадь комнаты до 28 кв. м – 2,5 кВт.
  • Высота стен до 3,5 м, площадь комнаты до 38 кв. м – 3,5 кВт.
  • Высота стен до 3,5 м, площадь комнаты до 55 кв. м – 5 кВт.

При подборе модели кондиционера для квартиры этого достаточно, в офисе же, конечно, стоит обращать внимание на человеческий фактор, постоянно работающий прибор или на частоту открытия входных дверей. Если в домашних условиях, окна обычно зашторены или закрыты жалюзи, то в офисах придется предусмотреть это, для улучшения эффекта от функционирования охлаждающей аппаратуры

Дорого ли стоит обслуживать кондиционер?

Стоимость эксплуатации кондиционера в отдельно стоящем доме складывается из нескольких факторов:

  • потребление электроэнергии;
  • замена фильтров;
  • стоимость периодической проверки и очистки всей установки.

Основной момент, с которого следует начать — расчет энергопотребления кондиционера, потому что плата за электроэнергию будет для домовладельца наиболее ощутимым расходом.

Расходы на электроэнергию

Затраты на электроэнергию зависят от потребляемой мощности кондиционера. Возьмем к примеру, мощность стандартного кондиционера, который потребляет во включенном режиме 2,5 кВт/ч (этот тип устройства используется в помещениях площадью до 25 кв. м.). Данная модель кондиционера, работающая 6 часов в день, будет потреблять 15 кВт электроэнергии.

Сколько же это будет стоить для владельца дома? В Подмосковье стоимость киловатт часа с 2020 года по однофазному тарифу составляет 5,56 руб за 1 кВт/ч, по двухфазному — днем 6,39 руб за 1 кВт/ч, ночью — 2,41 кВт/ч. Какой тариф будет использован, мы не знаем, но очевидно, что ночью кондиционером никто пользоваться не будет, поэтому для легкости расчетов округлим эти данные ближе к верхней границе и возьмем за стоимость электричества показатель 6 руб за 1 кВт/ч.

Нетрудно посчитать, что если использовать кондиционер только в летние месяцы (с июня по август включительно), включая его, в среднем, по 6 часов каждый день, расходы домовладельца составят:

Сумма немаленькая, но все же случай такой будет характерен только для очень жаркого лета, когда каждый день будет ясным и солнечным.

Все же в Подмосковье лето, в основном, облачное, поэтому давайте посмотрим, что получится если кондиционер будет включаться не каждый летний день, а через день:

Допустим кондиционеров в доме будет не один, а три (напр. один на зал, и по одному на каждую из 2 спален). При том, для зала будет стоять такой же кондиционер, как и в примерах выше, а для спален — меньшей мощности, потребляющие 1,5 кВт в час:

То есть все расходы на электричество составят до 10 тыс. рублей за сезон. Учитывая, что в данном случае будет охлаждаться сразу несколько комнат дома каждый второй летний день по 6 часов, сумма, в целом, выглядит приемлемо.

Разумеется, все приведенные расчеты приблизительны. На практике эти цифры могут сильно отличаться как в плюс, так и в минус, в зависимости от интенсивности использования кондиционера, температуры, числа солнечных дней и т. д. Многие домовладельцы используют кондиционеры не только в летние месяцы, но уже начиная с апреля-мая и заканчивая в сентябре-октябре.

Другим важным фактором является также выбранный вами тариф оплаты за электроэнергию и наличие в цепочке посредников (если вы подключены не напрямую) или наоборот скидок от поставщиков. Хотя, как показывает практика, для работы кондиционера самым выгодным остается простой однофазный тариф (потому что ночью его редко кто использует).

Расходы, связанные с очисткой и обслуживанием кондиционера

При установке домашнего кондиционера стоит также учитывать стоимость его профессионального обслуживания. Будет лучше, если этим будет заниматься квалифицированная компания, которая знает все особенности установленного оборудования плюс будет давать гарантию на запчасти и работы.

Что входит в работы по обслуживанию таких устройств:

  • Профессиональная диагностика проблем;
  • Очистка кондиционера от пыли, налета, плесени и других загрязнений;
  • Заправка фреоном и замена фильтров;
  • Ремонт и восстановление поврежденных / перегоревших деталей;
  • Проверка и очистка всех блоков и дренажных систем, фильтров грубой и тонкой очистки;
  • Антибактериальная обработка и профилактика

Очистку и обслуживание кондиционера нужно проводить регулярно: желательно не реже, чем 1 раз в 1-2 года. Как правило, домовладельцы заказывают данную услугу перед началом летнего сезона. Стоимость таких работ во-многом зависит от специфики эксплуатации устройства, в среднем же она составляет от 2 до 4 тыс. рублей за одно устройство.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

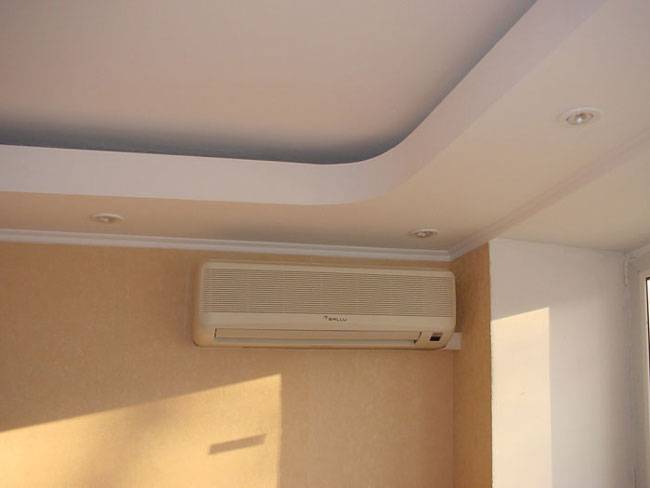

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

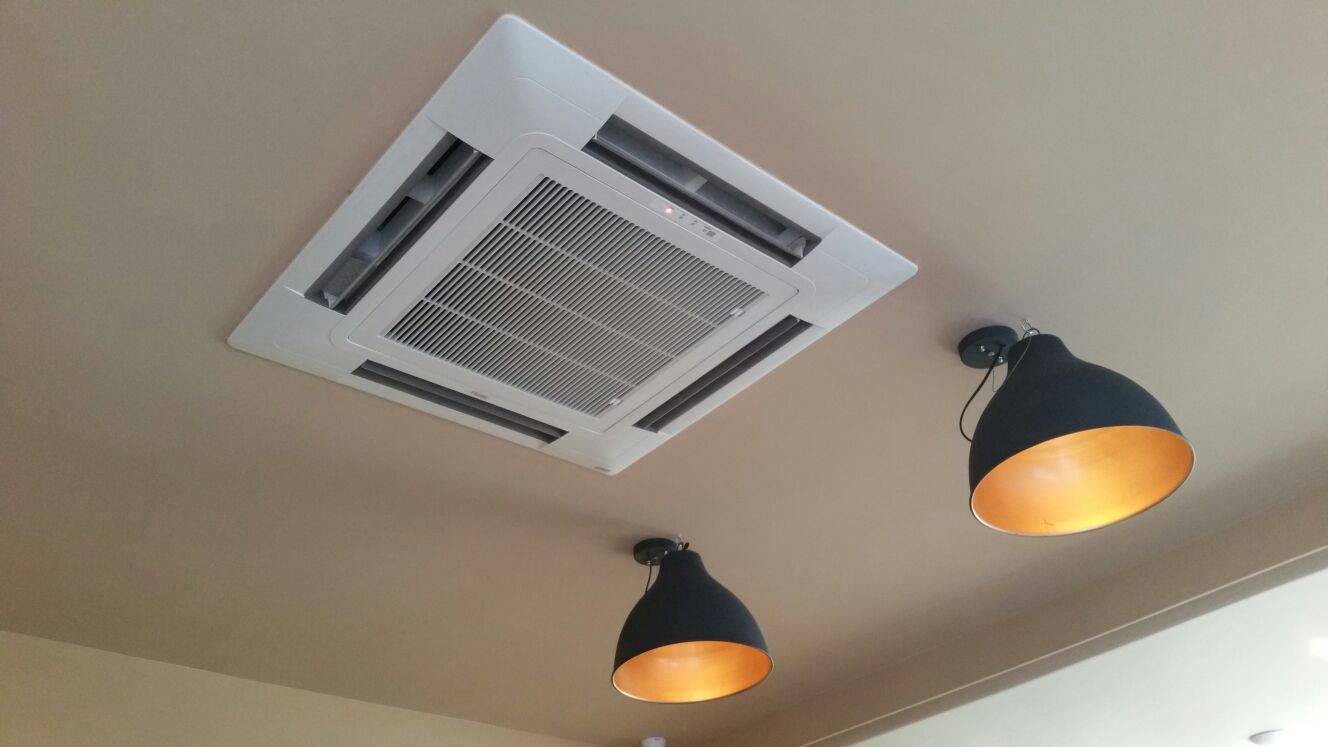

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Как площадь влияет на производительность прибора

Как правильно подобрать кондиционер по размерам комнаты? Иногда мощь охлаждения путают с потребляемой мощностью. Но это разные показатели, так как первый показатель многократно превышает второе значение.

Для небольшого помещения при расчете вполне подойдут приведенные выше параметры. Но для помещений с большим объемом нужно учитывать удельную мощность оборудования. Это вызвано тем, что для охлаждения воздуха в таком помещении (свыше 50 м2) производительности кондиционера может просто не хватить.

А если выбран агрегат с увеличенной мощью, то он постоянно будет работать в режиме «включено-выключено», что для данных приборов такая работа противоестественна.

Пример: кондиционер при работе потребляет 700 Вт, при том он имеет охлаждение мощью 2 кВт. И такое соотношение для прибора нормальное, поскольку он работает так же как холодильник, хладагент отбирает тепло в воздухе и переправляет его наружу.

Эту разницу сил называют энергоэффективностью прибора (ЕЕR). Бытовые агрегаты подобного типа должны иметь показатели 2,4 – 4 единицы. Отсюда следует, что при высоте потолков выше 3 метров, удельная мощь рассчитывается уже по другой схеме.

Ниже приведена таблица, в которой приведены данные о том, как зависит производительность охладителя от размера комнат.

Зависимость производительности кондиционеров от площади помещения

Советы специалистов

Совет №1. Иногда полученное значение холодильной мощности необходимо корректировать из-за изменившихся обстоятельств, например таких, как учет притока свежего воздуха от приоткрытого окна. Если пользователь в процессе работы постоянно открывает окно для проветривания, то в таком случае ему нужно увеличить показатель Q1 на 30%.

Совет №2. Когда монтируется оборудование на верхних этажах, надежнее поместить его на крыше дома, чтобы избежать вызова монтажников-альпинистов или автовышки. При этом надо учитывать, чтобы расстояние между внешним и внутренним блоками не превышало 5-20 метров.

Совет №3. Большая площадь остекления предусматривает увеличение удельной мощи кондиционера на 15-30%, в зависимости от интенсивности воздухообмена.

Совет № 4. Работа кондиционера значительно отличается в зависимости от сезона и в таком случае, для более точного учета мощности на приборе, расчет надо проводить отдельно в каждое время года. Затем полученные показатели умножаются на время работы электроприбора.

На что еще обратить внимание при выборе бытового прибора? В случае значительного увеличения мощи при большой площади помещения, рекомендуется выбрать инверторный кондиционер. У данного типа агрегатов – переменная сила охлаждения и благодаря этому он оптимально функционирует в различных температурных условиях

Типовой расчет мощности кондиционера

Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:

Q = Q1 + Q2 + Q3, где

Q1 теплопритоки от окна, стен, пола и потолка. Q1 = S * h * q / 1000, где

S  площадь помещения (м²);

h  высота помещения (м);

q  коэффициент, равный 30 — 40 Вт/м³:

q = 30 для затененного помещения;

q = 35 при средней освещенности;

q = 40 для помещений, в которые попадает много солнечного света.

Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи.

Q2 сумма теплопритоков от людей.Теплопритоки от взрослого человека:

0,1 кВт  в спокойном состоянии;

0,13 кВт  при легком движении;

0,2 кВт  при физической нагрузке;

Q3 сумма теплопритоков от бытовых приборов.Теплопритоки от бытовых приборов:

0,3 кВт  от компьютера;

0,2 кВт  от телевизора;

Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной).

Мощность кондиционера должна лежать в диапазоне Qrange от –5% до +15% расчетной мощности Q.

Пример типового расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.

  • Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.

  • Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.Q2 = 0,1 кВт

  • Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт

  • Теперь мы можем определить расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт

  • Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности Q):3,14 кВт  <  Qrange  <  3,80 кВт

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit).
1000 БТЕ/час = 293 Вт.

Интересно, что модели из этого ряда часто называют «7» (семерка), «9» (девятка), «12», «18» «24» и даже маркировка кондиционеров выполняется с использованием этих чисел, которые отражают мощность кондиционера не в привычных киловаттах, а в БТЕ/час. Связано это с тем, что первые кондиционеры появились в США, где до сих пор используется британская система единиц (дюймы, фунты). Для удобства покупателей мощность кондиционера выражалась в круглых цифрах: 7000 BTU/h, 9000 BTU/h и т.д. Эти же цифры использовались при маркировки кондиционера, чтобы по названию можно было легко определить его мощность. Однако некоторые производители, например Daikin, привязывают названия моделей к  мощности, выраженной в ваттах, так кондиционер Daikin FTY35 имеет мощность 3,5 кВт.

Как рассчитать мощность кондиционера?

Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:

  1. количества квадратных метров в помещении;
  2. чиcла людей и домашних питомцев, проживающих в комнате;
  3. теплоизоляции помещения;
  4. степень поступления солнечных лучей в помещении;
  5. объемных характеристик кондиционируемой площади;
  6. геометрии и конфигурации;
  7. количество и мощность электроприборов в помещении:
  8. наличия и количества дверных и оконных проемов.

Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.

Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.

Способы расчета

Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.

Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.

Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:

Q = Q1 + Q2 + Q3,

Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где

h — высота помещения (м);

S — площадь помещения (кв. м);

q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:

  1. средняя освещенность = 35;
  2. затененное помещение — q = 30;
  3. светлые помещения с большим количеством солнечных лучей q = 40.

Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:

  1. пассивное состояние — 0,10 кВт;
  2. при ходьбе — 0,13 кВт;
  3. при совершении активных действий — 0,20 кВт.

Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:

0,3 кВт — величина, получаемая от персонального настольного компьютера;

0,2 кВт — величина, получаемая от жидкокристаллического телевизора.

Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.

Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:

  • Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
  • Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.

Теперь рассчитываем:

Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).

Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:

Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт

Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт

Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.

Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.

Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.

В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.

Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.

Расчеты потребления

Многие ошибочно считают, что кондиционер потребляет много энергии, однако в сравнении с другими приборами, которые включены в сети месяцами, количество электричества, израсходованное климатическим оборудованием, оказывается меньше. Например, энергопотребление кондиционера бытового класса для стандартной комнаты площадью 15-20 м2 составляет от 0,3 до 1 кВт (минимальное и максимально). При этом следует учесть, что климатическое оборудование работает не постоянно, а включается только для поддержания температуры в квартире в определенных пределах, и если суммировать расход энергии в месяц, то сумма выходит не слишком большая.

Универсальной формулы, со стопроцентной точностью отвечающей на такой вопрос, сколько киловатт будет расходовать техника, нет. И, в первую очередь, потому что опять же нельзя предсказать ни заданную в помещении температуру (одновременно и ту, что на улице). Также мы не знаем, с какой частотой планируется включать устройство. Однако примерные расчеты, сколько энергии будет потрачено, сделать можно — для этого надо взять за образец суточную норму расходов.

Предположительная работа обычной сплит-системы, работающей по принципу старт-стоп, может составлять 6 часов. Если указанная потребность — 800 Вт в час, то за день будет истрачено 4,8 кВт. Значит, день охлаждения будет стоить 21 рубль (при цене в 4,32 рубля за кВт/ч). Это говорит о 630 рублях в месяц, которые надо будет приплюсовать к расходам на электричество.

Как типы напольных кондиционеров существуют?

Кондиционеры, применяемые нами в быту, бывают нескольких типов:

  • мобильный моноблок;
  • мобильная сплит-система;
  • сплит-система с напольно-подпотолочным внутренним блоком.

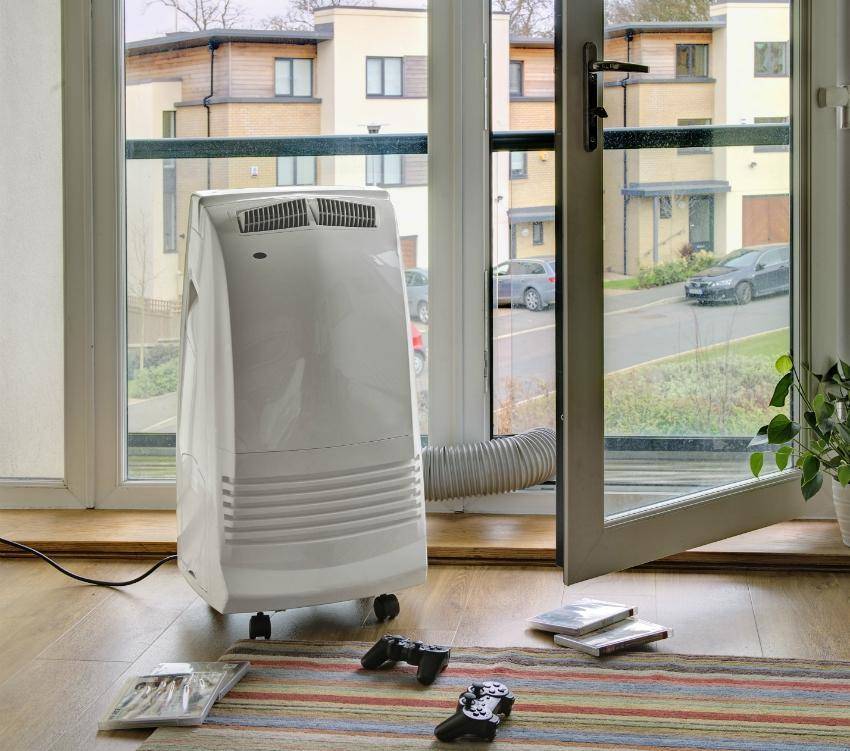

Мобильный моноблок

Это тип кондиционера, отличающийся компактностью, у которого все составляющие части (компрессор, вентилятор и испаритель) помещены в один основной блок. Принцип установки следующий: основной блок кондиционера располагается на полу помещения, от основного блока выводится гибкий шланг (воздуховод), через который из помещения происходит отвод теплого воздуха. Сбор конденсата происходит в поддоне кондиционера. Отличительной особенностью от всех типов кондиционеров является то, что воздух для охлаждения конденсатора поглощается из помещения, проходит через специальный фильтр, попадает на холодильный контур, там воздух охлаждается и возвращается обратно в комнату, а теплый воздух — удаляется на улицу через воздуховод (армированную трубу с большим диаметром). Схематично принцип действия мобильного моноблока изображен на рисунке 1.

Преимущества: подлежит легкой транспортировке (мобилен), не требует никакого определенного монтажа (подключить такой кондиционер можно самостоятельно, а воздуховод вывести, например, в форточку или дверь, как показано на рисунке 2), прост в использовании и обслуживании, имеет достаточно долгий срок эксплуатации. Моноблочные кондиционеры защищены от утечек фреона.

Схема подключения к кондиционе

Недостатки: высокий уровень шума, большой диаметр воздуховода.

Кондиционер мобильный моноблочный

Мобильная сплит-система

Это самый новый из всех типов кондиционеров. Мобильная сплит-система состоит из наружного и внутреннего блоков. Наружный блок достаточно легкий, он вывешивается за окном на специальных ремнях (удобно, когда в помещении есть балкон или лоджия). В наружный блок вынесен конденсатор и вентилятор. Внутренний блок достаточно тяжелый, в нем размещен компрессор, этот блок шумный. Соединяются блоки сплит-системы, внутренний — с наружным, между собой — гибким шлангом с тонким диаметром, во внутрь этого шланга помещаются трубы для хладагента.

Преимущества: уровень шума немного ниже, чем у моноблока, а эффективность — выше, тепло выходит через внешний блок, который соединен с внутренним блоком фреоновой или хладогенной магистралью, легкость перемещения за счет колес, имеет относительно малую мощность, монтаж можно выполнить самостоятельно (без вызова специалиста).

Недостатки: стоимость значительно выше, чем у моноблока, требуется постоянное удаление конденсата из специальной емкости, невозможность разместить блоки на таком расстоянии друг от друга, который будет удобен для вашего помещения, по причине недостаточной длины фреоновой магистрали.

Сплит-система с напольно-подпотолочным внутренним блоком

Мобильная сплит система

Сплит-система состоит из внутреннего и наружного блоков, которые соединяются между собой медными трубами для циркуляции хладона. Наружный блок сплит-системы аналогичен принципу холодильника и состоит из таких составляющих, как конденсатор, компрессор, вентилятор, а также дроссель. Что же касается внутреннего блока, то он содержит испаритель и вентилятор.

Наиболее распространенным типом является сплит-система с напольно-подпотолочным внутренним блоком. Применение подходит для помещений среднего и большого объема, причем разного назначения. Для многих покупателей такие сплиты с учетом названия воспринимаются как «напольные», но нужно понимать, что крепятся они или снизу на стене (тогда поток воздуха направлен вверх), или на потолке (поток воздуха распространяется по потолку).

Преимущества: компактные размеры (глубина от 18 до 25 сантиметров), универсальность размещения (установка возможна и внизу стены, и на потолке), при этом не занимает достаточно большое место на полу и «не портит» интерьер, высокая мощность, отличается простотой при регулировании подачи воздуха.

Недостатки: этот тип сплит-системы не подлежит скрытой установке.

6 Пример расчета мощности кондиционера.

Сделаем расчет оптимальной мощности кондиционера для небольшого жилого помещения с такими параметрами:

  • Площадь – 26 м²;
  • Высота – 2,75 м;
  • Количество проживающих – 1 чел.
  • Наличие бытовых приборов – телевизор, компьютер и маленький холодильник (165 Вт) (холодильник и телевизор одновременно не включаются);
  • Освещенность солнцем – сильная.

 Для начала следует рассчитать исходящие теплопоступления от окна, стен комнаты и ее потолка.

В нашем случае показатель q равен 40, так как комната достаточно освещенная:

Q1 = S * h * q / 1000 = 26 м²* 2,75 м * 40 / 1000 = 2,86 кВт.

Теплопоступления от одного человека равно 0,1 кВт.

Q2 = 0,1 kВт

Следующим шагом будет определение теплопритоков исходящих от бытовых приборов. Учитывая то, что компьютер и телевизор работают по отдельности – учитывается лишь одна единица бытовой техники, от которой исходит большее количество тепла. Это компьютер — 0,3 кВт. Он выделяет количество тепла близко 30 процентов от потребляемой мощности — 0,165 кВт * 30% / 100% ≈ 0,05 кВт.

Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт

6.1 Порядок расчета

Определяем Q1:

Q1 = 32×2,5×35 = 2800 Вт.

Учитывая желание заказчика при любых условиях иметь температуру дома в пределах 20С, увеличиваем Q1 на 25%. Тогда Q1 = 2800 х 1,25 = 3500 Вт.

Определяем Q2:

Поскольку в квартире проживает один человек, регулярно занимающийся спортом, принимаем Q2 = 300 Вт.

Определяем Q3:

Тепловыделение от холодильника составит 30% от 400 Вт, то есть 400×0,3 = 120 Вт.

Поскольку компьютер и телевизор одновременно будут работать редко (в квартире проживает 1 человек), в расчете будем учитывать только тепловыделение от самого «горячего» из них — компьютера, выделяющего 300 Вт тепла.

Следовательно, Q3 = 120 + 300 = 420 Вт.

Определяем Q:

Потребная холодильная мощность составит: Q = 3500 + 300 + 420 = 4220 Вт = 4,22 кВт.

Кондиционер будем выбирать с холодильной мощностью, лежащей в диапазоне 0,95Q – 1.15Q, то есть от 4 до 4,853 кВт.

Затраты электричества в течение дня при EER = 3 составят (4,22/3)х8 = 11,2 кВт*ч.

При нынешних тарифах этой обойдется пользователю в 33,6 – 56 руб.

Q1

Проведем расчет мощности кондиционера по площади. Для помещений, расположенных на одном из средних этажей и имеющих одну наружную стену с окном площадью не более 2 кв. м Q1 в ваттах рассчитывают по формуле:

Q1 = SxHxK,

Где:

  • S – площадь помещения, кв. м;
  • H – высота помещения, м;
  • K – мощность поступления тепла (Вт/куб. м), зависящая от инсоляции (освещенности).

K принимают равным:

  • для хорошо освещенных помещений (окно смотрит на юг и не загораживается деревьями): К = 40 Вт/куб. м;
  • при средней освещенности: К = 35 Вт/куб. м;
  • для затемненных помещений (северная сторона или высокие деревья за окном): К = 30 Вт/куб. м.

Q2

Тепловыделение от людей зависит от вида их деятельности. Если обитатели квартиры не склонны проявлять физическую активность и ведут себя по большей части спокойно, как рыбки в аквариуме, то каждый из них будет выделять 100 Вт тепла. Если же кто-либо из жильцов имеет обыкновение заниматься дома спортом, его тепловая производительность в этот момент будет составлять уже 300 Вт.

Q3

Тепловыделение от бытовых приборов принимают таким:

  • компьютер или копировальный аппарат: 300 Вт;
  • телевизор: 200 Вт;
  • прочее оборудование: 30% от потребляемой электрической мощности.

Мощность тепловыделения всех приборов не всегда следует учитывать в расчете полностью.

К примеру, если в квартире обитает один человек, вряд ли телевизор и компьютер будут работать одновременно.

Подходящим следует считать кондиционер с холодильной мощностью в диапазоне от 0,95Q до 1.15Q.

Примеры расчетов

Определим потребную холодильную мощность кондиционера для квартиры-студии, основываясь на следующих данных:

  • площадь: 32 кв. м;
  • высота потолков: 2,5 м;
  • освещенность помещения: средняя (принимаем К = 35);
  • количество проживающих: 1 человек, периодически занимающийся в домашних условиях физическими упражнениями;
  • оборудование: компьютер, телевизор, холодильник с компрессором мощностью 400 Вт;
  • особые предпочтения: желательно предусмотреть возможность настройки прибора на 20 градусов при любых погодных условиях.

Порядок расчета

Определяем Q1:

Q1 = 32х2,5х35 = 2800 Вт.

Учитывая желание заказчика при любых условиях иметь температуру дома в пределах 20С, увеличиваем Q1 на 25%. Тогда Q1 = 2800 х 1,25 = 3500 Вт.

Определяем Q2:

Поскольку в квартире проживает один человек, регулярно занимающийся спортом, принимаем Q2 = 300 Вт.

Определяем Q3:

Тепловыделение от холодильника составит 30% от 400 Вт, то есть 400х0,3 = 120 Вт.

Поскольку компьютер и телевизор одновременно будут работать редко (в квартире проживает 1 человек), в расчете будем учитывать только тепловыделение от самого «горячего» из них — компьютера, выделяющего 300 Вт тепла.

Следовательно, Q3 = 120 + 300 = 420 Вт.

Определяем Q:

Кондиционер будем выбирать с холодильной мощностью, лежащей в диапазоне 0,95Q – 1.15Q, то есть от 4 до 4,853 кВт.

Затраты электричества в течение дня при EER = 3 составят (4,22/3)х8 = 11,2 кВт*ч.

При нынешних тарифах этой обойдется пользователю в 33,6 – 56 руб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
