Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Методика проведения работ

Когда изготавливаются водяные тепловентиляторы своими руками, нужно будет заполнить медную трубку песком, закрыть один конец и произвести гибку теплообменника. После этого элемент можно освободить от песка и продуть. На боковой стороне корпуса проделывается отверстие для выхода концов теплообменника. На нем должна быть сделана резьба для муфты. Сверху следует установить кран Маевского. Теперь можно осуществить сборку устройства: готовый корпус при этом снабжается теплообменником, с двух сторон его концы нужно дополнить гайками.

За теплообменник следует монтировать вентилятор, для этого в углах корпуса просверливают отверстия для установки пружин. Вентилятор должен находиться по центру устройства. Прибор устанавливается на стену таким образом, чтобы между поверхностью и обогревателем остался зазор в 10 сантиметров или больше. К трубам центрального отопления следует присоединить краны, а через муфту произвести подсоединение к вентилятору.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

>>> Все про аренду авто на Кипре <<<

Калорифер – практичное и простое в исполнении устройство, способное быстро обеспечить комфортную температуру в любом замкнутом помещении. Различают электрические и водяные устройства. Водяной калорифер можно сделать своими руками. Собрать и подключить прибор к системе центрального отопления можно самостоятельно, а соблюдение рекомендаций по монтажу сделает его работу максимально эффективной.

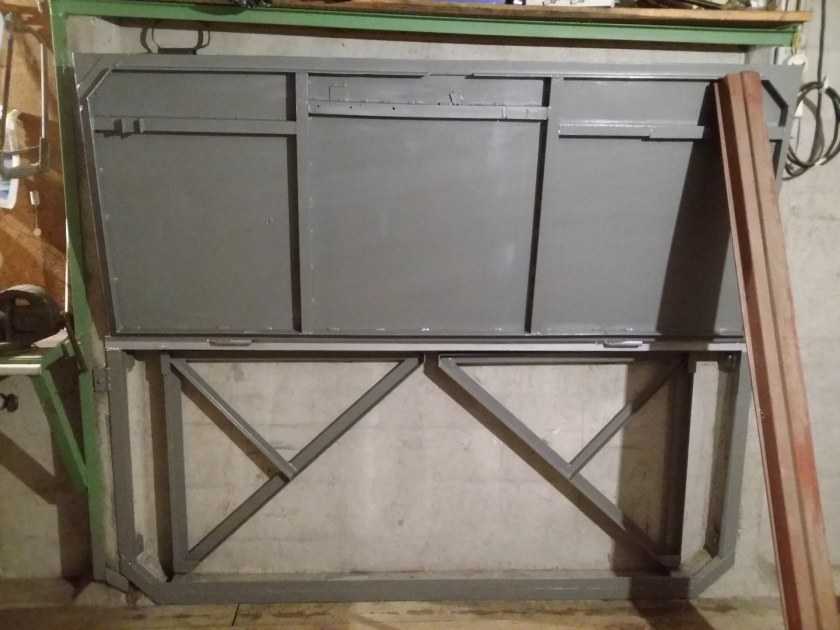

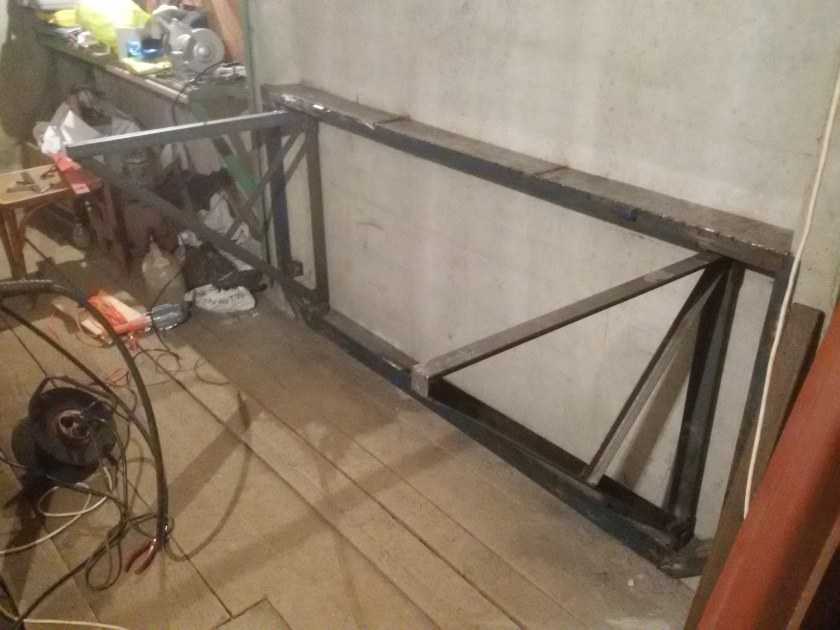

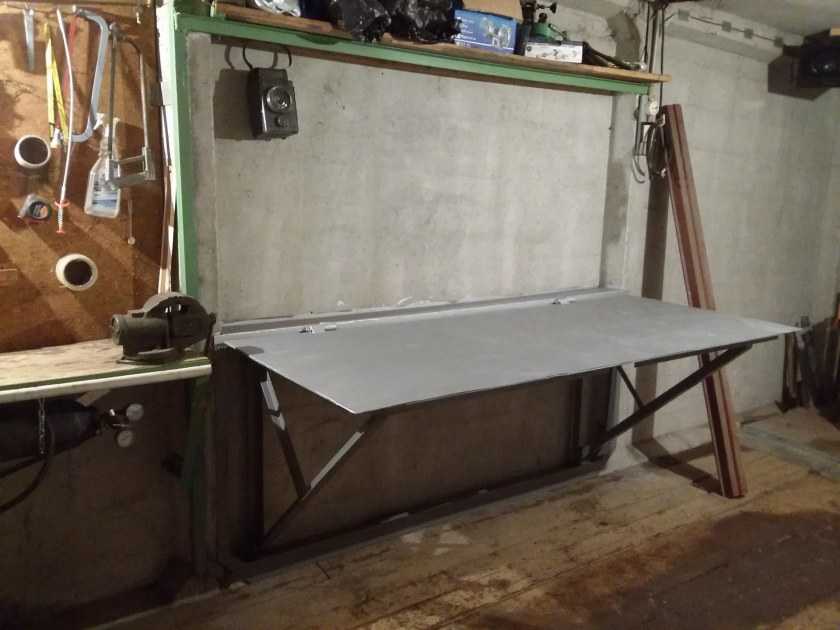

Складывающийся стол

Отличный вариант самоделки своими руками в гараж – стол со складывающейся столешницей. Лучше всего делать столешницу навесной конфигурации. Это идеальное решение для компактного помещения. Стол можно использовать в качестве рабочего места.

Для изготовления нужны такие материалы:

  • ДСП;
  • петли для мебели;
  • крепёжные элементы для древесины;
  • фурнитура;
  • бруски дерева;
  • крепёжные анкеры.

Подобного рода самоделки для гаража своими руками изготавливаются в несколько этапов (размеры и форму стоит подбирать под свои потребности и помещение):

  1. Выполнить сквозные отверстия в бруске, и прикрепить его к стене анкерами.
  2. Разметить и сделать отверстия в будущей столешнице и точках монтажа уголков.
  3. Прикрепить столешницу к бруску петлями.
  4. Установить держатель столешницы в закрытом положении. Для этого подойдёт крючок, шпингалет или простейший замок.
  5. Смонтировать опоры на петли. Устанавливать нужно так, чтобы они прилегали к столешнице при складывании стола.

Дополнительные функции

Более дорогие модели тепловентиляторов имеют ряд дополнительных функций:

  • Брызгозащитный корпус. Он позволяет использовать устройства в помещениях с повышенной влажностью, например, в ванной;
  • Таймер. Это удобно, ведь прибор автоматически выключается в указанное время;
  • Функция «поддержания температуры», которая позволяет сохранять нужный микроклимат в помещении;
  • Функция «защита от перегрева» и отключения прибора при опрокидывании;
  • Удобный дисплей и сенсорное управление;
  • Встроенный увлажнитель воздуха. Для этого предусмотрена специальная емкость для воды.

Важно, чтобы в приборе было термореле, которое отключает устройство в случае его перегрева. Но даже эта опция не отменяет необходимости постоянно следить за тепловентилятором, чтобы его случайно не накрыли. Конечно, в таком случае система сработает, но вероятность возгорания легковоспламеняющихся материалов не исключена

Это особенно актуально для моделей со спиралью. Ну и не стоит забывать о правиле, что минимальное расстояние от обогревателя до любого другого предмета должно быть более 50 сантиметров

Конечно, в таком случае система сработает, но вероятность возгорания легковоспламеняющихся материалов не исключена. Это особенно актуально для моделей со спиралью. Ну и не стоит забывать о правиле, что минимальное расстояние от обогревателя до любого другого предмета должно быть более 50 сантиметров.

Скажем пару слов и о дизайне. Тепловентиляторы — это не только источник тепла, но и во многих случаях стильный прибор. Производители выпускают обогреватели во всевозможных цветах, которые радую взор плавностью линий и разнообразием форм.

Основные требования к приборам собственного производства

Предположим, что вы приняли решение самостоятельно изготовить электрический обогреватель. Вне зависимости от того, какой тип отопительного прибора выбран, желательно, чтобы агрегат отвечал следующим требованиям:

  • эргономичность, простота сборки и перевозки,
  • надежность и безопасность,
  • максимальная экономичность,
  • высокая производительность и эффективность,
  • прочность и долговечность,
  • компактность и небольшой вес,
  • доступность материалов, инструментов и конструктивных элементов во время сборки и в случае ремонта.

Важно: считается, что электрические конвекторы, инфракрасные и кварцевые обогреватели в наибольшей степени отвечают вышеупомянутым требованиям. Именно поэтому данные разновидности обогревателей и пользуются наибольшей популярностью среди владельцев жилых и нежилых помещений

Почему стоит обратить внимание на электрообогреватели домашнего производства? Дело в  том, что, покупая фабричный обогревательный прибор, потребитель не всегда остается доволен его техническими характеристиками. Самодельные обогреватели обладают следующими достоинствами:

Самодельные обогреватели обладают следующими достоинствами:

Несмотря на все вышеперечисленные преимущества, электрический обогреватель нельзя назвать идеальным прибором, ведь у него есть одно спорное качество — это безопасность. Помните, что любой самодельный бытовой электроприбор нуждается в тщательном тестировании перед регулярным использованием!

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

В основном популярностью пользуются такие виды инструмента:

  • Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
  • Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
  • Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
  • Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

  • взрыхлить землю, тем самым насытив её кислородом;
  • нарезать ряды для посева культур и их присыпать;
  • избавить растения от влияния сорняков и т. п. ;
  • использоваться вместе с мотоблоком;
  • разбивать комки почвы и выравнивать грунт.

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

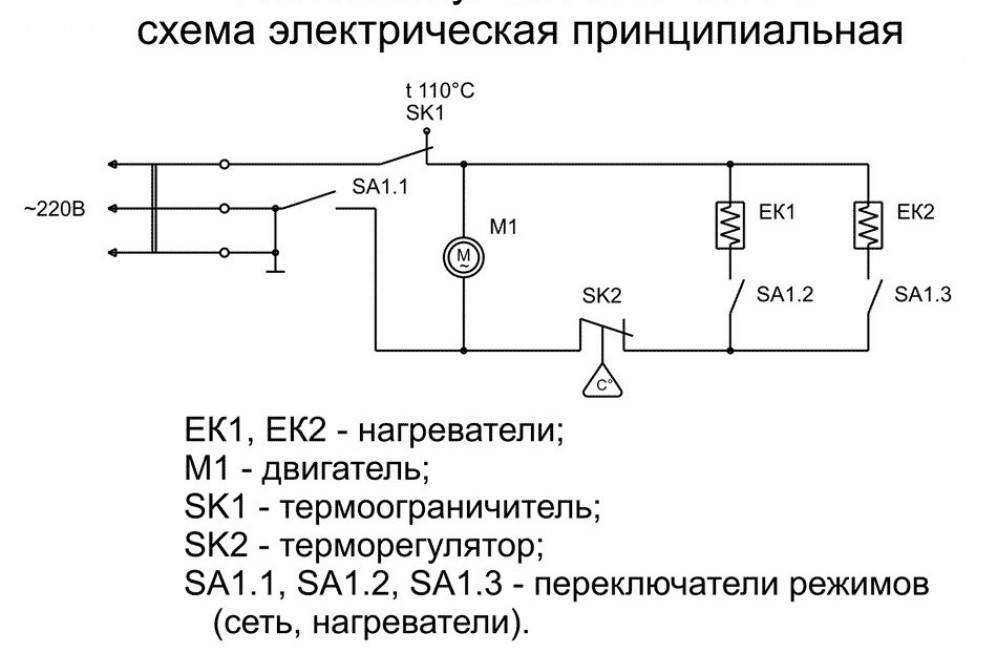

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

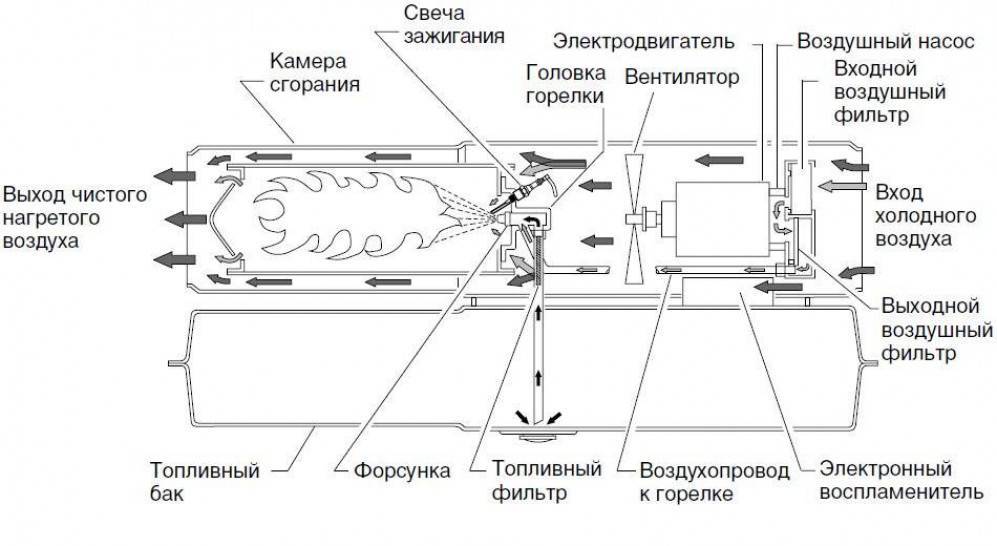

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

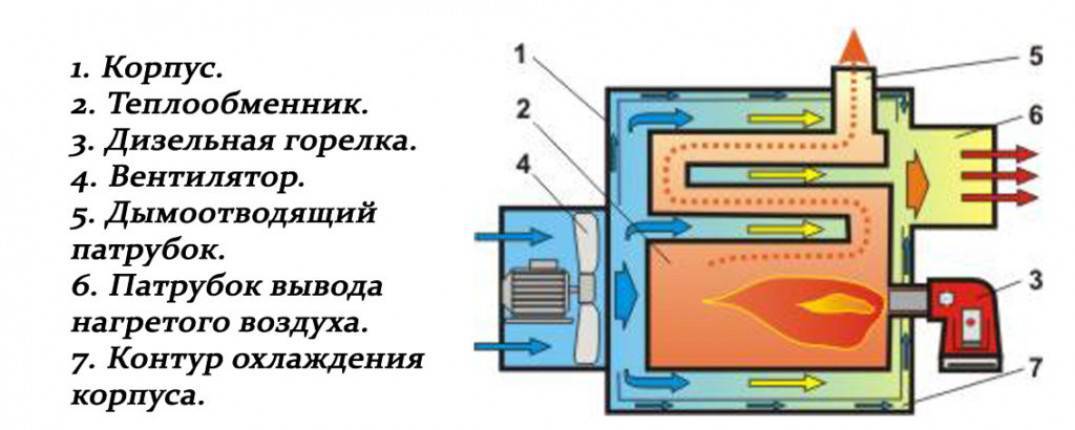

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

  1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
  2. На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
  3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
  4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
  5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
  6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
  7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Особенности тепловентиляторов и их сфера применения

Они представляют собой компактные обогревательные агрегаты, которые при включении начинают сразу же обогревать воздух. Для отопления больших площадей такие приборы не подходят, но вполне способны обогреть одну жилую комнату. Все тепловентиляторы имеют три основных узла:

  • Корпус. Он предохраняет конструкцию и ее владельцев от непосредственного с ней контакта, поэтому об него нельзя обжечься. К тому же сам вентилятор защищен специальной металлической решеткой, через нее нагретый воздух направленно поступает в помещение.
  • Вентилятор. Этот элемент нагнетает воздух.
  • Нагреватель. Он может быть трубчатого, спиралевидного и керамического вида. Имеется еще и водяной, в котором нагревателем выступает горячая вода, подающаяся из труб отопления.

Принцип работы каждого из них схож: холодный воздух помещения захватывается вентилятором и поступает к нагревательному элементу, который обогревает и выпускает его уже горячим наружу.

Данный вид обогревателей отличается скромной мощностью, но при своих малых габаритах вполне может справиться с обогревом небольшого помещения. При его использовании абсолютно исключена вероятность возгорания.

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

Особенности сборки некоторых видов тепловентиляторов

Существует несколько видов тепловентиляторов, у каждого из них, вполне закономерно, есть свои характерные плюсы и минусы. Перед тем, как приступить к сборке вентилятора своими руками, следует ознакомиться с некоторыми особенностями прибора.

Тепловентилятор

Собрать простейший тепловой вентилятор своими руками не составит труда для домашнего мастера. Часть необходимых деталей можно найти в запасах старой техники, хранящихся в кладовке или гараже. Калорифер своими руками можно собрать на базе старого системного блока компьютера. Для этого понадобится:

  • Лист текстолита размером 20×30 см.
  • Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.
  • Системный блок (детали, кроме кулера, из блока удаляют).
  • Блок питания 12В.
  • Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.
  • Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.

Конструкция калорифера очень простая и самостоятельно собрать его не составит труда

  1. Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).
  2. Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).
  3. Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.
  4. Каркас со спиралью устанавливается в системный блок.
  5. Блок питания 12В подключается к кулеру.
  6. Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.

Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор. Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе. При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Понадобиться следующий перечень материалов:

  • Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).
  • В качестве нагревательного элемента используется спираль от ненужной электроплиты.
  • Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.
  • Термореле, размыкающее цепь при перегреве, выключатель,
  • Лист асбеста.
  • Металлическая решетка.
  • Кабель и крепежные материалы (заклепки или болты с гайками).

Сборка производится в несколько этапов:

  1. Электродвигатель и вентилятор прикрепляются в конце трубы.
  2. Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).
  3. Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.
  4. Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.
  5. С обоих концов трубы устанавливаются металлические защитные решетки.
  6. Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.

ПОСМОТРЕТЬ ВИДЕО

По желанию на трубу крепят слой теплоизоляции. С одной стороны, это повышает уровень безопасность во время проведения работ, с другой – снижает теплоотдачу устройства.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона. Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов. Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой)

Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля

Подготовка трансформатора

Трансформатор составляет пара катушек с обмоткой из изолированной проволоки, одна обвивка – первичная, иная – вторичная.

Для переделки инверторного прибора изменяется только вторичная катушка. Ее нужно переделать для сокращения вольтажа и повышения силы тока. Для этого снимается имеющаяся обвивка и наматывается новая из покрытого изоляцией кабеля.

Демонтаж производится как можно аккуратнее чтобы не повредить нужную обмотку, витки должны ложиться вплотную.

Число и толщину витков можно определить на специализированных онлайн-сервисов.

По завершении укладки провода обмотки покрываются изолирующим материалом.

Тепловентилятор из хлама своими руками (видео)

В видео вы наглядно увидите, как делается тепловентилятор из различных элементов, которые могут остаться от уже неработающих узлов бытовых приборов.

Для рассматриваемой модели тепловентилятора понадобиться:

  • Крышка с кулером от блока питания;
  • Поломанный фен;
  • Пластиковая решетка от вентиляции;
  • Шнур от утюга с вилкой;
  • Текстолит;
  • Куски фанеры.

Пошаговое руководство:

  1. Установка нагревательного элемента. Из узких полос текстолита делается рамка, на нее зигзагом навивается спираль, которую изъяли из фена. В текстолитовой конструкции готовятся отверстия, и в них проделывается проволока. На нее закрепляется спираль, чтобы она не касалась материала рамочки. В итоге спираль исполняет роль большого переменного резистора.
  2. Подключение вентилятора. На созданной рамке со спиралью с помощью измерителя напряжения находят участок с наименьшим переменным напряжением. На плюс нужно запаять диод, а на минус – присоединить проводок с кулера. Эта схема полностью заменяет блок питания.
  3. Выполнение корпуса. Боковые стенки прикручиваются шурупами к крышке кулера, а в оставшуюся пустую стенку – вставляется решетка и фиксируется клеем из термопистолета.

Полученный прибор потребляет немного электроэнергии, работает бесшумно и вполне может обогреть определенные места в комнате. Например, если при работе в мастерской мерзнут ноги, то можно установить тепловентилятор под стол, и он будет обогревать их.

Если нужно обеспечить качественный прогрев помещения перед подачей центрального отопления или после его завершения, в период, когда наблюдаются особенно холодные дни, то лучше самодельного тепловентилятора – не придумаешь. Он компактный, экономичный и продуктивный, его можно создать из подручных средств

Тепловая завеса является разновидностью отопления больших, по площади и объёму, помещений, в основном производственного и коммерческого назначения.

Устройство тепловой завесы представляет собой теплообменник, с повышенной площадью теплоотдачи, за счёт применения алюминиевых ламелей, нанесённых на циркуляционные медные трубки самого теплообменника. Вентилятор, большого объёма подачи, засасывая воздух из помещения, выбрасывает его обратно в помещение, пропуская через теплообменник, по которому циркулирует вода.

Гидравлическое подключение позволяет производить монтаж водяных тепловых завес непосредственно на стены, максимально близко к дверному проёму и даёт возможность крепления в трёх положениях:

  • вертикально,
  • горизонтально с патрубками присоединения снизу и
  • горизонтально – патрубки сверху.

Это позволяет оптимально направлять тёплый воздух вниз или вбок, отсекая холодные потоки воздуха с улицы, создавая воздушный барьер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
