Сплит-система: что это такое, основные отличия сплит-системы от обычного кондиционера
Сплит-система представляет собой кондиционер, который производится с двумя блоками: внутренним и внешним. Эстетичные модели пришли на смену массивным кондиционерам. Разделение конструкции на шумный внешний и тихий внутренний блоки позволило значительно сэкономить пространство. Можно сказать, что сплит-система и кондиционер не сильно отличаются и являются одной разновидностью климатического оборудования.
Но некоторые отличия стоит отметить:
- Дизайн. Сплит-системы представлены разнообразными вариациями внешнего вида, что позволяет их использовать в различных интерьерах как функциональное дополнение.
- Технологичность. Климатические системы по сравнению с кондиционером оборудованы большим арсеналом полезных функций. Это может быть дистанционное управление или климат-контроль.
- Шумовые характеристики. Сплит-системы отличаются более бесшумной работой, чем стандартные кондиционеры.
Особой популярностью пользуются компактные модели для дома Разница также в том, что в моноблочном устройстве конденсат собирается в специальной емкости, которую требуется периодически осушивать. В двухмодульных системах такого не происходит, так как жидкость сама сливается через дренажную трубку.
Отличия в климатическом оборудовании
Сплит-конструкция отличается сложным взаимодействием между блоками. При этом фреон перемещается из внешнего элемента во внутренний.Чтобы все части системы исправно функционировали требуется грамотная установка сплит-систем. При этом монтаж стоит доверить специалистам.
Канальные кондиционеры
Сплит системы монтируются за подшивным, подвесным потолками, которые полностью закрывают внутренний блок оборудования. Распределение теплого или холодного потоков воздуха осуществляются по теплоизолированным воздуховодам, которые тоже ставят в межпотолочном пространстве. В результате такие конструкции хорошо охлаждают сразу несколько комнат.
Канальное оборудование работает без шума, а сами блоки ставят обычно в хозяйственных помещениях подальше от людей – кладовых комнатах, в конце коридора, в подсобках.
К плюсам канальных кондиционеров можно отнести:
- Очищение, обогрев, охлаждение воздуха.
- Система выглядит эстетично, так что подойдет к любому интерьеру.
- Комплект оборудования полностью заменяет несколько бытовых настенных моделей.
- Есть канал для поступления свежего воздуха с улицы (экономия денег на организацию системы вентиляции).
- Устройство справляется с работой на большой площади. Мощность техники 12-25 кВт, которой хватает для охлаждения и обогрева офиса, коттеджа или 5к квартиры.
- Управление системой возможно при помощи ДУ пульта.
К минусам охлаждающего устройства канального типа можно отнести сложность раздельной настройки температуры в разных комнатах. Но этот вопрос решается при помощи установки термостатов. Правильно подобрать канальный кондиционер и выполнить монтаж помогут специалисты компании cc-online.ru. Они смогут грамотно выполнить работу, предоставят гарантию на технику.
Где применяют кондиционеры кассетного типа
Один или несколько агрегатов можно разместить в помещениях различного функционального предназначения. Главное, чтобы они были просторными и имели достаточную высоту потолка. Кроме того, обязательное условие – наличие секционного подвесного потолка. Чтобы равномерно охладить воздушные потоки, такие агрегаты можно купить и установить в:
- большой квартире или особняке;
- офисном помещении;
- вестибюле или холле;
- зале для проведения конференций;
- сфере HoReCa;
- спортивном комплексе;
- магазине или торговом центре;
- кинотеатре;
- медицинском или учебном заведении;
- административном учреждении.
Устройства можно соединить в единую мультисплит-систему.
Интересно узнать: Как правильно выбрать кондиционеры для квартиры: 3 главных параметра выбора
Достоинства и недостатки оборудования
Климатическая техника игры на кассете, помимо классической, имеет свои плюсы и минусы. О чем мы поговорим более подробно позже.
Основные преимущества кассетных моделей
Явным преимуществом сплит-кассетных систем является равномерность распределения воздушного потока по площади помещения.
Кроме того, этот преобладающий фактор напрямую связан с потребностями монтажа, согласно которым установка подвесного потолка предусмотрена исключительно в центральной части помещения.
Благодаря оптимальному расположению кассеты и такому же оптимальному распределению воздуха можно более эффективно охлаждать помещения до необходимой температуры.
Еще одно преимущество – архитектурная составляющая. В то время как классические сплит-системы с внутренними настенными модулями создают реальные проблемы с точки зрения организации дизайна, кассетные модули здесь проще.
Один из вариантов дизайна комнаты, где по проекту предполагается установка кассеты на потолке. Довольно привлекательное решение, исключающее видимую разводку силовых каналов и кабелей
Кроме того, кассеты, часто встраиваемые в потолок, становятся элементами дизайна, повышающими его общую привлекательность. Особенно это отмечается в дизайне офисов и административных помещений.
Очевидные недостатки техники
Кассетные сплит-системы также имеют довольно серьезные недостатки. Ограничения на установку рассматриваются как один из этих очевидных недостатков. В частности, возможность установки оборудования только в местах с подвесным потолком.
В то же время не все потолочные конструкции могут соответствовать требованиям к установке, поскольку требуется некоторое пространство между реальным потолком и подвесным потолком.
Результат неплотного уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло ревности; 4 – корпус распределительного щита; 5 – уплотнение; 6 – охлаждаемый воздух; 7 – потеря охлажденного воздуха из-за негерметичности
Недостатком таких систем может быть плохая изоляция между нижней частью корпуса кассеты и распределительной панелью (изображение выше). В этом случае охлажденный воздух попадает в пространство под потолком и конденсируется.
В результате отмечается эффект протечек, а как следствие – разрушение части конструкции подвесного потолка. Однако этот недостаток можно устранить технически, при помощи качественного утеплителя.
Выбор кассетного кондиционера
Ранее мы уже успели упомянуть о некоторых особенностях выбора кассетного кондиционера. Давайте подробнее остановимся на этом вопросе.
Обратите внимание на следующие особенности:
Размер помещения
Об этом мы уже говорили ранее в статье. ОБЯЗАТЕЛЬНО учтите высоту потолков и площадь, тщательно измерьте габариты комнаты. Бывают ситуации, когда на этом этапе оказывается, что помещение не подойдет для установки и грамотной эксплуатации «кассетника». Приходится выбирать другой тип кондиционера. Лучше узнать это еще до покупки аппарата;
Мощность кондиционера
Если размеры комнаты позволяют установить кассетный кондиционер, следует позаботиться о подборе мощности аппарата. Стандартный расчет выглядит так: 1 кВт = 10 кв.м. Однако, эту формулу нельзя назвать универсальной. Грамотный менеджер по продажам должен произвести более детальный расчет с учетом тех данных, которые вы получите после измерения габаритов помещения;
Тип (инверторный/не инверторный)
Не инверторные кондиционеры были широко распространены в прошлом веке, но их все еще можно найти на прилавках. Такие аппараты стоят дешевле, но неэкономичны и издают повышенный уровень шума. Если вы хотите тишины и беспокоитесь о счетах за электричество, лучше приобрести инверторный кассетный кондиционер;
Стоимость и монтаж
Компактные маломощные «кассетники» можно приобрести за 40-50 тысяч рублей. Стоимость промышленных и полупромышленных аппаратов частенько достигает 100 и более тысяч рублей. Также прибавьте к этой сумме стоимость монтажа: от 10-15 тысяч до 50 тысяч рублей, в зависимости от технических особенностей аппарата и региона проживания.
Пару слов о самостоятельном монтаже. Кассетный кондиционер стоит немалых денег, поэтому неудивительно, что некоторые покупатели хотят сэкономить на установке. Мы настоятельно не рекомендуем монтировать «кассетник» самостоятельно, если у вас нет достаточного опыта и квалификации.
Поверьте, лучше один раз потратиться на качественную установку и затем долгие годы наслаждаться эксплуатацией, чем разбираться с поломками, тратя на них свое время и деньги. Порой последствия некачественного монтажа обходятся владельцу дороже, чем изначально грамотная установка от профессионалов.
Далее мы расскажем, как профессионалы осуществляю установку кассетного кондиционера. Это не руководство к действию, информация предоставляется в ознакомительных целях.
Разделение задач
Теперь поговорим о сплит-системах. Это вид кондиционеров, состоящий из двух блоков:
- Наружный с компрессором монтируется на внешней стене здания.
- Внутренний — устанавливается в помещении.
Это целый раздел климатического оборудования, который включает в себя несколько видов.
Настенные модели чаще всего встречаются в квартирах, небольших магазинах и офисах. Они занимают немного места и практически не шумят в работе. Блоки соединены между собой трубопроводами (при желании они монтируются в стену). Возможно использование антибактериального, угольного или сетчатого фильтра для очистки воздуха. Они легко монтируются, обладают низким уровнем шума. Но не рассчитаны на работу в помещениях большой площади (не более 70 м²).
Напольно-потолочная сплит-система отличается двоякой установкой: либо на стене у пола, либо на потолке (при этом отсутствует прямое обдувание людей).
Вариативность монтажа позволяет использовать этот тип кондиционера для обслуживания больших помещений с равномерным направлением воздушного потока вдоль потолка (потолочный монтаж) или для маленьких, заполненных помещений. Большинство данных кондиционеров имеют специальную систему снижения разницы температур в верхней и нижней зоне помещения.
Мобильные сплит-системы отличаются от обычных лишь тем, что не требуют монтажа. Такие устройства легко перемещать или перевозить (например, чтобы установить на даче). Внешний блок всегда должен быть за пределами той комнаты, в которой стоит внутренний (например, оставаться на веранде или в подсобном помещении).
Колонные кондиционеры напоминают узкий шкаф, чаще всего их устанавливают в больших залах. Сильный воздушный поток, создаваемый устройством, через жалюзи направляется в потолок и равномерно расходится по всему помещению. Эти системы отнимают часть пространства, поэтому иногда покупатели делают свой выбор в пользу кассетных аппаратов.
Их внутренние блоки «прячутся» за навесным потолком, поэтому вы сможете видеть только внешнюю декоративную решетку. Холодный воздух подается сразу в четырех направлениях. Монтаж такого устройства потребует сложного и тщательного расчета систем воздуховодов. Из-за большой охлаждающей мощности. Устанавливаются подобные модели в холлах гостиниц, промышленных помещениях.
Много комнат – один кондиционер
Мульти сплит-система отличается от обычной лишь наличием не одного, а двух и более внутренних блоков, которые связаны с одним внешним. Это полезно в тех случаях, когда необходимо установить комфортную температуру сразу в нескольких комнатах. При этом, для каждого помещения можно выбрать свой режим работы кондиционера. Монтируются они, как в городских квартирах, так и в торгово-офисных зданиях и на предприятиях.
Канальные кондиционеры предназначены для охлаждения или обогрева больших площадей. Это агрегаты так называемого скрытого типа: его внутренний блок невидим для человека. Он монтируется так, чтобы шум не мешал деятельности человека. Как правило, это пространство за навесным потолком.
Канальный тип отличается тем, что работает на приточном воздухе (выполняет функции вентилирующего устройства) и способностью обслуживать несколько помещений от одного внешнего блока. Такой тип прибора сложен для установки и требует свойств помещения. Также для канальных кондиционеров часто требуется отдельный монтаж пульта управления: он устанавливается отдельно, на стену.
Прецизионные стоит устанавливать в больших залах, площадью до 300 м². Эти устройства необходимы для точного поддержания заданной температуры там, где параметры воздушной среды особенно важны. Например, в офисах, где хранится и работает сложное электронное оборудование, на телефонных станциях, складах.
Системы чиллер-фанкойл – это холодильные машины, которые позволяют создавать индивидуальные температурные условия в каждом помещении, где установлены внутренние блоки (собственно, фанкойлы). Главная отличительная особенность, выделяющая этот вид сплит-систем, – использование воды, вместо фреона. Иногда для дополнительного обогрева помещения необходима установка бойлера.
Центральный кондиционер – самое сложное устройство. Такие системы нужны для предварительного нагрева (или охлаждения) воздуха и его распределения по воздуховодам. Среди них выделяют: прямоточные системы центрального кондиционирования (используются уличный воздух) и аппараты с функцией рециркуляции (работают, смешивая воздух снаружи и внутри здания).
Указанные последними три вида сплит-систем являются промышленными. Использовать их в жилых домах нецелесообразно, так как они обладают очень большой мощностью.
Работа и размещение устройств внутреннего и наружного блоков сплит системы
Принцип работы сплит системы следующий:
- на хладагент (фреон), находящийся во внутреннем блоке, воздействует теплый воздух помещения, в результате чего он переходит в газообразное состояние, при этом давление на него возрастает;
- фреон перемещается в устройство наружного блока сплит системы, в котором давление еще выше, что приводит к повышению температуры конденсации газа и повышению КПД всего устройства. Здесь хладагент конденсируется, передавая тепловую энергию внешней среде;
- Следующий этап того, как работает сплит система, — возвращение фреона уже в жидком состоянии во внутренний блок;
- начинается новый цикл.
Если сплит-система не только охлаждает воздух, но и может его подогревать, то при включении функции нагрева фреон будет переходить в газообразное состояние во внешнем блоке, а во внутреннем — конденсироваться.
Для размещения устройства наружного блока сплит системы, также как и для внутреннего блока, необходимо подобрать оптимальное место в помещении, имея в виду следующее:
- внешний блок, который будет выделять тепло, нельзя устанавливать в маленьких закрытых и не вентилирующихся комнатах;
- внешний блок надо прикреплять к капитальной стене. При монтаже его на крыше укладка мягкой кровли на нее исключена;
- настенно-потолочный внутренний блок монтируют на ровную поверхность, размеры которой больше габаритов устройства;
- для кассетных кондиционеров под подвесным потолком следует предусмотреть достаточное по своему размеру пространство;
- дренажный шланг должен иметь наклон в направлении слива не менее чем 1—2°.
Устройство бытового кассетного кондиционера
Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.
Комплект кассетной сплит-системы составляют модули:
- Внешний (уличный).
- Внутренний (квартирный, офисный).
Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.
Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах
Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.
Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.
Строение внешнего модуля
Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.
Блочный уличный модуль содержит внутри следующие компоненты:
- компрессор;
- конденсатор;
- вентилятор;
- элементы автоматики;
- электрические детали.
Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.
Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка
Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.
Особенности внутреннего блока
Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

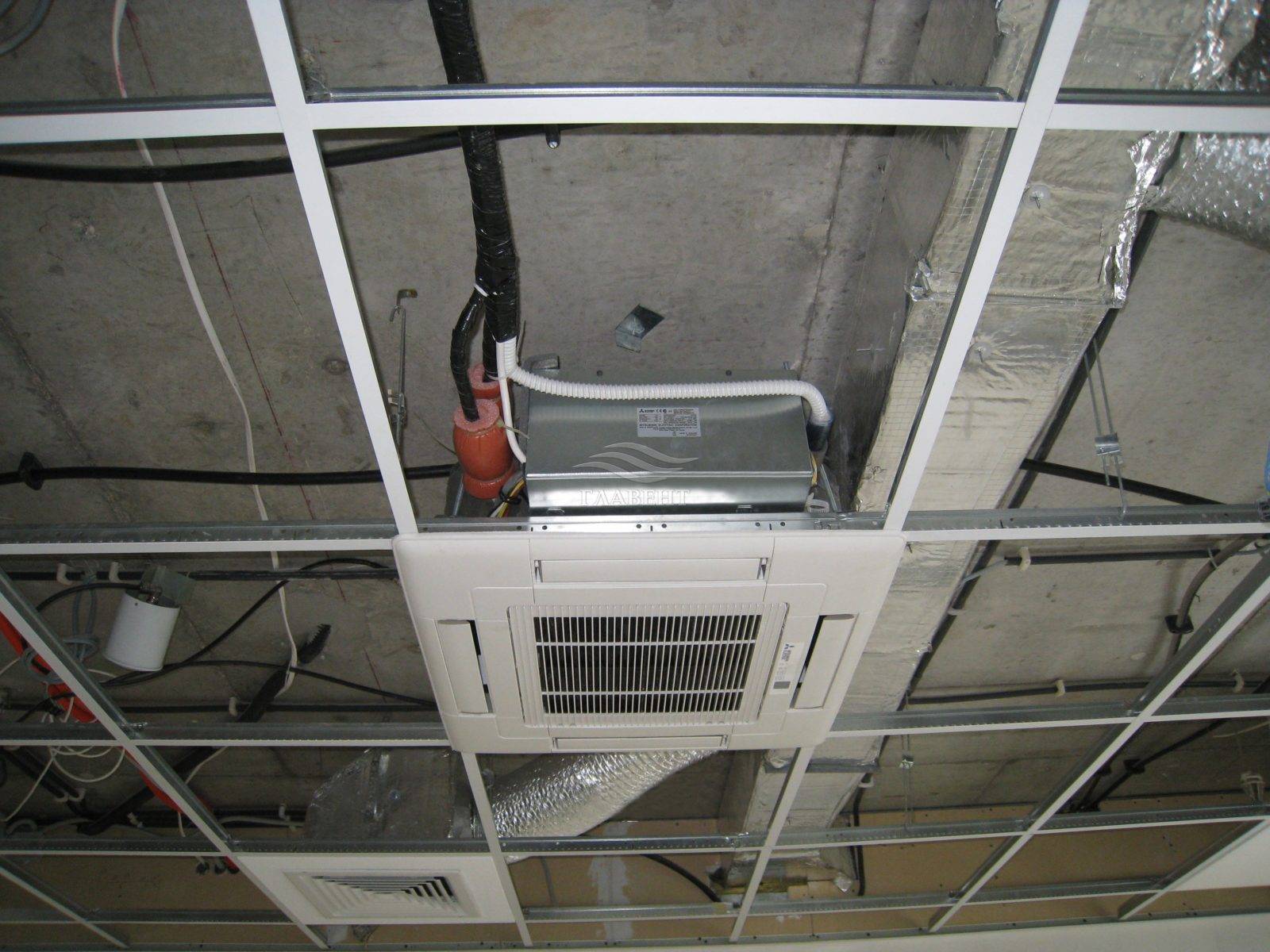

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.
Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка
Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:
- Воздухозаборную решетку.
- Фильтр грубой очистки.
- Фильтр ионизатор.
- Жесткую раму.
- Лицевую накладку.
- Распределительные жалюзи.
Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.
По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.
Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей
Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.
Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.
Разновидности кондиционерных блоков
В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.
Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:
- Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
- Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
- Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
- Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
- Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
- Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)
Работа кондиционера в режиме обогрева
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Предлагаем ознакомиться Как почистить фильтр кондиционера
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.
Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:
- Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
- Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
- Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.
Слева направо: колонный, кассетный и потолочный модуль
- Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
- Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
- Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.
Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.
- более высокая цена оборудования при одинаковой стоимости монтажа;
- внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
- наружный агрегат отличается габаритами и приличным весом;
- стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.
В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).
Выводы и полезное видео по теме
Приложенный ниже видеоролик поможет углубить и закрепить полученные по теме знания:
Принцип работы любого кондиционера, независимо от марки, типа, достаточно прост. Так как в его основе простейшие физические явления. В тоже время следует помнить, что климатическое оборудование имеет различные технические характеристики. Кроме того, кондиционеры отличаются надежностью, эффективностью, удобством в управлении. Что нужно учитывать, как и будущий переход на безопасный фреон, так как эта особенность может привести к финансовым потерям.
