Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Сфера применения и разновидности бензиновых горелок

Основная задача бензиновой горелки подготовить смесь из воздуха и паров бензина и подать ее на выходное сопло. Конкретные горелки конструкционно отличаются между собой по параметрам, зависящим от назначения: для турпоходов, для плавки металла или работ с кровельными материалами.

Горелка туристическая бензиновая может быть насосной/безнасосной, шланговой/бесшланговой. В насосные агрегаты топливная среда подается насосом, они менее безопасны и более функциональны, имеют меньше эксплуатационных сбоев, при этом стоят и весят больше. В безнасосных движение рабочей среды осуществляется по принципу естественной циркуляцией в процессе нагревания среды, эти конструкции легче по весу и намного дешевле первого варианта.

Шланговые устройства имеют два раздельных конструкционных элемента: бак и горелку, соединяемые между собой при помощи шлангов. Это безопасные устройства, благодаря хорошей визуальности схемы в них легко установить утечки или поломки. В бесшланговых конструкциях горелка встраивается в сосуд. Позитив в том, что такие устройства хорошо работают даже при отрицательных температурах внешнего воздуха.

Бензиновая горелка для пайки должна создавать высокотемпературный режим – 1300-1500 С.

Бензиновая горелка для современных кровельных материалов, пришла на смену битумным мастикам. Ее задача нагреть и «приклеить» еврорубероид к крыше. Затем с ее помощью проводят сушку, пайку и обжиг

Справедливости ради, надо отметить, что фаворитом этого процесса являются дизельные горелки, которые менее пожароопасные, но у БГ есть важное преимущество – возможность работы при низких температурах наружного воздуха

Бензиновая туристическая горелка

Классификация горелок

Сущность работы газовых горелок состоит в обеспечении стабильного и непрерывного сжигания топлива в топочной камере котла. Классифицирование оборудования производится на основе четырех главных функций устройства, таких как:

  • поступление газа и воздуха в пропорциях, которые обеспечивают оптимальное соотношение в смеси;
  • непосредственное перемешивание газа и кислорода;
  • создание стабильного горения;
  • обеспечение равномерного возгорания и избежание взрыва при воспламенении.

К отдельному классу причисляется модулируемое оборудование. Отличительной особенностью таких приборов является возможность автоматической настройки на текущие потребности помещения и способность изменять мощность горения в зависимости от температурного режима внутри здания и за его пределами. Ввиду таких возможностей, данный вид оборудования отличается повышенной экономичностью.

Как сделать газовую горелку из паяльной лампы

В этом обзоре автор решил сделать из старой паяльной лампы, работающей на бензине, газовую горелку. Процедура эта несложная, и не займет много времени.

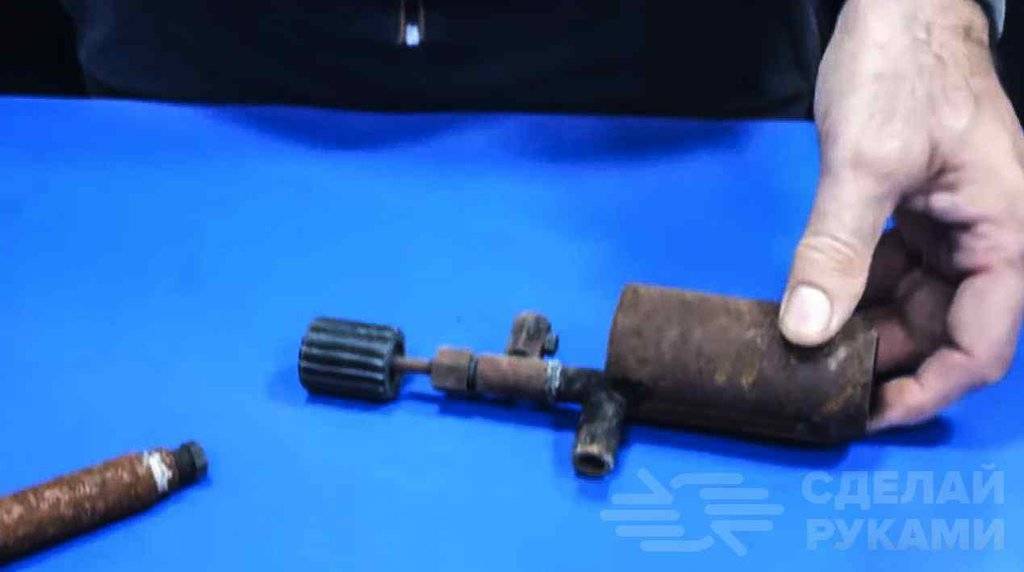

Первым делом необходимо будет снять с паяльной лампы горелку — она и послужит основным элементом нашей самоделки.

По большому счету, это полноценная горелка: подключай шланг с газового пропанового баллона, и пользуйся. Но для того чтобы удобно было ею пользоваться, потребуется еще смастерить ручку и переходник на шланг.

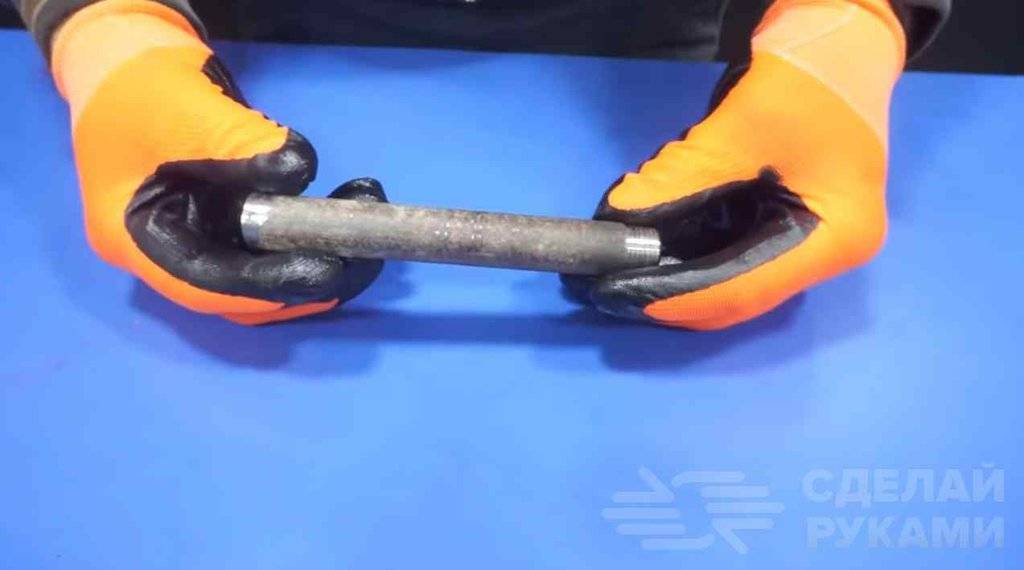

Первым делом необходимо будет отрезать кусок металлической трубки подходящего диаметра и нарезать на конце резьбу.

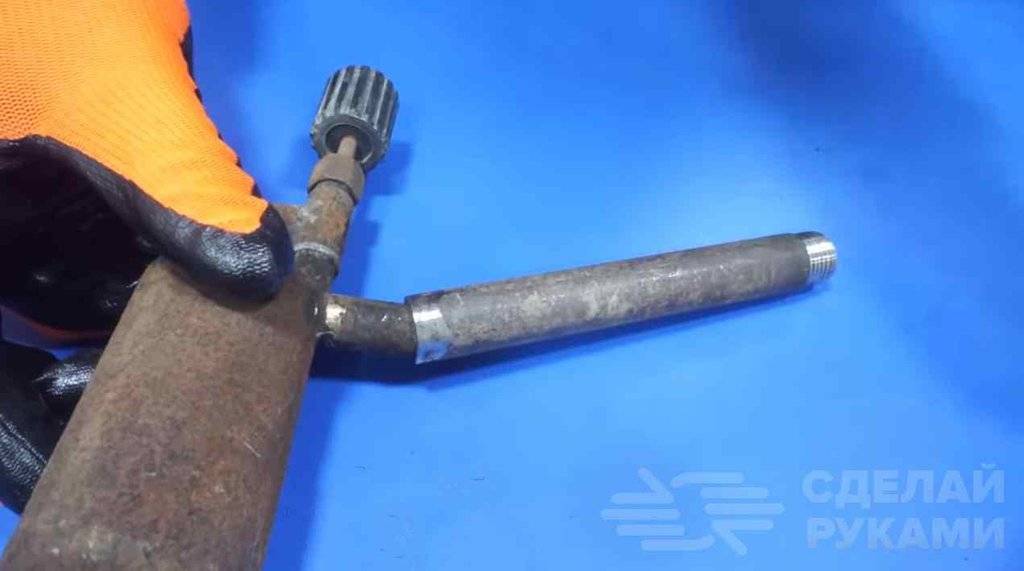

Другой конец трубки (без резьбы) привариваем к нижней части горелки. Сварной шов зачищаем лепестковым диском для болгарки.

Критерии выбора

Выбрать паяльную лампу не сложно, если человек конкретно знает для каких целей ему она потребуется. Если их много — нужно немного потрудиться, но если будет использоваться для простых несложных бытовых целей, можно взять обычную недорогую газовую лампу. Выделяют четыре основных критерия выбора паяльной лампы:

  • конструкция;
  • вид баллона;
  • топливо в баллоне;
  • объём бака.

Устройство паяльной лампы состоит из баллона и горелки, но есть горелки со шлангом, длина которых обычно составляет до 1,5 метра. Обычные горелки используются для простых подъёмных дел, если агрегат лёгок к подъёму. Во всех остальных случаях используется горелка за шлангом и мощным насосом паяльной лампы, особенно в труднодоступных местах.

Также часто баллоны классифицируют по клапанам, в некоторых моделях он присоединен. Это значит, что некоторые горелки можно заправлять, другие же заправке не поддаются и являются одноразовыми. Они намного дешевле и используются только при внезапной необходимости, правда выкидываются сразу же.

Как уже упоминалось ранее, важно выбирать в каталоге лучших ламп по виду топлива, так как такие паяльные лампы могут иметь куда более высокую мощность. Не рекомендуется выбирать газовые горелки, так как они не имеют достаточной производительности для многих целей

Обычно такие лампы используют для разбора старых радио, уборки лакокрасочного покрытия. Для профессиональных целей выбирают исключительно бензиновые и керосиновые лампы.

Что касательно объёма бака, всё зависит от потребностей. Если планируется заправлять бак в дальнейшем, рекомендуется выбрать больший объём, но в пределах комфорта в использовании.

Габаритные баллоны намного тяжелее, лучше выбирать такие объёмные агрегаты только в комплектации со шлангом. Также в более серьезных моделях можно производить ремонт лампы своими руками.

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Хорошо забытое старое: как работать с паяльной лампой

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано.

Ее популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью.

Как же правильно работать с лампой и обслуживать ее?

Бензиновая паяльная лампа состоит из следующих узлов:

  1. Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
  2. Топливного бачка.
  3. Системы подачи горючей смеси к горелке.
  4. Ручного нагнетателя топлива (насоса).
  5. Запорно-регулирующего устройства.
  6. Обратного клапана (не во всех конструкциях).
  7. Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке.

Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.

Ремонт паяльной лампы и проверка ее работоспособности

Если бензиновой паяльной лампой долго не пользовались, то требуется определить её пригодность для работы. Для оценки качества действия устройства выполняют следующие действия:

  • После поджига факела устанавливают степень нагрева внешней поверхности бачка: если прогрев происходит равномерно и постепенно, то параметры факела стабилизируются, а гудение огня становится равномерным. Бачок, однако, не должен нагреваться до температур более 50°С.
  • Наконечник форсунки размещают на расстоянии 20…30 мм от стального листа: при нормальной работающей лампе прогрев будет равномерным, причём по мере увеличения его продолжительности пламя будет стабилизироваться, что объясняется отражением теплового потока от стальной поверхности. Если же при этом пламя временами пропадает или сразу гаснет, то лампой пользоваться нельзя.
  • Проверяют действие обратного клапана: при выключении устройства стравливание смеси над поверхностью бензина в бачке должно происходить самопроизвольно.
  • Проверяют манометром пределы рабочего давления внутри бачка. При нормальной работе лампы эти давления не должны превышать 0,3 МПа. Резкие колебания – следствие неисправности в системе подачи топлива к регулятору.

Техническое обслуживание и ремонт паяльных ламп, работающих на бензине, производятся для обеспечения бесперебойной и равномерной подачи топлива и нужной степени его диспергированности. Чаще всего, засоряется отверстие в форсунке, поэтому комплект принадлежностей к паяльной лампе включает специальную иглу диаметром не более 0,5 мм.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

  1. Не используют для применения низкооктановый бензин.
  2. Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
  3. Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
  4. Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

  • С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
  • С целью проверки герметичности и плотности соединений – не реже раза в месяц.
  • Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

  • установка термоусадочных трубок;
  • расплавление припоя перед пайкой;
  • отогрев металлических водопроводных труб;
  • разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Рекомендации по изготовлению

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Наиболее частые неисправности и причины поломки

Самые распространенные неисправности у паяльной лампы проявляются следующим образом:

  • в корпусе отсутствует или быстро понижается давление, необходимое для нормальной работы;
  • отсутствует пламя ввиду того, что струя топлива из форсунки не отвечает необходимым параметрам;
  • топливо просачивается через стыки и уплотнения;
  • вместо разбрызгивания из жиклера вытекает струя.

Некоторые неисправности можно устранить, имея под рукой необходимый инструмент. Обычно работы по ремонту заключаются в чистке отдельных узлов.

Иногда поломка настолько серьезна, что отремонтировать инструмент без запчастей, применяемых для паяльной лампы, невозможно. К счастью, в хозяйственных магазинах и на специализированных сайтах в Интернете можно найти множество ремкомплектов.

Причиной отсутствия давления в лампе может быть неисправный насос. Его заменяют или ремонтируют своими руками. Быстрое понижение давления происходит, если негерметичны резьбовые соединения, рабочий и предохранительный клапаны.

Проблема решается заменой прокладок, очисткой поверхностей крышек и клапанов, соприкасающихся с корпусом.

Пламя горелки отсутствует, если струя топлива, выходящая из форсунки, очень слабая или прерывистая. Это может произойти вследствие загрязнений, попавших в лампу с некачественным топливом. В этом случае необходимо прочистить все каналы и жиклер подходящими инструментами и промыть лампу чистым бензином.

Топливо просачивается через уплотнения регулировочного крана, если утратила свои свойства сальниковая набивка, которая является герметизирующей прокладкой между корпусом и вентилем крана. Ремонт неисправности заключается в разборке крана и замене сальниковой набивки.

Если топливо вытекает струей из горелки, причина, скорее всего в том, что отверстие жиклера не соответствует норме. До этого нужно убедиться, что инструмент действительно хорошо прогрет. Если при прогреве неполадки подобного рода повторяются, необходимо заменить жиклер горелки.

Бензиновая горелка

Бензиновая горелка предназначена для процесса качественного закрепления (пайки) между собой металлических составляющих единой конструкции с помощью расплавленного металла. Припой, применяемый при пайке, имеет твердое физическое состояние, бывает легкоплавким либо тугоплавким.

Устройство и принцип работы

Приобретая бензогорелку для металлообработки пайкой и сваркой, не следует полагать, что в комплекте содержатся все элементы, необходимые в организации работ. Поскольку у каждого аппарата бензовоздушной горелки чертежи индивидуальны, и не существует четко выделенных конструктивных стандартов, рассмотрим базисную (упрощенную) комплектацию рабочих элементов:

  • бачок для хранения бензина (топлива);
  • воздушный компрессор;
  • бензиновая горелка;
  • бензостойкие шланги, обеспечивающие подачу топлива,
  • подставка.

Бензиновая горелка — нагревательный прибор, в котором процесс горения бензина преобразует его в газообразное состояние. Горение происходит в испарителе, куда форсункой из воздуха подается кислород. В результате чего образуется бензовоздушный горючий коктейль, смесь продукта горения бензина и воздуха, который задействован в рабочем процессе пайки. Поворотный кран, расположенный на ручке, выполняет функцию регулятора направления и мощности пламени.

Преимущества и безопасность работы

Нагревательные приборы для пайки, исходное топливо которых — бензин, благодаря удобству эксплуатации и теплопроизводительности, приобрели широкое распространение в различных сферах.

Положительная характеристика нагревательного устройства — возможность эксплуатации без предварительного разогрева.

Преимущества бензогорелок:

  • относительно небольшие масса и габариты аппарата;
  • портативность и удобство эксплуатации (в сравнении с газовым аналогом);
  • качественная пайка и сварка металлов.

Недостаток эксплуатации устройства — это наличие запаха бензина в недостаточно проветриваемых помещениях. При работе с бензогорелкой запрещено:

  • эксплуатировать устройство по назначению при обнаружении утечки бензина;
  • использовать в качестве топлива не установленные инструкцией вещества;
  • допускать нагрев топливной емкости до 500С;
  • заправлять топливо во время пайки или открывать емкость при неостывшем испарителе;
  • пользоваться в закрытых или непроветриваемых помещениях.

Область применения

Паянию бензогорелкой без труда поддаются твердоплавкие припои и разнообразные металлы и сплавы (латунь, бронза и др). Агрегатом осуществляют термообработку (закалку) небольших инструментов, применяют при художественной обработке древесины и даже размягчают стекло.

Отдельную группу представляют туристические горелки (примус), они бывают бензиновые, газовые и мультитопливные.

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода.

Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см.

Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм.

Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься.

То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

  • старая, вышедшая из строя газовая горелка;
  • тонкая медная трубка (10 мм);
  • медная проволока;
  • игла со шприца;
  • болт No 8.

А выполняется все так.

  1. Сначала подготавливается трубка для горелки (используется напильник).
  2. Форсунка выполняется из медицинского шприца.
  3. Трубка соединяется с проволокой.
  4. Соединяются 2 куска медной трубки.
  5. Вставляется регулировочный болт.
  6. Тестируется регулировка устройства.
  7. Выполняется штатив для горелки.
  8. Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

  1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
  2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
  3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
  4. Давление газа устанавливается до режимного значения, открывается вентиль.
  5. По шлангам топливо поступает к пропановому прибору.
  6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
  7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

  • работать рядом с открытым огнем;
  • баллон держать в наклонном состоянии;
  • располагать под солнцем сосуды;
  • осуществлять работы без редуктора;
  • проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки.

Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях.

В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как самостоятельно сделать газовую горелку на пропане:

Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, собрать пропановую горелку сможет каждый домашний умелец

При этом важно соблюдать правила пожарной безопасности и использовать только качественные материалы, разрешенные к применению в системе бытового газоснабжении. Но если вы не уверены в собственных силах, такое устройство лучше приобрести в магазине. Если вам приходилось самостоятельно собирать пропановую горелку, пожалуйста, поделитесь своими знаниями с нашими читателями, расскажите, на каком варианте остановились именно вы

Почему его выбрали и были ли трудности в процессе работ. Возможно, у вас есть схема устройства и фото готовой самоделки – прикладывайте наглядную информацию в обсуждении материала

Если вам приходилось самостоятельно собирать пропановую горелку, пожалуйста, поделитесь своими знаниями с нашими читателями, расскажите, на каком варианте остановились именно вы. Почему его выбрали и были ли трудности в процессе работ. Возможно, у вас есть схема устройства и фото готовой самоделки – прикладывайте наглядную информацию в обсуждении материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
