Разновидности обвязки для ванны
Изучив некоторые тонкости вопроса, что такое обвязка ванны, можно ознакомиться с особенностями конструкции разных моделей. Производятся изделия трех видов:
- Универсальная модель с пробкой на цепочке, предназначенная для ванны любого типа — акриловой, стальной, чугунной. Это устройство, состоящее из сифона, сливной горловины с металлической накладкой для крышки, переливной горловины с накладкой того же типа и гибким шлангом, соединяющим сливную горловину с переливной натягиванием на штуцер или с помощью гаек, отличается простотой конструкции и невысокой стоимостью.
- Полуавтоматическое устройство, характерной особенностью которого является поворотный рычаг, тросиком связанный с пробкой. В зависимости от направления вращения этой детали, открывается или закрывается слив.
- Автоматическая обвязка для ванны отличается простотой в использовании и отсутствием хрупких деталей. Закрыть или открыть слив можно, слегка нажав на пробку, что легко сделать даже пяткой. Очень удобны автоматы, в которых предусмотрена возможность набирать воду и открывать слив в полуавтоматическом режиме. Устанавливать смеситель при такой системе слива-перелива нет необходимости.
Существуют модели особой конструкции для нестандартных ванн и емкостей, изготовленных по заказу.
Тонкости процесса
Отличительные особенности обустройства стокового сифона к ванной кроются в первую очередь в том, что ванная обладает не одним, а парой стоковых отверстий. Одно из них, как и положено, располагается на самом дне чаши, а второе установлено на передней стороне в верхней части изделия. Именно это второе изделие предохраняет ванную от перелива. Сифон для подключения чаши для купания к канализации состоит из таких компонентов, как:
Установка пластикового сифона.
- гофрированная гибкая пластиковая трубка, которая располагается на внешней стороне стенки изделия для обеспечения стока использованной воды прямо в канализационную трубу;
- полимерная чаша, позволяющая обустроить сток на дне ванной;
- колено;
- соединительный патрубок, позволяющий обеспечить соединение сифона и канализации.
Для производства монтажа никаких специализированных инструментов не потребуется, в процессе производства работ понадобится:
- Гофрированная трубка.
- Герметик силиконовый.
- Переходник-муфта из резины.
- Пакля или монтажная лента.
Отличия процесса подключения мойки от обустройства стока в ванной в том, что перед монтажом самого сифона необходимо произвести установку ободка из металла на стоковое отверстие в верхней части ванной. После того как будет установлен данный элемент. именно к нему крепится сифон с помощью специализированного болта. Как только данные манипуляции будут завершены, производится установка колена изделия и процесс соединения конструкции с центральной канализацией.
Соединение с канализацией
Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.
Установить сифон на кухне можно своими руками, это не составит особого труда
Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.
Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

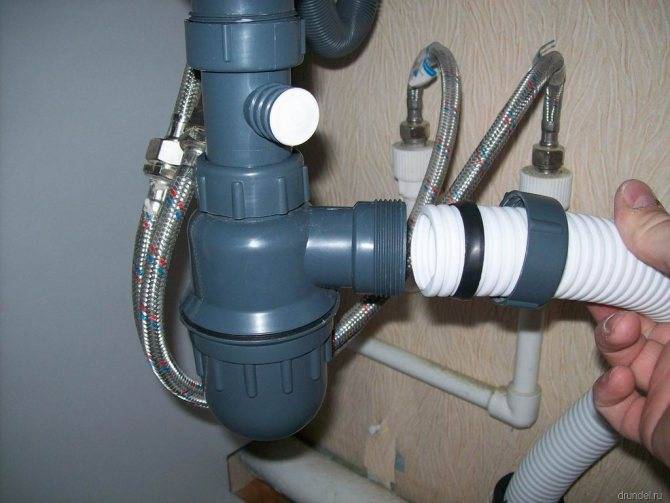

Подключение бутылочного сифона к канализации при помощи гофрированной трубки
Монтаж гофрированных труб канализации
Для установки канализационного трубопровода из гофрированных труб нужно следовать следующим правилам:
- Подготавливаем траншеи;
- Укладываем и присоединяем трубы;
- Засыпка траншей.
При подготовке траншей нужно выдержать уклон труб канализации для того, чтобы нормально функционировала самотечная система.
Траншея должна быть комфортной ширины для монтажника, а это значит, что между стенкой траншеи и трубами расстояние должно быть примерно двадцать сантиметров. Обязательно дно траншеи осматривают на наличие больших камней или мёрзлых участков земли, в том случае, если данные огрехи найдены, то их следует засыпать землёй и уплотнить.
Если же грунт окажется рыхлым, то его дно необходимо укрепить бетоном. На каждый вид грунта необходима «подушка» из песка либо некрупного гравия высота ее должна быть примерно 15 см. Но не нужно уплотнять те места, где предполагается установка смотрового колодца, около двух метров до колодца. Для своей застройки, во время монтажа трубопровода, укладка в траншеи труб возможна вручную, а вот монтаж центральных магистралей производят при помощи подъёмных кранов.
Способы соединения
Трубы укладывают по борту траншеи, так чтобы раструбы были повернуты в другую сторону от наклона. Для начала обеспечивают защиту раструба и гладкой части труб. На втором витке гофрированной трубы, в паз укладывают прорезиненные уплотнители (кольца) и обязательно профиль уплотнителя должен быть направлен в другую сторону от ввода трубы в раструб. Когда для сборки трубопровода из пластика используются соединительные детали из других материалов, например железобетона, асбестоцемента или же чугуна используют специальные фитинги в виде муфт или же фланцев. Муфтовое кольцо внедряют в первый или во второй паз рифленых ребер, например диаметр 25-12 см вставляют в первый, а если диаметр 12-20 см, то в другой.
Благодаря муфтам получается надёжное герметичное соединение труб.
Так же трубы соединяют при помощи сварки и сварку осуществляют сварочным аппаратом.
Сварка труб осуществляется следующим образом: сначала разогревают торцевые участки труб до того, как полимерный материал начнёт плавиться и соединяют их с установленным давлением. После чего появляется единый шов. Необходимо учитывать, то какая у труб толщина стенок и диаметр монтируемых деталей.
В траншеи между труб на 8-100 мм, засыпают песок и уплотняют. А сверху песка засыпают грунт, который извлекали, когда копали траншею
Очень важно проследить за тем, чтобы в грунт не попадали валуны или огромные комки мерзлой земли
Практичное решение сложной задачи канализации – сифон
Принцип работы сифона – обеспечение гидростатического закона, благодаря которому сообщающиеся сосуды не пропускают запахи с одной стороны в другую, удерживая между собой пробку, в конкретном случае – из воды. Имея одну общую часть с заполненной жидкостью (сгиб трубы или колено), сосуды также имеют отверстие приемного патрубка (верхняя часть) и отверстие сливной трубы – нижняя часть. Такое простое устройство обеспечивает практичность в бытовом порядке.
Затем на конец гофрированного шланга с расширением надевается накидная гайка. Гофру вставляют в канализационную трубу и зажимают гайкой. Если фиксация осуществляется недостаточно плотно, место стыка гофры с гайкой обматывается изоляционной лентой. Созданное таким образом уплотнение не даст канализационным запахам попадать в помещение.
Как собрать полуавтоматический сифон
Собрать полуавтоматический сифон своими руками достаточно просто. В его состав входят: 2 перелива, связанные между собой трубкой и тросом, штуцер, резиновые уплотнители, фильтр.
Для сборки полуавтоматической конструкции необходимо соединить патрубок для коллектора с центральным переливом. На границе между ними предусмотрен уплотнитель, в связи с чем дополнительных прокладок не требуется. Затем к переливу прикрепляется фильтр (перед этим на слив фиксируются два герметичных материала).
К регулирующему тросу подсоединяются металлические крышки плоской формы. Такая конструкция крепится к сливной трубе. Сборка осуществляется болтовым соединением. Для боковых стыков в полуавтоматическом сифоне предусмотрены тонкие прокладки, а для центрального — клапан-бабочка (уплотнитель).
Такому виду слива требуется минимальное пространство для установки.
Как установить сифон для раковины
Шаг 1. Проверяем совместимость решетки-фильтра (рекомендуется приобретать для раковины/мойки решетку-фильтр из нержавеющей стали) со сливным отверстием умывальника. Если размер решетки превышает диаметр штампованного углубления раковины, то установку рекомендуется проводить с использованием герметика (без прокладки). Но гораздо лучше заменить деталь в магазине на подходящую по размеру.
Если размер совпадает, устанавливаем решетку на прокладку, смазав поверхность небольшим слоем герметика.
Вставляем крепежный болт в решетку-фильтр, под отверстие слива подносим стыковочный патрубок с прокладкой, выравниваем его и прикручиваем крепежным болтом к отверстию слива.
Шаг 2. Смазываем установочную манжету герметиком и вставляем ее в канализационный патрубок.
Смазываем установочную манжету герметиком и вставляем ее в канализационный патрубок
Шаг 3. Производим проверку резьбы на торцах корпуса сифона. Острым ножом удаляем все заусенцы, которые могут повредить прокладки.
Шаг 4. В манжету, установленную в канализационном патрубке, вставляем выпускной конец отводящего трубопровода из сифона. При необходимости можно установить хомут.
Шаг 5. Собираем сифон (технология сборки описана выше) и пластиковыми крепежными гайками прикручиваем его к стыковочному патрубку под отверстием слива.
Прикручиваем сифон к стыковочному патрубку под отверстием слива
Если сифон гофрированный, на этом этапе устанавливаем фиксатор. Подсоединяем к выходному отверстию сифона отводящий патрубок и крепим его к установочной манжете в канализационной трубе.
Подсоединяем к выходному отверстию сифона отводящий патрубок
Соединение отвода из сифона с канализационной трубой
Шаг 6. Включаем воду и проверяем герметичность конструкции.
Если вы устанавливаете сифон для двойной мойки, то соответственно под каждым сливным отверстием мойки следует прикручивать отводящий патрубок и производить его подключение к сифону.
Вариант установки бутылочного сифона
Установка сифона под двойную мойку
Разветвленные сифоны, к которым подключаются стиральные/посудомоечные машины, монтируются аналогично, только к отводам сифона гайками прикручиваются гибкие шланги от бытовой техники.
Сифоны скрытого монтажа устанавливаются в специальную нишу под раковиной. Сифон подключают к раковине и канализационной трубе, а внешнюю часть прячут за декоративной пластиной-накладкой.
Сифон скрытого монтажа
Особенности установки слива с переливом
Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:
- плоская отвертка;
- изолента;
- сифон;
- ведро;
- герметик;
- разводной ключ;
- салфетка из бумаги или ткани.
Сборка системы
Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.
До сборки осматривают резьбу на корпусе
Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки
Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.
Чтобы собрать колбу прибора, потребуется:
Процесс сборки сифона
- надеть прокладку на резьбу верхнего участка конструкции;
- прикрутить дно сифона;
- поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
- вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
- установить в крышку приспособления прокладку и прикрутить слив к корпусу.
Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.
Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.
Монтаж конструкции
Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.
Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.
Схема монтажа сифона к двухсекционной раковине
Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.
Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.
Проверка работоспособности
Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.
Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.
Самостоятельная установка слива
После распаковки комплекта проверяется наличие и качество всех деталей. Бутылочная часть, прямые трубки должны быть гладкие, без трещин и заусениц. Гофра для раковины должна быть мягкой и без потёртостей на сгибах, прокладки — плотными и ровными.
Подготовительные работы
Если канализационный слив — это чугунная старая труба, то с нее нужно убрать накопившуюся грязь и надеть резиновую прокладку. Если труба сделана из пластика, то ее конец выводится на необходимую высоту и на него крепиться переходник. Высота трубы не должна быть выше сорока сантиметров.
При помощи отвертки откручивается крепежный винт и снимается старый сифон.
Чтобы неприятные запахи из канализационной трубы не распространялись по помещению, ее отверстие можно временно закрыть тряпкой или надеть полиэтиленовый пакет, закрепив его резинкой или веревкой. Место соединения очищается от грязи и ржавчины.
Теперь все готово для установки нового сифона. Можно винтом прикручивать смеситель с ловушкой.
Этапы монтажа
Под умывальником руками собирают главную часть сифона. Сифон поворачивают так, чтобы патрубок смотрел в сторону сливного отверстия. Гофрированная трубка должна быть направлена к канализационному сливу. Внизу располагается бутылочная часть, выполняя функцию гидрозатвора.
Соединяется сифон и канализационная труба.
Все прокладки смазываются и закрепляются герметиком. Там, где происходят стыки используют две прокладки. Черная располагается в верхней части патрубка. Более тонкая, белая, крепится под накладкой.
Участки всего собранного узла должны иметь минимальную длину и нигде не провисать.
После того как заглушками закрыли дополнительные отводы, можно проверить работоспособность конструкции. Сначала открывают кран и создают небольшой поток воды. Если на этом этапе соединения конструкция не пропускает воду, то закрывают слив в раковине и набирают максимальное количество воды. Затем открывают пробку и внимательно следят за сифоном под раковиной.
Если нет выступивших капель воды в местах соединений, то можно присоединять дополнительную технику. Для эстетики и надежности шланг посудомоечной машины можно прикрепить с помощью хомутиков.
Выходящая сливная труба из сифона не должна перекручиваться или перегибаться. Вода должна течь по шлангам без препятствий и проблем
При установке перелива важно, как и при сборке остальных деталей, добиться герметичности при помощи герметика. Уплотнитель в виде плотного пластикового или резинового кольца располагается под раструбом
Форма может быть разная: круглая, прямоугольная, овальная.
Работоспособность и надежность перелива также проверяется набором воды в раковину. Если нигде не протекает спущенная вода, то работа может считаться выполненной. В случае проблем и проникновении влаги на внешнюю часть перелива надо проверить наличие, качество прокладок и поплотнее прикрутить гайки.
Монтаж с переходной манжетой
Иногда бывает, что надо установить большой сифон при помощи переходника — резиновой манжеты. Она нужна, если диаметр патрубка тридцать два миллиметра, а канализационная труба имеет размер 40 миллиметров.
Поставить следует одну манжету. То есть либо под слив, либо переходную. Лишнего крепить не требуется, даже если остаются дополнительные детали.
Например, в кухонной мойке есть только выпуск. В этом случае, для соединения сифона и резьбы требуется только кольцевая прокладка. Диаметры выпуска и сифона должны быть одинаковыми.
Разновидности сифонов
Перед началом проведения основных работ следует определиться с подходящим видом сифона для кухни. Различают следующие типы сифонов для кухонной мойки:
трубный сифон – это гибкая жесткая труба, образующая водяную пробку. Некоторые разновидности трубных сифонов имеют на нижней стороне удобную втулку, которую можно открыть для прочистки. При выборе такого сифона для кухни следует правильно соединить слив раковины и впускное отверстие в канализацию. Чтобы его прочистить, не нужно осуществлять демонтаж сифона: необходимо всего лишь снять нижнее колено. Трубные сифоны пользуются спросом, поскольку занимают минимум места и имеют симпатичный внешний вид. Но чистить их придется достаточно часто, к тому же, при нечастой эксплуатации небольшая величина гидрозатвора приведет к испарению воды и появлению стойкого запаха;
можете выбрать бутылочный сифон для мойки на кухню. Именно его используют чаще всего. Такой сифон имеет форму, напоминающую бутылку, там, где размещен водный затвор. Подключение к канализации обеспечивается с помощью прямой или гибкой трубки. К преимуществам можно отнести и цену сифона такого типа, а также небольшие размеры и простоту снятия. Но в зоне выведения потока из чаши такого сифона быстро накапливается мусор, так что не забывайте его чистить;
гофрированный кухонный сифон – третья разновидность. Это гибкий материал, которому будет просто придать нужную траекторию и уклон. Благодаря особой конструкции такой модели вы сможете соединять мойку со входами в нестандартную систему канализации. Монтируется этот сифон очень просто и не вызывает сложностей в работе. А благодаря тому, что промежуточных креплений в нем нет, вы можете не переживать о возможных протечках воды. Но есть у гофрированной модели и минусы: например, чтобы вычистить засоры, вам придется полностью снять сифон.
Внимание! Выделяют еще и скрытый тип сифона, представляющий собой форму колбы, установленной в стене. Он имеет высокую стоимость, зато способствует маскировке коммуникаций и отлично экономит свободное пространство. Колбовые системы легко чистятся, поскольку их можно откручивать – и быстро выбрасывать все лишнее
Колбовые системы легко чистятся, поскольку их можно откручивать – и быстро выбрасывать все лишнее.
Некоторые бутылочные модели имеют вмонтированный в колбу патрубок. Их намного проще установить на кухне. Многие предпочитают использовать гладкие трубы, подсоединяемые к канализационной системе, поскольку их проще чистить от загрязнений.
Такие составляющие могут отличаться и по другим характеристикам. Например, вы можете установить сифон для двойной кухонной мойки или для тройной.
Главное отличие сифона для двойной раковины заключается в наличии двух подсоединений к ее основанию, переходящих в один канализационный слив. Само собой, стоимость сифона для кухонной мойки с двумя чашами будет дороже. Как выглядит сифон на две раковины, смотрите на фото.
Также существуют модели плоского сифона для мойки на кухню. Его используют, если пространство под сливом ограничено. Еще одна разновидность — сифон для раковины на кухню с переливом. Перелив представляет собой трубу, по которой будет вытекать вода при достижении определенного уровня в мойке. Такая конструкция позволит предотвратить случайное перетекание воды за границы кухонной мойки.
При установке сифона на кухне следует учесть еще одну особенность, а именно – размеры кухонных сифонов, поскольку существует несколько вариаций таких приспособлений. Ориентируйтесь на величину сливного и канализационного отверстия, а также на наличие свободного места под мойкой.
Конечно, какой сифон лучше для кухни, нельзя сказать однозначно. Поэтому будет правильнее, если перед тем как купить сифон для кухонной мойки, вы ознакомитесь с имеющимися возможностями, изучите их структуру, а также разберетесь с нюансами монтажа, о чем мы и расскажем далее.
Правила ухода
Для того чтобы продлить жизнь сливной системы, необходимо обеспечить правильный уход за ним.
Также необходимо проводить периодическую очистку устройства. В данном случае рекомендовано применение специальных средств.
При протечке можно говорить об износе уплотнителей. Для обеспечения их длительного срока службы, необходимо перед установкой уплотняющие кольца смазать специальным составом. В большинстве случаев применяется силиконовая смазка. При установке не стоит перетягивать гайки, так как это может стать причиной трещин на бутылке и патрубке. Из-за этого зачастую наблюдается утечка сточных вод.
Материалы и стандарты подключений
При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.
Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.
Переливной сифон-спарка с отводом на стиральную машину
Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще
Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам. Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.
Для чего нужен сифон
Зачем нужен сифон? Казалось бы, у людей дома есть уже установленная сантехника – например, раковина, ванна, душевая кабина, мойка или унитаз – которая подключена к канализации, и все выглядит на первый взгляд вполне логично и конструктивно.
Грязная вода уходит в канализационную трубу, покидая пределы квартиры, поэтому все в порядке. Однако у каждого санитарно – технического прибора, тем не менее, есть свой сифон.
Сантехнические сифоны устанавливаются между различным санитарно — техническим оборудованием и канализацией. Они выполняют сразу несколько функций.
1.2.
По своему внешнему виду сантехнический сифон напоминает специальным образом изогнутую трубу, в изгибе которой постоянно находится вода, образующая собой гидрозатвор, который не дает вредным газам, скапливающимся в канализации, оказаться в жилом помещении.
На сегодняшний день существует две основных разновидности сантехнических сифонов – бутылочный сифон и коленный сифон. Бутылочный сифон внешне напоминает колбу. Сливная труба бутылочного сифона соединена со сливным отверстием санитарно – технического прибора и с выпуском, соединенным с канализации.
Бутылочный сифон состоит из угольника, заизолированного корпуса с раструбом, отвода и канализационной трубы. Сифоны этого типа устанавливают в основном на кухне под мойками.
Простая конструкция бутылочного сифона позволяет очень легко в случае необходимости его прочистить. Для этого необходимо подставить под сифон ведро и аккуратно против часовой стрелки открутить колбу.
Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.
При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.
Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.
Традиционно он представляет собой изогнутое колено или отрезок трубы, также геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.
Инструкция по подключению к канализации
Заключительным этапом является подключение сифона к канализационной системе. Если у коллектора пластмассовая труба, то используются резьбовое соединение и герметизирующий материал. Для металлической (чугунной), а также при несовпадении диаметров лучше дополнительно применить резиновую муфту-переходник. Слив погружается в канализационное отверстие не менее, чем на 5 см. Все стыки обрабатываются уплотняющим материалом.
Во время установки сифона следует учитывать угол, под которым труба входит в канализацию. Чтобы избежать протечек, он должен быть наименьшим. Слив крепится при помощи затягивания резьбовых соединений и герметизации стыков.
Несколько полезных советов по монтажу
Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.
При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.
При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.
Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.
При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам
На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.
Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты.
Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.
Как вам статья?
Мне нравитсяНе нравится
Особенности устройства и принцип действия
Сифон представляет собой сантехнический прибор, предназначенный для отвода в канализационные стоки загрязненных вод и небольших фракций нечистот. Чаще всего он изготовляется в виде специальным образом изогнутой трубы. В некоторых моделях бывает несколько трубопроводов.
Благодаря наличию изгиба предотвращается проникновение в канализационную сеть загрязнений крупной фракции. Кроме того, конфигурация искривления формирует образование в нем водяной пробки, препятствующей распространению зловония в жилые помещения из дренажной системы.
Современные сантехнические приборы изготовляются из пропилена, поливинилхлорида или латуни с хромированным покрытием. Дорогостоящие изделия из металла имеют привлекательный внешний вид, однако затрата денежных средств на их приобретение оправдана в случае необходимости создания престижного и эстетичного интерьера.
Эксплуатационные качества и срок службы недорогих пластиковых сифонов не отличаются от соответствующих характеристик металлических аналогов. Кроме того, пластиковые сантехнические изделия имеют дополнительные преимущества. Они отличаются высокой стойкостью к воздействию агрессивных химических сред и имеют небольшой вес, в результате чего не создают статических нагрузок на элементы конструкции. Цены на некоторые модели показаны в следующей таблице.
Таблица 1. Стоимость различных моделей сифонов.
Из представленных в таблице данных видно, что разброс цен достаточно велик и на покупке сантехнического прибора можно сэкономить.
Производители выпускают следующие виды сифонов:
Принцип действия различных модификаций один и тот же: часть отработанных вод остается внутри сифона, образуя гидрозатвор. Он предотвращает распространение неприятных канализационных запахов. Кроме того, водяная пробка снижает уровень шума при использовании дренажной системы.
Почему нарушается работа гидрозатвора
Правильное функционирование простого и надежного водяного замка может нарушиться по следующим причинам:
Сифон не только блокирует проникновение неприятных запахов в жилые помещения, но и предотвращает возникновение засоров в канализации. Происходит это следующим образом. Весь мусор, попавший в сливное отверстие раковины, просто остается в его корпусе сантехнического прибора, а не отправляется в дренажную систему.
Постепенно скапливаясь, загрязнения мешают свободному прохождению стоков, в результате чего вода начинает медленно уходить из раковины или застаиваться в емкости. Большинство пользователей для исправления возникшей ситуации применяют вантуз, не зная, что именно вызвало закупорку. Продавленный в канализационную трубу мусор может уменьшить проходимость трубопровода. Вследствие этого лучше разобрать сифон и прочистить его, чем решать потом гораздо более серьезные проблемы с засорением канализационной системы.
Сифон может забиться по следующим причинам:
Гофрированные сифоны S-образной формы и трубчатые U-образные модели имеют неразборную конструкцию, что затрудняет их профилактическую очистку. Вследствие этого под раковиной на кухне обычно устанавливают сифоны бутылочной формы. Их разборный корпус дает возможность своевременно удалять из гидрозатвора скапливающиеся в процессе эксплуатации жировые и другие нерастворимые в воде загрязнения. Кроме того, там задерживаются случайно упавшие в сливное отверстие мойки ценные предметы, например ювелирные украшения, которые можно извлечь.
Бутылочный сифон состоит из следующих частей:
Элементы сифона имеют следующее функциональное назначение:
Патрубок для присоединения к канализационной системе выпускается в жестком или гофрированном виде. Использование жесткой сливной трубы более практично, так как на изгибах гофры интенсивно собираются мелкодисперсные частицы загрязнений, которые для предотвращения возникновения засора нужно своевременно удалять. Сборка и установка сифона выполняются в одно и то же время.
установка и Подготовка
Перед тем как собрать новый слив на раковине направляться проверить его комплектность, и уровень качества всех подробностей. Для монтажа сливов старого типа (с элементами из резины и пластмассы) инструмента, в большинстве случаев, не нужно. В данной ситуации не появляется кроме этого необходимости в дополнительной герметизации мест соединений, т. е. в применении особого клея либо герметика.
Неспециализированный порядок сборки системы слива для раковины на кухне либо в ванной приведен ниже:
- прежде всего производятся все нужные соединения с раковиной;
- после этого на сливном отводе монтируется сифон;
- на последней стадии сборки оказавшаяся конструкция стыкуется с канализацией.
При креплении слива к раковине сначала монтируется труба с резиновой прокладкой и защитной решёткой продевается в отверстие сверху, по окончании чего снизу она поджимается пластмассовой гайкой. При винтовом соединении сливная труба с отверстием под крепеж подводится снизу, а прижатая сверху решетка фиксируется на ней посредством особого винта.
