Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Принцип работы котла на отработанном масле

Принцип работы устройства немного похож на принцип работы двигателя внутреннего сгорания. Отличие одного от другого в том, что здесь нет клапанов и цилиндров и работает котёл постоянно.

В котле на отработанном масле, сделанном своими руками, происходят следующие процессы.

  1. Масло подаётся в камеру (испаритель), разогретую до 40 градусов. Здесь же в камере (испарителе) происходит и первоначальный розжиг отработанного масла. Этот процесс можно сравнить с принципом работы свечи зажигания.
  2. Испарившись, масло попадает в камеру сгорания, смешиваясь с воздухом. В результате смешивания, смесь возгорается и, сгорев полностью, передаёт тепловую энергию на стенки корпуса. Котёл передаёт эту энергию водяной рубашке.
  3. Остатки несгоревшей смеси выводятся через дымоход. Газотрубный теплообменник, являющийся частью дымохода, обеспечивает циркуляцию вверх-вниз отработанных газов. Регулировка потока регулируется задвижкой.

Основываясь на перечисленных принципах работы, можно сделать котёл своими руками из буржуйки, если таковая есть в хозяйстве. Такой котёл должен состоять из двух камер, куда заливается отработанное масло. В первой камере топливо сгорает при небольшой температуре, а во второй происходит процесс горения смеси при температуре 800 градусов.

Главным условием изготовления котла является дополнительная подача воздуха в обе камеры, соединённые между собой трубой с отверстиями не более 1 сантиметра.

Для изготовления котла на отработанном масле своими руками понадобятся:

  • насос центробежного типа (погружной) для перекачки масла в первичную камеру;
  • компрессор для подачи воздуха во вторую камеру;
  • циркуляционный насос для обеспечения циркуляции теплоносителя в “рубашке” котла;
  • цилиндрический металлический бак;
  • горелка;
  • трубы и фитинги для отвода теплоносителя от рубашки.

Изготовление котлов на отработке своими руками

Возможность изготовления своими руками котлов, работающих на отработанном масле, является одним из основных преимуществ данного типа отопительного оборудования.

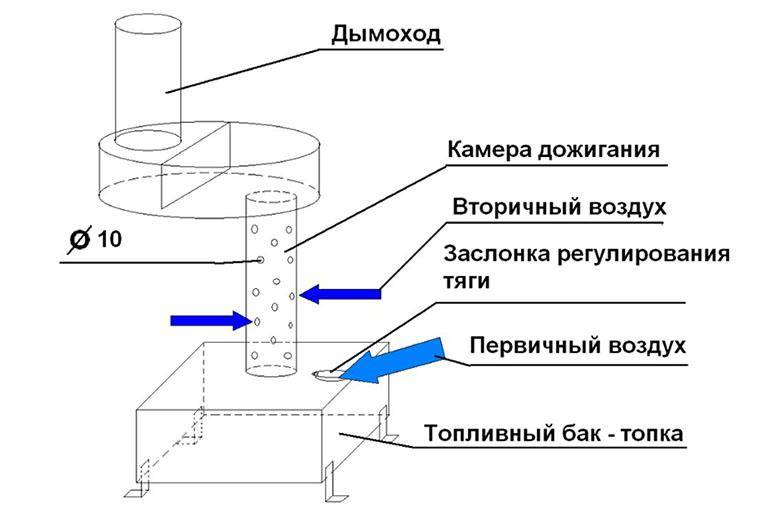

Составные части котла на отработке. Нажмите для увеличения.

Простота и дешевизна изготовления, как и последующей эксплуатации, характеризуют самодельные котлы и системы отопления, эксплуатирующиеся на отработке.

В домашних условиях можно изготовить работающие на отработке самодельные котлы, обладающие мощностью 5-15 киловатт.

Подобного запаса мощности будет достаточно для того, чтобы обогреть до 80°C помещение, имеющее площадь до 50 квадратных метров. Затраченное на прогрев время не превысит 1,5 часа.

Перед тем, как приступить к процессу сборки и последующей установки работающего на отработанном масле котла, необходимо приготовить следующие детали, инструменты и оборудование: циркуляционный насос, насос для подачи масла, воздушный компрессор, специальная горелка, котел, расширительный бачок, отрезки труб, предназначенных для устройства подающей и обратной магистралей, либо готовые магистрали в сборке, сварочное оборудование.

Размеры частей котла для самостоятельного изготовления. Нажмите для увеличения.

Камеру испарения можно изготовить из отрезка прочной толстостенной трубы, способной выдержать нагрев до температуры 400°C. В центральной части данной камеры размещается небольшая трубка, в которую подается воздух, нагнетаемый при помощи вентилятора.

Масляные испарения обогащаются притоком воздушных масс и сгорают в рабочей камере котла. В процессе сгорания происходит нагрев циркулирующего по трубным магистралям теплоносителя.

Розжиг котла

Для первичного розжига котла необходимо использовать около 100 грамм горючей жидкости (керосин, дизельное топливо, специальная жидкость), которую следует залить в камеру сгорания.

Изготовленный из бумаги фитиль обмакивается с одной стороны в горючую жидкость. После этого поджигается фитиль и опускается на дно камеры через верхнюю крышку либо зольник.

Данную операцию необходимо производить при включенном вентиляторе наддува. Следствием быстрого разгорания горючей жидкости станет вскипание масла и прогрев котла с выходом на рабочий режим.

Котлы отопления, эксплуатирующиеся на нефтяных отходах либо на отработке, при дальнейшей эксплуатации требуют лишь периодического подлива масла по мере его сгорания.

Некоторые рекомендации специалистов

  1. Категорически запрещается хранение горюче-смазочных материалов в непосредственной близости от котла.
  2. В обязательном порядке необходимо оснащать отапливаемое помещение дымоходом, предназначенным для надежного и эффективного удаления продуктов сгорания (дыма и гари).
  3. Необходимо защитить места соприкосновения дымовой трубы с деревянным перекрытием и потолком при помощи защитных кожухов, выполненных из термостойкого материала, например, асбеста.
  4. Необходимо использовать специальную регулировочную заслонку, предназначенную для требуемой работы всей системы тяги. В зимний период времени заслонка выполняет функцию регулирования потоков холодного воздуха, летом – организовывает циркуляцию воздушных масс.
  5. Помещения, в которых эксплуатируются котлы отопления на отработанном машинном масле, должны быть оборудованы эффективными системами вентиляции воздуха.

Данное требование продиктовано не только необходимостью обеспечения постоянного притока свежего воздуха для нормального функционирования горелочных устройств открытого типа, но и позволяет ликвидировать опасность скопления угарного газа в отапливаемом помещении.

Послесловие

Соблюдение довольно простых требований, предъявляемых к изготовлению, монтажу и дальнейшей эксплуатации котла, позволяет безбоязненно применять данный тип отопительного оборудования для обогрева производственных, хозяйственных и даже жилых помещений.

При эксплуатации работающих на отработке котлов следует постоянно помнить о потенциальной опасности этого типа котельного оборудования.

К слову, данное требование справедливо по отношению ко всем типам отопительных котлов, к которым и относится котел отопления, работающий на отработанном машинном масле.

Процесс изготовления горелки своими руками

Процесс изготовления горелки своими руками имеет следующий алгоритм.

  1. В переходник с 1/2 на 2 дюйма вкручиваем резьбовой сгон со стороны большего диаметра.
  2. В переходник вкручиваем калильную свечу со стороны полудюймового отверстия. Сгон перфорируем болгаркой на уровне нагревательного элемента свечи.
  3. Сверху в сгон вкручиваем уголок с внутренней резьбой на 1/2 дюйма.
  4. В оставшийся свободным вход уголка, вкручиваем второй сгон. Крепим сгон в камере сгорания котла при помощи контргаек. Рядом с отверстием для сгона делаем отверстия для проводов к свече зажигания.
  5. К сгону прикручиваем тройник и к одному из выходов крепим шланг от маслопровода.
  6. К свободному выходу тройника крепим шланг компрессора для подачи воздуха в камеру сгорания.

В такой самодельной горелке свеча зажигания воспламеняет масло, стекающее в чашу переходника. Сюда же подаётся воздух и выводит пары частично сгоревшего масла в другую камеру, где они загораются от огня на дне чаши переходника.

Устройство котла на отработанном масле мы разобрали. Инструменты все в наличии. Нужные детали подобрали. Осталось только собрать сам агрегат.

Как устроен котел на отработке

Котлы на отработке отличаются от газовых тем, что им необходимо иметь склад топлива в непосредственной близости от котла. Обычно это бочка, цистерна или бак. Безопасным считается расстояние склада от котла не менее 20 м, но при этом приходится решать вопрос перекачки топлива. Эта проблема напрягает зимой, когда вязкость масла растет.

Обычный набор узлов для котла на отработке содержит:

  • корпус котла;
  • горелку;
  • термостат;
  • масляный насос, дозирующий топливо;
  • клапан запорный;
  • фильтры для топлива;
  • регулятор тяги;
  • циркуляционный насос;
  • дымоход (часто поставляется отдельно или под заказ).

в т. ч.вязкостью топлива,

Эффективность сгорания топлива тем выше, чем более «парообразным» выглядит струя топлива, которая закачивается с помощью форсунки в камеру сгорания горелки. Для работы форсунки, фактически распылителя, применяют сжатый воздух, для которого также есть свои «рамки»: его давление, например в горелке AL-10V, при расходе около 100 л в минуту должно быть около 2 бар. У потребителя есть выбор — применить цеховую магистраль сжатого воздуха или пользоваться собственным встроенным в горелку компрессором. Побеждает вариант с меньшей ценой или большей надежностью — что кому ближе по душе. Камера сгорания горелки у котла имеет вид своеобразной «сковородки», в которую впрыскивается топливовоздушная смесь для поддержания процесса горения.

Горелки ведущих производителей имеют большие отличия. Это касается и конструкции самой горелки, и и ее возможным применением — каждый вид жидкого топлива, по причине своих физико-химических отличий, требует установки своей «личной». Тем не менее, лучшие образцы, например, горелка Clean Burn по замыслу разработчиков «всеядная». Вот перечень видов топлива, которые ей под силу:

  • дизельное топливо;
  • отработка моторных и других масел;
  • животные жиры;
  • масло рапсовое.

Теплообменник

Над «сковородкой» располагается теплообменник, который имеет множество разных конструкций. Его принцип работы состоит в том, что некий набор трубок заполняет теплоноситель, вода, и пламя горелок ее нагревает через тонкие стенки трубок. Нагретая вода поступает на выход котла и либо подается в закрытый отопительный контур «котел-отопительные батареи-котел», либо (при добавке бойлера) используется еще и для бани, технологических нужд и т. д.

котла на жидком топливедыма и копоти.стальной трубы,

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью

Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Преимущества и недостатки самодельного котла на отработке

Подобные отопительные установки чаще используют для отопления гаражей и других хозяйственных помещений, а так же дач. Для обогрева жилищ их используют нечасто. Однако такой вариант применения масляных котлов тоже возможен.

Чтобы вы поняли, почему масляные котлы пользуются такой популярностью, мы предлагаем посмотреть на их преимущества. Это поможет вам решить стоит ли создание этой конструкции вашего времени.

Преимущества, которыми обладает самодельный масляный котел:

  1. Недорогое обслуживание и сборка. Материалы для котла на переработке нужны самые простые, если вы будете делать его своими руками, то он обойдется вам недорого. Масло, на котором он работает, тоже не отличается высокой ценой.
  2. Вы можете использовать любое переработанное масло. Это может быть натуральный или химический продукт.
  3. Кстати, такой способ отопления помогает еще и решить проблему с экологичной переработкой масла. Ведь если этот продукт просто выливать на мусорку, то атмосфера сильно страдает.
  4. Такой котел имеет достаточно компактные размеры и не занимает много места.

Несмотря на неоспоримые достоинства подобной системы, у такого отопления есть и свои недостатки. Прежде всего, это то, что его необходимо часто чистить. Также среди минусов котла на переработки нужно выделить то, что в помещении быстро выгорает кислород. Чтобы минимизировать этот побочный эффект, нужно обеспечить помещению качественную вентиляцию.

Котел на отработанном масле своими руками

Схема для создания своими руками

Для котла на отработке своими руками понадобятся:

  • листовой материал для бака, крышки;
  • масляный насос;
  • термостойкий герметик;
  • труба для оборудования дымохода;
  • переходники из стали;
  • вентилятор;
  • опорные металлические переходники.

Также важно предварительно подготовить инструменты: сварочный аппарат с электродами, болгарка, строительная рулетка, набор ключей, дрель, молоток. В качестве котла можно использовать бочки для кислорода/пропана, это ускорит и облегчит процедуру

Этапы самостоятельного производства оборудования:

  • составление чертежа – чаще всего берется оптимальный готовый вариант и адаптируется под определенные условия;
  • подбор материалов – учитываются марка, толщина стали;
  • создание устройства по схеме.

Во время сварки важно следить за тем, чтобы швы были герметичными и надежными. Для регулировки положения к днищу привариваются ножки, которые при необходимости меняют высоту

После подготовки котла проводятся контрольные испытания, где мощность наращивается постепенно.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Принцип работы

Принцип работы котла на отработке следующий:

  1. Отработка попадает в топку по трубкам, находящимся в дожигателе. Масло может поступать самостоятельно либо принудительно.
  2. Вентилятор снабжает воздухом.
  3. При попадании масла на раскалённую поверхность оно испаряется и загорается. Далее дожигаются пары.
  4. Происходит теплообмен: огонь нагревает водяной теплообменник. Дымовые газы, направляясь в дымоход, также отдают тепло.

Поскольку качество отработки бывает разным, чистка может проводится один раз в 3-7 дней. Большое количество сажи оседает на чаше, которую легко изъять из агрегата.

Основные преимущества использования котла

Применение котлов на отработанном масле отличается целым рядом несомненных преимуществ перед иными вариантами устройства системы отопления:

  1. Возможность изготовления котла и его монтажа своими руками.
  2. Возможность использования в местах, где случаются перебои с поставкой топлива либо отсутствует возможность подключения к системе централизованного теплоснабжения.
  3. Относительная дешевизна изготовления и монтажа системы.
  4. Простота конструкции существенно снижает вероятность поломки и выхода из строя котла на отработке благодаря использованию минимального количества деталей.
  5. Дешевизна отработанного масла, являющегося самым доступным с экономической точки зрения видом котельного оборудования.
  6. Экологичность системы теплоснабжения, достигаемая благодаря утилизации способных загрязнить окружающую среду отходов (отработанного масла).

https://youtube.com/watch?v=KptoOAXVafA

Многочисленные преимущества рассматриваемого в данной статье метода дополняет быстрота обогрева помещений, полное отсутствие возможности проникновения в отапливаемое помещение продуктов сгорания, высокая эффективность сжигания топлива и образование небольшого количества гари.

Использование отработанного масла способствует сохранению прочих видов энергоносителей.

Устройство: конструктивные тонкости самодельного агрегата

Производительность аппарата зависит от степени готовности масла к преобразованию в горючее газообразное состояние. При грамотной организации процесса разогрева оно сгорает без остатка, с образованием безвредного дыма, не содержащего ядовитых примесей.

Для достижения этого результата рекомендуют внизу смонтировать емкость в виде толстостенной (свыше 5 мм) чашки, в которую отработка подается прерывисто в виде капель. Испарение происходит полностью до момента поступления следующей порции.

Устройство котла на отработке.

Необходимо разработать механизм предварительного разогрева чаши. Это может быть посторонний источник огня по типу паяльной лампы либо фитиль, пропитанный горючим веществом и перед пуском котла работающий при отключенной подаче масла. Для предотвращения остывания узла возможно предусмотреть поступление отработки в режиме «холостого хода».

Струйная подача масла приводит к накоплению ее неиспарившихся компонентов на стенках агрегата

Важно организовать поступление чистого топлива малыми порциями. Это может быть самодельный дозатор либо модификация механизмов с других агрегатов

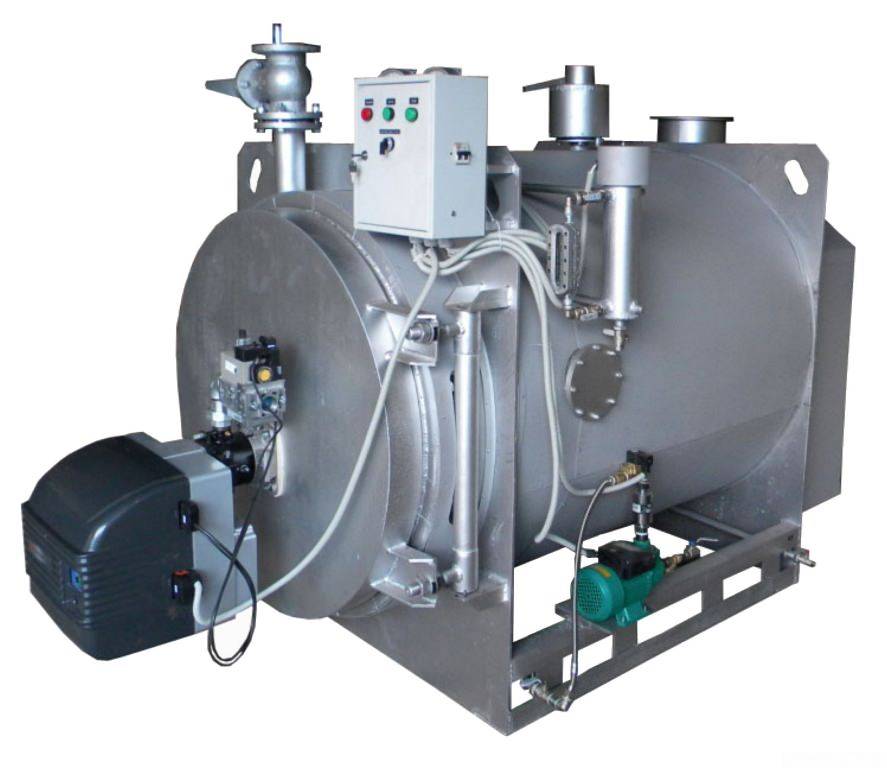

Топливо для котла поступает с загрязненными продуктами трения металлическими деталями в виде крупинок или стружки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
