Что такое редуктор для газового баллона: устройство и работа прибора с регулятором давления

Разборка редуктора Lovato — пошаговая инструкция:

1. Итак, подача газа перекрыта, все меры безопасности соблюдены, можно приступать. Первым делом необходимо снять шланги подачи газа и демонтировать редуктор.

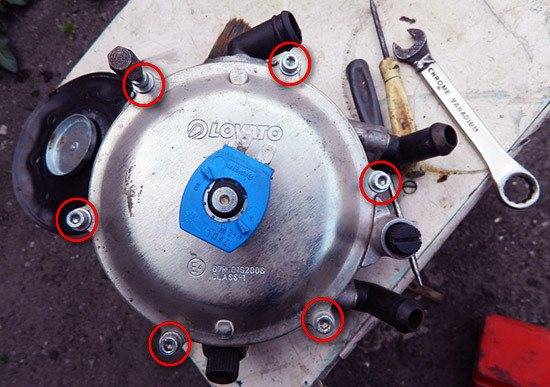

2. Затем берем шестигранник «H4» и откручиваем 6 болтов крепления верхней крышки редуктора.

3. Сняли крышку, под которой расположена первая мембрана. Поддеваем мембрану и снимаем ее по направлению указанному на фото.

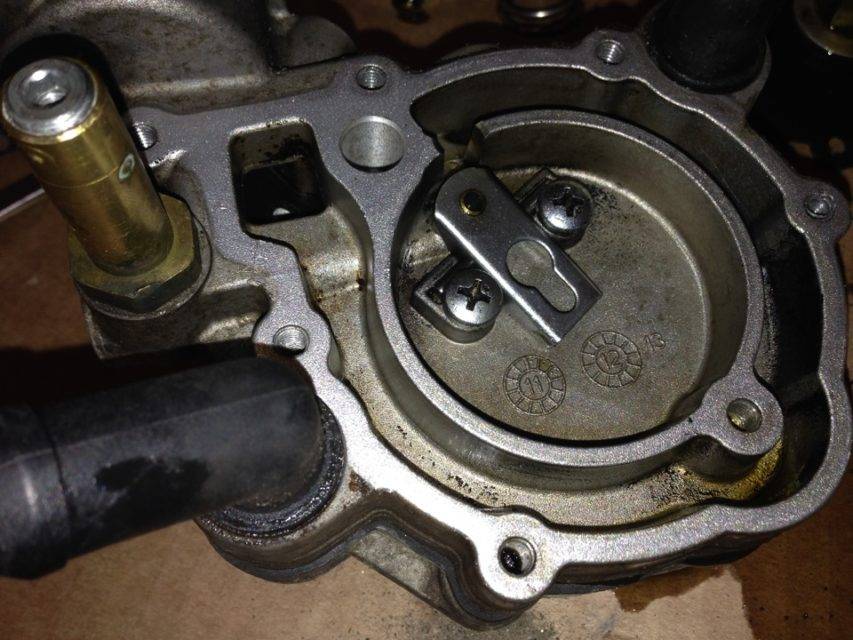

4. После этого у вас будет доступ к коромыслу клапана. Открутите два болта крепления коромысла.

5. Выкручиваем винт регулировки чувствительности.

6. Поддеваем коромысло отверткой и снимаем его.

7. Шестигранником откручиваем 4 болта, затем снимаем диафрагму и пружину расположенную под диафрагмой.

8. Переверните редуктор и открутите 8 крепежных винтов, снимите крышку вместе с пружиной расположенной под ней.

9. Далее по тому же принципу снимаем мембрану.

10. После того как вы разобрали редуктор, выполните его чистку, мойку, а также произведите замену всех необходимых резинок и сальников. Перед сборкой дайте всем деталям высохнуть. Сборка выполняется в обратной последовательности.

На этом у меня все, спасибо за внимание и до новых встреч на ГБОшнике

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто.  Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

Как выбрать газовый редуктор? Основные моменты, на которые необходимо обратить внимание

Прежде всего уточните поколение ГБО, для которого предназначен тот или иной редуктор

Дело в том, что каждое поколение имеет свои отличия, поэтому редуктор для ГБО второго поколения не подойдет для ГБО четвертого поколения и наоборот

Обратите внимание на газовые редукторы ведущих фирм-производителей данных устройств. Перед покупкой убедитесь, что продукция сертифицирована в России

Лидерами в производстве газовых редукторов являются следующие производители:

  • Landi Renzo (Италия);
  • Lovato (Италия);
  • Tomasetto (Италия);
  • OMVL (Италия);
  • Atiker (Турция).

Также достойны внимания:

  • KME (Польша);
  • BRC (Италия);
  • Bigas (Италия);
  • Autogas (Италия).

При выборе оптимального редуктора учитывайте мощность, на которую он рассчитан, рекомендую покупать газовые редукторы с запасом мощности, руководствуясь характеристиками Вашего авто. Уточните несколько важных нюансов: стоимость обслуживания, а также ремонтопригодность газового редуктора

В случае неисправности газового редуктора неремонтопригодный редуктор отремонтировать будет невозможно

Обратите внимание на пыле- и влагозащиту редуктора, она играет важную роль. Газовый редуктор должен иметь «продуманные» крепления, чтобы во время установки у вас не возникло проблем

Лучше всего, чтобы вариантов крепления было несколько, наличие специальных кронштейнов также приветствуются, т

к. в некоторых ситуациях редуктор и в самом деле негде «воткнуть»

Обратите внимание на размеры редуктора, чем меньше, тем лучше. Однако не стоит платить за компактность производительностью и качеством редуктора

Теперь, когда вы знаете как выбрать газовый редуктор, не лишним будет узнать как слить конденсат с газового редуктора, а также как отрегулировать электронный редуктор.

Текст: gboshnik.ru — сайт о газобаллонном оборудовании.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

  • металлический или полимерный корпус;
  • присоединительный патрубок с накидной гайкой;
  • рабочий патрубок с резьбой;
  • фильтрующий узел;
  • две камеры, между которыми расположена мембрана;
  • клапан с седлом на штоке;
  • две пружины – задающая и возвратная;
  • манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

  • выполнять сварочные работы вблизи действующего газового оборудования;
  • проверять герметичность открытым огнем – зажигалкой или спичкой;
  • отогревать замерзшую арматуру открытым огнем;
  • устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
  • использовать манометры с неподходящими техническими характеристиками;
  • применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Классификация в зависимости от сферы применения

Газовое оборудование, работающее на пропане, отличается рабочим давлением и необходимостью регулировать расход. Редукторы делятся по принципу использования:

  • нерегулируемые бытовые;
  • регулируемые универсальные;
  • промышленные профессиональные.

Каждая группа рассчитана на определенное расходное оборудование и интенсивность использования.

Бытовые нерегулируемые

Домашнее оборудование: печи, котлы, автомобильные двигатели и другое, настроено на работу с постоянным давлением

Бытовые редукторы рассчитаны на малый расход и низкое давление на выходе. Они имеют простое устройство, позволяющее ремонтировать их самостоятельно.

Универсальные регулируемые

Универсальный редуктор подходит для бытового и медицинского оборудования. Он верно будет служить любителям, использующим сварку периодически в небольших количествах. Не стоит долго задумываться, какой бюджетный редуктор приобрести, если для кратковременного подогрева используется газовая пушка.

Профессиональные

Внешне профессиональные редуктора для пропана отличаются наличием двух манометров и бокового отверстия, закрытого пробкой, используемого для прочистки канала. Винт регулирующий расположен сверху. Подходят для подключения на полуавтоматический сварочный аппарат, газовую горелку и другое промышленное оборудование, работающее в активном режиме.

От универсального устройство отличается повышенной прочностью. Корпус, прокладки, детали изготовлены из дорогих и износостойких материалов.

Как работает газовый редуктор

Редуктор прямого действия

Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.

Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.

Редуктор обратного действия

Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.

Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.

Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.

Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.

Регулировка оборудования

Отрегулировать работу ГБО Atiker, Lovato и Tomasetto можно попробовать самому. Чтобы разобраться, как настроить ГБО 2 поколения на инжекторе, следует иметь соответствующий опыт и знать принципы работы электрооборудования автомобиля.

Подлежат регулировке при эксплуатации автомобиля на ГБО:

  • количество оборотов холостого хода, при которых двигатель перейдёт на газ;
  • по необходимости требуется подстройка дозатора газовой смеси;
  • при эксплуатации автомобиля на пропан-бутановом горючем быстро загрязняется воздушный фильтр, его заменяют новым или продувают;
  • проверяется газовая магистраль на отсутствие протечек;
  • контролируется наличие газа в баллоне;
  • необходимо следить за тем, чтобы в бензобак не был пустым для периодического запуска двигателя на бензине.

При установке газобаллонного оборудования иногда приходится увеличивать или уменьшать количество оборотов, при которых инжекторный двигатель перейдёт на газ. Для этого проворачивают регулировочное сопротивление на кнопке-переключателе ГБО, добиваясь необходимых параметров. У карбюраторного автомобиля время задержки автоматического отключения газа регулируется аналогично.

Читайте далее:

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

Как подключается ГБО 2 поколения на инжектор своими руками?

Как установить газовое оборудование на ВАЗ 2107?

В чем заключается принцип работы ГБО 6 поколения

Установка ГБО на ВАЗ 2106: в чём выгода и как это сделать?

Редукторы для бытовых баллонов

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

  • металлические,
  • композитные.

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

  • свободно закручивающаяся гайка;
  • срок службы прокладки регулятора 10 лет;
  • конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть

Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа

Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

Выбор редуктора

При выборе устройств этого типа следует учитывать некоторые факторы.

К таковым относят:

Важным параметром работы редуктора является показатель максимального расхода газа, определяемый размером отверстия входного клапана
Другими словами, это показатель того, сколько редуктор пропустит газа с полностью открытым клапаном при заданном входном давлении.
При выборе устройства нужно обратить внимание на наличие посадочного места под манометр – с ним намного легче регулировать сдавливание пружины для получения нужного давления на выходе.
Выбирая газовый баллон важно помнить, что сейчас на смену старым пришли новые композитные баллоны, безопасные и менее тяжелые.
При выборе нужно обратить внимание на то, есть ли гайка для ручной регулировки, на срок эксплуатации мембраны, герметичность конструкции, на способ крепления шланга к штуцеру (резьба или хомут).
При покупке учитывают тип газа, который будет заправляться в баллон, расход и выходное давление.. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714

Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714.

Настройка и регулирование газа

Рабочий механизм содержит в составе регулирующий элемент в виде чувствительного устройства для сравнивания импульсов задатчика и показателя координируемого напора. Узел принимает команду, приводит в движение регулирующий затвор за счет действия рабочей среды.

В зависимости от типа регуляции различают редукторы:

  • статические;
  • астатические;
  • изодромные.

Если усилие перестановки большое, чувствительный элемент управляет регулятором прямого действия, использующего пружину. Энергия перемещающегося газа также может выступать задатчиком размера напора. Прибор подает команду исполнительному элементу в форме координирующего давления — такие редукторы называются пилотными.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Устройство редуктора: 4 основных типа

Чтобы правильно использовать редуктор, стоит изучить его конструкцию Редуктор – довольно обширное понятие, со множеством значений. В нашем случае под редуктором подразумевается регулятор давления газа. Такой редуктор является разновидностью регулирующей арматуры. Он имеет возможность работать как в автоматическом режиме, так и автономно. Он служит для поддержания одинакового газового давления в трубопроводе. Редукторы, по принципу работы, бывают прямоточные и комбинированные, а в зависимости от расположения точки контроля в газопроводе, т.е. в зависимости от поддерживаемого давления, разделяются на «после себя», а также «до себя».

Как работает газовый котел на баллонном газе, особенности эксплуатации

Можно ли подключать газовый котел к баллону

Баллоны, как основной источник пропана

Рампа спаривания пропановых баллонов позволяет увеличить одновременное количество подключаемых емкостей до 10 шт.

Подключение баллонов в резерв

  • Рампа представляет двухплечевой коллектор, делящий емкости на две группы.
  • Первоначальный забор газа идет с основной группы.
  • После окончания пропана, рампа автоматически переключает работу котла на резервные емкости и выдает механический сигнал.
  • После заправки и подключения ёмкостей к коллектору, автоматически включается основная рабочая группа баллонов.

Рядная газобаллонная установка достаточно удобна в эксплуатации и позволяет максимально автоматизировать процесс работы котла, увеличивая время его автономной работы.

Как подключить газовый котел к баллону с пропаном

Можно ли установить баллоны с газом в котельнойНужно ли перенастраивать котёл под пропан?Что требуется для переключения котла на газ из баллона

  • Замена форсунок или горелки. Газобаллонное водогрейное оборудование, предназначенное для работы исключительно на СУГ, не выпускается. Некоторые производители делают универсальные агрегаты, снабженные электронным перехода с магистрального газа на баллоны, потребуется попросту поменять картридж. Но чаще, для переоборудования потребуется замена форсунок или всей горелки целиком.
  • Установка редуктора. Сжиженный газ закачивают в баллоны под давлением, что приводит к преобразованию из газообразного в жидкое состояние. Чтобы трансформировать его обратно, потребуется понизить давление. Для этой цели предназначен редуктор.
  • Газовый клапан – в некоторых моделях, подключение и работа бытового газового котла на баллонном газе возможна только при замене данного узла.

Обычный газовый редуктор для переоборудования не подходит. Газовый котел отопления может работать от обычного баллонного газа только при монтаже узла с расходом 1,8-2 м³/час.

Как рассчитать объем и количество баллонов для котла

Заправку газовых баллонов пропаном необходимо выполнять после опорожнения емкости на 90%. Выработка газа полностью не допускается.

Какой котел лучше выбрать, при отоплении пропановыми баллонами?

Перевод котла с природного на баллонный газ должен выполнять исключительно специалист. Самостоятельное переоборудование приводит к быстрому выходу техники из строя и увеличивает вероятность возникновения пожаро и взрывоопасных ситуаций.

Плюсы и минусы работы котла на баллонах с пропаном

  • Необходимость в контроле над наполненностью баллонов. Для нормальной работы газового котла нужно 3-4 газовых баллона. Проследить за тем, когда именно закончится газ, без дополнительного оборудования достаточно проблематично. Если планируется постоянная эксплуатация системы, лучше потратиться и сделать подключение котла к нескольким баллонам через рампу и редуктор.
  • Стоимость газа – по сравнению с магистральным подключением, расходы на отопление СУГ несколько выше, но меньше, чем при использовании электрокотла.
  • Особенности при подключении к баллону с пропаном. Согласно ПБ, потребуется вынести емкости в другое вентилируемое помещение или на улицу, что не всегда удобно. Необходимо отдельно приобрести устройство для подсоединения как минимум четырех газовых баллонов к котлу, а также регулирующую и контролирующую арматуру.
  • Переоборудование – не все котлы можно перевести на СУГ с одинаковой эффективностью. Замена горелки обойдется приблизительно в 30-40% от общей стоимости котла.
  • Необходимость в привлечении квалифицированных специалистов. Связать несколько пропановых баллонов в единую сеть, поменять горелку и правильно выполнить подключение, может только лицензированный специалист.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
