Что такое Coaxial разъем в телевизоре: для чего нужен

Правила монтажа

Представленные провода довольно гибкие, поэтому процесс установки не составит труда

Важно помнить, что радиус поворота во время прокладки не может превышать 12-кратную величину изгиба оболочки кабеля

Если мастер не соблюдает рекомендации, то перегиб будет постепенно разрушать целостность оболочки. Центральная жила продавит диэлектрический слой, поэтому на экране произойдёт короткое замыкание

Важно не подвешивать кабель на гвоздь, иначе он будет растягиваться под собственным весом и приведет к обрыву центральной жилы

Необходимо правильно разделывать концы, чтобы присоединить разъёмы, от этого зависит точность работы электрических приборов. Следует делать это таким образом:

1. Обрезать кабель под прямым углом по отношению к оболочке.
2. Вставить зачищенный конец провода в специальный инструмент для снятия изоляционного слоя.
3. Сжать инструмент, в результате изоляция снимется и оголится медная жила.
4. Хорошо зажать кабель, провернуть его несколько раз.
5. Сделать еще несколько проворотов при помощи кольца, не разжимая инструмента.

Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг

После этой процедуры мастер получает полностью зачищенный кабель, который готов к дальнейшему подключению.

Оболочка защищает от проникновения влаги внутрь медного провода и предотвращает различные внешние повреждения во время всего периода эксплуатации. Кабель никогда не прокладывают под землёй, а также во влажных местах. Вода просачивается внутрь защитной оболочки, поэтому происходит её постепенное разрушение, окисление и короткое замыкание центрального стержня. Но его можно эксплуатировать на поверхности при небольших показателях влажности, а также в дождливую погоду.

Чтобы влага не проникала внутрь, нужно тщательно обработать места стыков. Для этого применяют силиконовые герметики. Изолента и пластилин не являются проверенными способами защиты. Также можно купить разъёмы, которые устойчивы к негативному воздействию влаги. Соединения, которые делают при помощи пайки, могут изменить уровень волнового сопротивления.

И еще немного о переходниках и адаптерах

Накопившаяся на руках у потребителей электроника разных поколений, все еще активно используемая, требует решать задачу совместимости интерфейсов. С подачи китайских инженеров в продаже можно встретить не только переходники или адаптеры, но даже конвертеры. Они представляют собой миникомпьютеры и способны решить вопрос совместимости между совершенно разнородными разъемами, например, между композитным аналоговым RCA и цифровым DisplayPort. Даже исправные до сих пор ЭЛТ-телевизоры и мониторы благодаря таким решениям можно использовать с самыми современными устройствами.

С другой стороны, все большее распространение сегодня получает 4К и 8К видео-контент. Так что, являясь представителем уходящей эпохи, любой компонентный интерфейс уподобляется бутылочному горлышку — узкому месту, что ограничивает возможности воспроизведения. Из рассмотренных в статье лишь наиболее продвинутый SVGA (иначе — D-Sub-интерфейс) в 15-канальном исполнении продолжают устанавливать на бюджетных устройствах. Качество картинки посредством такого соединения до сих пор выглядит приемлемо: максимальное разрешение составляет 2048х1536 точек при частоте в 85 Гц.

СЕТЕВОЙ ETHERNET КАБЕЛЬ

Кабели Ethernet используются для подключения устройств для высокоскоростного доступа к сети. Порты Ethernet-соединения находятся на компьютерах, смарт-телевизорах, игровых консолях и интернет-плеерах. Кабель Ethernet можно купить в катушке для произвольных прогонов длины. Разъемы RJ-45 и специальный инструмент используются для обжима разъемов. Имеются также кабели с фиксированной длиной, так называемые патч-корды которые продаются с установленными разъемами. Кабели Ethernet обозначаются своей категорией (CAT для краткости). Доступно множество версий. CAT-5e (e для улучшенных) и CAT-6 – наиболее распространенные типы, используемые сегодня. Когда-то революционный CAT-5, почти устарел в сегодняшнем быстро меняющемся мире. CAT-5 способен передавать скорость до 100 мегабит в секунду. CAT-5e работает в десять раз быстрее, со скоростью до 1000 Мбит / с (Gigabit). Провод CAT-7 на сегодняшний день является наиболее продвинутым, со скоростью до 10 Гбит / с.

О специальных адаптерах

Коммутации с уже окольцованными кабелями – характерная черта современных офисов. На разных уровнях находятся кабельная подводка и аппаратура из сферы телекоммуникаций. В связи с этим возникают проблемы с местом для изгиба конструкций и соблюдением определённых стандартов. Адаптеры ВЧ-разъёмов – это специальные переходники, применение которых позволяет решить проблему.

Каждый выход на современном рынке создаётся, чтобы решить какую-либо задачу. На отдельно взятых абонентских телефонных линиях могут работать нормально недорогие разновидности, с простыми резьбовыми соединениями. Но это не значит, что то же оборудование справится с особенно важными участками кабельных сетей. Потребуется приобретать профессиональные типы разъёмов, обжимные или компрессионные. У каждого участка магистрали – свои требования к оборудованию.

«Что-то опять телевизор плохо показывает, пошевели антенну»!

Смею предположить, что эта фраза звучит в наших домах чаще Новогодних поздравлений. И рядовая ситуация, имеющая простое одноразовое решение, превращается в постоянную домашнюю проблему.

Прочтя статью, вы узнаете, какие существуют антенные штекеры, как и правильно соединить кабель с разъемом, сможете самостоятельно раз и навсегда закрыть этот вопрос.

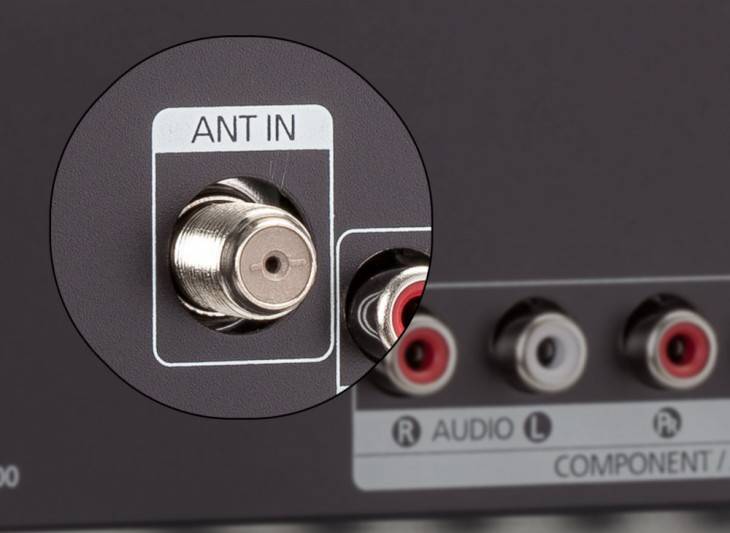

Определимся с понятием coaxial разъем, что это в телевизоре.

Это, собственно, и есть антенный разъем для телевизора.

https://youtube.com/watch?v=FvHkG8EPfIU%3F

Правильно сказать, что определение коаксиальный относится к самому кабелю.

Устройство коаксиального кабеля позволяет передавать высокочастотный телевизионный сигнал от антенны к телевизору без посторонних помех или потерь качества.

Следом разберёмся, как называется разъем для антенны в телевизоре, какие бывают типы таких соединителей.

S-video

Интерфейс S-Video был разработан японской компанией JVS и принципиально мало отличается от компонентного RCA. Основное расхождение касается группы штекер/гнездо. Коннектор выполнен в виде цилиндра, в центральной части которого располагаются штырьки контактов. Гнезда имеют входные отверстия, содержащие внутри подпружиненные контакты.

Существует две разновидности S-Video: четырех- и семиконтактная. Не вдаваясь в технические подробности, стоит отметить, что здесь, как и в компонентном RCA, информация о яркости и о цвете передается по разным каналам. Кроме того, эти два проводника являются основными и в четырехконтактной версии сопровождаются двумя коннекторами «земли». В семиконтактных вариантах пять дополнительных каналов различные производители телевизионной техники, а затем и компьютерного оборудования использовали на свое усмотрение.

В комплектах к технике со стандартом S-video нередко содержатся переходники для соединения семи- и четырехконтактных модификаций, а также группа выходов для подключения компонентного RCA.

Распространенные входы

Практически во всех телевизорах, выпущенных с 2010 года, представлены следующие порты:

1. AV (композитный). Используется для ввода-вывода аналогового видео- и аудиосигнала. Представлен парой или тройкой коннекторов «под тюльпан», чаще обозначаются желтым и белым цветом (желтый – это Video-сигнал, белый и красный – Audio-сигнал). Данный вход активно применялся в старой технике, включая DVD-плееры, спутниковые ресиверы. Сейчас практически не используется, так как передаваемое изображение через такой порт имеет низкое разрешение.

1. HDMI. Применяется для ввода-вывода цифрового изображения в высоком разрешении (вплоть до 4К 60FPS), а также аудио-сигнала (с поддержкой многоканальных систем вплоть до 12.1). Есть несколько спецификаций данного порта, которые различаются между собой только максимально допустимым разрешением вводимого/выводимого изображения. Один из самых распространенных вариантов подключения телевизора к видеоисточнику. Сейчас через разъем HDMI к телевизору подключаются игровые приставки, медиа проигрыватели, современные спутниковые ресиверы, компьютеры, ноутбуки и даже некоторые смартфоны (у которых имеется MicroHDMI или MiniHDMI порт).

1. Component (YPrPb, компонентный). Порт для ввода-вывода цифрового изображения в высоком разрешении (до FullHD 1080p). Кабель разделен на 3 провода с выходами «под тюльпан», чаще всего обозначаются красным, синим и зеленым цветом (по каждому из портов передается один цвет в цифровом формате). Сейчас редко используется, так как у него есть ограничения по максимальному разрешению выводимого изображения.

1. DVI. Применяется для ввода-вывода цифрового или аналогового изображения в высоком разрешении. Аудио-сигнал не передает. Чаще этот коннектор используется для подключения TV в качестве монитора для компьютера или ноутбука (в которых имеется соответствующий выход).

1. VGA. Применяется для ввода-вывода аналогового изображения в высоком разрешении. Позволяет подключить телевизор в качестве монитора к ПК или ноутбуку.

1. S-Video. Унифицированный разъем для передачи аналогового изображения (разделение сигналов такое же, как у AV композитного). Сейчас практически не используется. Встречается в старых DVD-проигрывателях, спутниковых ресиверах.

1. USB. Порт для обмена данными. К нему можно подключить USB-накопитель, внешний жесткий диск, в некоторых телевизорах есть ещё поддержка Wi-Fi-адаптеров с USB. Сейчас нередко вместе с USB также имеются порты для подключения карт памяти (там спецификация соединения такая же, как в USB).

1. RF. Антенный вход (аналоговый). Бывает нескольких разновидностей, всего их 13 (отличаются разделением входящего сигнала). Вся их группа именуется как IEC75.

1. SCART. Ранее использовался для передачи изображения высокой четкости (в цифровом или аналоговом формате). Но имеет низкое предельное разрешение. В старых DVD-проигрывателях и спутниковых ресиверах именно через SCART можно было получить картинку самого высокого доступного качества. Сейчас практически не используется.

1. LAN. Встречается в смарт-телевизорах. Используется для подключения RJ-45 кабеля для передачи интернет-данных. Актуальный вариант, если поддержки Wi-Fi в телевизоре нет.

Установка модуля CI

Установка и проведение подключения располагают некоторыми правилами. Чтобы избежать возникновения возможных ошибок, следует придерживаться предписанных рекомендаций.

Первым этапом является установка смарт-карты в адаптер. Следите за тем, чтобы при установке расположение карты было электронным чипом вверх. Для этого сам модуль расположите лицевой стороной к себе.

После укомплектования вставляем адаптер в слот на телевизоре. Многие производители заклеивают слот специальной защитной плёнкой, на которой указывается маркировка. Аккуратно снимаем плёнку и устанавливаем адаптер с картой

Обратите внимание, что при установке в слот модуль необходимо располагать лицевой стороной наружу. В ином случае рабочий процесс не будет запущен

С помощью нескольких простых действий модуль установлен.

Как устроен коаксиальный кабель

Коаксиальный кабель состоит из:

• внутреннего проводника (центральной жилы);
• диэлектрика;
• внешнего проводника (оплетки);
• внешнего покрытия.

Если рассмотреть кабель в поперечном сечении, то видно, что оба его проводника расположены на одной оси. Отсюда и название кабеля: по-английски coaxial – соосный.

Внутренний проводник в хорошем кабеле выполняют из меди. Сейчас в дешёвых изделиях применяют алюминий или даже обмеднённую сталь. Диэлектриком в качественном кабеле служит полиэтилен, а в высокочастотных кабелях – фторопласт. В недорогих вариантах применяются различные вспененные пластики.

Классический материал для оплётки – медь, причём оплётка качественной продукции выполняется с плотным плетением, без пропусков. В менее качественных кабелях для изготовления внешнего проводника применяют сплавы из меди, иногда стальные сплавы, для удешевления применяется редкое плетение, в некоторых случаях – фольга.

Классификация и типы HDMI

Кабель по своей структуре состоит из:

• внешней оболочки;
• оплетки или экрана с медными жилами без изоляции для пайки;
• еще одного экрана из фольги;
• оболочки из полипропилена;
• экранированных витых пар для передачи информации;
• неэкранированных витых пар для сигналов SDA SCL;
• других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

• Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p  и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
• High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
• Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
• Ultra High Speed. Поддержка разрешения до  8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
• Standard Automotive Cable – предназначен для использования в транспортных средствах.

Типы разъемов также могут быть различными, делятся на такие типы:

• А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
• В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
• C или miniHDMI. Применяется для многих портативных устройств.
• D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
• Е  или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

• HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
• HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
• MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
• HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

Оптическое цифровое подключение

Второй востребованный формат – оптический, где при передаче задействуются свето-импульсы, а роль проводника играет световод. При этом электро-соединения между источником сигнала и приёмником нет.

При указанной коммутации сигнал световой энергии транслируется по оптоволоконному шнуру, нити которого выпускаются из полимеров либо продуктов кремниевого производства. Разъём Toslink (сокращение от Toshiba Link) вставляется в порт источника и AV-ресивера. В качестве начального варианта вполне послужит QED Performance Graphite Optical.

Недостатком оптоволоконной коммутации также выступает слабый пропуск без потерь наиболее популярных аудио-форматов Dolby TrueHD, DTS-HD Master Audio. К тому же такое соединение не в состоянии транслировать в PCM более 2 каналов не запакованного потока.

Плюс оптический шнур легко повреждается при сильном сгибе. Заводы-изготовители постепенно переходят на более прогрессивный HDMI, хотя оптические выходы нередко монтируются на игровые консоли, Blu-ray-плейеры, телеприёмники, TV-приставки.

Полезная ссылка:

Каталог оптиковолоконного кабеля https://lan-art.ru/catalog/opticheskiy-kabel/.

XLR кабель

• Что делает XLR? Этот тип соединения используется главным образом с профессиональным звуковым оборудованием, которое требует «сбалансированного» аудио. Разъем имеет три контакта: один для положительного проводника, другой для отрицательного, и последний для заземления или экранирования. Когда усилитель получает сигналы от кабеля XLR, он сравнивает сигналы, получаемые от каждого источника, и отклоняет любые различия, которые указывают на наличие помех. Таким образом, XLR менее чувствителен к внешним источникам шума и оптимален для случаев, когда требуется исключительное качество звука на большом расстоянии. XLR-соединения в основном используются для аналогового аудио звука, но имеются также и цифровые кабели XLR.

• Когда его использовать? XLR подойдет для подключения высокопроизводительных домашний аудио передач, таких как совместимые предусилители и усилители мощности, имеющие XLR разъемы. Они обычно встречаются на профессиональном звуковом оборудовании, особенно микрофонах, которые требуют «фантомное питание» — электрический заряд проходит через заземленный провод и приводит в действие внутренние предусилители микрофона.

• На что стоит обратить внимание? Выбирайте изолированные провода, чтобы препятствовать вмешательству посторонних сигналов

Также важно чтобы кабели имели хорошее экранирование, предотвращающее помехи. А проводники с медным, золотым или серебряным центром обеспечат наилучшую передачу сигнала

А проводники с медным, золотым или серебряным центром обеспечат наилучшую передачу сигнала.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных – медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Подключение домашнего кинотеатра

Наслаждаться любимой кинотекой можно после подключения и настройки системы. Для начала неплохо бы изучить инструкцию. В сеть оборудование включают только после того, как подключат колонки домашнего кинотеатра к телевизору через ресивер. Соединения проверяют на правильность контактов и приступают к выбору параметров звука и видео.

Через AUX

Порт предназначен для вывода звука. Можно замыкать цепь кабелем со штекером Jack 3,5 мм на обоих концах или с помощью переходника с джеком на одном конце и двумя тюльпанами на другом. Цвета штекера и гнезда должны быть одинаковыми.

С использованием HDMI

Наиболее предпочтительный вид соединения. В лучшем качестве отдает видео и аудиосигнал. Присутствует в моделях всех брендов. Отсутствует ну разве что у очень старых телевизоров. Одним концом кабель подключается к входу на ТВ HDMI IN, другой подводится к слоту ресивера HDMI OUT.

Коаксиальный кабель

С помощью коаксиального кабеля удастся соединить, если есть порты с обозначением DIGITAL AUDIO или COAXIAL ASSIGNABLE. На телепанели к ним добавляется предлог IN и на корпусе ресивера OUT.

Оптический кабель

Оптика не боится сторонних электромагнитных волн, а потому избавляет от помех. Качество аудио сравнимо с передачей по HDMI проводу. Со стороны ТВ это будет разъем DIGITAL AUDIO или OPTICAL ASSIGNABLE с пометкой OUT, у AV-ресивера должен присутствовать такой же с пометкой IN.

Wi-Fi

Пользователей вайфай привлекает надеждой на освобождение от плена проводов. Сразу стоит отметить, что полностью беспроводного кинотеатра не существует. В любом случае должно осуществляться питание от сети. Малогабаритные динамики на аккумуляторах не способны выдать сколько-нибудь значимую мощность.

При выборе частоты беспроводной передачи учитывают уровень помех от других источников, например, соседского роутера, и совместимость технологий ресивера, колонок, телевизора. Основная масса ТВ сегодня «умные» и подключаются к сети, но отдают звук по стандарту S/PDIF. Поддержки многоканального звука без сжатия в нем нет и, соответственно, качество аудио не будет идеальным.

Основной плюс передачи по вайфай заключается в сокращении элементов кинотеатра. От ресивера можно избавиться. Источником контента становится интернет. С ТВ звуковой сигнал отправляется на динамики с помощью специально разработанных приложений. После подключения аппаратуры и роутера, синхронизация происходит автоматически. Остается настроить систему в зависимости от расстановки колонок.

Подключение через тюльпаны

Если цифровым входом воспользоваться не удалось, придется обратиться к старому доброму аналоговому формату RCA. Нужно заметить, что качественного звучания здесь получить не удастся.

Как правильно подключить домашний кинотеатр к телевизору:

1. Из трех тюльпанов понадобятся белый и красный для передачи звука.
2. На корпусе ТВ находят аналогичного цвета порты с пометкой AUDIO IN.
3. На блоке ресивера штекер обозначен AUDIO OUT.

Для аналогового соединения также подойдут кабели, переходные от mini Jack к 2RCA, от SCART — 2RCA. Остается откорректировать в настройках телевизора воспроизведение звука, чтобы он направлялся через акустическую систему, а не собственные динамики.

Какой антенный штекер луч

Для скоаксиальнымклучше всего подойдёт F-штекер, среди главных преимуществ которого:

• наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
• совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
• простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Av in разъем что это в телевизоре?

AV-выход – это специальный разъём, который используется для передачи аналогового сигнала. . Если в телевизоре имеется AV-выход, то при помощи его можно принимать аналоговый видеосигнал с компьютера, фотоаппарата, видеокамеры, смартфонов и DVD.

Что такое A V out?

AV OUT (Audio Video Out — аудио/видео выход) — обозначение выхода аудио- и видеосигнала. Разъем AV OUT встраивают в устройства, которые умеют снимать видео — чтобы потом показывать это видео на экране телевизора или монитора. AV OUT бывает в видео- и фотокамерах, в смартфонах и телефонах, игровых приставках и т.

Для чего нужен AV IN?

AV IN (Audio Video Input — аудио/видео вход) — обозначение входа аудио- и видеосигнала. Разъем AV IN может быть у любого устройства, которое умеет показывать видео: например, в плеере, телевизоре, мониторе, фоторамке и т. д.

Какие бывают входы в телевизоре?

• Антенный вход (RF). Используется для подключения к телевизору антенны. .
• Композитный, A/V вход (тюльпаны). .
• S-video. .
• Компонентный вход. .
• VGA. .
• SCART. .
• Коаксиальный вход для цифрового видео. .
• HDMI и DVI.

Что означает вход AV?

Разъём AV IN вход

IN AV— (вход) аналоговый (устаревший разъём) для подключения к телевизору видеомагнитофона или DVD проигрывателя не имеющего цифрового выхода (HDMI). Это просто уменьшенный разъём как у наушников.

Что такое TV AV?

AV – более сложный режим. Этот разъем предназначен для высокоскоростной передачи сигнала с передающего устройства, и вывод его в виде изображения и звука на телевизоре. Это достаточно удобный режим работы, особенно для некоторых специфических задач.

Как включить режим AV на телевизоре Samsung?

Для этого нажмите кнопку «SOURCE» на телевизионном пульте > Отобразится список источников > Выберите «AV» > Нажмите кнопку ВВОД. 4 Убедитесь, что питание внешнего устройства включено и оно работает. 5 Если все вышеуказанные действия были выполнены, на экране ТВ отобразится сигнал с внешнего устройства.

Как включить телевизор в режим AV?

Для того чтобы теперь переключить в AV нужно с кнопки включения питания телевизора сначала выключить его (не вытаскивая вилку из розетки) и с помощью той же кнопки тут же его включить то телевизор при этом включится в нужный нам режим.

Как подключить смарт приставку к телевизору без HDMI?

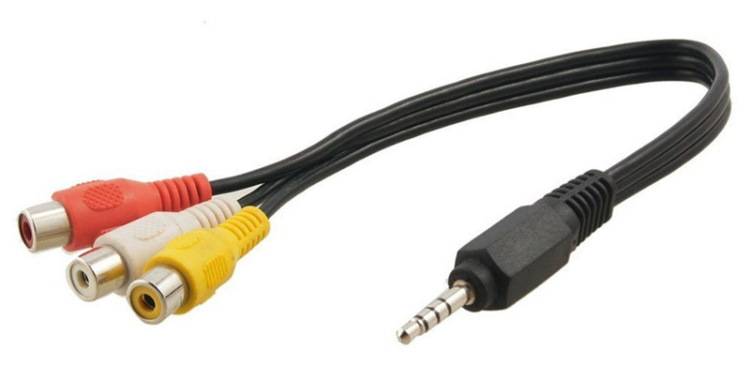

Просто вставьте Jack в AV порт вашего android tv box, а три тюльпана в совпадающие по цвету разъемы на телевизоре (Желтый провод в желтый разъем, красный в красный, белый в белый). После этого включите тв и активируйте режим работы AV, делается это соответствующей клавишей на пульте.

Что такое mini AV IN?

Данный разъем семейства D-subminiature, который предназначен для подключения компьютера к ТВ. По этому коннектору передается аналоговый сигнал, поэтому качество изображения здесь уступает соединениям с цифровым сигналом. Данный разъем — это европейский стандарт для подключения различных мультимедийных устройств.

Как можно подключить телефон к телевизору?

1. Откройте на ТВ настройки сети и включите функцию Wi-Fi Direct.
2. На смартфоне перейдите в «Настройки» → «Беспроводные сети» → Wi-Fi → Wi-Fi Direct.
3. После сканирования доступных устройств выберите свой телевизор.
4. Используйте меню «Отправить» на смартфоне для передачи фото, видео и аудио на ТВ.

Что значит Ypbpr?

YPbPr — трёхмерное цветовое пространство, используемое в аналоговом компонентном видео для раздельной передачи сигналов яркости и цветности. YPbPr — аналоговая версия YСbСr; YPbPr — непрерывное пространство и используется в аналоговых системах, тогда как YСbСr — дискретно и предназначено для цифрового видео.

Как называется разъем на телевизоре?

Изделие, предназначенное для соединения кабеля с телевизионным оборудованием, называется разъем для антенны, и служит он для подключения антенны к телевизору.

Как называется разъем для телевизора?

coaxial RF connector) — электрический соединитель, предназначенный для соединения коаксиального кабеля с оборудованием воспроизведения телевизионного сигнала. RF разъем в телевизоре является главным звеном в передаче телевизионного сигнала, качество его сборки определяет стабильность качества работы телевизора.

Как обозначается вход на телевизоре?

AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио)

Важно понимать, что композитный разъем может работать, как на вход, так и на выход, то есть он может передавать сигнал или принимать его

Многоканальный аналоговый аудио кабель

• Что он делает? Многоканальный аналоговый аудио кабель использует от шести до восьми RCA кабелей для передачи 5-7 полнофункциональных каналов и один низкочастотный аудио канал.

• Когда его использовать? Если у вас нет приемника с поддержкой HDMI, то это может быть единственным вариантом для передачи Blu-Ray объемного звука высокого разрешения. Эта установка использует внутренний декодер объемного звука проигрывателя и выводит сигнал как аналог совместимого с домашним кинотеатром проигрывателя. Многоканальные выходы можно найти на DVD-проигрывателях.

Технические параметры коаксиального кабеля

Один из главных параметров, на который надо обратить внимание при выборе кабеля, это его волновое сопротивление. Хотя этот параметр измеряется в омах, его не измерить обычным тестером в режиме омметра, и он не зависит от длины отрезка кабеля

Волновое сопротивление линии определяется отношением его погонной индуктивности к погонной ёмкости, которое, в свою очередь, зависит от соотношения диаметров центральной жилы и оплетки, а также от свойств диэлектрика. Поэтому в отсутствие приборов «измерить» волновое сопротивление можно с помощью штангенциркуля – надо найти диаметр жилы d и оплетки D, и подставить значения в формулу.

Здесь также:

• Z – искомое волновое сопротивление;
• E_r – диэлектрическая проницаемость диэлектрика (для полиэтилена можно принять 2,5, а для вспененного материала – 1,5).

Сопротивление кабеля может быть любым при разумных размерах, но стандартно выпускаются изделия со значениями:

• 50 Ом;
• 75 Ом;
• 120 Ом (довольно редкий вариант).

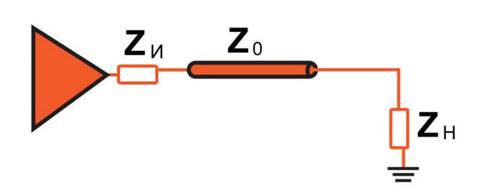

Говорить о том, что кабель 75 Ом лучше кабеля 50 Ом (либо наоборот) нельзя. Каждый должен быть применён на своем месте – волновое сопротивление выхода передатчика Z_и, линии связи (кабеля) Z и нагрузки должно быть одинаковым Z_н, только в этом случае передача энергии от источника в нагрузку произойдет без потерь и отражений.

Существуют определённые практические ограничения на изготовление кабелей с большим волновым сопротивлением. Кабель на 200 Ом и выше должен быть с очень тонкой жилой или с большим диаметром внешнего проводника (чтобы соблюсти большое соотношение D/d). Такое изделие сложнее использовать, поэтому для трактов с большим сопротивлением используют либо двухпроводные линии, либо согласующие устройства.

Другой важный параметр коаксиала – затухание. Измеряется в дБ/м. В общем случае, чем толще кабель (точнее, чем больше диаметр центральной жилы), тем меньше в нём затухает сигнал с каждым метром длины. Но на этот параметр также влияют материалы, из которых изготовлена линия связи. Омические потери определяет материал центральной жилы и оплётки. Свой вклад вносят потери в диэлектрике. Эти потери увеличиваются с ростом частоты сигнала, для их снижения применяются специальные изолирующие материалы (фторопласт и т.п.). Применяемые в недорогих кабелях вспененные диэлектрики способствуют повышенному затуханию.

Ещё одна важная характеристика коаксиального кабеля – коэффициент укорочения. Этот параметр нужен там, где надо знать длину кабеля в длинах волны передаваемого сигнала (например, в трансформаторах сопротивления). Электрическая длина и физическая длина кабеля не совпадают, потому что скорость света в вакууме больше скорости света в диэлектрике кабеля. Для кабеля с полиэтиленовым диэлектриком К_укор=0,66, для фторопласта – 0,86. Для дешевых изделий с вспененным изолятором – непредсказуемо, но ближе к 0,9. В зарубежной технической литературе используется величина коэффициент замедления – К_замедл=1/К_укор.

Также у коаксиального кабеля имеются и другие характеристики – минимальный радиус изгиба (зависит, в основном, от внешнего диаметра), электрическая прочность изолятора и т.п. Они тоже иногда нужны для выбора коаксиала.
