Выключатель света с регулятором яркости: устройство, критерии выбора и обзор производителей

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение

Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов

Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

  • Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
  • Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
  • Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

  1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
  2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Принцип регулировки яркости

У ламп, работающих в цепях переменного тока, регулирование яркости производится способом уменьшения тока за счет «вырезания» части синусоиды.

Чем большая часть напряжения вырезана, тем меньше ток через лампу. Яркость усредняется за счёт инерционности нити лампы и человеческого зрения.

Классические диммеры выполняются по приведенной схеме (возможны небольшие вариации). Ключом служит симистор – он открывается и закрывается в заданный момент времени после перехода напряжения через ноль. Чем позже симистор открылся, тем меньшая часть синусоиды идёт к потребителю. Этот момент регулируется потенциометром.

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора.

Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Совместимость диммеров и ламп

Подбирайте диммеры под установленные лампы. Для галогенных моделей, работающих от стандартного напряжения, подходит практически любой прибор.

При снижении напряжения меняется цвет светового потока. Минимальные показатели приводят к красноватому оттенку, что вредно для глаз.

Если устройства галогенные с напряжением 12-24 В, стоит присмотреть вариант с понижающим трансформатором.

Устройства для регулировки низковольтных источников света чувствительны к скачкам напряжения, что приведет к сокращению срока службы.

Если трансформатор электронный, то выбирайте диммер с маркировкой С.

Для люминесцентных источников освещения предусмотрен специальный прибор, который создан для преобразования подающей частоты 20-59 кГц. Такой подход позволяет влиять на силу тока, а также на яркость лампочек.

Метод широтно-импульсивной модуляции используется для контроля светодиодных ламп. Мощность светового потока регулируется длительностью импульсов. Высокая частота предупреждает мерцание ламп.

Маркировка светорегулирующих приборов

Маркировка определяет предназначение устройств и их совместимость с лампами:

  1. Прибор с маркировкой R подходит для контроля света в лампах накаливания с Омной или Резистивной нагрузкой.
  2. Маркировка L предполагает работу устройства с трансформаторами, которые используются для снижения напряжения и индуктивной нагрузки.
  3. С электронным трансформатором сочетается модель с обозначением С.

На лампочках также указываются детали совместимости.

Типичные ошибки при подключении

Если диммер подключен к светильнику, а яркость не поддается регулировке или лампа вообще не светится, в первую очередь надо проверить совместимость (а лучше ее проверять до начала монтажа при покупке). Если светильник может быть недиммируемым или диммируемым, надо искать на нём маркировку Dimmable. При выборе диммера надо определить, для какой нагрузки он предназначен – это также можно определить по маркировке.

Кроме того, система освещения может не работать из-за обычных ошибок в монтаже – включение прибора вместо разрыва фазного провода в разрыв нейтрального и т.п. Чтобы этого избежать, нужна обычная внимательность при установке.

Также ошибки выбора могут быть связаны с мощностью нагрузки – каждый светорегулятор имеет свой предел. Надо покупать приборы с запасом в 15…20 % по мощности светильника. При соблюдении этого простого правила димммер будет работать долго и надежно.

Что такое диодный мост, принцип его работы и схема подключения

Как правильно расположить точечные светильники на натяжном потолке

Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое симистор и как с его помощью управлять нагрузкой

Как работает сенсорный выключатель — схемы подключения

Какие бывают беспроводные выключатели

Принцип работы дистанционных контроллеров освещения похож, во многом похожи они и конструктивно. Но существуют и отличия. Выделяют разновидности по типу управления:

  • беспроводной сенсорный выключатель света;
  • кнопочный;
  • выключатель с пультом дистанционного управления;
  • смешанного вида.

Другая классификация — по количеству сопрягаемых устройств. Бюджетные модели поддерживают 1–2 приемника, продвинутые «умеют» управлять 7–8 приборами и более.

Также различают переключатели по наличию или отсутствию диммера.

Важное отличие — встроенный функционал. В основном данный тип гаджетов просто включает-выключает свет по команде владельца, а модели с диммером управляют интенсивностью. Но дорогие варианты снабжаются такими функциями, как:

Но дорогие варианты снабжаются такими функциями, как:

  • таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
  • многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
  • наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
  • поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.

Набор функций прямо отражается на стоимости: чем больше возможностей, тем выше цена.

Механические

Они очень похожи на привычные всем настенные. Контрольный механизм выглядит как обычные клавиши или кнопка. Нажав ее, пользователь инициирует отправку сигнала на реле. Перевод в положение «выключено» указывает прибору послать команду на отключение.

На каждую клавишу привязывается один источник света. Двух- или трехклавишный прибор способен контролировать соответственное число источников, но стоить он будет несколько дороже.

Сенсорные

Как уже говорилось, эти гаджеты управляются посредством сенсорной панели. Для активации достаточно просто ее коснуться.

С пультом ДУ

В этой разновидности сигналы посылаются со специального пульта. К подвиду можно отнести модели с управлением по Wi-Fi.

В случае с пультом область действия — примерно 25 метров, если в помещении нет толстых стен или иных преград. При их наличии радиус сужается до 3–5 метров, а на расстоянии прямой видимости, наоборот, способен увеличиваться до 50 м.

Добиться расширения зоны покрытия можно установкой ретрансляторов. Касается это и версий с Wi-Fi.

Установка диммера

Подключение одинарного регулятора яркости осуществляется по такой же схеме, что и монтаж обыкновенного клавишного выключателя. Таким образом, при установке диммера вместо существующего выключателя не возникает необходимости во внесении каких либо изменений в конструкцию электрической проводки.

Схема подключения, а также размеры подрозетника и маркировка выводов абсолютно идентичны.

Некоторые сложности могут возникнуть только в случае подключения регуляторов яркости света в качестве проходных выключателей или объединения их в группы с управлением от пульта ДУ. Схема их подключения трех выходов для подсоединения электрических проводов.

Три основных схемы подключения

Светорегуляторы могут быть установлены с учетом нескольких схем. Реостатные и сенсорные приспособления управляются с одного места.

В спальнях стараются использовать вариант с регулировкой из двух мест.

Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.

В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения

Двойной диммер

По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.

Как подключить плавный переход освещения

Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.

Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.

ТОП лучших вариантов

На рынке представлено немало разновидностей светорегуляторов, предназначенных для подключения светодиодных лент и ламп.

Хорошо зарекомендовала себя продукция компании Arlight. Высоким качеством отличается модель VT-S74-30A. Этот аппарат подходит для светодиодных светильников и лент на 12 В и 24 В. Этот диммер наиболее часто используется в производственных помещениях. Регулируется он ручкой с плавным ходом. На корпусе присутствует простая графическая маркировка. Зажимы диммера изготовлены из особого сплава, способного выдерживать нагрузку до 30 А. На корпусе прибора присутствуют 3 монтажных отверстия, что облегчает процесс установки светорегулятора на плоской поверхности.

Также качественным устройством от компании Arlight является модель 023375 LN-RF6B-Sens Black, которая подходит даже для многоцветных лент с RGB. Это устройство помогает управлять степенью насыщенности оттенков. Диммер имеет 10 различных режимов. Особое строение обеспечивает плавное переключение без мерцания. Прибор заключен в металлический корпус, защищающий его от перегрева и механического повреждения. Аппарат может выдерживать нагрузку до 576 Вт.

Немало положительных отзывов получила модель ULC-R22-DIM от компании Uniel. Этот прибор оснащен дистанционным управлением. Кроме того, в нем реализована функция памяти, которая позволяет сохранять все ранее установленные настройки устройства, даже если произошло внезапное отключение электроэнергии. Детали прибора изготовлены из особых сплавов, поэтому он может проработать не менее 50 тыс. часов. Сенсорное кольцо имеет диапазон регулировки яркости от 0 до 100%. Этот аппарат подходит для светодиодных ламп как на 12 В, так и на 24 В.

Высоким качеством отличается модель 021098 SP-2839DIM от компании Arlihgt. Этот прибор оснащен дистанционным управлением. В комплекте с диммером идет пульт, которым можно настраивать уровни яркости. К этому устройству подключаются сразу несколько лент. Он подходит для ламп 12 В и 24 В.

Много положительных отзывов получили светорегуляторы Legrand. Особенно часто используются приборы, относящиеся к модельным рядам:

  1. Elika.
  2. Valena Life.
  3. Valena.

Данные приборы отличаются наличием поворотно-нажимного типа управления. Они могут монтироваться в стену или накладываться на нее.

Кроме того, высоким качеством отличается продукция компании Shneider Electric.

К хорошо зарекомендовавшим себя приборам относятся:

  1. Sedna.
  2. Odace.
  3. Unica Quadro.

Эти модели оснащены поворотно-нажимным механизмом. Они поддерживают возможность управления с 2 точек.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

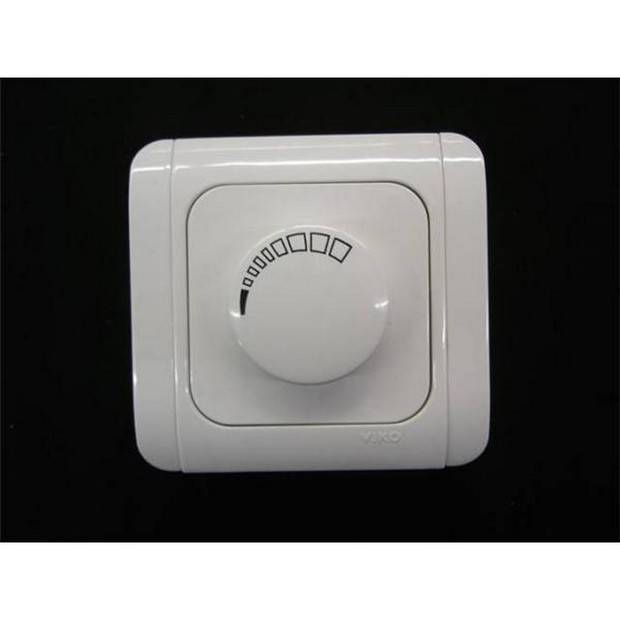

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Вот так выглядит реальная схема регулятора освещения. Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется.

Практическая схема роторного диммера

Подробнее про работу диммера – на видео:

Симисторы в этой схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение  – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В. Динистор – DB3, в крайнем случае DB4. От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Рейтинг лучших поворотных диммеров

Schneider Electric Glossa 630W

Достойное изделие, которое без проблем выдерживает различные нагрузки и подойдет для эксплуатации в любом доме или квартиры. Регулировка осуществляется классическим способом. От пользователя требуется минимум усилий для монтажа. Крепления надежные и не портятся со временем.

Производитель оснастил прибор надежной защитой от попадания пыли и грязи. Но от чрезмерного воздействия влаги, прибор сломается. Производство осуществляется в России. Изделие отличается высоким качеством сборки и быстрой регулировкой.

Средняя стоимость – 3 200 рублей.

Schneider Electric Glossa 630W

Достоинства:

  • Надежность;
  • Безопасность;
  • Легкая регулировка;
  • Скоростное изменение света;
  • Известный производитель.

Недостатки:

Schneider Electric AtlasDesign

Красивый и неповторимый диммер, который подойдет для многих пользователей. Продается в белом цветовом исполнении, что подчеркнет дизайн любого помещения. Тип регулировки – роторный. Крепление – винтовое, что большой плюс, учитывая качество сборки. Монтаж – скрытый, это дает возможность поместить прибор в любое удобное место. Класс защиты такой же, как у предыдущих моделей. Поверхность глянцевая. Регулировка осуществляется быстро.

Средняя стоимость – 1 400 рублей.

Schneider Electric AtlasDesign

Достоинства:

  • Небольшая цена;
  • Качественная сборка;
  • Долговечность;
  • Удобный способ регулировки;
  • Приятное исполнение.

Недостатки:

TDM ELECTRIC Ладога SQ1801-0109

Простой диммер, который подойдет для регулировки светодиодных ламп. Корпус выполнен хорошо, не шатается, даже если приложить небольшие усилия. Регулировка плавная и удобная. Дизайн стандартный, ничего отличающегося у этого изделия нет. Крепление – винтовое.

Поверхность глянцевая, не царапается и не оставляет отпечатков. Единственный недостаток такого прибора – материал изготовления. Через полгода-год, продукт потеряет приятный внешний вид, а пластик со временем начнет желтеть от солнечных лучей. Максимальная мощность, которую может выдержать устройство – 600 Вт

Но перед покупкой важно не забыть оставить 20% на возможные перегрузки, так как изделие чувствительно к этому

Средняя стоимость – 280 рублей.

TDM ELECTRIC Ладога SQ1801-0109

Достоинства:

  • Низкая цена;
  • Хорошо работает со светодиодными лампами;
  • Неплохая сборка.

Недостатки:

Etika 672619

Отличное брендовое изделие, которое легко выдерживает нагрузки до 300 Вт. Изготовлено из качественного пластика, который не утратит уникальный внешний вид со временем и не поцарапается от небрежного отношения. Максимальное количество ламп, с которыми прибор способен работать – 10 шт. Продается в антрацитовом цвете. Для крепления используется винтовой способ, отличающийся высокой надежностью и долговечностью. На продукт распространяется длительная гарантия, что позволит эксплуатировать диммер без опасений.

Средняя цена – 3 000 рублей.

Etika 672619

Достоинства:

  • Подойдет для установки со светодиодными лампами 5-75 Вт;
  • Необычный внешний вид;
  • Качественная сборка;
  • Корпус устойчив к царапинам;
  • Быстрая регулировка.

Недостатки:

Simon D790N

Надежный российский прибор с минимальной мощностью в 5 Вт, даст возможность установить его в любое место от комнаты до зала. Максимальное значение составляет 215 Вт. На изделие распространяется годовая гарантия, что большой плюс для тех, кто хочет удостовериться в качестве предлагаемого товара.

Форма выпуска – квадрат. Способ изменения яркости – поворотный. Корпус изготовлен из технополимера, что также является дополнительным преимуществом. Не царапается и не портится от воздействия ультрафиолетовых лучей.

Simon D790N

Достоинства:

  • Качество;
  • Долговечность;
  • Надежное крепление;
  • Уровень радиопомех соответствует EN-55015;
  • Простой монтаж.

Недостатки:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
