Устройство антенного кабеля
Современные антенные кабели имеют некоторые различия технического характера, разные свойства и материалы, используемые при изготовлении, однако конструкция у них общая:
- Основная медная или стальная омедненная жила, покрытая толстой оболочкой полипропилена.
- Экран, выполненный в виде алюминиевой фольги или медной сетки, защищает проводник от электромагнитных помех.
- Пластичная внешняя оболочка предотвращает воздействие внешних полей.
- Полиэтиленовое покрытие кабеля, защищающее от механических повреждений.
Каждый из этих элементов имеет свою роль, поэтому их целостность также важна, как общее состояние кабеля. При соединении двух проводов оба конца тщательно разделывают и очищают.
Нужен ли антенный усилитель?
Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.
Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».
Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой
При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.
Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания
У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.
В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.
Монтаж и эксплуатация
Антенный провод для телевизора по своим характеристикам достаточно устойчив к внешним факторам. При этом требуется соблюдать ряд рекомендаций по его монтажу и эксплуатации в целях обеспечения безопасного использования и срока службы:
- Изоляционный материал должен быть устойчив к текущим климатическим условиям. Если наблюдаются перепады температуры на улице — выбирается провод для антенны со стальной жилой, т.к. ее теплопроводность ниже. В комнате, наоборот, лучше использовать медную жилу. В этом случае единственным фактором нагрева может быть только короткое замыкание, на которое провод резко среагирует и сработает предохранитель телевизора. Этот момент крайне важен, т.к. с нагревом растет и сопротивление. Оно снижает скорость перемещения сигнала, и он сильнее затухает до поступления на декодер.
- Расстояние между приемником и устройством. Ввиду рассеивания сигнала от жилы он слабеет во время транспортировки. Даже самые плотные двойные экраны с пленкой и оплеткой допускают малый коэффициент затухания. Поэтому нужно стараться минимизировать расстояние от антенны до декодера. Если это невозможно, потребуется подключить антенный усилитель. В этом случае энергопотребление приемника вырастет.
- Способ подсоединения. Современные приемники предусматривает крепежа и зажимы для более простого подключения провода. Несмотря на их наличие, самым надежным способом остается спайка. Без нее уровень сигнала сильно падает при переходе от приемника на кабель.
Проблемы изгиба кабеля
Практика изгиба кабеля всегда остается самым сложным моментом при эксплуатации.
Причина этого в двух взаимоисключающих факторах:
- При любом изгибе наблюдается значительная потеря уровня сигнала. Ее может компенсировать только прямое отражение от экрана на жилу, которое возможно лишь при изгибе под прямым углом.
- Со временем повышается абсорбция кабеля, он становится более рыхлым. Следовательно, при изгибе под прямым углом в данной точке уже через год сильно повышается риск разрушения экрана
По этой причине сложно найти баланс между изгибом и длительным сроком эксплуатации. Рекомендуется по возможности обойтись без изгибов. Везде, где возможно, нужно рассматривать плавную смену направления кабеля в пределах допустимой эластичности.
Внимание! Не следует экспериментировать с разрезанием кабеля и последующей его спайкой или подсоединением с помощью переходников и удлинителей в местах изгиба.
Ни один способ соединения не способен сохранить тот же уровень сигнала при прохождении по нему, который обеспечивается при транспортировке по целому кабелю. Разделка коаксиального кабеля хоть и исключает разрушение экрана в будущем, однако сигнал значительно понизится еще на стадии перемещения по проводу. Чтобы убедиться в этом, можно проверить разность регистрируемого уровня сигнала в разных случаях.
Как устроен телевизионный кабель
Антенный кабель сильно отличается от привычных сетевых проводов более сложной структурой и каждый компонент нужно рассмотреть отдельно. Провода такой структуры называются коаксиальными кабелями.

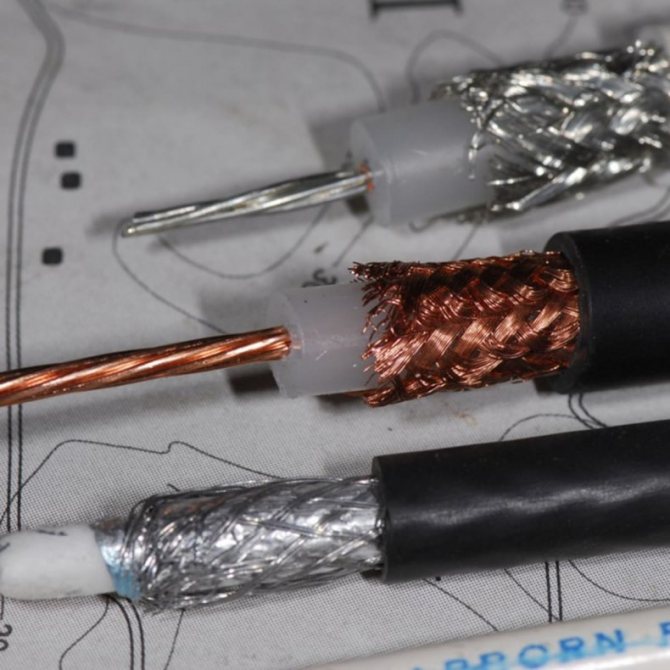

Жила
Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.
Также желательно выбирать более толстую жилу (~1 мм), т.к. с ростом диаметра падает коэффициент затухания.
Экран
Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.
Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.
Оболочка
Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.
Штекер
На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.
Ошибки при подключении
- Ситуация, когда экран включает в себя слой фольги. Внешняя сторона фольги, которая повернута к оплетке, обработана напылением алюминия. Обратная же сторона не проводит ток. Поэтому, когда делается загиб экранировки назад, фольга может полностью перекрыть нити оплетки. Из-за этого вероятно отсутствие контакта между разъемом и оплеткой. Чтобы быть уверенным в наличии контакта, можно перекрутить фольгу или полностью удалить.
- Несоблюдение правил соединения, из-за чего появляется замыкание. В лучшем случае телевизор не будет ловить каналы. В худшем произойдет короткое замыкание в устройстве телевизора или приставки. Это может привести к выходу из строя техники.
- Если штекер накручивается плоскогубцами, сильно сжимать инструмент не рекомендуется. Многие переходники изготавливаются из некачественного металла. Сильное механическое воздействие приведет к трещине или полному распаду разъема.

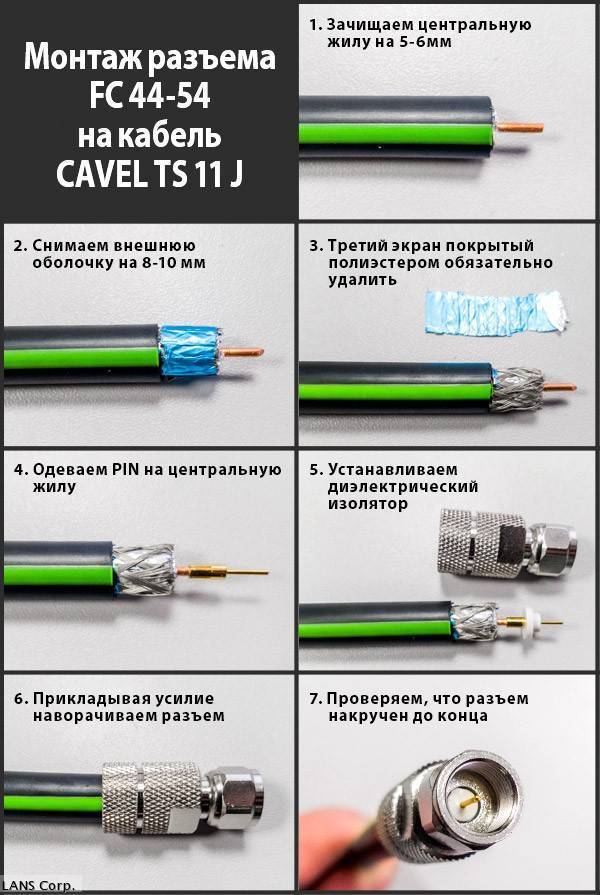

С чего следует начать?

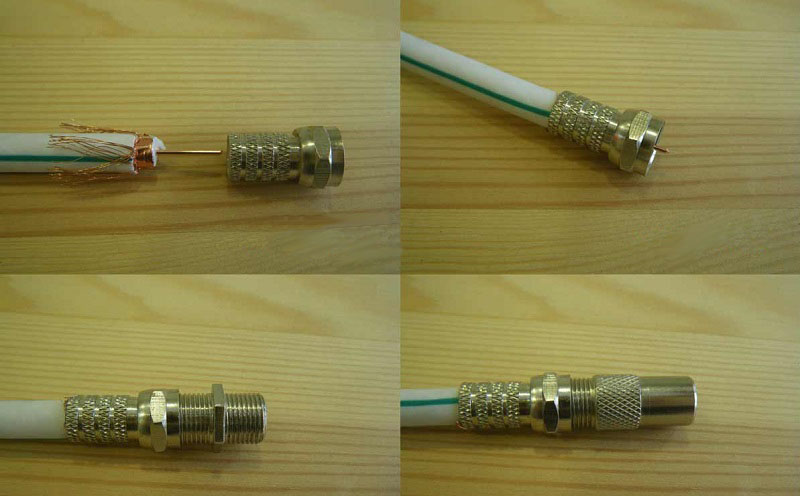

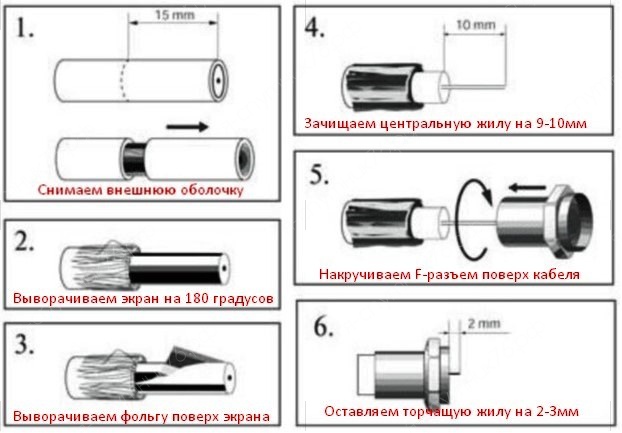

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой
Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется
В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.
С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм
Важно не испортить сам кабель
Рекомендации по подключению
Нюансы, которые следует учесть при подключении:
- Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
- Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
- Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.
- Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
- При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
- Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
- Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
- Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.
Обходимся без штекера
Если штекера под рукой нет, можно оперативно подключить кабель к телевизору.
- Убираете примерно 5 см оболочки.
- Экран отгибаете назад, как обычно.
- Жилу складываете вдвое, чтобы образовалась плоская петля. Она должна быть немного шире, чем центральное отверстие в антенном гнезде на телевизоре. Так получится достичь устойчивого контакта.
- В гнездо вставляется диэлектрическая трубка на центральную часть. Можно воспользоваться куском снятой оболочки. Это делается, чтобы максимально предотвратить возникновение замыкания.
- Медную петлю на кабеле нужно всунуть в входа.
- Оплетка заправляется внутрь гнезда отверткой или другим плоским инструментом.
- Чтобы кабель не выпадал под собственным весом, можно уплотнить контакт спичками или другим элементом.

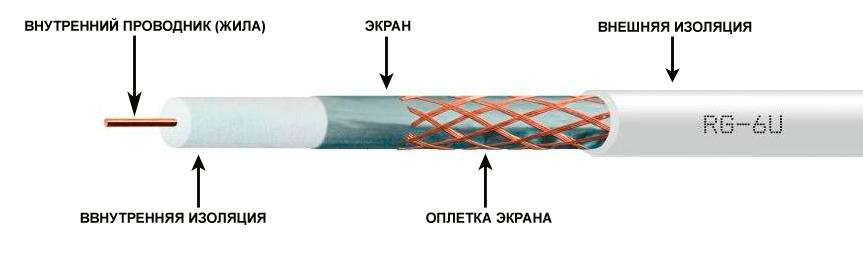

Конструкция антенного кабеля
Для переноса в телеприёмник электрических радиосигналов потребуется коаксиальный кабель, который включает в себя центральный проводник и экран, расположенные соосно и разделённые диэлектриком.
Принцип устройства:
- Центральная жила выполняет функцию проводника радиочастотных волн.
- Внутренний изолятор отделяет главную жилу от экранирующего материала, предупреждает замыкание.
- Экранизирующий слой служит защитой от помех. Включает в себя оплётку, плёнку, фольгу либо их сочетания.
- Внешний изолятор оберегает провод от влаги, грязи, атмосферных воздействий, механических повреждений.
Можно ли присоединить телевизионный кабель своими руками без потери качества
Для корректного присоединения телекоммуникационного провода коаксиальным шнуром следует прибегнуть к одному из перечисленных ниже способов:
- Приобрести штатный удлинитель стандартной длины, с помощью которого можно увеличить протяженность антенного кабеля до 20 метров;
- Применить специальные F-гнезда, позволяющие подключать антенные провода без спайки;
- Современные технологии позволяют удлинять несколько проводов одновременно с использованием сплиттеров;
- Выполнить спайку проводов между собой для создания неразрывного соединения.
Присоединение антенного провода Также следует уделить особое внимание выбору правильного коаксиального шнура, поскольку антенный провод имеет сопротивление в 75 Ом. Внешняя оплетка должна обладать предельной эластичностью, так как это свойство позволит ей и не ломаться на сгибах. Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала
Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала.
Обратите внимание! Диэлектрик, выполняющий функцию изолятора, должен быть изготовлен из полиэтилена и фольги, чтобы не допустить сбой сигнала из-за внешних помех при эксплуатации. Сердечника кабеля может быть выполнен из меди, алюминия или стали. Параметры настройки частотного сигнала должны иметь низкие показатели
Параметры настройки частотного сигнала должны иметь низкие показатели.

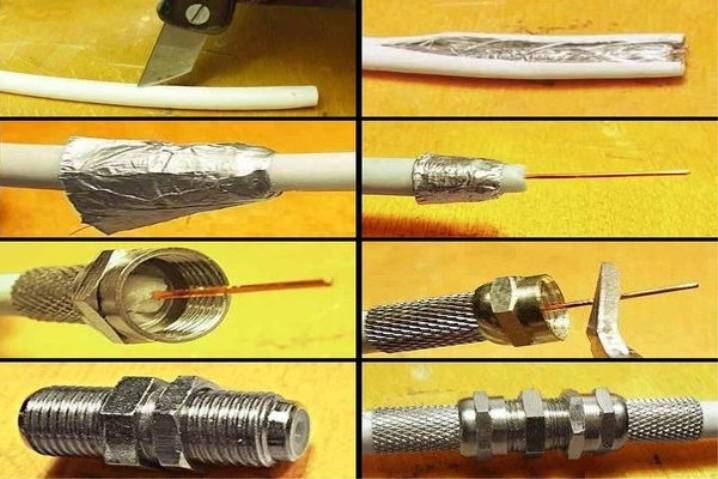

Соединение кабеля без потери сети
Подключение кабеля к антенне
Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:
- разветвитель;
- антенный кабель;
- антенный усилитель;
- кусачки;
- остро наточенный нож или скальпель;
- паяльник.
Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.
Какой антенный штекер лучше
Если рассматривать штекеры, то пользователь должен исходить из своих потребностей и возможностей. Ясно, что необходимо выбирать современные F – штекеры, а не советские, старые варианты.
Если у человека нет знаний о том, как правильно подключать подобные конструкции, то ему стоит выбрать самый простой первый тип. Если же у него есть специальные приборы для подключения, то целесообразно отдавать предпочтение третьему варианту. Он обеспечит пользователю стабильное подключение, а также быструю проводимость, в отличие от первого варианта, который может работать с перебоями.
Вопрос эксперту
Можно ли подключить кабель без штекера?
Да, варианты подобного подключения есть, но их не стоит практиковать на постоянно основе, так как подключение будет нестабильное и плохое.
Где приобретать штекеры?
В любом телевизионном магазине. С поиском проблем не возникнет.
Можно ли подключить штекер самостоятельно?
Да, если у пользователя есть базовые знания, то подключение может пройти и без профессионала.
Часто задаваемые вопросы
Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?
Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.
Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.
В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.
Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?
В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.
Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?
В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.
Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?
Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».
Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю
Соединение TV провода пайкой
Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.
Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):
- На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
- Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
- Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
- Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
- Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
- Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
- Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
- С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
- Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
- Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.
На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.
Когда требуется соединение кабелей
Соединение антенных линий необходимо в следующих случаях:
- Если оболочка кабеля повреждена, он передавлен или полностью разорван, его можно заменить на новый. Однако тем, кто желает сэкономить время и деньги проще соединить его. Иногда при поврежденной внешней оболочке экран и основная жила не затронуты, можно заизолировать провод. При порывах оба конца зачищаются и соединяются удобным способом.
- Удлинение антенного кабеля также подразумевает его соединение. Чаще всего это связано с перестановкой, сменой места жительства или сменой места расположения телевизора. Иногда коаксиальный кабель покупают впритык, без учета обновления контактов и со временем он становится коротким.
- Подключение второго телевизора к одной и той же антенне. Такое часто делают, когда в семье есть дети или возникают споры по поводу просмотра ТВ-каналов. Это не совсем удобно, но дешево — не приходится покупать приемник и новую антенну.
Характеристика центральной жилы
Центральную жилу чаще всего изготавливают из меди или сплава других прочных металлов, который обязательно плакируется медью для обеспечения высокой прочности. Специалисты рекомендуют использовать кабели с медной жилой, хотя никаких подтверждений того, что медь лучше передает сигнал, чем сплав других металлов, нет. Однако сплавы металлов значительно увеличивают диаметр кабеля, чего не заметно при использовании меди. Для телевизионного кабеля важен как можно меньший диаметр, поскольку его удобно прокладывать. Для домашнего применения вполне подойдет кабель с жилой диаметром 3,5 мм. Можно больше, но не меньше.
Можно выбрать недорогой кабель с жилой диаметром меньше 3,5 мм, но тогда придется докупать специальное оборудование для повышения качества сигнала, поэтому к выбору сечения жилы необходимо подойти очень серьезно.
Подключение антенны к телевизору
Обычно гнездо для подключения антенны расположено на задней панели телевизора и имеет маркировку «ANT», «ANT IN» или аналогичную. Но проще всего опознать это гнездо визуально. Для него характерны следующие признаки:
- металлическая окантовка кольцевой формы;
- центральный паз – выпуклость с отверстием, куда входит либо сама центральная жила, либо выступ внутри штекера.
Антенное гнездо отличается от других разъемов по форме . Подключить туда что-то, кроме самого штекера, физически невозможно.
В том случае, если телевизор может принимать как эфирный, так и спутниковый сигнал стандарта DVB-S, он имеет два антенных разъема. Тот, что предназначен для спутникового сигнала, маркируется как «ANT SAT», «ANT 2 IN SATELLITE» и т.д. Гнездо для спутниковой телеантенны тоже имеет выемку в центре, но обычно снабжено внешней резьбой для навинчивания на нее штекера.
Конструктивные особенности и материалы изготовления
Рассматриваемый тип кабелей включает в себя:
- Центральный провод, находящийся внутри оплетки, который выполняется на базе одножильного/многожильного провода либо трубки из меди. Материал исполнения данного компонента напрямую обеспечивает дальность проведения сигнала и влияет на уровень его деформации при передаче.
- Изоляция из диэлектрика, которая требуется для закрепления неподвижности проводящей линии. Выполняется она обычно из совершенно разных полимеров и от нее зависит быстрота затухания сигнала, равно как и волновое сопротивление.
- Оплетка представляет собой внешний проводник, выполняющийся на базе фольги либо из алюминиевой пленки, либо проволоки из металла. Призвана обеспечить защиту от негативного воздействия внешних электромагнитных полей.
- Внешняя оболочка осуществляет общую защиту совокупности всех вышеуказанных элементов от различных механических воздействий.
Стоит отметить, что в структуре кабеля может быть предусмотрен дополнительный экран на основе фольги, что характерно для специализированных образцов.
Как правило, центральная жила может быть изготовлена из следующих материалов:
- Алюминиевая либо медная проволока;
- Стальная проволока с омеднением либо полностью алюминиевая жила с медным покрытием;
- Комбинированная структура – жила представляет собой набор мелких и тонких поволок;
- Медная проволока с посеребрением.
Для центральной жилы медь или алюминий могут быть использованы как в чистом виде, так и в сплавах, ведь данный компонент является главным и отвечает за сигнальную передачу. По ее внешнему виду вполне можно точно определить материал изготовления. Серебристый цвет будет означать алюминий или сталь, а золотистый – медь. Чем больше диаметр жильного сечения, тем лучше будет осуществляться передача сигнала (любого). Однако, у толстых образцов и стоимость выше. Кабельная изоляция же осуществляет защиту внутренней жильной структуры от перемыкания с оплеткой. Изолирование может выполняться на основе полиэтилена или полиуретана. Ее структура может быть монолитной или вспененной. Монолитный вариант считается идеальным для прокладки в помещениях, обладающих высоким уровнем влажности, он надежнее защищает от механических повреждений центральную жилу. Вспененный вариант станет комфортным решением при прокладке сети со множеством изгибов/поворотов, ибо имеет отличные показатели на сгиб. Оплетка, по сути, является дополнительной жилой, обладающей экранированным заземлением. Если она выполнена в плотном медном виде, то сигнал получает наилучшую квалитативность. И последний элемент строения – это внешняя наружная оболочка, которая предназначается исключительно для предупреждения механических негативных нагрузок на участки сети.
Конструкция антенного кабеля
В целом, все кабели устроены одинаково. Внутри имеется центральная жила или же внутренний проводник, который спрятан в изолирующую оболочку, а поверх нее прокладывается экран и оплетка. Также, все это спрятано под защитной оболочкой.
Принцип устройства антенного кабеля заключается в следующем:
- Центральная жила выступает в качестве проводника радиочастотных волн;
- Благодаря внутреннему изолятору отделяется главная жила от экранирующего материала, а также предупреждается замыкание;
- Экранизирующий слой выступает в качестве защиты от помех. В этот слой входит оплетка, пленка, фольга или же их сочетание;
- Благодаря внешнему изолятору провод защищен от влаги, грязи, атмосферных воздействий и механических повреждений.
Метод скрутки
Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.
В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.
Скрутка — простой и ненадежный способ соединения
Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.
Если нет под рукой насадок
В жизни часто случается, когда надо что-то найти, а его нет. Бывает, что надо срочно подключить телевизор к антенне, а штекера под рукой нет. Можно ли выйти из этой ситуации? Конечно, можно, ведь кабель подключается и без насадки. Для этого снимают верхний покров кабеля длиной в 5 сантиметров, отворачивают экран, снимают изоляционный материал и загибают жилу в петлю. Желательно фольгу обмотать изолентой.
Далее петля вставляется в антенный разъем телевизора. При этом ширина петли должна быть больше разъема. Главное при таком подключении – чтобы оплетка экрана не соприкасалась с центральным проводом.
Чтобы провод не выпадал из гнезда, фиксируют его с помощью спичек или зубочисток.
Как правильно выбрать кабель
Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.
Выбор кабеля для подключения
При подборе материала необходимо придерживаться следующих рекомендаций:
- на внешней оболочке обязательно должны присутствовать все обозначения;
- значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
- внешний диаметр должен составлять свыше менее 6 мм;
- главная жила и экранирующая оплетка должны быть выполнены из меди.
Маркировка телевизионных кабелей
Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.
| CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M | |
| Обозначение | Расшифровка |
| CABLETECH | Наименование компании-производителя |
| RG 6U | Марка кабеля |
| HIGH QUALITY COAXIL CABLE | Коаксиальный кабель высокого качества |
| 75 OHM | Сопротивление 75 Ом |
| 0,55М | Отметка протяженности кабеля |
Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий
С чего следует начать?
Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой
Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется
В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.
С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм
Важно не испортить сам кабель
Скрутка
Хотя этот метод считается самым примитивным, устаревшим и не надежным, его все-таки используют. Он не требует наличия переходников, штекеров и других деталей.
Скрутку сделать просто, но качество сигнала при таком соединении падает и может компенсироваться пайкой контактов.
- Чтобы сделать скрутку, необходимо выполнить разделку обоих концов кабеля, зачищая рабочие жилы и оплетку с учетом их последующего скручивания.
- Они не должны быть слишком короткими.
- После соединения двух частей провода стык рекомендуют спаять обычным паяльником, а затем заизолировать.
- Независимо от способа соединения, стыки нужно дополнительно фиксировать, особенно если они находятся на улице.
- Это защитит от разбалтывания соединений ветром.
Как подключить несколько телевизоров к кабельной сети или антенне
Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.
Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.
