RCA-аудиокабели
Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.
Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.
Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.
Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.
Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.
Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.
Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.
Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.
До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.
Для аналогового аудиосигнала действует характеристика:
Для цифрового аудиосигнала:
S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.
Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.
Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.
Источник
Что представляет собой тюльпан
Сам кабель используют для подключения к TV домашних кинотеатров, саундбаров, DVD-проигрывателей и игровых приставок. Как же он выглядит? Одна его часть – это выдвинутый вперёд контактный штырь, диаметр которого может быть 3,2 или 3,18 мм. Внешняя длина – 9 мм. Это открытая часть. Закрытая внутренняя длина – 6 мм. Этот штырь находится внутри цилиндрического контакта внутренним диаметром 8 мм. Внешний диаметр ободка зависит от его толщины и не имеет определённого стандарта. На слэнге эту часть кабеля называют «папа». С другой стороны кабеля имеются три разноцветных коннектора. Их цвета стандартны и необходимы для того, чтобы точно определять, в какой разъём должен вставляться каждый из этих коннекторов. Схема такова:
- жёлтый служит для передачи видео сигнала;
- белый передает моно сигнал или левый звуковой канал;
- красный отвечает за передачу правого звукового канала.
Описание Scart
| штекер Scart | гнездо Scart |
SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.
SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.
Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.
Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.
До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.
Чем отличается сигнал VGA от HDMI
Главное отличие данных сигналов заключается в том, что формат VGA относится к аналоговым, тогда как HDMI — к цифровым. Не перегружая статью техническими тонкостями, для наглядной демонстрации разницы этих двух сигналов приведем рисунок.
Хотя, конечно, все известно о наличии таких устройств, как:
- АЦП . С помощью этого устройства осуществляется преобразование входного аналогового сигнала в дискретный код.
- ЦАП . Это устройство используется, чтобы преобразовать цифровой (чаще всего двоичный) код в аналоговый сигнал.
И их наличие, казалось бы, должно снять любые вопросы по поводу адаптеров сигналов. Однако надо понимать, что VGA — формат, предназначение которого заключается в выводе картинки на мониторы компьютеров. Тогда как функциональность HDMI значительно выше, и это позволяет ему работать с большим разнообразием устройств. И в этом заключается главная проблема.
В HDMI имеется такой термин, как HDCP. Опять-таки не полезем в технические дебри. Скажем только, что эта аббревиатура «навороченной» системы защиты, которая не позволяет прочесть сигнал тем, кому делать это не дозволено.
Это сделано для того, чтобы если будет осуществлен перехват сигнала «недругами» — они не смогли бы его прочитать, не обладая идентичной технологией HDCP. По этой причине изготовление стандартного переходника, соединяющего провода, имеющий наконечник HDMI и кабеля, оканчивающегося VGA, не поможет решить проблему. То есть подключиться можно, но экран при этом останется темным.
Внимание! Не дайте себя обмануть! Покупать псевдопереходники HDMI → VGA и обратно, в виде обычного кабеля с разными наконечниками бессмысленно
Распространение нового формата
Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:
- видеомагнитофонов;
- телевизоров;
- DVD -плееров;
- цифровых ТВ-приставок;
- специальной видеомонтажной аппаратуры и многого другого.
Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.
Что представляет собой «тюльпан»?
«Тюльпаном» называют особый тип разъема, который располагается на окончании кабеля. Приспособление выполняет назначение маркера, так как может быть окрашено разными цветами, зачастую их 3:
- белый несет ответственность за монофонический сигнал;
- желтый – за видео;
- красный – двухканальный звуковой сигнал.
Иногда этот разъем с проводом называют «колокольчиком», он имеет цилиндрическую форму.
Применяется с целью подсоединения всевозможных устройств к телевизионной технике, например, аудиотехники, видеокамер, видеоплееров, игровых приставок, DVD-плееров, видеомагнитофонов. Благодаря данному композитному приспособлению обеспечивается отличное качество звука и изображения.
Переходники и провода для подключения DVD
Бывает такое, что на плазменной панели и DVD-проигрыватели нет идентичных разъёмов. Выход только один – использование переходника.
Провода, которые возможно применить для синхронизации:

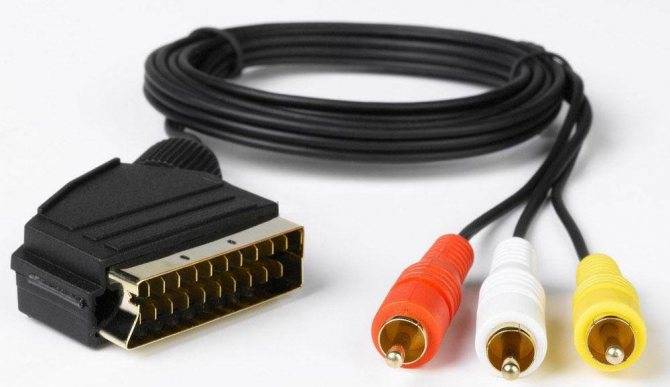

- SCART-RCA. Возможно применение единственного провода. Каждый штекер отражает изображение и звучание одновременно. Этот провод самый оптимальный вариант. Не возникает никакой неразберихи, а передаваемая информация не подлежит искажению.
- SCART – S-Video + 2RCA. Кабель S-Video не способен самостоятельно передавать звуковой сигнал. Решение проблемы – вмонтировать дополнительный провод 2RCA.
- HDMI-RCA. Использовать такой кабель нежелательно. Сигнал будет передаваться плохо, хоть HDMI идёт в стандартной комплектации вместе с плеером.
Проблемы и решение
Вопрос эксперту
Отсутствие подключения видеомагнитофона к телевизору (картинка, звук). Что делать?
Проверяют наличие SCART-разъема, подсоединение к соответствующим гнездам.
Появляются помехи при отображении картинки и звука
Проверяют надежность подключения кабеля и состояние разъемов
ТВ-приемник не принимает сигнал от видеомагнитофона. Как быть?
Выбран неправильный кодек, поврежден кабель, нет подключения к сети.
Присутствует дополнительный фон на звуке. Что это?
Необходимо отрегулировать внешнюю антенну, либо настроить совместимость оборудования согласно инструкции.
Не появляются «признаки жизни»…
Проверяют подключение к сети и совместимость кабельных разъемов.
Подключение DVD
Для правильного сопряжения телевизора с ДВД необходимо выбрать подходящий способ. Подготовив требуемый кабель и оборудование, выполняют работы, придерживаясь рекомендуемой схемы. Если все сделано правильно, процесс не займет много времени.
SCART
Иногда в комплекте с плеером поставляется рассматриваемый кабель. Его сложно перепутать с аналогами, поскольку штекеры имеют внушительные габариты. Для сопряжения телевизора и ДВД дополнительных приспособлений не понадобится. Нужно просто найти соответствующие гнезда и выполнить подсоединение.
Если на ТВ несколько разъемов SCART, выбирают гнездо с меткой «In».
HDMI
Указанный разъем характерен для современных модификаций техники. Для правильного подключения ТВ к ДВД придерживаются следующей схемы:
- На задней панели телевизора находят подходящее гнездо. Часто оно подписано «In HDMI», на плеере выбирают аналогичный разъем с меткой «Out HDMI».
- Используют специальный кабель для сопряжения девайсов. В комплекте провод не предусмотрен, приобретается отдельно.
- В меню телевизора выбирают прием сигналов с порта HDMI.
- Оборудование включают, проверяют правильность соединения. Если все сделано верно, можно наслаждаться любыми фильмами в отличном качестве.
S-video
В этом случае потребуется специальный кабель. Через него будет подаваться только картинка. Для отображения звука понадобятся «тюльпаны». Красный штекер отвечает за правую колонку, белый – за левый динамик. После подсоединения дополнительная настройка не нужна. Включают ДВД и ТВ, при этом качество воспроизводимых файлов уступает только системе HDMI.
RCA
С кабелями типа «тюльпан» все элементарно. Нужно просто подсоединить три штекера, в соответствии с цветами. Сначала переходник фиксируется на DVD-плеере, затем – на телевизионном приемнике. Указанный метод имеет один недостаток – качество изображения оставляет желать лучшего.
Для плазменных и других современных модификаций актуальнее один из способов, перечисленных выше.
Использование компонентного кабеля
«Продвинутые» модели ДВД-плееров оснащаются пятью стандартными разъемами RCA. Для сопряжения устройств подключение проводят строго по оттенкам. В результате обеспечивается высокое качество изображения и звука.
Как подключить компьютер к телевизору через тюльпаны (RCA)
Если ваш телевизор уже достаточно преклонного возраста и в нем нет самых современных интерфейсных разъемов, то эта статья поможет вам правильно подключить ваш компьютер к телевизору через тюльпаны.
Напомним, что тюльпан (он же «колокольчик» или «композит») – это один из первых аналоговых разъемов с интерфейсом RCA. По внешнему виду тюльпаны представляют из себя многожильный кабель с тремя выводами разного цвета: красного, желтого и белого.
Желтый разъём отвечает за передачу изображения, а красный и белый за передачу аудиосигнала. Правый канал маркирован красным цветом, а левый канал – белым, через который можно также подключать источник монофонического аудиосигнала.
Входные разъемы имеют точно такие же цвета, так что перепутать у вас не выйдет.
Кабель с разъемами тюльпан способен передавать довольно качественный стереозвук уровня Hi-Fi, чего не скажешь о видеосигнале – передать видеопоток с разрешением Full HD (1920х1080) и приемлемым уровнем качества изображения, этому интерфейсу не под силу. Но у него есть и свои плюсы: простота подключения, широкая распространенность и очень доступная цена.
Также следует помнить, что напрямую подключить компьютер к телевизору через колокольчики не получится – современные видеокарты не оборудованы соответствующими выходами (RCA), поэтому вам придется использовать переходники.
Порядок подключения
ВАЖНО: перед подключением убедитесь, что компьютер и телевизор отключены от сети. Для вывода звука с компьютера на телевизор вам надо использовать переходник mini-jack => 2xRSA, как на рисунке ниже
Для вывода звука с компьютера на телевизор вам надо использовать переходник mini-jack => 2xRSA, как на рисунке ниже.
Изображение выводится отдельно, с одного из выходов видеокарты через переходник DVI => RCA или D-Sub (VGA) => RCA.
После подключения разъема к видеовыходу вашей видеокарты, она должна корректно распознать тип подключения. Иногда видеокарты nVidia сами не распознают подключенный RSA-кабель (тюльпан) и им нужно подсказывать. Если у вас сложилась именно такая ситуация, то нужно в панели управления nVidia (настройках видеокарты) вручную задать способ вывода видеосигнала.
После того, как вы подключили все разъемы, необходимо сначала включить телевизор, а потом компьютер. Если все соединено правильно, при старте загрузки ОС вы увидите мигание экрана телевизора – это говорит о том, что телевизор распознал подключенный кабель и получает входной видеосигнал. После загрузки ОС на экране телевизора должен отобразиться рабочий стол, так же как на мониторе. Если этого не произошло, кликайте правой кнопкой мышки по рабочему столу, нажимайте пункт «Разрешение экрана» (для Windows 7, 8) и выбирайте, как вы хотите выводить изображение – как расширение рабочего стола или в режиме клонирования.
Далее, при необходимости, настраиваете соотношение сторон и выводимое разрешение на экран, которое не должно превышать максимально указанное в инструкции по эксплуатации вашего телевизора.
Если изображение на экране телевизора так и не появилось, пора взять в руки пульт ДУ и приступить к настройке. Зайдите в меню телевизора и выберите пункт Input (Source), в котором вам нужно найти источник входного сигнала A/V (Audio/Video). В разных моделях телевизоров названия пунктов входного сигнала могут отличаться, поэтому вы ищите названия типа ПК (PC), Видео (Video In), Ext. Нажимайте кнопку выбора и проверяйте, появилось ли изображение. Как только вы выберете правильный пункт, на экране телевизора увидите рабочий стол ОС. На этом настройку можно считать законченной.
Надеемся, что наши рекомендации помогут вам выполнить подключение компьютера к телевизору через тюльпаны гладко и без затруднений.
Компонентное видео: прогрессивное или чересстрочное?
У нас впереди еще одна важная тема для обсуждения. Компонентное видео существует в двух модификациях — прогрессивной и чересстрочной. Если вы еще не знаете значение этих терминов, то прочитайте статью «Различия между HDTV, EDTV и SDTV».
Существует три типа DVD-плееров. К первому относятся те марки, которые имеют только композитный и S-video-выходы. Плейеры второго типа имеют композитный, S-video и чересстрочный компонентный (480i) разъемы. И, наконец, те, что имеют помимо чересстрочного компонентный прогрессивный (480p) разъем — это третий тип.
Очень часто покупатель совершает досадную ошибку
Покупая DVD-плеер, он знает, что «компонентное видео» — это очень важно. Но ему еще неведомо то, что многие плееры, имеющие только чересстрочный компонентный выход, не являются прогрессивно компонентными
Конечно, такой плеер — тоже «компонентно-совместимый». Но в этом случае покупка может обмануть его ожидания. Итак, если вы располагаете видеосистемой, поддерживающей прогрессивный компонентный формат 480p, (или только собираетесь ее приобрести), то удостоверьтесь в том, что выбранный вами DVD-плеер также может работать в этом формате.
Это относится и к приемникам — телевизорам и проекторам. На рынке видеотехники существуют проекторы, принимающие чересстрочно-компонентный 480i сигнал, но не совместимые с прогрессивно-компонентным 480p сигналом. Некоторые марки принимают оба сигнала, а некоторые — и ни тот и ни другой. Так что будьте внимательны. Обычно максимально возможное качество достигается, когда и плеер и проектор совместимы с 480p форматом.
Если в описании проектора написано, что он принимает компонентный видеосигнал, не предполагайте, что это относится как к 480i, так и 480p модификациям. Если проектор совместим с 480p форматом, то это должно быть явно прописано. Очень часто в спецификациях бывает написано, что проектор является «компонентным», что на практике означает только поддержку 480i стандарта.
Возможные проблемы и их устранение
Хоть процесс синхронизации плазменной панели и DVD-проигрывателя прост, пользователи могут столкнуться с некоторыми трудностями.
Самые распространённые проблемы и пути их решения:
- Если техника не работает, то первым делом проверьте питание. Есть вероятность, что корень проблемы лежит в проводке или розетке. Попробуйте подключить устройство в другую сеть. Если неприятности доставляет именно система электропитания, то лучше всего обратитесь к специалисту.
- При отсутствии звука и картинки, нужно проверить состояние провода, который используется для синхронизации. Если были выявлены дефекты, то замените его на новый. После замены настройте плазменную панель. Для этого в меню выберете «новый источник приёма сигнала».
- Если устройство транслирует плохое изображение, то проверьте надёжность соединения. Штекер должен плотно примыкать к порту. Если в разъёме появляется зазор, то решение одно – обратиться в сервис.
- Сигнал отсутствует. Довольно часто причиной проблемы становится посторонний предмет в разъёме. Это могут быть частички мусора или скопление пыли. Периодически проводите чистку своего оборудования. Для этого можно приобрести баллончик с жатым воздухом и продувать разъёмы.
Распространение нового формата
Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:
- видеомагнитофонов;
- телевизоров;
- DVD -плееров;
- цифровых ТВ-приставок;
- специальной видеомонтажной аппаратуры и многого другого.
Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.
RCA-аудиокабели
Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.
Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.
Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.
Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.
Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.
Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.
Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.
Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.
До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.
Для аналогового аудиосигнала действует характеристика:
Для цифрового аудиосигнала:
S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.
Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.
Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.
Источник
Формат видеозаписи
Их много, но знать о них много не надо. Самые популярные форматы – MOV и AVI, однако встречаются и более мудреные. Тут главным образом, стоит беспокоиться о том, чтобы видео без проблем воспроизводилось у вас на компьютере. Перечисленные форматы являются наиболее старыми и классическими, так что открыть их с большой вероятностью можно будет где угодно.
Также есть видеорегистраторы (например, VisionDrive), которые записывают видео в своем собственном формате. В таком случае, в комплекте идет и программа-видеоплеер, которая эти файлы без проблем воспроизводит на любом ПК. Обычно, видеоплеер установлен на карту памяти, либо копируется туда при первом включении видеорегистратора. На компьютере, запустив эту программу-видеоплеер, вы без проблем сможете просмотреть все ваши записи.
Как подключить к телевизору?
Нередко при покупке телевизора у пользователя возникает вопрос о том, как правильно соединить два устройства: технику и «тюльпан». Процедура присоединения разъема к новому ТВ не подразумевает ничего сложного, а соединение происходит быстро и легко.
Подготовка
Актуальный способ преобразования телевизионного сигнала с компьютера состоит в применении конвертера. Наиболее приемлемый вариант в этом случае – HDMI-RCA, потому что подобным образом оснащено подавляющее число видеокарт. VGA-RCA стоят меньше предыдущих, но и качество их функциональности ниже.
На телевизоре имеется 3 разъема, каждый из них несет ответственность за передачу одного из сигналов. Вне зависимости от того, какой конвертер будет выбран, устройству потребуется отдельное питание, чтобы получить нужный объем электроэнергии напрямую от ПК через кабель.
Подключение
Алгоритм подключения является довольно простым. Пользователю потребуется ввести штекеры в нужные входы, что промаркированы определенным цветом. Однако в продаже имеются модели, в которых все приспособления имеют одинаковый цвет. В этом случае стоит выполнить такие мероприятия:
- найти «тюльпаны», что обозначены пометкой IN либо двумя стрелами;
- найти группу на устройстве со знаком AV2 – и осуществить подсоединение пучка;
- провести определение разъемов на ТВ-технике в соответствии со следующими знаками: V – видео, L – левый звуковой вход, R – правый звуковой вход.
В моделях с парой разъемов поддерживается исключительно монозвук. В этом случае стоит произвести подключение желтого и белого приспособлений, а красное – нужно оставить неподключенным. Обычно «тюльпаны» используются при подключении к небольшим экранам, в противном случае получается искаженное размытое изображение.
Настройка
Для подключения и настройки внешнего устройства стоит выполнить такие шаги:
- подсоединить провод к внешнему агрегату – желтый к видеовыходу, а остальные к аудио;
- осуществить соединение проводов с ТВ-техникой;
- отыскать обозначение AV, при этом на пульте можно нажать Source, а во всплывших обозначениях AV;
- сделать проверку питания подключенного прибора;
- ожидать, пока на экране появится сигнал;
- воспользоваться пультом по назначению.
