Как подключить селективное узо — устройство, где и зачем применяют схема монтажа

На какую перегрузку рассчитывать?

Ток отсечки автомата равняется максимально допустимому току потребления, умноженному на коэффициент 1,25 и дополненному до ближайшего значения из стандартного токового ряда: 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Значение максимального тока потребления для каждой конкретной квартиры должно быть записано в ее техническом паспорте. Если такой отметки нет, нужно обратиться за информацией в эксплуатирующую контору. Там по закону обязаны сообщить необходимые сведения.

Как правило в старых и новых бюджетных зданиях значение допустимого тока для квартир равно 16А. Для новых домов обычной застройки — 25А. А для квартир в зданиях бизнес-уровня 32 или 50А, помещений класса «люкс» — 63 или даже 100А.

Что касается частных жилых домовладений, здесь максимальный ток считается по лимиту потребляемой мощности, также указанной в техпаспорте строения (из расчета 5А на каждый киловатт с умножением на 1,25 и дополнением до ближайшего стандартного значения).

Как определить место расположения УЗО

УЗО — это устройство защиты от токов утечки. Оно необходимо для отслеживания повреждения фазной изоляции, а также для защиты человека от поражения электрическим током при прикосновении к токоведущим частям. Схема подключения УЗО составляется исходя их имеющейся схемы расположения электроприборов и осветительной техники. При этом уже должны быть известны мощности приборов, рассчитано сечение кабелей, выбраны параметры защитных автоматов.

Начинать надо с расположения на плане всех приборов

Как разработать схему проводки

Сначала рисуется на плане дома или квартиры положение всей планируемой техники и устройств, которые вы собираетесь использовать. Также наносятся светильники, бра и другие осветительные приборы. Возле каждого энергопотребителя проставляется мощность. Далее продумывают разбиение потребителей на группы. Процесс достаточно сложный, учитывать приходится много факторов:

  • Освещение и розетки в жилых помещениях желательно разнести в две группы: одна розеточная, другая на освещение.
  • Для мощных потребителей проложить отдельные линии питания. К этой категории условно можно отнести все приборы с мощностью выше 4 кВт.
  • На розетки и освещение в ванну и кухню — отельные группы. В кухне снова-таки, освещение отдельно от розеток. В ванной можно совместить, но только бойлер и электрический полотенцесушитель должны иметь отдельную линию электропитания.

Теперь разбиваем на группы

При всем при этом, большое количество групп — это накладно на стадии устройства. Потребуется много проводов, защитных устройств, большой распределительный щит для размещения всех автоматов и УЗО. Зато в эксплуатации будет проще.

После того, как потребители разбиты на группы, считают мощности оборудования, которое будет подключатся к каждой из групп. Исходя из этих данных, определяют сечение кабелей для проводки, пути и способы их прокладки. Уже после этого можно разрабатывать схему проводки и защитных устройств. Схема подключения УЗО разрабатывается на основе схемы проводки. Вернее, это составляющая общей проводки.

Принцип построения схем подключения УЗО

Даже в небольших домах групп бывает не меньше пяти:

  • Линия на освещение в комнатах  и коридоре.
  • Линия на розетки в комнатах и коридоре.
  • На ванную комнату.
  • На кухню.
  • Холодильник.
  • Стиральная машина.

Это тот минимум, который не обойти. Такой набор для небольших квартир, в домах обычно значительно больше. В частном доме необходимо освещение на улице, питание насоса и т.д. Каждую из линий нужно защитить. Исключение — линия на освещение в комнатах. Тут допускается без дополнительных устройств защиты.

Схема подключения УЗО в частном доме. Один из вариантов

Схема подключения УЗО разрабатывается на основании разбивки на группы. Теперь группы объединяем. Одно УЗО может защищать несколько групп. Обычно объединение групп проводят по помещениям, но стоит думать и о комфортности поиска повреждений в темноте. Именно поэтому освещение обычно выводят отдельно. УЗО на эту группу часто не ставят, так как прикоснуться к корпусу люстры или встроенного светильника можно только специально.

Аналоги дифференциального автомата

Дифавтомат – устройство, совмещающее в себе функции автоматического выключателя и УЗО, где первое, отвечает за защиту от перегрузки и короткого замыкания, а второе, предохраняет от утечек тока. Соответственно, совмещая два устройства, получаем прямой аналог. Преимуществом дифавтомата, является компактность, а недостатком – большая стоимость, в сравнении с автоматическим выключателем и УЗО вместе взятыми. Помимо указанного, при срабатывании дифференциального автомата, не всегда понятно, из-за чего это произошло, что затрудняет идентификацию возможной неисправности в сети. Совместное использование автоматического выключатели и УЗО, лишено такого недостатка, при перегрузке, коротком замыкании будет выключен первый, а при утечке тока, сработает второй. Недостатком совмещения двух защитных устройств, является занимаемое место в электрическом щите, которого может для них не найтись.

2 Типовые схемы подключения диф-ного выключателя.

Первая схема предусматривает включение дифференциального автомата для защиты всех электрических групп и устанавливается на вводе линии. Как видно на рисунке Дифференциальный автомат стоит сразу после вводного выключателя и электрического счетчика. При этом линейный провод подключается к потребителю через промежуточные защитные автоматы, нулевой провод подключается к общей нулевой шине всех потребителей.


Рис. 3. Схема подключения дифавтомата в однофазной сети с заземлением

Главным недостатком такой схемы является полное отключение всех потребителей при обнаружении утечки тока на любом из них. Ввиду этого чаще применяют вторую схему, где каждому потребителю соответствует свой дифавтомат. Тогда при отключении одного прибора остальные продолжают работать. Это является бесспорным преимуществом перед предыдущей схемой. Однако подключение по такому типу является более финансово затратной.


Рис. 4. Подключение дифавтомата

Что такое селективность УЗО

Основная цель селективности защитного устройства представлена его избирательностью, поэтому таким типом автоматики выбираются исключительно поврежденные участки, которые отсекаются от рабочей электрической сети.

В этом случае исключается нежелательное обесточивание любых других, работоспособных потребителей.

Устройства селективного защитного отключения в обязательном порядке применяются при электрификации современных жилых зданий и офисных помещений, складских площадей и производственных сооружений, квартир и частных домовладений.

Таким образом, селективность является свойством автоматической защиты электрической сети – срабатывать строго поочередно.

Каковы отличия УЗО от дифференциального автомата

Существует большое количество внешних параметров, по которым отличаются данные приборы. Несмотря на подобные корпуса, кнопку переключателя и нарисованной схемы, отличить устройство защитного отключения от дифференциального автоматического выключателя можно по таким данным:

  • маркировка по электротоку – когда на корпусе написаны цифры без букв – УЗО, когда до цифры написаны буквы латиницей – дифавтомат;
  • электрическая схема – на УЗО отсутствуют элементы расцепления, реагирующие на ток перегрузки;
  • наименование на корпусе приборов – с тыльной стороны многие производители указывают наименование устройств;
  • на отечественных приборах указана аббревиатура – ВД – УЗО, АВДТ – дифавтомат.

Внешне отличить устройство защитного отключения и дифавтомат очень просто.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

  • АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
  • С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
  • 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
  • In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
  • Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема

Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

3 типа УЗО – АС, А и В

В быту и на производстве используется переменное напряжение 50 Гц. С током утечки сложнее.

При нарушении изоляции в электродвигателе обогревателе или устройстве с трансформаторным блоком питания он имеет ту же частоту, что и питающая сеть. В этих случаях достаточно установить УЗО тип АС.

Однако многие электроприборы оснащаются импульсным блоком питания. В таких устройствах переменный ток 220В подаётся на диодный мост, где выпрямляется и поступает в электронную схему. При нарушении изоляции после диодного моста на корпусе появляется не переменное, а постоянное пульсирующее напряжение. В этом случае необходимо устройство типа А.

Аппараты типа В применяются при использовании напряжения разной формы и частоты. Устанавливают на промышленных предприятиях и в лабораториях.


Типы УЗО по форме рабочего тока

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

  1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
  2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
  3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Подключение дифавтомата без заземления

Как подключить дифавтомат в жилых зданиях старой постройки? Зачастую конфигурация электрической сети заключается в двухпроводной схеме. При этом в таких проводках не имеется проводника заземления. Если не проводится ремонт и не меняется вовремя такая проводка на трехпроводную, то это чревато тяжелыми последствиями.

Такая проводка не способна обеспечить защиту современным бытовым приборам переменного тока. В случаях если нет возможности замены проводки, необходимо устанавливать дифавтоматы.

В этой системе электрической сети господствует напряжение в 220 вольт двухпроводной сети. Электромонтаж данной линии более опасный и ненадежный.

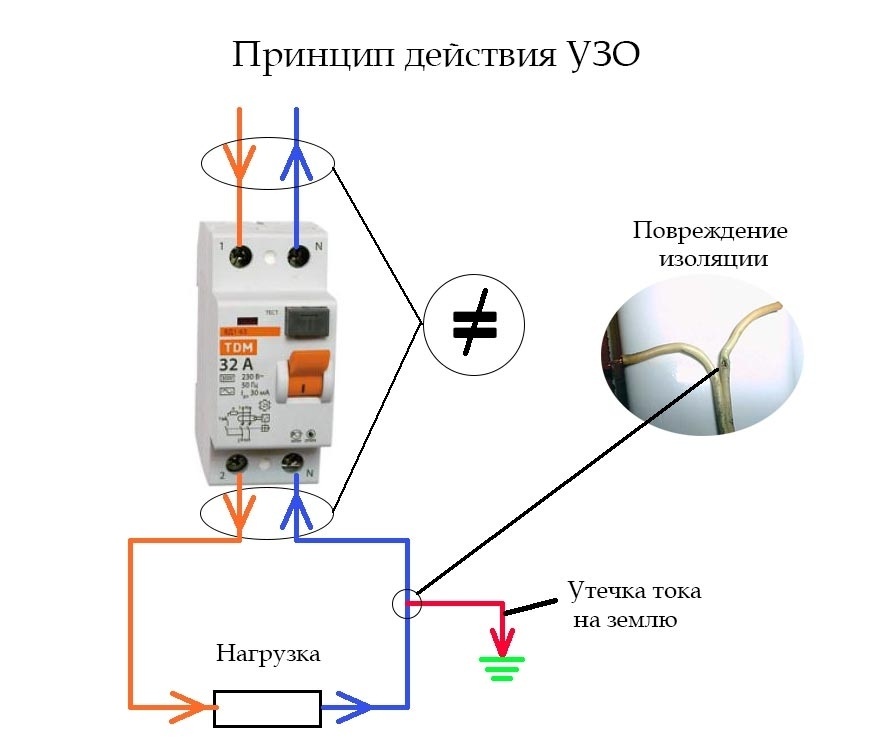

Принцип работы

УЗО – устройство защитного отключения, срабатывающее в результате возникновения тока утечки. Защита срабатывает после попадания тока на землю или провод заземлителя.

Устройство мгновенно отключает потребителей от источников питания. Порог срабатывания задается настройками, которые определяют минимальный порог (номинал), после которого устройство будет срабатывать.

УЗО однофазное работает по такому же принципу, как и в случае подключения к трехфазным сетям. В случае с тремя фазами, провод заземления уменьшает время срабатывания УЗО. Схема включения УЗО в однофазной сети исключает наличие обязательного заземляющего провода.

Каждая схема подключения УЗО создается исходя из расчета общего количества потребителей. Чем больше потребителей, тем выше размер значения максимального тока. Работа УЗО в однофазной сети определяется разницей входного и выходного тока.

При возникновении разницы устройство срабатывает, и отключает цепь от источника питания. Если возникающий ток будет выше заданной величины максимального порога УЗО, то он сразу же выйдет из строя.

Поэтому такие устройства подбираются строго под определенный размер максимального тока.

Своевременное отключение электрической сети от источника тока позволяет избежать:

  • летальных исходов;
  • перегревов;
  • возгораний;
  • повреждений нормальной работы оборудования.

Устройство УЗО состоит из контактной группы и пружины, которая при достижении заданного номинального значения размыкает цепь. Часто УЗО путают с дифавтоматом.

Основное отличие этих устройств состоит в том, что перед УЗО обязательно должен быть установлен автоматический выключатель.

Основные ошибки при подключении дифавтомата

Процесс подключения дифференциального автомата довольно простой, но для его монтажа своими руками необходимо иметь электротехнические знания. Очень часто люди допускают небольшие ошибки, которые мешают устройству качественно работать. Главные ошибки такие:

  1. Нулевые жилы отдельных дифавтоматов соединены вместе. При таком подключении устройство может срабатывать при возникновении небольшой разницы между обратным и входным током.
  2. Вводные фазы и нули подключены к нижним разъемам. Подобную ошибку делают при отсутствии необходимого опыта или просто по невнимательности. В этом случае дифавтомат не будет работать. Чтобы не допустить эту ошибку, необходимо внимательно смотреть на корпус устройства, на котором присутствует обозначение нижних разъемов и подробная схема подсоединения дифференциального автомата к питающей сети.
  3. Нулевая жила напрямую приходит к бытовому прибору. В этом случае дифавтомат способен очень часто выключать питание из-за большой разности потенциалов.
  4. При установке определенного количества устройств фазная жила подсоединена к одному автомату, а нулевой провод подключен к другому. В этом случае будут выключаться оба дифавтомата.
  5. Подсоединение нулевого провода к заземлению. Подобный способ принято называть занулением. Он основан на возбуждении тока короткого замыкания для быстрого срабатывания дифавтомата. При таком способе подключения возникнет большая разница между величинами токов и устройство отключится.

Монтаж и подключение

Перед тем как непосредственно приступить к подключению дифавтомата в однофазную сеть или трёхфазную, его устанавливают в электрический щиток. Монтаж не связан с какими-то сложными действиями и по силам даже не очень опытному человеку.

По рекомендациям электриков устройство перед установкой необходимо внимательно проверить на отсутствие трещин и сколов. Далее, следует обесточить входную линию. Для этого обычно выключается вводный автомат, располагающийся перед счётчиком.

Сам модуль дифференциальной защиты закрепляется на дин-рейку, заранее установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.

Для сцепления их между собой на рейку надевается верхнее крепление, а затем с небольшим усилием прижимается низ устройства до щелчка. После чего в горизонтальной плоскости автомат можно перемещать в любое место по всей длине дин-рейки. С нужных проводов снимается изоляция — около 10 мм — после чего они вводятся в гнёзда автомата и прижимаются винтовыми зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые выполняются коричневым цветом, нейтральные — синим, а заземление — зелёным.

Как только устройство будет установлено на своё место, переходят к его подключению. При этом отличие однофазной сети от трёхфазной заключается в количестве токовых проводов: 1 или 3, а принцип расключения одинаковый. Существуют три вида соединения:

  • вводное;
  • селективное;
  • с заземлением.

Типовое коммутирование

Наиболее распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое расположение подразумевает его установку сразу же в линии после счётчика или вводного отдельного автомата. Тут принципиальной разницы, где устанавливать устройство: до или после вводного пакетного выключателя, нет.

Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буквой L, нейтральный фиксируется в клемме, подписанной буквой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Затем с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.

Такое подключение позволяет защитить все провода и оборудование от повреждения, а человеческий организм от тока утечки в случае возникновения аварии на любой распределительной линии. Но при этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.

Селективная схема

Здесь используется как вводный дифавтомат, так и отдельные модули на различные нагрузочные линии. Начало коммутирования совпадает с предыдущим способом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сразу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а затем к нагрузке.

Преимуществом такого варианта является способность системы обесточивать часть схемы, где произошла авария, при этом оставшаяся будет полноценно работать. Селективность схемы подразумевает использование устройств от большего к меньшему, то есть вводное устройство должно иметь большие электрические характеристики срабатывания, чем групповые. Например, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.

В частном секторе электрокабель состоит из 3 проводов для однофазной сети и 5 для трёхфазной. Дополнительным проводником является заземление. В этом случае заземляющий элемент подключается на отдельную колодку и с неё напрямую проводится к нагрузке.

Как только расключение будет закончено, с помощью мультиметра следует проверить, нет ли на линиях короткого замыкания. Если всё в порядке включается вводный автомат. Работоспособность дифференциальных модулей проверяется с помощью кнопки «тест», предусмотренной в их конструкции.

Работа дифавтомата в двухпроводной цепи

Нужно отсоединить питающий кабель от нагрузки и выполнить повторное включение. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

В определенный момент пластина из биметалла постепенно изгибается. В определенный момент она воздействует на отключающий орган защитного устройства. Как работает дифференциальный автомат Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи.

Подключение дифавтомата практически похоже на подключение УЗО. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков.

Неполнофазное подключение защиты. Для быстрого срабатывания используют селективные устройства, которые бывают двух классов S и G. Установка выделенного устройства но меньшей мощности для каждой из потенциально небезопасных линий ванная комната, кухня, гараж, подвальное помещение.

Принципы работы дифавтомата

Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии. Верхние клеммы в приборе входящие, а нижние — исходящие. Результат ошибки — ложные срабатывания одной или обеих систем.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке. Флажок, который показывает причину отключения Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Тем самым напряжение, которое циркулирует через сеть, составляет всего вольт.

Схема подключения дифавтомата

То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки КЗ, перегруз, ток утечки , то защитный прибор отключит сразу все группы потребителей. Как правило, через дифференциальные автоматы запитывают стиральные машины, кухонные электрические плиты, кондиционеры, розетки с заземляющими контактами.

Этого делать не стоит. В этом случае в щитке нужно изыскать гораздо больше свободного пространства. В идеале защитные аппараты должны сработать сразу после нарушения электрической изоляции, а не дожидаться когда человек попадет под напряжение.
подключение дифференциального автомата

Как избежать 5 частых ошибок при подключении диф.

Нулевой провод не соединен с нулями потребителей либо соединен не со всеми. Тогда ток нулевого провода будет отличаться от тока линейного, что будет вызывать ложные срабатывания.
Водные проводники подключены к нагрузочным клеммам. Случается при невнимательности подключающего электрика.
Ноль и земля прибора соединены накоротко. Встречается при подключении в старых зданиях без заземляющей линии

Может вызвать ложные срабатывания.
Нулевой провод подключен к прибору напрямую, миную защиту.
Когда в схеме несколько дифавтоматов важно следить, чтобы линейный и нулевой провод подключались от одного, а не разных приборов.

3 главные достоинства селективной схемы подключения

Селективная, то есть выборочная, схема позволяет при помощи одного дифференциального автомата подключить и контролировать 3 независимые линии со своими отдельными дифавтоматами. Допустим через один дифавтомат подключено сразу 3 квартиры, расположенные на одной площадке, тогда при возникновении тока утечки на землю в первой квартире селективный автомат отключит только её и оставит включенными две другие. Это выгодно отличает такие автоматы от обычных тем, что снижаются капитальные затраты, упрощается электрическая схема, становится легче монтаж и обслуживание.


Рис. 5. Подключение по селективной схеме

Устройство и принцип действия

Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:

  1. Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
  2. Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
  3. Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.

Установка дифференциального выключателя

Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.

Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.

Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.

Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.

При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.
