Инвертор для солнечных батарей — виды техники для преобразования тока

Критерии выбора

Главный вопрос для многих покупателей — как правильно выбрать гибридный инвертор

Производитель

Наиболее популярные бренды:

  • ABi-Solar10 (Тайвань).
  • А-электроника (Россия, г. Новосибирск), выпускает инвертеры PROGRESS.
  • Altek (Украина).
  • Axioma Energy (Украина).
  • EYEN (Китай).
  • Growatt (Китай).
  • INVT (Китай).
  • LogicPower (Украина).
  • Sila.
  • MUST Power и другие.

В продаже легко найти модели и других производителей — Sila, Sofar Solar, OPTI-Solar, Q-Power, Stark Pro и т. д.

Мощность

Это характерно для холодильников, стильных машин и другого оборудования с двигателями.

Диапазон мощностей от 500 Вт до 60 кВт. Для бытовых целей достаточно маломощных устройств на 3-5 кВт.

Напряжение АКБ

В распоряжении покупателей четыре варианта гибридных инверторов, отличающихся по напряжению аккумулятора — на 12, 24, 48 и 384В. Наибольшее распространение получили первые два. Что касается 48-вольтовых и 348-вольтовых устройств, они используются в промышленной сфере.

Степень защиты

Надежный гибридный инвертор должен иметь несколько ступеней, обеспечивающих защиту оборудования.

На сегодня доступны следующие варианты:

  • принудительное охлаждение;
  • предупреждение попадания внутрь влаги и пыли;
  • прочие виды защиты.

Показатель защиты аппаратуры указывается с учетом нормы IES 952. Для эксплуатации на открытом пространстве подходят устройства с показателем IP 65. Они отличаются достаточной стойкостью, надежностью и устойчивостью к влаге.

В продаже доступны модели с одним, двумя, двойными, квадро или тройными выходами.

Тип контроллера

В продаже представлены гибридные инверторы с двумя видами контроллеров — МРРТ и ШИМ. Последний тип считается устаревшим вариантом и применяется редко. По функциональности и возможностям он уступает МРРТ, имеет большую точность алгоритмов и высокую эффективности работы.

Рабочая температура, вес и размеры

Не менее важный фактор — масса изделия. Считается, что чем больше оно весит, тем выше его качество, и тем больше мощность. Большая масса свидетельствует о наличии в составе оборудования преобразователя.

В более легких устройствах установлен простой трансформатор, что может стать причиной преждевременного выхода из строя при подаче пускового тока.

Еще один параметр — размеры, которые необходимо учесть при выборе места для крепления. При установке изделия в шкафу заранее согласуйте его длину, ширину и глубину.

КПД

Эксперты рекомендуют брать инверторы, имеющие КПД от 90% и более. Только с таким параметром можно рассчитывать на высокую эффективность. Потери в размере 10% вполне допустимы для солнечной энергии.


Как повысить силу тока, не изменяя напряжения

Цена

Важный критерий — стоимость. В зависимости от типа и характеристик этот параметр находится в диапазоне от 10 до 300 тысяч рублей или от 3700 до 125 тысяч гривен

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

  1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
  2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

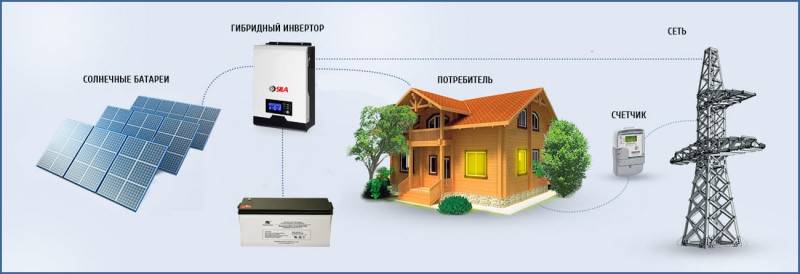

Что такое гибридный инвертор

В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.

ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.

Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Инвертор мощности GIANDEL 2000 Вт

Если вы ищете недорогой солнечный инвертор, который по-прежнему может эффективно служить вам, то инвертор GIANDEL — это ваше решение. Он прост в установке и поставляется с зарядным устройством вместе с кабелем. Вы можете использовать его в экстремально холодную погоду, используя резервный генератор. Он имеет встроенный вентилятор, который автоматически начинает работать, когда инвертор подвергается сильному нагреву. Однако по сравнению с другими инверторами минимальный гарантийный срок этого инвертора составляет всего двенадцать месяцев. Он также не такой мощный, и его розетки переменного тока немного болтаются. Но, учитывая его цену, это все еще хорошая сделка, и он по-прежнему выполняет функции солнечного инвертора.

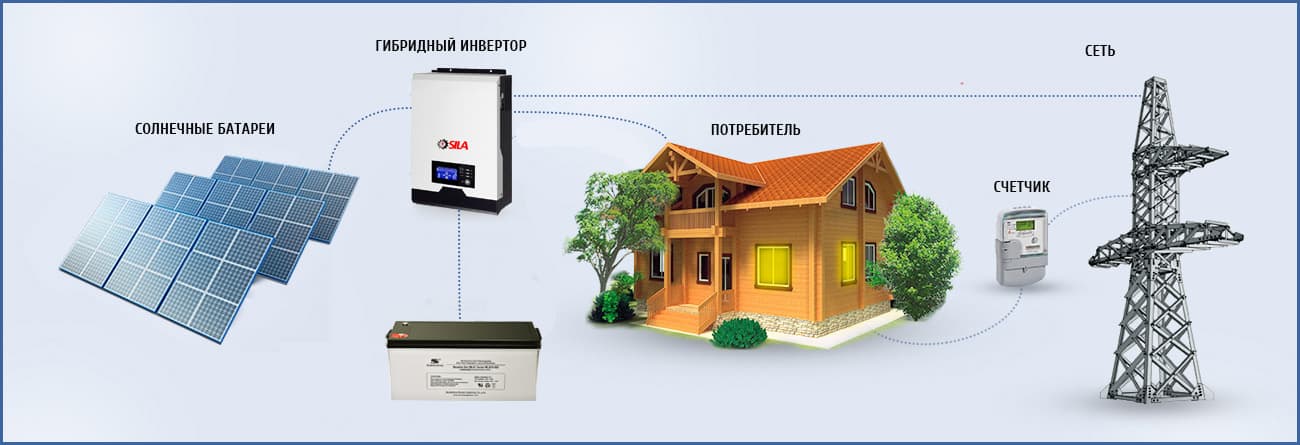

Возможные схемы подключения

При строительстве фотоэлектрического комплекса, совмещенного с центральной сеткой, существует несколько вариантов подключения инвертора.

Вариант № 1 – схема с контроллером заряда постоянного тока

Самый популярный вариант, при котором аккумулятор заряжается через солнечный контроллер MRPT (Peak Power Point Analysis).

В схеме используется преобразователь, который поддерживает передачу электроэнергии в сеть или нагрузку, если напряжение батареи превышает заданный пользователем параметр

Особенности решения:

  • эффективное использование возобновляемых источников энергии при наличии / отключении сети;
  • возможность активировать работу от солнечной системы после разрядки аккумулятора.

И еще одно решение – это еще и небольшое увеличение потерь на преобразование энергии в секции «контроллер-аккумулятор-инвертор».

Вариант № 2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе аккумуляторного инвертора. По схеме два преобразователя подключены к разным солнечным батареям.

Гибридный преобразователь подключается к дополнительной фотоэлектрической панели для зарядки аккумулятора, сетевой преобразователь подключается к основному солнечному модулю.

В нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервную нагрузку, эффективность преобразования составляет примерно 95%. Избыточная энергия поступает в аккумулятор, а при полной зарядке – в общую сеть

  • высокий КПД и минимизация потерь на стороне постоянного тока благодаря достаточному уровню напряжения солнечной батареи;
  • необходимость адаптации работы сетевого инвертора.
  • использование гибридных инверторов, предназначенных для зарядки АКБ от выхода;
  • аккумуляторы почти всегда работают в буферном режиме, что увеличивает срок их службы;
  • бесперебойная работа независимо от наличия напряжения центральной сети;

Общая мощность сетевого преобразователя не должна превышать мощность гибридного «преобразователя»: это позволяет использовать энергию солнечных батарей в случае разряда батареи или сбоя питания.

Независимо от выбранной схемы, при подключении инвертора необходимо учитывать ряд нюансов:

  1. Соединения кабеля постоянного тока не должны быть длинными. Желательно размещать инвертор рядом (до 3 м) от солнечных батарей, и таким образом «строить» линию с переменным током.
  2. Запрещается монтировать привод на конструкции из горючих материалов.
  3. Настенный инвертор расположен на уровне глаз для облегчения чтения информации с дисплея.

Особые требования предъявляются к подключению моделей мощностью более 500 Вт. Подключение должно быть жестким с надежным контактом между выводами устройства и проводами.

Также на нашем сайте есть другие статьи по солнечной энергии и подключению отдельных узлов и модулей при сборке автономной системы.

Рекомендуем ознакомиться со следующими материалами:

  • Схема подключения солнечных панелей: к контроллеру, к батарее и к обслуживаемым системам
  • Как сделать солнечную панель своими руками: как собрать и смонтировать солнечную панель
  • Солнечное зарядное устройство: как работает и как работает солнечная зарядка

Инвертор Sunny Boy SMA

Этот солнечный инвертор является продуктом SMA Solar Energy. Он создан для использования в жилых помещениях и поставляется с оптимизацией ShadeFix. Этот инвертор считается одним из лучших солнечных инверторов в мире из-за его высокой мощности и функция быстрого отключения, что позволяет быстро отключить инвертор в случае аварийной ситуации. Инвертор Sunny Boy долгое время считался самым надежным солнечным инвертором на рынке.

Однако это устройство довольно тяжелое по сравнению с другими инверторами, что затрудняет его установку и обращение с ним. Это был один из первых когда-либо произведенных струнных инверторов. Инвертор Sunny Boy служит около двенадцати лет, и вам нужно будет заменить его только один раз за время эксплуатации. PV срок службы системы. Он поставляется с 10-летним гарантийным сроком.

Виды инверторов для солнечных панелей

Без инвертора, вырабатываемая гелиосистемой энергия, для бытовых нужд будет совершенно бесполезной. Существует 3 вида инверторов по типу использования:

  • автономные;
  • сетевые;
  • многофункциональные.

Инверторы первого вида имеют обозначение «off grid». Они подсоединены к солнечному модулю, являются частью обособленной фотоэлектрической системы и никак не контактируют с внешней электрической сетью. Их мощность варьирует в пределах 100 – 8000 Вт.

Синхронные или сетевые инверторы функционируют синхронно с централизованной системой электроснабжения. Преобразователи с обозначением «on grid» не только выполняют роль преобразователя, но и корректируют такие параметры сети как амплитудные перепады, показатели частоты и другие.

Если во внешней сети наблюдаются неполадки, инвертор автоматически отключается. Такие инверторы накапливают электроэнергию в аккумуляторных батареях.

Если суммарная мощность используемых в доме приборов меньше потенциальных возможностей солнечной электростанции, то излишки выработанной электроэнергии попадают во внешние электрические сети. Если же мощности недостаточно для нормальной работы бытовых приборов, то осуществляется подпитка извне.

Параметры инвертора со стороны переменного напряжения определяют исходя из суммарной потребляемой мощности всех приборов, подключенных к электрической сети потребителя. Со стороны постоянного тока инвертор подбирают исходя из номинальной мощности солнечных панелей

При отсутствии напряжения питание подается от заряженного аккумулятора. В случае когда в систему не включены аккумуляторные батареи, энергия, произведенная солнечной электростанцией, уходит в общую сеть.

Сетевые фотоэлектрические инверторы с большой эффективностью используют энергию, получаемую от солнечных батарей. Они являются гарантией стабильности электроснабжения и отличаются высоким КПД, превышающим 90%

Гибридный или многофункциональный инвертор — оборудование надежное. Он сочетает свойства первых двух преобразователей, обладает большим числом настроек. Это лучший вариант для устройства домашней солнечной станции, но и самый дорогой.

Все существующие солнечные инверторы делят на виды и по напряжению на выходе. В зависимости от этого параметра они бывают синусоидальными и меандровыми. Так как у первого величина выходного напряжения почти такая же, как и у питающей электрической сети, это хороший вариант, когда в доме присутствует высокочувствительная техника.

Постоянное значение напряжения является гарантией безопасности для домашнего электротехнического оборудования. Графически форма сигнала на выходе у такого инвертора синосуидального типа изображается в виде чистой синусоиды.

При работе оборудования лучшая форма меандра — идеальный синус

Особенно это важно для телекоммуникационной аппаратуры, медтехники, высокоточных приборов измерения, поэтому, даже не смотря на высоту цены сложных инверторов, других вариантов в этом случае нет. Сведения о форме выходного сигнала производители указывают в его характеристиках. Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус

Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят

Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус. Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят.

Моно или поликристалл?

Как отличить монокристаллическую панель от поликристаллической? Визуально поли имеет синеватый оттенок, моно – однородного темного цвета.

Какие из них лучше?

Ошибка №16 Однозначно монокристаллические. Нет, поликристаллические.

На самом деле большой разницы между ними нет. Есть адепты как одной, так и другой технологии.

Давайте сначала рассмотрим время работы и степень деградации. У одинаковых по качеству моно и поликристаллов самые большие потери мощности наблюдаются в первый год работы.

У поли это 2%, у моно – 3%. В последующие года они деградируют на 0,67% и 0,73% соответственно.

Как видите цифры не такие огромные, чтобы говорить о какой-то существенной разнице.

Ошибка №17 У моно КПД больше, значит они лучше.

Условно 100 ваттная моно-панель с КПД 22% не будет отдавать больше, чем такая же поли-панель с КПД 18%

И та и другая при равных условиях выдадут в сеть одинаковые 100Вт. Отличие будет заключаться только в занимаемой площади.

Моно по габаритам на 3-5% меньше. Визуально это даже незаметно.

Эффективность или КПД вы можете посчитать самостоятельно. Просто разделите мощность на длину и ширину панели.

Кстати, таким нехитрым способом можно проверить производителя. Не наврал ли он в технических параметрах.

То же самое касается и якобы лучшей выработки эл.энергии в пасмурную погоду у поликристаллов.

Ошибка №18 Здесь все зависит не от типа кристалла, а от природы кремния.

Там, где он более качественный, там и выработка будет чуть больше. Поэтому у кого-то моно работают лучше, у кого-то поли.

Инвертор для солнечных батарей и как его выбрать?

В состав этой установки входит следующее:

  1. Адаптер низкой частоты в котором много полупроводниковых диодов.
  2. Варикап. Эта штучка работает за счет триодов. Их проводимость достигает 4-х мк.
  3. Динисторов. Они нужны для чувствительности.
  4. Обкладки.
  5. Модуль бесперебойник.

В тот момент, когда по каким-то причинам прекращается поступление электричества из обычной сети к АКБ будет идти ток. Из них он поступит в розетку и электроприборы будут работать.

Бесперебойник за счет микроконтроллера мониторит данные о напряжении. Когда прекращается передача тока из основной сети — это устройство отправляет команду подключить дополнительные источники питания.

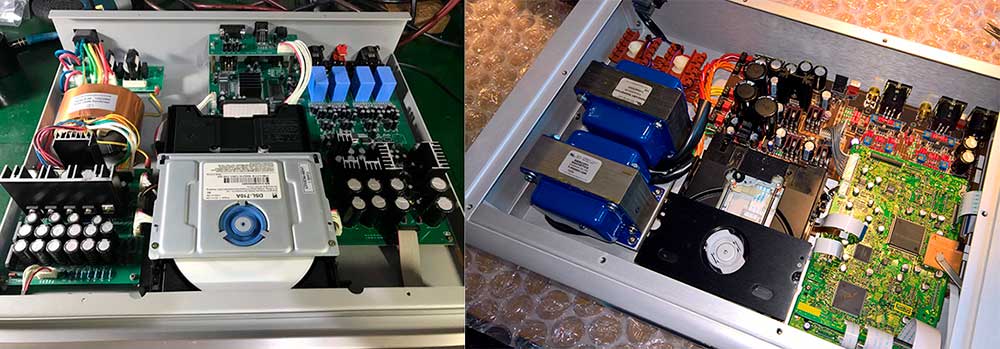

В некоторых инверторах имеется встроенный трансформатор. С одной стороны, это хорошо так как идет высококачественный сигнал. С другой это плохо, так как вес будет больше. Так же есть вентилятор для охлаждения, но в этом случае стоимость прибора будет очень высокой.

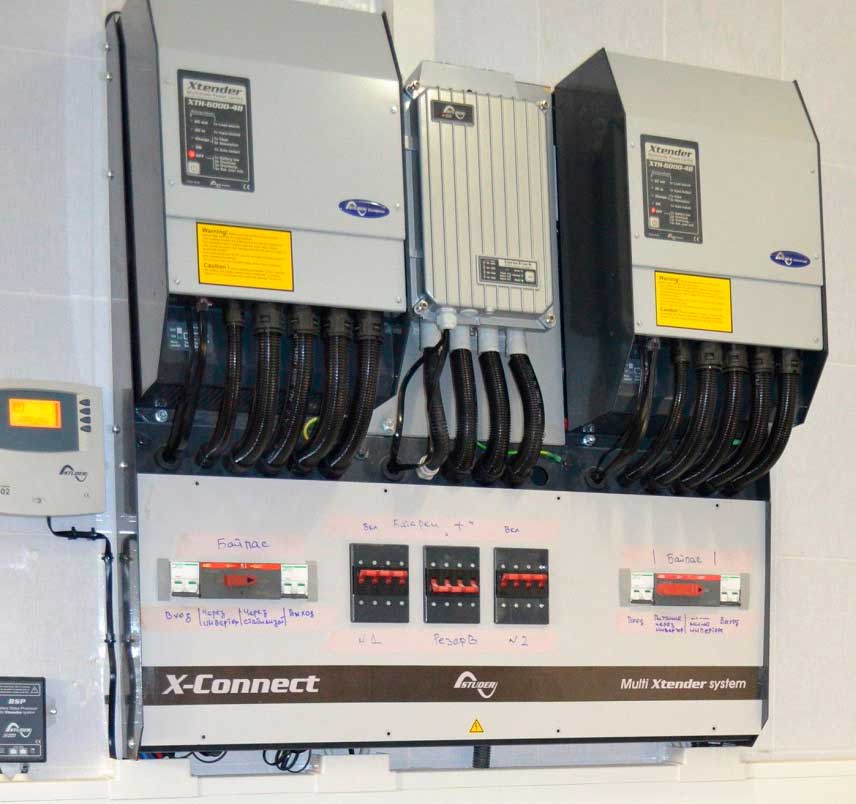

Если не хватает 1-го инвертора можно взять сразу 3-и и объединить их в один модуль на три фазы. В итоге получиться много мощности и 380 вольт. Так же встречаются на напряжение 400 и 690 v.

Как работает инвертор для солнечных батарей?

Первым делом происходит переработка солнечного света с помощью фотоэлектрических панелей в ток. Далее выполняется подзарядка АКБ. Это делается за счет нужного напряжения и тока. Для контроля параметров используют стабилизатор напряжения и контроллер. Далее с аккумуляторов постоянный поток направленных частиц переходит в инвертор для солнечных батарей и преобразуется в переменный ток. После этого по цепи проводов он идет к нагрузке.

Энергия, запасенная в аккумуляторах, расходуется ночью или в пасмурную погоду. То есть в период, когда от солнечных панелей не поступает электричество.

Выбор инвертора для солнечных батарей

Параметры, на которые стоит обратить внимание:

  1. Какую защиту имеет прибор.
  2. На сколько чувствителен к радиопомехам.
  3. Какое напряжение он может определить максимум.
  4. КПД должен быть от 90-99%.
  5. Коэффициент полезности.
  6. Какая мощность и ток на входе и выходе.
  7. На выходе он должен выдавать стабильное напряжение (лучше трапециевидный тип). На входе напряжение должно быть минимальным.
  8. Потери должны быть небольшими, когда нет притока энергии.
  9. Гармоники должны быть пониженными.
  10. Инвертор для солнечных батарей должен быть защищен от нагревания и перегрузок.
  11. В каких температурных кривых он способен работать. Лучше если они будут очень широкими.
  12. На сколько восприимчив к бытовым приборам.

Перед приобретением просчитайте какая нагрузка будет идти на инвертор. Чтобы это вычислить достаточно найти произведение пускового тока и уровень напряжения в вашей сети. С солнечного модуля поступает напряжение в размере 12 вольт. После этого в работу включается контроллер. Он дает сигнал инвертору. В итоге происходит преобразование напряжения до 220 вольт.

По мимо всего выше сказанного проследите за тем есть ли у прибора вентиляция и защита. Узнайте можно ли регулировать скорость вращения винта и постоянно ли он работает? В хороших устройствах он отключается, когда нет перегрузки.

Каждый преобразователь должен иметь следующую защиту:

  1. От перегрева.
  2. Замка при выходе.
  3. Перегрузки.
  4. Низкого и высокого U АКБ.

Так же он должен потреблять 1% мощности в холостом ходу.

Кроме этого в некоторых устройствах данного типа есть режим ожиданий. Подобное позволяет сэкономить электроэнергию в АКБ. Желательно чтобы подобная функция имела ручное отключение. В противном случае может возникнуть проблема с бытовыми устройствами малой мощности.

Инфазный микроинвертор

Enphase является одним из лидеров рынка микроинверторов. С течением времени микроинверторы становятся все более популярными, и некоторые пользователи предпочитают их в качестве альтернативы струнным инверторам. Микроинвертор Enphase поставляется с улучшенной системой мониторинга, которая позволяет осуществлять отдельный мониторинг для каждой панели. Он также отправляет предупреждения всякий раз, когда возникает проблема с вашим PV системы.

Этот солнечный инвертор совместим как с 60-элементными, так и с 72-элементными солнечными панелями, что позволяет вам настроить обе в вашей системе. Он очень прост в установке и имеет возможность быстрого отключения. Микроинвертор Enphase может работать в неблагоприятных условиях, и, что еще лучше, вы получаете 25-летнюю гарантию на этот продукт. Что не любить?

Отличие инвертора от ББП

Проектируя систему гибридного электроснабжения, необходимо учитывать потенциальные возможности основного инвертора по обеспечению электроэнергией подключаемой нагрузки. Довольно часто данные устройства называют блоками бесперебойного питания (ББП). Однако, несмотря на целый перечень одинаковых функции и задач, это по сути два разных прибора, заметно отличающихся друг от друга.

Дело в том, что ББП является инвертором, в который дополнительно встроено зарядное приспособление. Данный модуль рассчитан на первоочередное расходование электроэнергии, вырабатываемой фотоэлементами, и лишь при ее недостаточном количестве он переключается на сетевое потребление. В ББП отсутствует схема, позволяющая совместно использовать энергию аккумуляторов и электричество центральной сети. Они рассчитаны на раздельное потребление и переключаются между собой при наступлении определенных условий.

Такая эксплуатация в режиме постоянных переключений увеличивает количество циклов зарядки и разрядки аккумуляторной батареи, вызывая ее преждевременный износ. Дешевые блоки бесперебойного питания лишены возможности регулировок значений порогового напряжения.

В гибридных инверторах, используемых вместе с солнечными батареями, отсутствуют все перечисленные недостатки, характерные для ББП. Эти устройства самостоятельно подстраиваются под нужную мощность и могут одновременно функционировать с разными видами источников электроэнергии. Регулировки предусматривают выбор приоритетного потребления и в большинстве случаев эта роль отводится солнечным панелям. Некоторые гибридные модели способны ограничивать мощность, поступающую из центральной сети.

Обнаружение неисправностей инвертора

Перечисленные простые схемы имеют две наиболее распространенных неисправности – либо на выходе трансформатора отсутствует напряжение, либо оно слишком мало.

  • Первый случай – это либо одновременный отказ обоих плеч преобразователя, что маловероятно, либо отказ ШИМ-генератора. Для проверки воспользуйтесь светодиодным пробником, какой можно приобрести в любом магазине радиодеталей. Если ШИМ работает, на затворах транзисторов Вы увидите наличие сигнала по быстрым пульсациям свечения диода (особенно хорошо это заметно в низкочастотных схемах). При наличии управляющего сигнала проверьте, нет ли обрывов в соединениях трансформатора и целостность его обмотки.
  • Большое падение напряжения – это явный признак отказа одного из силовых плеч инвертора. Найти отказавший транзистор можно простейшим образом – его радиатор останется холодным. Замена ключа вернет инвертору работоспособность.
