Чем отличается узо от дифференциального автомата и что лучше использовать?

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

А теперь будем разбираться, чем отличается дифференциальный автомат или узо по внешним признакам

Основных внешних отличий четыре:

• маркировка по номинальному току;
• электрическая схема;
• название- оттиск на корпусе устройства;
• сокращенная надпись на устройстве.

Что ж, начнем с первого: одно из отличий узо от дифавтомата это маркировка по току. Основные характеристики УЗО это номинальный ток в амперах и установка тока утечки. Такие характеристики являются основными и указываются на корпусе прибора, т.е. на лицевой панели.
Основные характеристики автоматического выключателя – это номинальный ток и время – характеристика скорости срабатывания при перегрузке. Обозначается эта характеристика буквенным номиналом перед номинальным током. Естественно, если в конструкции дифавтомата присутствует УЗОи автоматический выключатель, то и маркировки этих приборов должны быть на корпусе дифавтомата.

Так оно и есть. В нашем случае если на корпусе указана только цифра, например 16A – это УЗО. Самый большой ток, который УЗО может выдерживать продолжительное время, сохраняя при этом свою стабильную работоспособность и защитные функции. Отражается на передней панели. Значение номинального тока, которое, определяется сечением используемых проводов и контактов внутри прибора УЗО и конструкцией его силовых контактов.

Если на лицевой панели прибора перед цифрой стоит еще буквенное обозначение, например B, C или D (пример C16), то это не что иное как дифференциальный автомат.

Теперь перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», поэтому не будем вдаваться в подробности, что именно там изображено. Остановимся только на главных моментах.

На схеме УЗО – основновные элементы работы прибора: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле.

На схеме дифавтомата, помимо обозначений, которые имеются на УЗО, добавлены еще обозначения теплового и электромагнитного разъединителей, реагирующих на ток перегрузки и на короткое замыкание.

Теперь взглянув на схемы этих двух приборов, Вы без труда определите, что перед Вами находится, и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

1 главное отличие УЗО от АВДТ

В  чем же отличие автоматического выключателя от диф автомата? Как видно из внутреннего устройства УЗО (выключатель дифференциального тока – ВДТ) отличается от диф автомата (или автоматического выключателя дифференциального тока АВДТ), тем что АВДТ уже включает его в себя. Как на практике осуществить выбор?

• Экономное расходование места в щитке. Для подключения УЗО совместно с автоматом, необходимо как минимум 3 посадочных места. Современные АВДТ занимают пространство двух модулей. Вывод: использование АВДТ упрощает монтаж.
• Финансовая сторона. Дифференциальные реле (УЗО) вместе с автоматом стоит дешевле. Часто встречаются для экономии варианты, когда на одно УЗО приходится несколько автоматов. Также в случае выхода из строя их дешевле заменить.
• Простота соединений. АВДТ проще подключить и монтаж щитка в итоге получается наглядней.

Пример №1. Как отличить УЗО от диф автомата по внешнему виду?

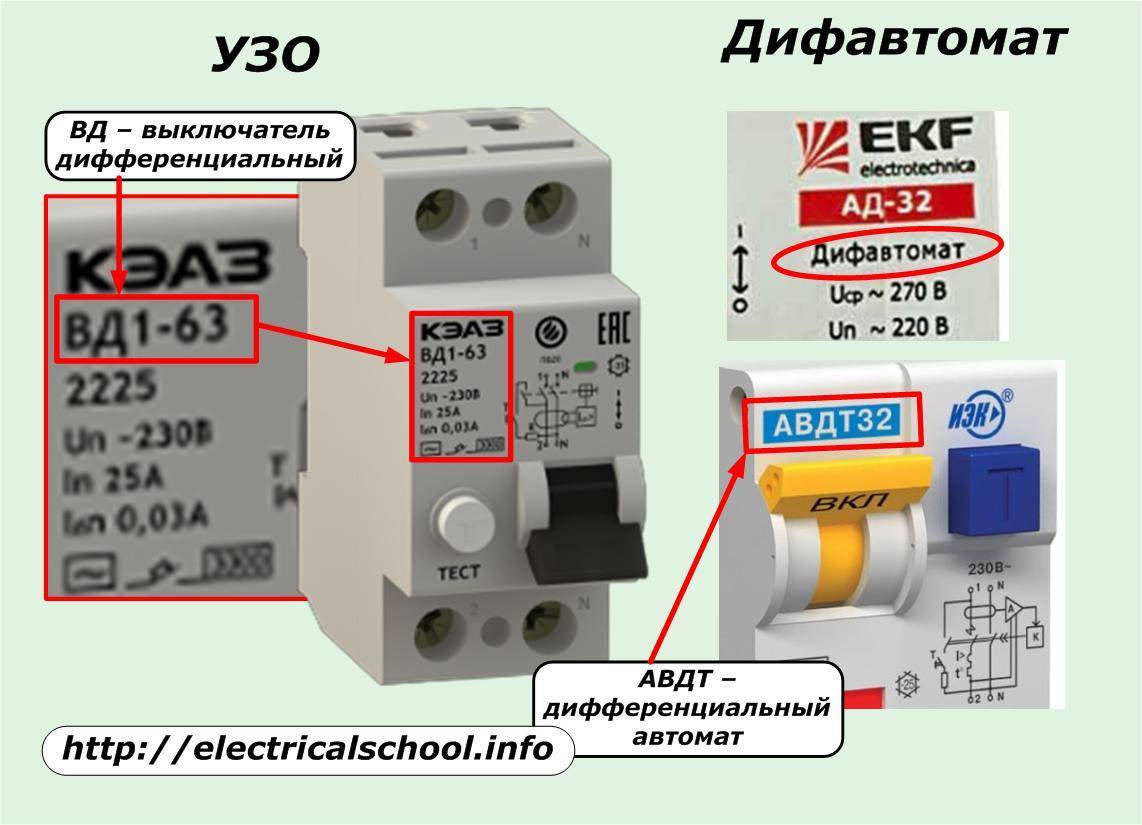

На рисунке представлены УЗО и диф автомат. Как их отличить? Если приглядеться к схеме, то можно заметить, что на устройстве справа есть два элемента, помеченные I> и t.  Это и есть токовая защита и защита от перегрузки. Часто же схема не такая информативная. Тогда диф автомат отличают по классу и току срабатыванию автомата (отмечено красным на рисунке). Всего бывает несколько классов автоматов – от A до D (зависит от быстродействия). Ряд значения тока – стандартный.

В этом видео рассматриваются нюансы,  выбора устройств диф защиты.

Функциональное назначение

УЗО защищает участок сети от перенапряжения, дифавтомат способен обезопасить всю электросеть

УЗО работает, если в подключенной к нему сети регистрируется разница между токами в нулевом и фазном проводах, так как это свидетельствует о возникновении утечки. Такая ситуация чревата серьезными последствиями, наиболее опасное среди которых – получение человеком удара током, если он дотронется до поврежденного оборудования.

Однако если сразу включить все электрические приборы, которые есть в помещении, и сформировать серьезную перегрузку, УЗО не будет работать. Проводка при отсутствии каких-либо других вариантов обеспечения безопасности сгорит вместе с этим устройством.

С помощью УЗО не получится обеспечить безопасность электросети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Устанавливая в своей сети такое оборудование, нельзя добиться защиты от любых аварийных ситуаций.

Дифференциальный автомат представляет собой специальный прибор, который объединяет в себе функции УЗО и автоматического выключателя. Установка в доме дифавтомата обеспечивает гарантированную безопасность электросети.

Есть несколько других обстоятельств, которым важно уделить внимание, выбирая то или иное устройство. В первую очередь это касается наличия свободного пространства на DIN-рейке электрощитка. УЗО незвисимо от того, о какой конкретно модели идет речь, должен иметь собственную защиту от короткого замыкания или перегрузки. Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства

Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе

Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства. Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе.

Если основной задачей является обеспечение защиты от каких-либо неприятностей крупной бытовой техники наподобие стиральной машины или бойлера, вполне достаточно будет оборудовать электросеть простым дифференциальным автоматом. Главное в этой ситуации выбрать правильную модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечение защиты от повреждения целой линии электропроводки, в которую будет входить каждая розетка, светильник и все остальное оборудование, подключенное к электросети, можно будет поставить УЗО и автоматический выключатель. Зачастую именно такая комбинация используется в качестве наиболее рационального решения. Если нагрузка на электросеть с течением времени будет увеличиваться, дифференциальный автомат будет постоянно выключать питание внутри помещения под воздействием перегрузки, и его нужно будет заменить, чтобы рассчитывать на больший номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует учитывать и финансовый вопрос. Если защита отдельного участка проводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выходит из строя, нужно будет поменять только одно устройство. Если ломается дифференциальный автомат, он полностью подлежит замене, а это выйдет на порядок дороже.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

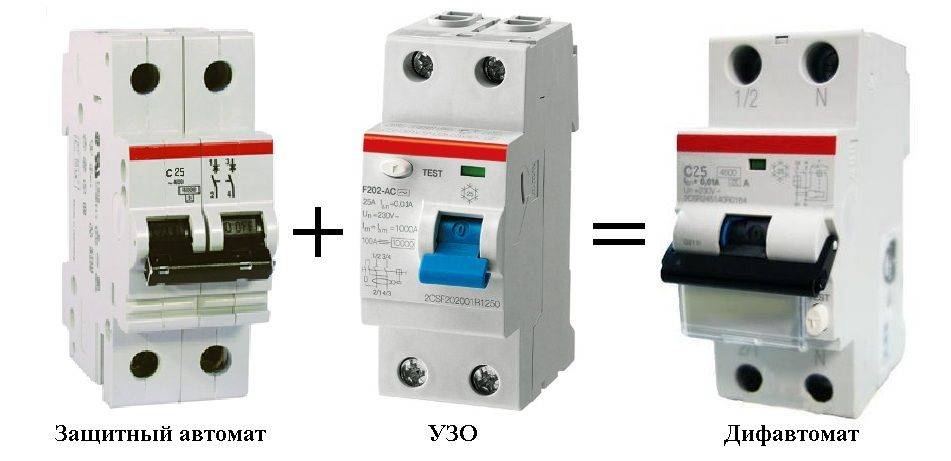

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Установка автоматических выключателей

Для комплексного обеспечения защиты вместе с УЗО нужно устанавливать дополнительно автоматический выключатель. Он представляет собой специальное устройство, с помощью которого осуществляется проведение тока нужной силы при нормальном состоянии цепи, когда в электросети отсутствует чрезмерная нагрузка.

Если при работе оборудования регистрируется появление короткого замыкания или чрезмерной нагрузки, автоматический выключатель полностью обесточивает сеть, но при этом он работает не так, как стандартные пробки автоматов или предохранители, которые рассчитаны на повышенное количество циклов срабатывания.

На рынке можно найти также большое количество моделей, которые срабатывают и при возникновении других нарушений в работе сети (к примеру, резкое падение напряжения).

Устанавливается такое оборудование внутри электрощитов или шкафов, где закрепляется на специальные DIN-рейки.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Подключение

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

• Контур розеток;
• Контур освещения;
• Проточный водонагреватель;
• Электроварочная панель;
• Электродуховка;
• Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Это интересно: Двухполюсный автомат — принцип действия

Как выбрать диф защиту? 3 фактора.

1й фактор: электронное или электромеханическое

В электромеханическом типе дифференциальной защиты энергия, получаемая от трансформатора непосредственно питает реле, отключающее защищаемое устройство. Также выпускаются электронные приборы, где напряжение с трансформатора попадает на схему усиления запускающую отключение. Такой тип защиты нуждается в отдельном источнике энергии (получается после преобразования напряжения с нагрузки).

Для правильной работы электронной диф защиты необходимо обязательная подача фазы и нуля. При отключении нуля, но оставшейся фазе (такое событие не так уж редко) и сохраняющейся возможности получить электроудар, электронное реле работать не будет! Использовать такие устройства, зависимые от подачи напряжения питания недопустимо! В ряде европейских стран применяют электронные реле с фиксацией отключения при пропадании питающей сети. Зачем вообще продают  защиту с электронной схемой, если она не обеспечивает электробезопасность? Ответ один – такие приборы дешевле

Рис. 5. Электромеханическое УЗО (слева) и электронный диф автомат (справа).

2-й фактор: выбор по 5 основным параметрам

Рабочее напряжение стандартны для электросети – 220 и 380 (или значений близких к этим)

Ток срабатывания или дифференциальный ток — главный функциональный параметр. Для бытовой проводки выбирают минимальное опасное значение для человека — 30мА. В особо опасных помещениях (с большой влажности, проводящими поверхностями) – еще меньше. Остальной ряд (50 мА и выше) применяются для защиты от пожара, и такие УЗО устанавливаются на группы потребителей (например,  внутри вводных щитов).

Номинальный ток — стандартного ряда значений. Следует выбирать номинал больший, чем у совместно установленного автомата.

Параметры предельных  токов коммутации и включения/отключения по току утечки – максимально возможные значения, не приводящие к выходу устройства защиты из строя.

Одним из основных параметров также является ток короткого замыкания. Чем больше его значение – тем лучше.

Важно помнить:

На самом деле дифференциальный ток срабатывания в два раза ниже номинального —  это указывается в паспорте

Отличие между значениями срабатывания и отключения/включения по превышения утечки нет – они равны.

Время отключения всегда ниже  0,3 секунд

3-й фактор: выбор по типу утечки

Утечка переменного тока — не единственный вид утечки. Современные электронные приборы работают на постоянном напряжении. В зависимости от характера утечки различают пять типов защитных устройств, которые маркируются буквами АС (только утечка по переменному напряжению), A (утечка носит переменный или постоянный пульсирующий характер), B (как и тип А плюс переменное выпрямленное напряжение), S и G (типы с задержкой срабатывания). Наиболее широко распространены УЗО только переменного тока (АС), а также переменного или постоянного (А и B, причем последний дороже).

Пример №2. Маркировка диф защиты. УЗО abb f202.

Рис. 8. УЗО ABB F202

Аббревиатура F202 – последняя 2-ка означает что реле двухполюсное, АС – тип тока утечки (также помещен значок переменного тока)

10А –рабочий ток IДn – дифференциальный ток (10 мА).

Un – номинальное напряжение – 230В переменного тока

Im и IДm – максимальный ток коммутации равен максимальному при отключении  по срабатыванию защиты и составляет 1000А

100А, значок предохранителя, 10 000 – ожидаемый (если бы перед УЗО стоял предохранитель на 100А) значение тока короткого замыкания, не выводящий из строя – 10000 А.

Отличие – в температуре эксплуатации. Более широким температурным диапазоном обладает F202. По внешнему отличается по ручке выключателя синего цвета (часто еще по символу снежинки над ним). FH202 (буква h – home) устанавливают внутри помещений, где температура не ниже нуля. Его различают по черной ручке выключателя.

Схема на корпусе

Большинство производителей на передней стороне корпуса или боковой поверхности изображают условную схему прибора.

У УЗО это петля, охватывающая отходящие провода и соединённая с подвижным контактом. У электронных аппаратов между этими элементами находится треугольник, символизирующий встроенный усилитель.

У дифавтомата к схеме УЗО добавлены элементы, соответствующие функциям автоматического выключателя.

Это прямоугольник, находящийся на подвижном контакте. Именно к нему подходит линия, соединяющая контактную группу и вторичную обмотку.

Возможно так же наличие символов теплового и максимального расцепителей.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

• Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
• Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты. Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.

Подключение дифавтоматов и УЗО для совместной работы

Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.

Порядок совместного монтажа:

1. Определить фазность дифавтомата.
2. Установить оба прибора на монтажную рейку.
3. В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
4. Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
5. Нулевой провод (синий) подсоединить непосредственно к УЗО.
6. К нижним клеммам УЗО подключить линию к потребителю.
7. После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.

фазный провод подключён к УЗО через дифавтомат

Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.

одно УЗО работает в паре с 2-мя дифавтоматами

К клеммам 1–6 подключаются 6 линий потребителей.

В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.

Видео: сборка щитка для квартиры

Нужно помнить, что ни один прибор не гарантирует 100%-ю защиту. Поэтому правила безопасности всегда следует соблюдать.

Специалисты советуют использовать узкопрофильные приборы. Но для надёжной защиты они рекомендуют совместное использование УЗО и дифавтомата. Это позволит создать комплексную защиту цепей электропитания от перегрузок, короткого замыкания и поражения человека электротоком. Позволит оперативно определить причину срабатывания.

Совместное использование обоих приборов будет дороже, чем одного из них, но безопасность человека этого стоит.

Сложности и разница подключения защитных устройств

В паспорте каждого прибора имеется схема подключения. Кроме того, схема повторяется на корпусе самих устройств, а контактные клеммы подписываются буквой N для нулевого зажима, буквой L – для фазного. Поэтому правильно подключить УЗО и дифавтомат не так уж и трудно. Монтаж обоих аппаратов выполняется совершенно одинаково и проводится с учетом следующих правил:

• провода, приходящие из питающей сети, подключаются на верхние клеммы;
• провода, уходящие на нагрузку, присоединяются к нижним клеммам;
• дифференциальный ток срабатывания устройства должен выбираться с учетом ступеней селективности. Например, аппарат, защищающий весь дом, должен иметь номинальный дифференциальный ток больший, чем у аппаратов, защищающих отдельные линии;
• для дифавтоматов к тому же должна соблюдаться селективность номинального рабочего тока;
• полярность подключения проводов должна соответствовать схеме и разметке на корпусе: фазу подключаем к клемме L (или, для некоторых моделей, к немаркированной клемме), ноль подключаем к зажиму N;
• на защищаемом участке сети ни в коем случае не должно быть соединений нулевого провода и провода защитного заземления – это вызовет срабатывание прибора;
• по той же причине нельзя нигде объединять нулевые провода от линии, защищенной УЗО или дифавтоматом, с нулевыми проводами любой другой линии, не питающейся от этого защитного аппарата;
• обязательно следует выполнить проверку работы устройства нажатием кнопки «Тест». Впоследствии такую проверку необходимо делать раз в месяц.

Строгое соблюдение паспортной схемы подключения устройств необходимо для того, чтобы избежать его поломки в случае, если монтируемый прибор является электронным. Для электромеханических устройств полярность и направление протекания электроэнергии не столь существенны, и здесь нужно помнить только об элементарном правиле: фаза – к фазе, нуль – к нулю. То есть, присоединив к одному из контактов приходящий нулевой провод, отходящий нуль следует подключить к зажиму, расположенному ровно над или под этим контактом. То же самое и для фазных проводников.
