Дымоходы для газовых котлов — устройство и схемы подключения

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

  • в подвале;
  • на цокольном этаже;
  • на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

  • в жилой комнате городской квартиры;
  • в общежитии;
  • в коммунальной квартире;
  • в ванной или совмещенном санузле;
  • в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

Площадь под котел – не меньше 46-ти м2.
Площадь окна для установки газового котла – зависит от объёма помещения.
Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

  1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
  2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
  3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
  4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
  5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
  6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
  7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Схемы подключения

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения «паразитных» или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

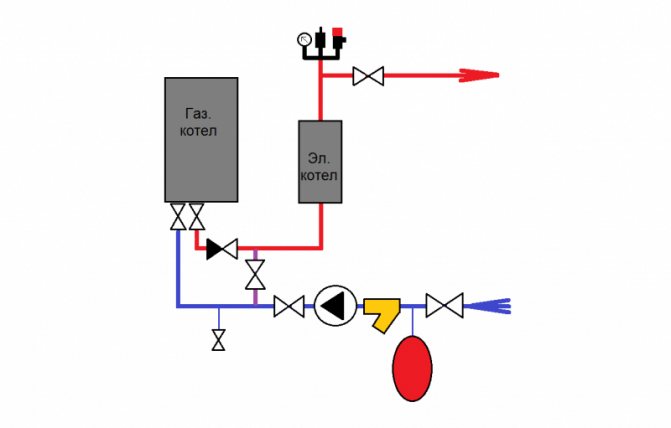

Последовательное и параллельное включение

Эти две общепринятые схемы обвязки двух котлов, работающих в паре.

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.


Последовательная схема Первый вариант применяется для небольших источников нагрева. На практике он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.


Параллельное подключение

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

  • визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
  • использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
  • измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

  1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
  2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
  3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
  4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Устройство вентиляции помещения с газовым котлом

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

  • труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
  • коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
  • керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;
  • кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя;
внутренний диаметр сэндвича зависит от конфигурации газового котла;
при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу;
все элементы нужно соединять при помощи жаростойкого герметика.. Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

  • увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
  • высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
  • если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
  • при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

  • керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
  • утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
  • кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Как сделать и установить дымоход своими руками

Перед теми, кто решил установить дымоотвод, встает логичный вопрос: воспользоваться услугами компаниями или обойтись собственными силами. Все зависит от навыков и умений владельца – если есть сомнения по поводу своих способностей, то лучше оставить это дело профессионалам. Ниже приведены основные пункты, которые понадобятся в случае, если человек решил сделать это самостоятельно.

Схемы и чертежи

В этом пункте представлены схемы установки дымоходов разного типа. Здесь можно увидеть их основные элементы, а также основной алгоритм монтажа.

установка дымохода своими руками

Расчет размеров

Для того чтобы провести правильные расчет и замеры для установки дымоходов, достаточно оперировать всего двумя показателями:

  • Площадь поперечного сечения;
  • Высота канала.

После получения результатов расчет необходимо проверить их соответствие нормативам СНиПа, а также в документации от котла. Высота трубы должна быть в районе 3-5 метров. Диаметр трубы напрямую влияет на тягу агрегата. Расчеты можно производить по мощности нагревателя или по нормативам СНиПа. В первом случае показатель нужно умножить на 5,5, чтобы рассчитать диаметр труб. Во втором – достаточно измерить диаметр выходного патрубка и подобрать размер трубы не меньше получившейся цифры.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Зачем утеплять дымоходную трубу

Нагретые дымовые газы охлаждаются в процессе прохождения по трубе, но по пути они разогревают стенки дымохода. От того, как быстро нагреваются стенки, прямо пропорционально зависит тяга котла. В случае уменьшения тяги дым идет по наименьшему сопротивлению, т.е. поступает обратно. Чтобы этого не произошло, необходимо как следует позаботиться об утеплении дымохода.

Дополнительным фактором в пользу утепления является и такое понятие, как время преодоления момента появления конденсата. То есть время, которое затрачивается на прогрев канала внутри трубы. Оно напрямую зависит от материала, из которого сделана труба.

Так, кирпичный дымоход прогревается за 20-30 минут, а стальной за 2-5 минут.

В связи с тем, что нагретый дымоход находится в постоянном контакте с атмосферным холодным воздухом, в дымоходном канале начинает образовываться конденсат. Смешиваясь с углекислым газом конденсат образует сильный кислотный раствор, который и впитывается в стенки дымоходного канала, разрушая его.

В дымоходе из кирпича конденсат впитывается в кирпичную кладку, что приводит к ее промерзанию. Остывшая ночью кирпичная труба с утра снова разогревается. Такие перепады температур приводят к ее разрушению.

Чтобы предотвратить разрушение, дымоход утепляется легкими негорючими материалами:

  • базальтовыми минераловатными плитами;
  • минеральной ватой;
  • стекловатой.

Утепление дымохода не только обеспечит сохранение тепла на более продолжительное время, но и продлит срок службы дымовой трубы.

Что нужно знать об отопительном котле на сжиженном газе: выгоды перехода на СУГ, перевод обычного котла на сжиженный газ, способы хранения топлива.

Как подобрать газовый котел по его основным параметрам: мощность, тип горелки, наличие регулировок, производитель, количество контуров. За подробностями перейдите сюда.

Расчет потребления газа, необходимого для отопление дома https://teplius.ru/kotly/gazovye/opisanie/rashod-gaza-dlya-obogreva-doma.html

Требования к помещению с двумя котлоагрегатами

В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.

К котельной в доме нужно отнестись с должным вниманием

Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.

Требования к агрегатам, использующим твердое топливо:

  1. Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт — 13.50 м2, до 200 кВт — 15.0 м2.
  2. Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
  3. Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
  4. Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
  5. Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
  6. Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
  7. В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.

Требования к топочным с котлоагрегатами, работающими на газе:

  1. Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
  2. При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
  3. Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
