Дымоход для газового котла — нормы и требования к монтажу

Газ и дым: самое важное

Вот самое важное, что надо помнить при монтаже дымохода для газового котла:

• Он имеет свои особенности, которые связаны с низкой температурой исходящего дыма, поэтому монтировать его надо по конденсату, а в составе дымоходных конструкций предусмотреть конденсатосборник.
• Вид дымохода выбирают в зависимости от мощности котла и вида камеры сгорания газа; большинству домовладельцев нравятся керамические дымоходы, но они тяжелые и дорогие; универсальным выходом наши эксперты считают сэндвичи, но здесь критично качество стали: она должна быть 300-х марок, AISI 304, 316, 321.
• Многие эксперты дают такой совет: в строящемся частном доме лучше предусмотреть керамический дымоход, в уже существующем, который подключили к газопроводу – стальной;
• Дымоход не должен соприкасаться с газовой трубой, нужно выдерживать расстояние минимум в 5 см;
• При монтаже дымохода газового котла в частном доме нужно соблюдать все расстояния, предусмотренные нормативными документами (монторуба должна быть не меньше, чем в 25 см от горючих материалов,  а расстояние термотрубы от поверхностей – 5 см).

Изучить нормативную документацию для дымоходов рекомендуется всем домовладельцам, но особенно тем, кто решается сделать дымоход своими руками. Здесь поможет информация нашего форума критерии качества дымоходов из нержавеющей стали и ветка про кирпичную дымоходную систему для газового котла. Почитайте нашу статью о том, как выбрать котел для отопления дома. Посмотрите наше видео о том, как правильно обслуживать дымоход, чтобы продлить сроки его эксплуатации.

Требования ↑

Такие системы дымоотведения в основном состоят из:

• газохода, переходника, посредством которого соединяются отводящая труба и патрубок отопительного агрегата;
• ревизии, расположенной по нижней части канала. Через нее осуществляется очистка канала от сажи и удаляется выпавший конденсат, собранный в специальный карман;
• креплений – в соответствии со СНиП их устанавливают с минимальным шагом в 150 см;
• отдельных сегментов конструкции и комплектующих, необходимых для монтажа системы.

Приведем некоторые из основных требований, предъявляемых к их установке:

• абсолютная герметичность конструкции по всей ее длине;
• устойчивость к воздействию повышенных температур;
• система должна быть способна обеспечивать должную тягу, которой будет достаточно, чтобы полноценно удалить продукты сгорания;
• диаметр сечения вытяжной трубы должен совпадать с диаметром дымохода для газового котла. Его величины должно быть достаточно, чтобы гарантировать хорошую тягу, обслуживать и ремонтировать систему, если в этом появится необходимость;

• максимально возможное количество колен – три;
• места поворотов оснащают ревизионными люками, через которые выполняется очистка канала и отведение конденсата;
• максимальная величина длины ответвления вбок равна одному метру;
• труба в местах, где канал выходит через перекрытие, не должна иметь стыков;
• высота трубы должна быть больше самой высокой точки кровли. В этом случае тяга будет обеспечена при любых погодных условиях, и даже боковой ветер не вызовет подсос воздуха.

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

• для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
• высота дымохода должна быть не менее пяти метров;
• наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;
• дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
• монтаж всех комплектующих дымоходной системы проводится снизу вверх;
• для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
• места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
• места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;
• дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
• монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.

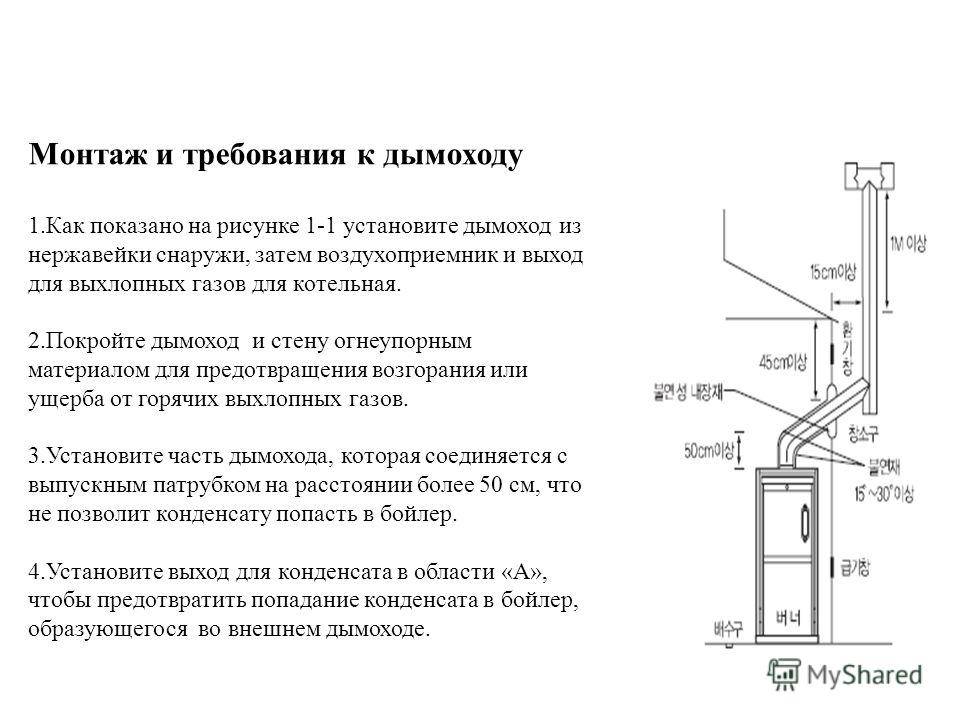

На рисунке схема подключения газового котла к дымоходу.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

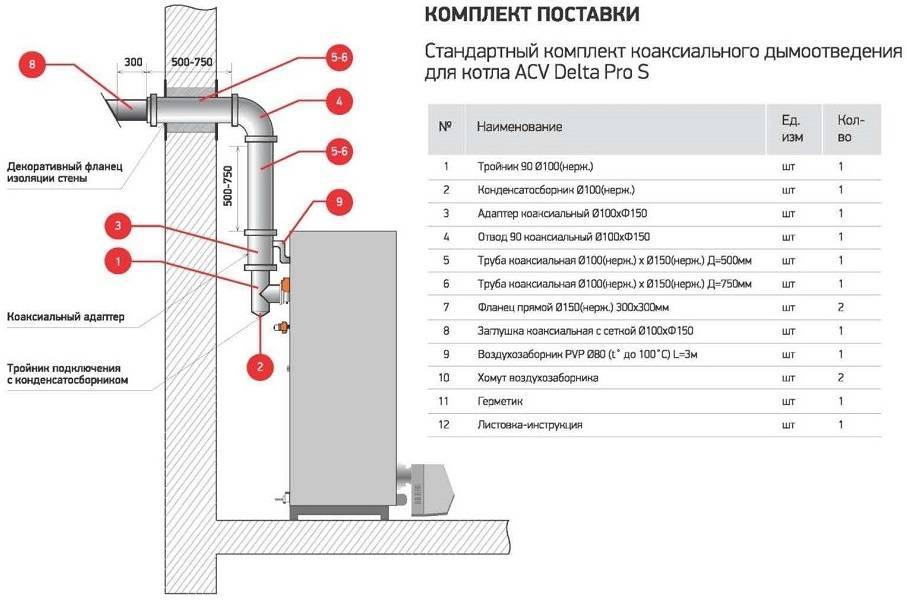

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

• труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
• коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
• керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;

• кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя;
внутренний диаметр сэндвича зависит от конфигурации газового котла;
при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу;
все элементы нужно соединять при помощи жаростойкого герметика.. Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

• увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
• высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
• если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
• при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

• керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
• утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
• кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

• на первом этаже;
• в цокольном этаже;
• в подвале дома;
• на чердаке.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.

Виды систем дымоотвода: какой дымоход выбрать?

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП -91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Газовый котел в частном доме: требования и установка

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна

В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла

Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью не менее 12-15 киловатт .

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.
