Выбор автоматического выключателя — характеристики автоматов

Дорогие или дешевые?

В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.

Выбор производителя автомата защиты

Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.

Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Дополнительные материалы по выбору автоматических выключателей

Рекомендую мою статью на Дзене – .

А тут я подробно .

И напоследок – рекомендую видео коллег:

Выбрать защитный автомат, основные вопросы и пример расчета:

Определяемся с характеристикой отключения:

А вот тут я с коллегой не согласен. Он долго рассказывает про селективность и характеристики, но ни слова про ток КЗ. А ведь ток КЗ – это первое, что надо знать, чтобы говорить о селективности и выборе характеристик отключения!

Интересно? Ставьте лайк, подписывайтесь, задавайте вопросы!

Если интересны темы канала, заходите также на мой сайт –https://samelectric.ru/и в группу ВК –https://vk.com/samelectric

Обращение к читателям, которым есть, что сказать: Если Вы готовы стать Автором, я могу предоставить страницы своего сайта!

Обращение к хейтерам: за оскорбление Автора и Читателей канала – бан.

Советы по выбору автоматического выключателя

Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.

Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.

Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.

Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.

{SOURCE}

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;
  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристикиМгновенное отключение при коротком замыкании из диапазонаПредпочтительное применение автоматического выключателяНагрузки
B(3-5)·In
  • длинных кабелей;
  • сетей с электронагревательными приборами (плитой, бойлером);
  • маломощных сетей:
    • сигнализации;
    • измерения;
    • управления.
резистивные
C(5-10)·In
  • освещения;
  • розеток;
  • бытовых электрических приборов.
резистивные, индуктивные с низким пусковым током
D(10-50)·In
  • электрических двигателей (стиральных машин, водяных насосов);
  • низковольтных трансформаторов;
  • ламп-разрядников.
индуктивные с высоким пусковым током

где In – номинальный ток автоматического выключателя.

Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Характеристики автоматического выключателя

Каждая характеристика имеет два токовых порога:

  1. Порог отказа — ниже этого порога триггер отключения не работает. Превышение этого порогового значения может привести к отключению автоматического выключателя.
  2. Порог срабатывания — выше этого порога срабатывание отключающего устройства будет работать на 100%.

В чем разница между этими характеристиками? Порог срабатывания электромагнитного отпуска (быстрый):

Характеристика A:

  • порог отказа — 2x номинальный ток автоматического выключателя (In)
  • порог срабатывания — 3-кратный номинальный ток автоматического выключателя (In)

Характеристика B:

  • частота отказа — 3x
  • порог активации — 5x In

Характеристика C:

  • частота отказа — 5x In
  • порог активации — 10x In

Характеристика D:

  • частота отказа — 10x
  • порог активации — 20x In

На графике можно увидеть 4 характеристики. Из приведенных выше данных можно сделать вывод, что автоматический выключатель с характеристикой А будет срабатывать как можно раньше, а автоматический выключатель с характеристикой D — позднее.

При включении, например, дрели, это устройство может на долю секунды потреблять всплеск тока, кратный номинальному току автоматического выключателя (так называемый пусковой ток). Предположим, что у нас есть автоматический выключатель с номинальным током 10 А, а в момент запуска дрель потребляет 35 А. Эта интенсивность в 3,5 раза превышает номинальный ток автоматического выключателя, то есть:

  • переключатель с функцией A сработает наверняка
  • переключатель с функцией B может сработать
  • переключатели C и D не будут выключаться

А что, если в системе появляется короткое замыкание, интенсивность которого может легко превысить 20-кратный номинальный ток автоматического выключателя? В случае короткого замыкания не существует разного времени задержки для выключателей которые отличаются только их характеристиками. Что это означает на практике? Если в вашем доме имеется выключатель максимального тока B16 (характеристика B, номинальный ток 16 A), а в распределительной коробке поставщика энергии, например C20, в случае короткого замыкания в цепи невозможно определить будет ли срабатывать B16 или C20, или оба одновременно.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт246810121416
Сила тока, А1020304050607080

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключенияНоминалы автоматов по току
 10 А16 А20 А25 А32 А40 А50 А63 А
Однофазная, 220 В2,2 кВт3,5 кВт4,4 кВт5,5 кВт7,0 кВт8,8 кВт11 кВт14 кВт
Трёхфазная, 380 В6,6 кВт10,613,216,521,026,433,141,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;
  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики Мгновенное отключениепри коротком замыканиииз диапазона Предпочтительное применениеавтоматического выключателя Нагрузки
B (3-5)·In защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:

  • сигнализации;
  • измерения;
  • управления.
резистивные
C (5-10)·In защита: — освещения; — розеток; — бытовых электрических приборов. резистивные,индуктивные с низкимпусковым током
D (10-50)·In защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. индуктивные с высокимпусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.

Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Защита человека – превыше всего!

В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.

Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.

Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой “B” срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой “С” сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой “С”.

Автоматические выключатели с характеристикой “D” не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

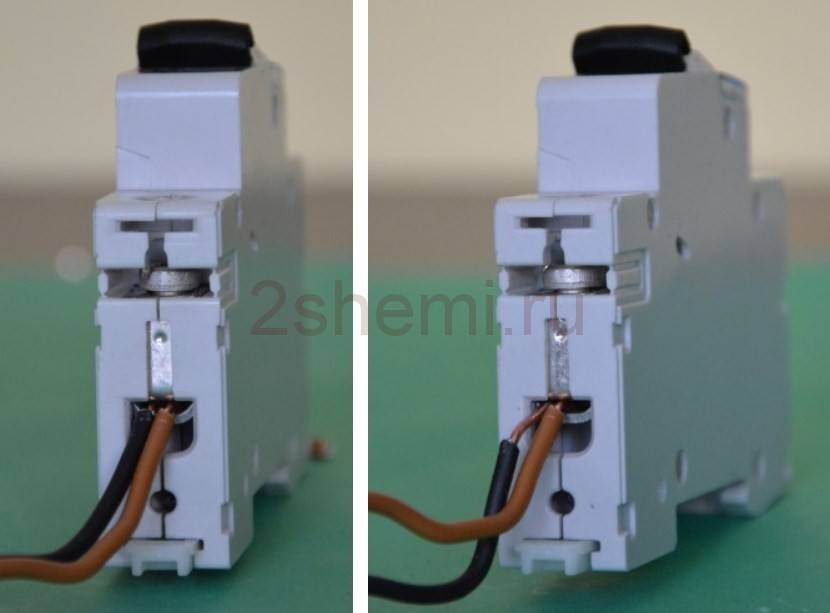

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания – С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать

Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Источники

  • https://220.guru/elektrooborudovanie/avtomaty-uzo/nominaly-avtomatov.html
  • https://sovet-ingenera.com/elektrika/uzo-schet/vybor-avtomata-po-moshhnosti-nagruzki.html
  • https://sovet-ingenera.com/elektrika/uzo-schet/nominaly-avtomaticheskix-vyklyuchatelej-po-toku.html
  • https://rusenergetics.ru/oborudovanie/nominaly-avtomaticheskikh-vyklyuchateley-po-toku
  • https://www.calc.ru/Tablitsa-Dlya-Vybora-Avtomaticheskikh-Vyklyuchateley.html
  • https://stroychik.ru/elektrika/vybor-avtomata

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Виды автоматических выключателей

Автоматы защиты выпускают для однофазных и трехфазных цепей. Для однофазной сети есть два типа пакетников — однополюсные и двухполюсные. К однополюсным подключается только фазный провод и, при срабатывании, отключается только фаза. Такие автоматы рекомендуют ставить в домах и квартирах в помещениях с нормальными условиями эксплуатации. Обычно они устанавливаются на линии освещения, розеточные группы, которые находятся в жилых комнатах, коридорах, кухнях.

Автоматические выключатели — однополюсный, двухполюсный и трехполюсный

На двухполюсные автоматические выключатели заводят и фазный и нулевой провод. Он разрывает обе цепи. Степень защиты тут намного выше так как отключение полное, а не частичное. Такой автомат обеспечит безопасность даже если при аварии напряжение попало на нулевой проводник. Двухполюсные автоматы рекомендуют ставить на выделенные линии, к которым подключена мощная бытовая техника. Также их ставят на помещения со сложными условиями эксплуатации. К ним относится ванная, бассейн, баня.

Для трехфазных сетей используются трехполюсные и двухполюсные автоматические выключатели. На трехполюсные заводят все три фазы. Соответственно, отключают они все одновременно. Такие пакетники ставят на вводе в дом или квартиру, а также на линии, к которым подключены трехфазные потребители — варочная панель, духовой шкаф и другая подобная техника. Для этих же потребителей можно установить четырехполюсные автоматические выключатели. Они также будут отключать и нулевой провод.

Пример использования автоматов защиты на трехфазной сети

На другие линии электропитания, на которых используется одна из фаз, ставятся двухполюсные пакетники. Одновременное отключение фазы и нуля — более предпочтительно. И только на линии освещения можно установить однополюсники.

Подключение максимальной токовой защиты

Схемы схемами, но в конце концов нужно брать отвертку и присоединять провода к электрощитку. Начнем с удаления изоляции с конца провода. Удаленная изоляция должна быть достаточной длины. Слишком короткая изоляция — это, во-первых, меньшая контактная поверхность выключателя с кабелем, а во-вторых, риск завинчивания крепления на изоляцию, вместо оголенного провода. Правильная длина кончика: 10-15 мм.

Во-вторых, нужно вставить провод куда следует. Кабель должен находиться между подвижным зажимом и верхней частью отверстия. Проблема при всей своей простоте может быть реальной. Чаще всего смотрят на переключатель спереди, поэтому не могут видеть клеммы-терминалы и нетрудно сделать ошибку.

Клеммы с обеих сторон выключателя функционируют одинаково. Подключение двух проводов к автоматическому выключателю возможно при условии, что оба провода имеют одинаковое поперечное сечение. Попытка подключения проводов с различными поперечными сечениями не рекомендуется.

Более тонкий провод во время работы может выскочить из крепления. На приведенных выше рисунках подключены два провода: коричневый 2,5 мм2 и черный 1,5 мм2.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
