Как выполнить ремонт насоса “Ручеек” своими руками: устранение популярных поломок

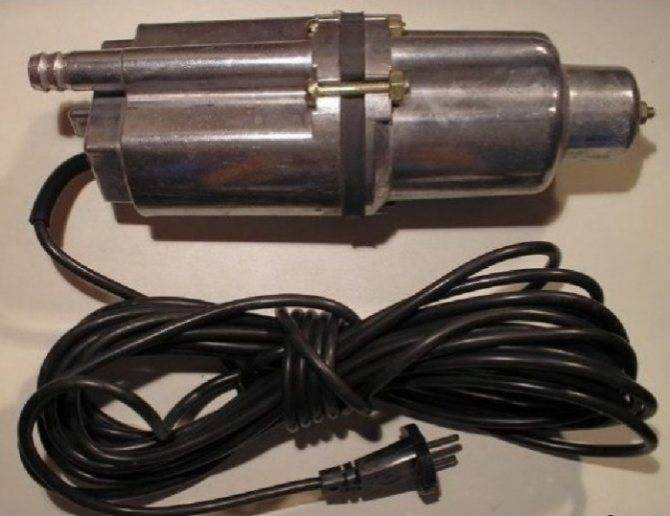

Технические показатели насосов Ручеек


Из вибрационных аппаратов Ручеек превосходит другие насосы по эксплуатационным свойствам. Насос приспособлен для работы в скважинах и колодцах, его опускают для раскачки бассейнов, затопленных приямков.

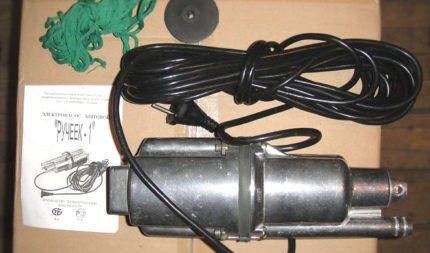

Характеристики насоса Ручеек, указанные в паспорте:

  • потребляемая мощность – 225 Вт;
  • максимальная глубина поднятия жидкости – 80 м;
  • напор/расход – 20 м/950 л/час, 30 л/ 720 л/час, 40 м/430 л/час;
  • габариты – высота 300 мм, диаметр 99 мм;
  • длина кабеля соответствует цифрам в маркировке.

Общая сборка погружного насоса выполнена на герметик. Для бесконтактной работы со стенками скважины применяются амортизационные кольца.


Опускают аппарат в глубину на капроновом тросике. Электрический магнит в корпусе всегда должен быть под заливом для охлаждения водой.

Настройка погружного насоса “Ручеек”

Насос “Ручеек” считается надёжным оборудованием. При правильной эксплуатации и своевременном техническом обслуживании он ломается редко. В некоторых случаях устранить неполадки можно при помощи настройки насоса.


Все насосы вибрационного типа устроены практически одинаково. Для них характерны общие поломки, схожи и методы восстановления работоспособности приборов (+)

Для этого в первую очередь неработающий или нестабильно работающий насос необходимо извлечь из скважины (колодца) и подвесить его без шланга в емкости с водой. Далее необходимо включить прибор в сеть и проверить напряжение, оно должно быть не ниже 200В.

Если напряжение в сети соответствует норме, то выключаем насос, сливаем из него воду и продуваем выходное отверстие. Продувку можно осуществить ртом, не используя никаких специальных инструментов.

Правильно настроенный насос “Ручеек” без проблем продувается, а если дунуть сильнее, то чувствуется ход поршня внутри. Воздух также должен проходить в обратном направлении. Если этого не происходит, то необходимо произвести настройку двух параметров агрегата, предварительно разобрав его.

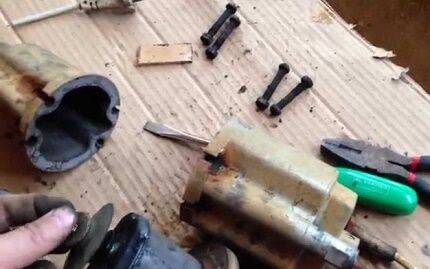

Разборка бытового насоса “Ручеек” производится при помощи тисков, которыми сжимаются уступы на корпусе, расположенные рядом с винтами. Ослаблять винты нужно постепенно, по очереди. При первой разборке будет не лишним заменить винты аналогичными винтами с головкой под удобный шестигранник, это значительно облегчит сборку и разборку при следующем ремонте.


До разборки погружного насоса рекомендуется сделать метки на стыкуемых элементах, это ускорит сборку и гарантирует её правильность

Из описанного выше принципа работы насоса “Ручеек” следует, что настройка двух параметров производится в следующем порядке:

  1. Настройка положения поршня. Он должен быть параллелен относительно остальных частей агрегата. Контроль параллельности осуществляется при помощи штангенциркуля. Перекос тела поршня может возникнуть из-за зазора между его металлической втулкой и штоком. Чтобы его устранить, нужно подмотать шток фольгой до соблюдения полной параллельности.
  2. Проверка совпадения осей штока и поршня. При их смещении входной стакан обычно “ерзает” по прокладке. Для устранения необходимо разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
  3. Настройка расстояния между поршнем и седлом. Оно должно составлять примерно 0,5 мм. Регулировка производится изменением количества шайб толщиной 0,5 мм, насаживаемых на шток. Этот отступ необходим, чтобы воздух при продувке, а впоследствии и вода, проходил в выходной патрубок без препятствий, а при усилении давления выходное отверстие перекрывалось поршнем.

При увеличении количества шайб поршень приближается к седлу, поэтому при продувке ртом воздух проходить не будет. Только при всасывании в обоих вариантах воздух должен свободно циркулировать.

Бывает, что погнутым оказывается шток поршня. Исправить его вряд ли получится. Однако если на работе агрегата это не сказывалось, можно слегка подкорректировать положение разворотом прокладки относительно штока на 180º.

Правильно настроенный и собранный вибрационный насос без шланга при погружении в емкость с водой должен давать напор 0,2-0,3 м и работать бесперебойно при нормальном напряжении в электросети 220В плюс/минус 10В. Если же после настройки оборудование не работает или работает не удовлетворительно, то необходимо установить причину поломки и устранить её.


Закручивать винты после сборки необходимо постепенно и поочерёдно, чтобы избежать перекоса корпуса, лучше делать это с помощником

Погружные насосные устройства «Малыш»

Существует несколько моделей данного оборудования, разработанного на заводе «Электродвигатель» в городе Бавленск.

«Малыш-К»

Данная модель имеет дополнительное термореле. Отличительной чертой модели «К» являются всасывающие трубки, располагающиеся в нижней половине металлического корпуса устройства. Но такое расположение патрубков делает механизм чрезвычайно уязвимым к воде с уровнем загрязнения чуть больше среднего.

«Малыш-М»

Отличается наличием всасывающего патрубка в верхней части корпуса устройства. При небольшой глубине водоема возможно горизонтальное расположение устройства.

«Малыш-3»

Данная модель насоса довольно компактная, что позволяет проводить установку с небольшим диаметром. Цифра «3» говорит о диаметре трубы. Это 3 дюйма (8 сантиметров).

В комплектацию входит капроновый трос, что упрощает процесс установки насосного устройства в скважину или колодец. Специальный состав троса защитит от возможных ударов током при нарушении герметичности.

Рекомендуемый диаметр шланга, который подключается к устройству, не должен быть меньше 20 миллиметров. В противном случае значительно повышается риск перегрева и выхода из строя механизма.

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Ремонт насоса Малыш видео

Как отремонтировать насос Малыш вы можете посмотреть на видео.

В современном мире российское оборудование создается на том же уровне качества, что и большинство зарубежных изделий. Например, широко известный погружной насос Малыш технические характеристики имеет более высокие, нежели треть зарубежных моделей насосов. Кроме прочего, отечественное насосное оборудование не только демонстрирует высокие эксплуатационные показатели, но и обладает уникальными особенностями.

Насос Малыш отечественного производства

Каждое насосное оборудование обладает теми или иными уникальными особенностями. К таким особенностям, в первую очередь, относится:

  • принцип работы;
  • внутреннее устройство.

Разумеется, для приобретения или использования прибора не обязательно изучать все нюансы. Однако при самостоятельном монтаже насосного оборудования изучение уникальных особенностей является неотъемлемой частью всех работ по установке изделия.

Устройство насосного агрегата

Насос Малыш представляет собой стандартный прибор с соответствующими элементами в конструкции. Всего можно выделить три основных компонента устройства:

  • электромагнит;
  • корпус;
  • вибратор.

Каждый составляющий элемент в конструкции необходим для обеспечения полноценной работы насосного механизма.

Вибратор

В основе этой детали, как правило, находится сразу три составные части:

  • амортизатор;
  • шток;
  • якорь.

Между собой якорь и шток образуют единое соединение, в котором элементы крепятся за счет воздействия сильного давления. Амортизатор, вне зависимости от разновидности насоса, крепится непосредственно на штоке и выполняет соответствующую ему роль.

Электромагнит

Этот компонент устройства представляет собой наиболее сложный механизм, чем другие части насоса. В основании детали лежит небольшой сердечник с двумя медными катушками. Кроме того, корпус в месте расположения сердечника предварительно обрабатывается компаундом для обеспечения полной безопасности.

Корпус

Оболочка каждого насосного прибора, как правило, делается из прочных материалов. Для обеспечения долговечности оборудования, а также его стабильной работоспособности в корпусе монтируется резиновый клапан.

Принцип работы насоса Малыш

Работает прибор серии Малыш точно также, как и прочие разновидности насосного оборудования. Основная функция выполняется за счет способности устройства преобразовывать всю мощность переменного тока в механические колебания, которые, впоследствии, передаются непосредственно поршню и якорю.

В следствии такого воздействия поршень начинает интенсивную вибрацию, из-за которой запускается процесс циркуляции жидкости. Вода начинает активно поступать из гидравлической камеры наружу, попадая в напорные отсеки.

Технические характеристики

Насос ручеек по техническим характеристикам занимает достойное место среди других агрегатов вибрационного типа, а по некоторым параметрам и превосходит их. Часть моделей обладают высотой подъема воды 40 м. Более практичны в эксплуатации насосы, где технические характеристики по высоте подъема достигают 60 м. Максимальная глубина погружения – 7 м. Если забор воды проводится в скважине, ее диаметр должен превышать диаметр «Ручейка», который составляет 100 мм.

Среди технических характеристик агрегата ключевое место занимает производительность, которая исчисляется в количестве литров, перекачиваемых насосом за 1 час. По этим параметрам все модели «Ручеек» делятся на три группы:

  • с низкой производительностью, когда объем составляет 360 л/ч;
  • для средней производительности характерны показатели 750 л/ч;
  • насос с высокой производительностью способен перекачать за 1 час 1500 литров воды.

Мощность различных моделей «Ручейка» варьируется от 225 до 300 Вт, все работают от напряжения 220 В. Частота тока – 50 Гц. Продолжительность беспрерывной работы достигает 12 часов.

Дополнительные технические характеристики, интересные потребителю:

  • Тип насоса – погружной вертикальный.
  • Корпус выполнен из алюминия.
  • Количество обратных клапанов – 1 шт.
  • Вес около 4 кг.
  • Длина кабеля различна. Существуют модели «Ручейка», оснащенные 10,16,25,32 и 40 метровым кабелем.
  • Диаметр шланга от 18 до 22 мм.
  • «Ручеек-1» характеризуется верхним забором воды, в модель «Ручейка -1М» она поступает снизу.

Замечание! Большей практичностью обладают насосы с верхним забором воды, риск попадания крупных твердых частиц в них значительно снижен по сравнению с моделями, где вода проникает в корпус снизу.

Причины поломки дренажного насоса

Причин поломки дренажных насосов достаточно много, вот наиболее часто встречающиеся из них:

  • Нарушение эксплуатационных норм (аппарат постоянно испытывает перегрузки, его погружают не полностью);
  • Не осуществляется постоянное техническое обслуживание помпы;
  • Помпа была неправильно смонтирована;
  • Возможно, это производственный брак.

Перед тем, как начинать ремонт, необходимо исключить последний из перечисленных вариантов. Если вы купили насос совсем недавно, то проверьте, может быть еще не истек срок гарантийного обслуживания, если таковое было. Потому что в том случае, если вы попробуете сами отремонтировать насос, то по гарантийному обслуживанию его больше не примут.

Чтобы не допустить поломки насоса, необходимо вовремя проводить его обслуживание

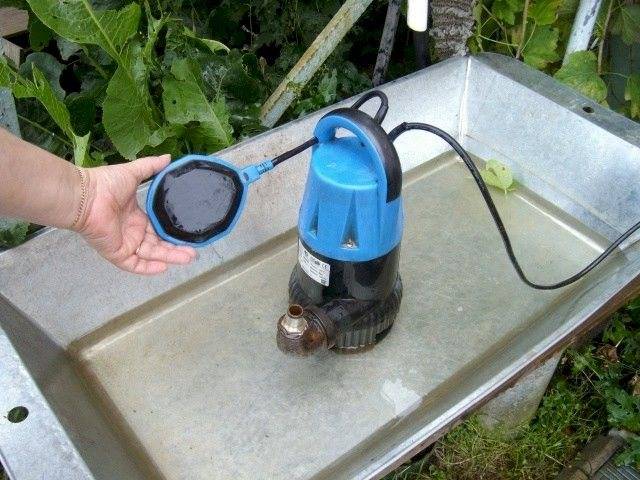

Профилактические меры во избежание ремонта дренажного насоса с поплавком, моменты, на которые необходимо обратить особое внимание:

  • Воздух, поступающий в насос, должен свободно проходить через него и выходить. Если воздух проходит не свободно, то где-то в насосе возникла воздушная пробка.
  • Не должно быть видимых повреждений на поршне.
  • Необходимо следить за расстоянием между клапанами и отверстием входа.

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

  • рабочее напряжение – 220Вт;
  • производительность – 432 л/с;
  • наличие верхнего и нижнего отверстий для забора воды;
  • рабочая глубина – до 40 м;
  • мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Как устроен насос и как он работает

Прежде чем начинать ремонт вибрационных насосов Малыш, необходимо понять принцип действия устройства. Основными конструкционными элементами считаются:

  • алюминиевый корпус;
  • электромагнит;
  • якорь с обмоткой;
  • поршневая группа и амортизатор;
  • диафрагма;
  • клапан и шток.

Вибрационный насос работает благодаря тому, что якорь с поршнем колеблются под действием переменного магнитного поля, создаваемого электромагнитом. Частота осевых колебаний поршня — 50 Гц. Когда якорь насоса притягивается к электромагниту, происходит перемещение поршня — благодаря этому возникает разряжение, из-за чего обратный клапан открывается и рабочая зона прибора заполняется водой. Когда якорь отталкивается от электромагнита, то поршень опять передвигается, что позволяет обратному клапану закрыться и вытолкнуть воду в напорный патрубок.

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “”Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь). По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях «Ручеек» и «Ручеек-1» забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос «Omnigena-Dorota» — достойный аналог «Ручейка», разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности. Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ — российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”. Ценовые характеристики этих насосов тоже практически совпадают. Цена на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota — погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше. Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Профилактика поломок насосного агрегата

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы.

Основные правила эксплуатации:

  • Не допускать работу насоса без воды.
  • Не использовать насос при наличии нестабильного напряжения в электросети.
  • Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
  • Не перемещать агрегат за шнур электропитания.
  • Не пережимать шланг для повышения напора.
  • Не перекачивать воду с грязью, примесями, мусором.

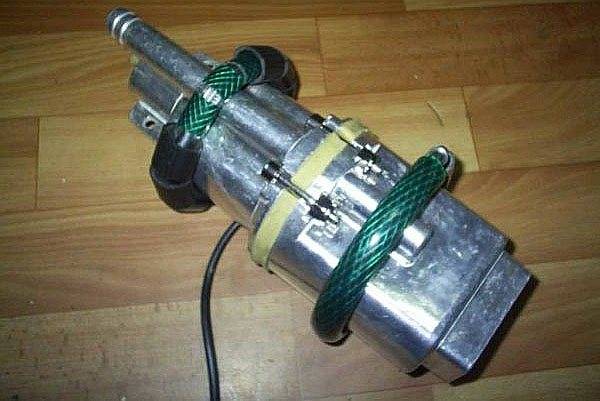

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

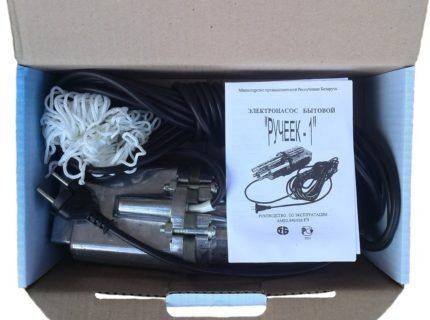

Перед началом использования внимательно изучите инструкцию по эксплуатации и соблюдайте рекомендации производителя, это поможет избежать поломок

В процессе эксплуатации вибрационного насоса “Ручеек” необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

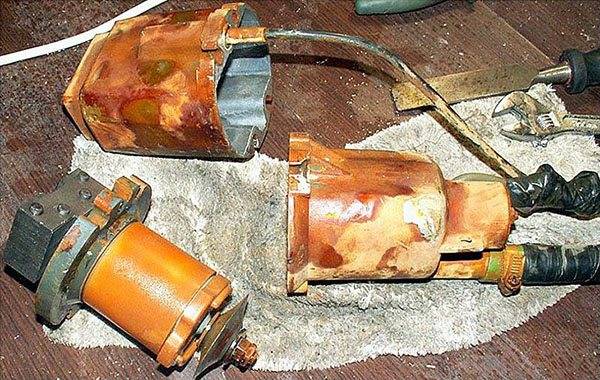

  1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

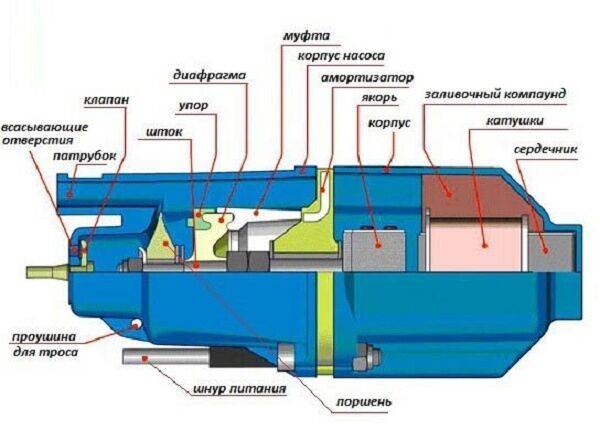

Устройство и принцип работы

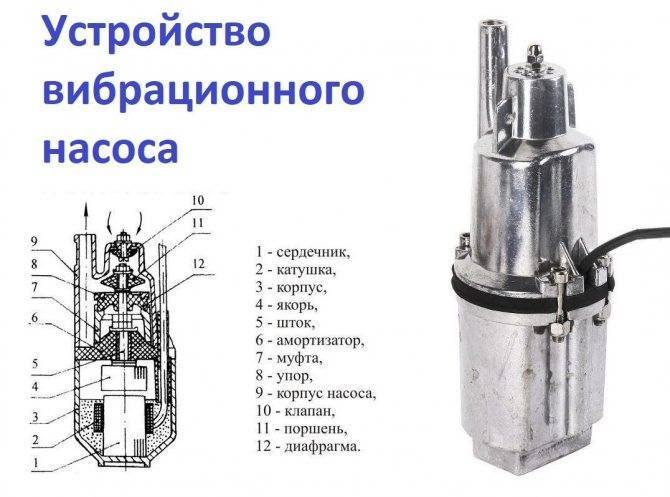

Погружной насос “Ручеек” состоит из следующих частей: электропривод, вибратор и корпус, которые соединены между собой при помощи четырёх винтов. Электропривод агрегата включает в себя сердечник с двумя катушками и питающий шнур.

Вибратор состоит из амортизатора, диафрагмы, упора, муфты и штока. Внизу штока запрессован якорь, вверху к нему прикреплен поршень.

Корпус насоса представляет собой кожух, в верхнем отделе которого имеется стакан с отверстиями для поступления воды и патрубок, обеспечивающий выход воды. Имеющийся клапан служит для открытия/закрытия входных отверстий.

Насос качает воду благодаря колебаниям поршня и якоря. Их приводит в действие эластичный амортизатор, превращающий получаемый из сети переменный ток в равномерную механическую вибрацию.

Шток передает движение поршню, который при вибрации создает мини-гидравлический удар в стакане с отверстиями. Клапан в этот момент закрывается, а вода выталкивается в выходящий патрубок.


В конструкции насоса отсутствуют вращающиеся элементы, что снижает риск возникновения поломки, т.к. именно трение является основной причиной неисправности (кликните для увеличения)

Благодаря тому, что забор воды происходит в верхней части агрегата, осуществляется охлаждение системы, и она не нагревается в процессе работы.

Ещё одно достоинство патрубка для забора воды, расположенного сверху – ил со дна не засасывается рабочим органом. Как следствие, агрегат гораздо реже вариантов с нижним забором забивается мутной взвесью, из-за которой насос следует периодически разбирать и прочищать.


Для оперативной замены быстро изнашивающихся деталей производители вибрационных насосов выпускают ремкомплекты, включающие полный набор необходимых запчастей

Неисправности и ремонт

Наладка работоспособности Ручейка в домашних условиях:

  1. Разборка и профилактическая чистка:
    • разборка и дефектовка деталей механизма;
    • демонтаж колпака со всасывающим клапаном;
    • снятие гаек и демонтаж поршня;
    • контроль состояния амортизатора.
  2. Контроль зазора у магнита и стержня в сборе:
    • размещают кусочки пластилина между магнитом и стержнем;
    • монтируют стержень без поршня;
    • закрывают крышкой и сжимают, разбирают в обратном порядке и измеряют толщину пластилина(4-5 мм);
    • осуществляют регулировку с помощью шайб.
  3. Для контроля точности установки поршня необходимо:
    • смонтировать поршень и установить 2-а болта на крышку;
    • дунуть в выходной штуцер ртом:
      • добавить прокладку при свободном проходе воздуха;
      • внутрь воздух обязан проходить гораздо труднее;
      • регулировка завершена.
  4. Установка всасывающего клапана после дефектовки:
    • процесс вдувания воздуха должен быть сильно затруднён;
    • общая сборка должна выполняться на герметик, особенно электропровод.

Совет специалиста: при замене обратного клапана, в случае отсутствия штатного, можно использовать резиновую пробку от аптечных бутылок.

При откачке воды важно контролировать бесконтактную работу насоса со стенками скважин, бочек, колодцев. При работе агрегат, касаясь их, будет получать удары. При работе агрегат, касаясь их, будет получать удары

При работе агрегат, касаясь их, будет получать удары.

Корпус не наковальня: он будет разогреваться и произойдет разрушение заливки узла магнита. Аналогичная ситуация происходит при работе агрегата всухую.

Ремонт проходит следующим образом:

  • необходимо демонтировать электрическую часть;
  • магнит извлечь из корпуса;
  • болгаркой, на корпусе, нарезать неглубокие бороздки под герметик;
  • смазать корпус герметиком, применяемым для вставки лобовых стекол;
  • осуществить сборку в обратном порядке;
  • дать возможность просохнуть;
  • выполнить окончательную сборку всего насоса.

Совет из практики: для исключения случаев засорения насоса необходимо приобрести специальный наружный фильтр, который одевают на всасывающую часть словно колпак. Существуют подобные фильтры, одеваемые целиком на весь насос.

Насос Ручеёк надёжный и неприхотливый помощник любому рачительному хозяину. Ему достаточно немного внимания и аккуратности. Он отблагодарит за это безаварийной работой и изобилием воды, в самый важный момент.

Смотрите видео, в котором опытный пользователь разъясняет особенности использования погружного насоса Ручеек:

Важные моменты при сборке и настройке насоса

Ремонт произведен, насос предстоит собрать, настроить и проверить. Данные действия требуют особого внимания и точности.

Итак, при сборке следует обращать внимание первым делом на зазор между поршнем и магнитной системой насоса, он должен быть примерно 4-5мм. Затем проверяем целостность клапана, продуваем со стороны входа воды – клапан при этом должен пропускать воздух

Поршень также должен пройти проверку на целостность, эластичность и отсутствие деформаций. Следующим этапом определяем зазор между корпусом и клапаном, прилегающим к всасывающим отверстиям. Оптимальная величина составляет 0,6-0,8мм, зазор нужен для свободного вытекания воды при отсутствии в насосе давления. Собирая корпус, сопоставляем симметричные части, совмещая отверстие для протока воды в резиновой прокладке с отверстием в верхней части корпуса.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
