Принцип работы солнечной батареи: как устроена и работает солнечная панель

Почему так важна эффективность?

Большое значение эффективность приобретает при расчёте площади, которую вы можете использовать под систему солнечных батарей. При сопоставимых размерах описанных модулей от Amerisolar AS–6P30 280W (1.63 квадратных метра) и NeOn 340 W от LG (1.71 квадратных метра), разница в мощности на один квадратный метр на выходе будет составлять 15.6%. С одной стороны, это может показаться не очень эффективным, учитывая разницу в цене более чем в два раза, но в случае с ограниченным пространством или более агрессивной внешней средой, возможно, сдвинет ваш выбор в пользу этого известного производителя.

Увеличенный коэффициент полезного действия подчеркивает не только эффективность технологии изготовления, но и качественные материалы, используемые при изготовлении. Это сможет сказаться на сроках работы устройств, на устойчивость панелей к так называемой деградации. Не стоит забывать также и про гарантийные обязательства производителя. Имея представительства и гарантийные сервисы почти во всех уголках мира — LG сможет похвастаться более лояльным подходом к клиентам и выполнением своих обязательств.

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

  1. 1. Гибкие;
  2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью.

Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании.

Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;

2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;

3. Солнечные батареи, фотоэлемент которых выполнен из селена;

4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;

5. Из органических соединений;

6. Из арсенида галлия;

7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Фотоэлементы, выполненные из кремния, отличаются высокой чувствительностью к нагреванию, компактностью, надежностью и высоким уровнем КПД (коэффициента полезного действия).

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Стоит ли брать солнечные батареи?

Давайте посчитаем вместе. Сама 100 Ваттная панель стоит 5000 руб. Хотя, на Алибабе (отец Алиэкпресса) оптом можно затариться дешевле, хотя и по доставке еще надо будет решать вопрос:

Моя панель выдает 0,1 Киловатт. Допустим у нас солнце светит в среднем в год по 8 часов в день. Получается,  за день панель может производить энергию в количестве 0,1 х 8 = 0,8 Киловатт х часов.

У нас в селе Киловатт в час стоит 2,5 рублей. Стоит ли игра свеч? Я думаю, что нет. По крайней мере у меня в Удмуртии. В южных странах, где солнце «поливает» по 12 часов в день — это будет лучшим решением.

Но теперь давайте рассмотрим другой случай.

Ваш маленький домик находится в глуши. Хватит ли одной такой панели, чтобы поддерживать маломальский комфорт, типа освещения, питания ноутбука, телефона и ловли интернета? Вполне. Думаю, будет даже выгоднее, чем дизель-генератор. Поэтому, в данном случае солнечные батареи будут наилучшим решением.

Изготовление солнечных батарей

Конструкция стандартной солнечной батареи состоит из нескольких компонентов. Основной деталью является сама панель, выполненная в виде прямоугольного прозрачного короба, внутри которого располагаются тонкие квадраты кремния темного цвета. Кремний в соединении с кислородом представляет собой оксид кремния, используемый в качестве основы для батарей, на чем основан их принцип действия.

Процесс изготовления солнечных панелей можно условно разделить на несколько этапов:

  • Первый этап заключается в подготовке сырья. В этот период очищается состав кварцевого песка путем прокаливания его вместе с коксом. В результате, из него выделяется кислород и остается только чистый кремний, внешне похожий на уголь.
  • Затем начинается выращивание кристаллов, и в этот период упорядочивается структура кремния. В специальном тигле он разогревается до температуры плавления, после чего в полученную лаву добавляется специальная затравка. Она похожа на готовый кристалл и вокруг него начинают образовываться слои кремния с упорядоченной структурой, чтобы в дальнейшем соблюдался принцип работы солнечных батарей. Через несколько часов получается готовый кристалл цилиндрической формы, обрезаемый по краям. В сечении получается квадрат с закругленными краями.
  • Заготовка разрезается на тонкие пластинки по 100-200 микрон, после чего они тестируются, сортируются и направляются на следующий участок.
  • На следующем этапе пластинки запаиваются в секции, из которых на стеклянной основе формируются блоки. Стекло выполняет защитную функцию и уберегает готовые элементы от механических повреждений. Одна секция состоит из 9-10 отдельных элементов, а все устройство солнечной батареи включает в себя 4-6 секций и более.
  • Далее выполняется ламинирование пластин, спаянных в блоки. Для этого используется этиленвинилацетатная пленка. После наносится защитное покрытие, формируется строение солнечных батарей. Вся информация поступает на компьютер, отслеживающий уровень вакуума, давления и температуры.
  • На завершающей стадии осуществляется монтаж алюминиевой рамы и соединительной коробки. Готовая конструкция тестируется, проверяется как работает солнечная батарея, проводятся измерения всех показателей и технических параметров.

Солнечные батареи для дома

Производство солнечных батарей

Комплекты солнечных батарей для дачи

Установка солнечных батарей

Инверторы для солнечных батарей

Как сделать солнечную батарею своими руками

Производственный процесс создания

В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели

Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.

И для создания такой панели им нужно:

  1. Определиться с количеством ячеек в будущей солнечной панели.
  2. Припаять солнечные элементы по монтажной схеме группами.
  3. Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
  4. Дождаться пока высохнет силикон.
  5. Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
  6. Дать этой конструкции хорошо высохнуть как минимум за сутки.
  7. Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
  8. Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
  9. Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.
  10. Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.

Перечень параметров, которые необходимо измерить:

  • ток короткого замыкания;
  • напряжение холостого ход;
  • электроэнергия максимальной мощности;
  • напряжение максимальной мощности;

Какой угол наклона сделать у солнечной панели?

Угол наклона полностью зависит от времени года (высоты подъема солнца)

При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Идеальное месторасположение солнечной панели – это крыша дома

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон. Идеальное месторасположение солнечной панели – это крыша дома

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи

Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.

Рабочие показатели

При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.

Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.

Устройство солнечной батареи

Для того, чтобы солнечная батарея была способна преобразовывать свет солнца в ток, необходимы следующие элементы:

  1. Фотоэлектрический слой, который играет роль полупроводника. Представлен двумя слоями разных по проводимости материалов. Здесь электроны способны переходить из области p(+) в область n (-). Это называется p-n переход;
  2. Между двумя слоями полупроводников помещен элемент, который является по своей сути преградой для перехода электронов;
  3. Источник питания. Он необходим для подключения к элементу, препятствующему переходу электронов. Он преобразовывает движение заряженных электронов, т.е. создает электрический ток. Аккумуляторная батарея. Аккумулирует и хранит энергию;
  4. Контролёр заряда. Основной его функцией является подключение и отключение солнечной батареи исходя от уровня заряда. Более сложные устройства способны контролировать максимальный уровень мощности;
  5. Преобразователь прямого тока в переменный (инвертор);
  6. Устройство, стабилизирующее напряжение. Обеспечивает защиту системы солнечной батареи от скачков напряжения.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Области применения солнечных панелей

  • Портативная электроника. Для снабжения электричеством и(или) подзарядки аккумуляторных батареи разной бытовой электроники.
  • Электромобили. Подзарядка автотранспорта.
  • Авиация. Разработка самолета, использующего только энергию солнца.
  • Энергообеспечение зданий. Электроснабжение дома, за счет размещения крупных солнечных батарей на крышах.
  • Энергообеспечение населённых пунктов. Создание солнечных электростанций.
  • Дорожное покрытие. Дороги, покрытые солнечными панелями, для освещения их же в ночное время.
  • Использование в космосе. Электроснабжение космических аппаратов.
  • Использование в медицине. Внедрение под кожу миниатюрную солнечную батарею для обеспечения работы приборов, имплантированных в тело.

Гибкие солнечные батареи

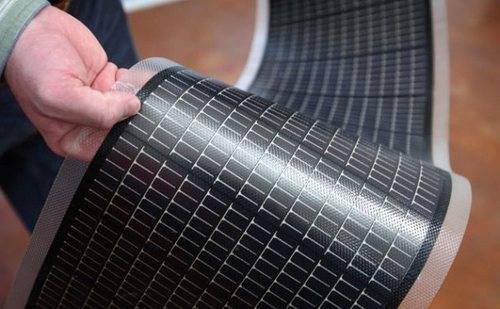

Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.

T_3Fq3YnxMk

Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.

SunCharger SC-9/14 — батарея в сложенном виде

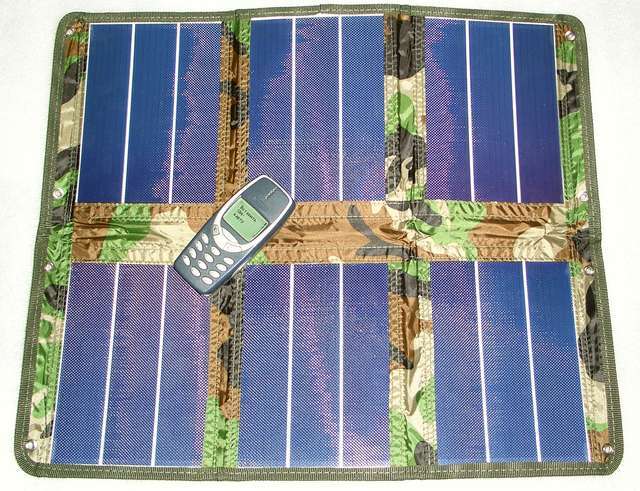

Она же — в раскрытом виде

Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).

Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.

Выходной разъём SunCharger SC-9/14

Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.

Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.

Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.

Солнечная гибкая батарея (модель SunCharger SC-34/18)

Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.

Эта же батарея в раскрытом виде

Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».

Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.

Области применения солнечных панелей

  • Портативная электроника. Для снабжения электричеством и(или) подзарядки аккумуляторных батареи разной бытовой электроники.
  • Электромобили. Подзарядка автотранспорта.
  • Авиация. Разработка самолета, использующего только энергию солнца.
  • Энергообеспечение зданий. Электроснабжение дома, за счет размещения крупных солнечных батарей на крышах.
  • Энергообеспечение населённых пунктов. Создание солнечных электростанций.
  • Дорожное покрытие. Дороги, покрытые солнечными панелями, для освещения их же в ночное время.
  • Использование в космосе. Электроснабжение космических аппаратов.
  • Использование в медицине. Внедрение под кожу миниатюрную солнечную батарею для обеспечения работы приборов, имплантированных в тело.

Принцип работы солнечной батареи

Устройство предназначено для непосредственного преобразования лучей солнца в электричество. Этот действие называется фотоэлектрическим эффектом. Полупроводники (кремневые пластины), которые используются для изготовления элементов, обладают положительными и отрицательными заряженными электронами и состоят их двух слоев n-слой (-) и р-слой (+). Излишние электроны под воздействием солнечного света выбиваются из слоев и занимают пустые места в другом слое. Это заставляет свободные электроны постоянно двигаться, переходя из одной пластины в другую вырабатывая электричество, которое накапливается в аккумуляторе.

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;

Инвертор, преобразовывающий постоянный ток в переменный;

Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Преимущества и недостатки

Можно выделить следующие положительные аспекты установки солнечных батарей для дома:

  1. Достаточно продолжительный период службы. При этом эксплуатационные показатели оборудования не ухудшаются.
  2. Данные технологии редко выходят из строя и соответственно практически не требуют сервисного обслуживания.
  3. Оборудование дома или квартиры таким альтернативным источником электроэнергии даст возможность в значительной мере сэкономить затраты на газ и электричество.
  4. Солнечные панели отличаются простотой в эксплуатации.

В качестве недостатков солнечных панелей следует выделить:

  • высокую стоимость изделия;
  • батареи уступают по эффективности традиционным источникам энергии;
  • также для синхронизации энергии, получаемой от батарей и традиционной энергии, потребуется установка дополнительного оборудования, что повлечет за собой расходы;
  • панели для получения солнечной энергии нельзя применять для тех приборов, которые нуждаются в большей мощности.

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
