Как провести ремонт дренажного насоса своими руками: обзор частых поломок

Насос гудит, а воду не качает

К этому же случаю следует отнести слабую подачу воды. Возможной причиной неисправности может быть:

  • ослабление гаек штока над амортизатором. У насосов вибрационного типа такое происходит часто. Требуется разобрать корпус и затянуть крепёж. Верхнюю гайку законтрить. Сложность ремонта связана с коррозией винтового соединения корпуса. Подходить в этом случае следует радикально: зубилом, ножовкой либо болгаркой срезать крепёж. В последующем для соединения половинок внешней оболочки использовать болтовое соединение;
  • поломка клапана. Наиболее распространённая причина выхода из строя насоса и столь же легко устранимая, если, конечно, есть ремкомплект. Стоимость копеечная, но от его наличия зависит и быстрота устранения неисправности. Установить такую причину легко. Необходимо поочерёдно сильно подуть в заборный и подающий патрубки. Если воздух в том и другом случае проходит легко, причина установлена;
  • обрыв штока. Предварительный диагноз почему не качает погружной насос можно дать, если его потрясти. Пружинки, шайбы и втулка, в этом случае, получают свободу перемещения. Поэтому будет наблюдаться характерный для погремушек шум. Окончательно неисправность выявляется при разборке. Ремонт возможен в домашних условиях.

Наблюдаются признаки короткого замыкания

Выбивание пробок и обугливание токоподводящего кабеля говорит:

  • о сгоревшей обмотке якоря. Несмотря на страшное озвучивание неисправности, поломка устраняется легко путём замены сгоревшего элемента. При разборе насоса причина будет явно не только видна, но и осязаема по запаху;
  • неисправности кабеля. В каком-то месте изоляция оказалась пробитой. Наиболее сложным в устранении неисправности будет нахождение такого участка. Достаточно наложить на повреждённое место дополнительную изоляцию.

Сильная вибрация в сочетании с перегревом

Как правило, причина этого одна — отслоение компаунда, которым заливают электромагнит для фиксации в корпусе. Одновременно он играет роль теплоотводящего и изоляционного материала. Для устранения проблемы необходимо обратиться в специализированную организацию. По сравнению с покупкой нового погружного насоса это обойдётся, примерно, в два раза дешевле.

Низкое давление

Означает недостаточный зазор между катушкой и якорем. В течение секунды шток совершает 100 поступательных движений. Если амплитуда их небольшая, колебания мембраны демпфируются, и работоспособность насоса падает. Для устранения поломки опытным путём добавляются шайбы.

Совет: чтобы заниматься всем этим, следует иметь в запасе ещё один насос и позаботиться о ремкомплекте.

Распространенные неполадки

Характер неисправности и факторы ее появления:

  1. Не гудит, а также не функционирует. Дренажник опустился в воду, поплавок всплыл и располагается на плоскости, провод подключен к цепи, однако мотор не функционирует, отсутствует вибрация. Фактором неисправности считается несоответствие заявленной мощности двигателя, а также электрической сети, к какой подключено устройство.

    Внимательно прочтите свойства помпы, его мощность и коэффициент полезного действия. Насос опустился в воду не очень глубоко, и поплавок не действует. Вытащите устройство и, подняв подушечку вверх, вновь подключите его в сеть.

  2. Функционирует, однако не выкачивает. Мотор подключен, однако вода не поступает на плоскость. Факторов этому несколько. Забилась предохранительная сеть, которая блокирует отбросы и камешки на дне корпуса. Приподнимаем устройство и очищаем фильтр. Плотная фракция оказалась в сбросном шланге, и произошло засорение.

    При подобной неисправности его может выбить из основания насоса. Если же этого не случилось, необходимо отсоединить его самим, а также помыть. Разломалась крыльчатка. У нее могут разломаться шнеки либо разрушиться подшипник, узнать это, возможно, разобрав помпу.

  3. Вибрирует и сильно нагревается. Нарушилась оплетка электродвигателя, вода оказалась в моторном отсеке, развалился подшипник вала. Прибор вибрирует, а также сильно нагревается, притом вода поступает рывками либо совсем прекратила поступать на поверхность. Немедленно обесточиваем оснащение и вытаскиваем его на плоскость. Фактор неисправности скрывается изнутри.

    Для диагностики потребуется обязательно разобрать корпус. Поломались несколько лопастей рабочего колеса. Вращение совершается эксцентриком, а также бьет по корпусу с одного края.

  4. Плохой напор при бесперебойно функционирующем моторе – итог неисправности механической доли помпы. Крыльчатка либо подшипник, закупорка сбросового шланга либо всасывающего фильтра. Убирается обычным промыванием в чистой воде или подменой механических элементов.
  5. При подсоединении устройства к сети действует автомат. Предохранитель выключает сеть, в случае если совершается замыкание. Проконтролировать все электронные компоненты насоса. Провод пройти тестером, а также определить, в каком месте случилось непродолжительное замыкание – поменять его.
  6. Устройство функционирует, однако само выключается. Подключено к сети и функционирует, бесперебойно качая воду. Внезапно сам выключается. Фактор – несоответствие мощности двигателя, а также электрической сети. Скачки напряжения тоже могут воздействовать на бесперебойную работу аппарата. Решение элементарное – подробно изучить руководство и свойства помпы, поставить стабилизатор напряжения.

Как выявить причину неисправности дренажного насоса?

Перед поиском причины поломки нужно тщательно промыть насос. После этого попробовать снова его включить: возможно, он и не ломался и ремонтировать его не нужно, он мог просто забиться частичками фекалий. Если промывка не помогает, то надо отмести все остальные простые варианты поломки, которые не потребуют разборки дренажного насоса.

Например, среди таких вариантов могут быть:

  • Внезапное отключение электричества в доме (как ни странно, но чаще всего причина «поломки» заключается именно в этом).
  • Обрыв кабеля (такой вариант тоже возможен: проверьте весь кабель на целостность, также проверьте вилку и саму розетку или удлинитель, к которому подключен насос).

Если все это не помогло найти причину поломки насоса, то придется разбирать насос. Ремонт можно попробовать сделать и своими руками.

Как устроен дренажный насос


Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

Причины возникновения поломок

  • Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
  • Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
  • Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
  • Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
  • Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
  • Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
  • Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
  • Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.

Методика устранений неисправностей дренажных насосов

Необходимо произвести диагностику и установить неисправный узел. В зависимости от этого принимается решение. Возможно, придется обратиться в сервисный центр. А может быть, ремонтировать уже нецелесообразно и нужно купить новый дренажный насос. Чаще всего достаточно произвести очистку и замену узлов. Это можно сделать своими руками.

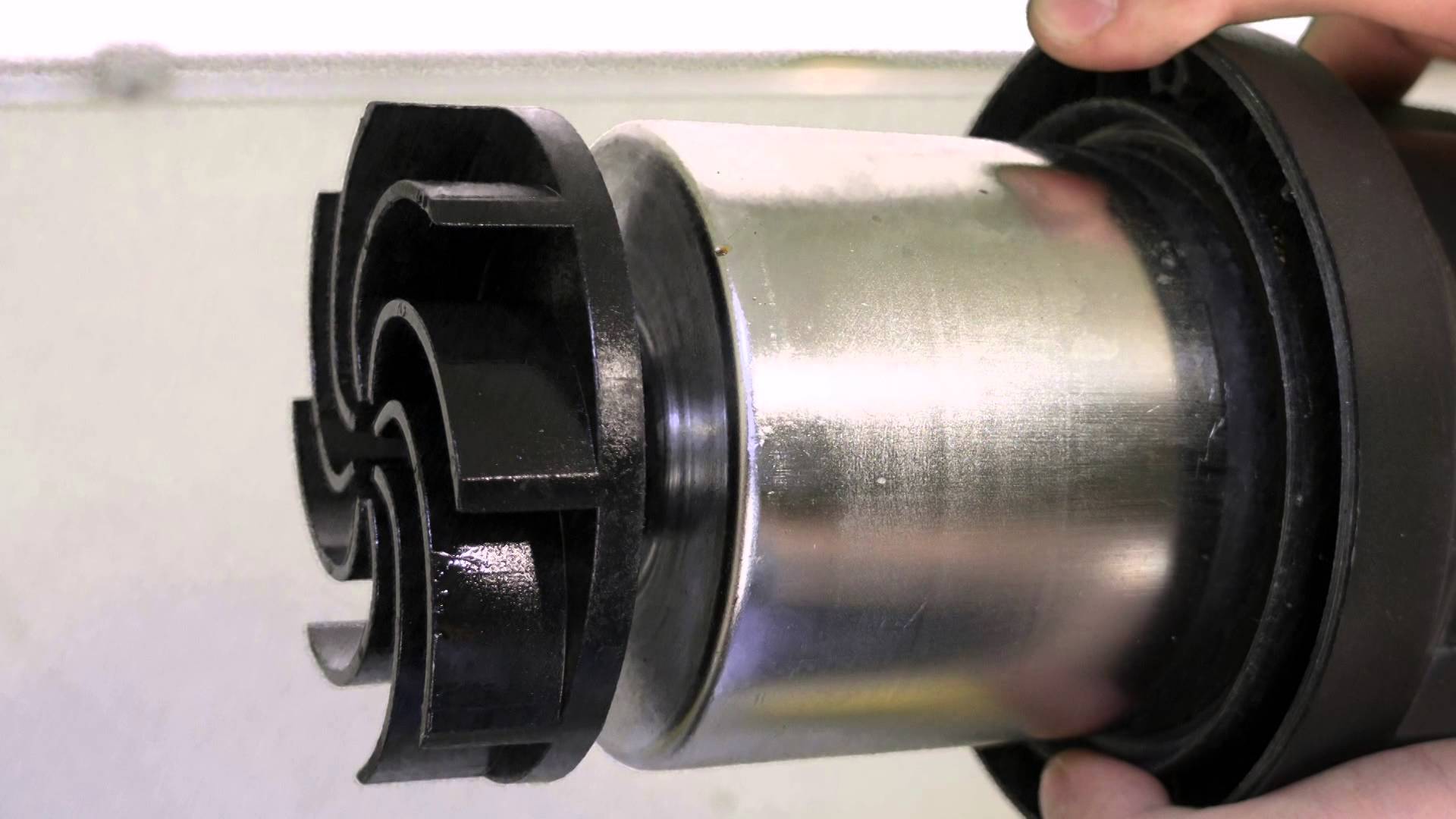

Рабочее колесо дренажного насоса

Самостоятельный ремонт дренажного насоса позволяет:

  • заменить конденсатор, поплавок или крыльчатку;
  • восстановить целостность электрического кабеля;
  • избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Замена шнура электропитания

Гибкий шнур часто выходит из строя ввиду того, что возможны заломы внутренних жил. Также возможно отсоединение в вилке или в местах прикрепления к обмотке двигателя. С вилкой понятно – разобрали, прикрутили, заизолировали. Если же речь идет о том, чтобы разобрать корпус, первое – отключаем прибор от сети.

Разборка должна производиться аккуратно, без рывков и особых усилий. В противном случае можно расколоть корпус. Перед тем как разбирать, прибор нужно вынуть на поверхность и просушить

Важно, чтобы вода не попала внутрь. Если же это произошло, перед сборкой просушиваются и все внутренности

Вскрыв корпус, нужно отвинтить крепление контакта и освободить его от оставшегося в зажиме остатка кабеля. Оголив провод, фиксируем его на прежнем месте. После этого привинчиваем зажим и выполняем действия по сборке в порядке, обратном разборке.

Силовой кабель может иметь излом и в иных местах. Иногда это место можно выявить визуально. В таком случае с него снимают изоляцию (оголяют) и счаливают (скручивают) жилу. Это место должно быть заизолировано тщательным образом. Нужно помнить, что, упав в воду, электрический кабель может стать причиной несчастного случая.

Самопроизвольное выключение

Ремонт дренажных насосов возможен и в том случае, если симптомом неполадки является самопроизвольное отключение двигателя. Подключение к сети позволяет запустить насос, но через несколько минут работы он не работает. Перезапуск дает такой же эффект.

Разборка дренажного насоса

Чаще всего это результат работы защитной системы от перегрева. Возможно, слишком поднялась температура двигателя или кабеля. Нужно убедиться, что напряжение в сети находится в допустимом для насоса диапазоне. В случае когда существует различие, ремонт не является методом устранения. Для того чтобы дренажный насос мог включаться без самовольных остановок, придется купить трансформатор.

Если замеры напряжения сети показали, что проблема не в этом, убеждаются, что по всей трассе водоотвода нет засоров. Проверяют и крыльчатку. Суть такова. Засор не позволяет нормально прокачивать воду, и мощность двигателя является критичной. Как следствие возникает перегрев, на который и реагирует система защиты. Она, в свою очередь, отключает его во избежание перегорания.

Скачки напряжения в сети также могут влиять неблагоприятно. Для того чтобы сгладить их подключают стабилизатор. Но это уже не касается ремонта, а является рекомендацией.

Самые тяжелые случаи

И последнее. Если при запуске, вырубается все электроснабжение, то самостоятельный ремонт не рекомендуется. Повторные попытки ни к чему не приведут. В этом случае поможет сервис или покупка нового оборудования.

Как помочь двигателю включиться?

Ремонт дренажного насоса может быть последствием следующего признака неисправности. Подключение к сети обеспечено, электричество есть, но двигатель не работает. В этом случае придется пройти по всей цепи. Сначала проверяют целостность силового кабеля. Затем, причина может быть в следующем:

  • обрыв провода обмотки статора;
  • обездвижен подшипник (заклинило);
  • всасывающее отверстие непроходимо ввиду засорения;
  • вышел из строя поплавковый выключатель.

В последнем случае, ремонт дренажного насоса лучше доверить специалистам. Они проверят работоспособность выключателя, замкнув контакты реле. Самостоятельно рекомендуется прибегать к устранению неисправности, если она заключена в отсоединении контактов самого выключателя.

Когда включение двигателя невозможно по причине поломки конденсатора, можно самостоятельно его заменить. Некоторые модификации обладают специальным доступом к этому узлу. О том, как правильно произвести замену, написано в инструкции для дренажного насоса.

Установка в колодце и подключение

Для самостоятельной установки дренажного насоса в колодец, необходимо придерживаться определённой последовательности действий и правил безопасности. Для установки в колодец нельзя эксплуатировать агрегаты для скважин, так как при схожему внешнему виду, у таких моделей совсем различные особенности работы и разрешаемая мощность. Если в колодец был установлен насос для скважины, за некоторое время он попросту сгорит. Также не рекомендуется использовать дешёвые модели с сомнительным качеством сборки.

Модели для погружения в колодец отличаются своей простотой в монтировании и эксплуатации, но для качественной и бесперебойной работы необходимо додерживаться приведённых ниже правил:

Прочие неполадки

Уровень воды в устройстве или резервуаре мог упасть ниже нормы. Симптомы этой проблемы: стабильный поток воды, напор становится меньше, вода перестает идти, автоматическое отключение насоса. Чаще всего подобное может наблюдаться в жару, летний период, когда по всему миру наступает засуха. Это вполне логичное следствие. Также это может быть из-за самого колодца, который был выкопан неправильно. Для профилактики этих невзгод пользуйтесь следующими направлениями:

  • включайте защиту от сухого хода — это поможет спасти насос в случае обнаружения проблемы;
  • подготовка водного резервуара должна производиться зимой, потому что грунтовая вода в этот период находится в самом низу;
  • даже зимой, доверьте создание резервуара профессионалам;
  • проверяйте скважину на загрязнение и производите ее чистку.

Проблемы с настройкой производительности насоса. Она может быть значительно выше, чем необходимо. Резервуар будет быстро опустошаться, отсюда снова появится вышеописанная проблема. Дело может быть даже не в самом насосе, поэтому ниже представлен перечень профилактических действий:

  • подбирайте не самый лучший и мощный насос, а самый подходящий для вашего дачного участка;
  • настройте свой нынешний насос правильно и учтите время пиковых потреблений воды;
  • лучше избегать одновременного открытия нескольких источников подачи воды в доме.

Недостаточная мощность насоса или неправильная настройка насоса. Скорее всего, вы неправильно выбрали насос, так как все нужно учитывать заранее. Если вы только намереваетесь приобрести насосную станцию, то обязательно учтите данный пример. Насос, с напором максимум в 30 м никоим образом не сможет добыть воду из резервуара на глубине 50 м. Поэтому, чтобы предусмотреть эту проблему, тщательно выберите подходящее устройство.

Насосные станции как любое электроустройство чувствует перепады напряжения

Скачки напряжения

Насосные станции как любое электроустройство чувствует эти перепады. При значении напряжения ниже 200V насос мало того, что может выключиться, так еще потом и не включиться. В лучшем случае резко упадет напор воды с плавным и полным отключением. Поэтому, если у вас есть приборы для измерения напряжения, то проверьте все следующим образом:

  • подсоедините устройство к источнику питания;
  • стабилизируйте напряжение.

Трубопровод полностью засорился. Если в установке была где-то допущена ошибка, то в трубы или шланги может попасть нежелательный мусор, вроде пыли, грязи или песка. Для этого учитывайте:

  • аккуратную сборку и установку нового насоса или же его чистку и прочее техническое обслуживание;
  • достать на поверхность станцию и выполнить чистку, как было описано выше в статье.

Трубопровод мог повредиться. Главный симптом – вода будет издавать булькающие звуки из источника. Исследуйте все соединения и проверьте под давлением шланг, как также уже было описано выше.

Полная и окончательная поломка. Последняя причина, которую может спасти только ремонт, будь то своими руками, то ли путем ремонта у настоящих мастеров. Симптомы поломки – звук мотора есть, воду не качает, но другие причины поломки отсутствуют.

Не отчаивайтесь, если ваш насос по каким-либо причинам перестал работать: тщательно изучите проблему и следуйте инструкции, чтобы произвести ремонт самостоятельно!

Любое, даже самое надежное оборудование нуждается в регулярном осмотре и периодическом ремонте

Особое внимание надо уделить водоснабжающему оборудованию, работающему при сильных нагрузках длительное время. Погружные насосы работают не на поверхности грунта, а внутри самой скважины или колодца. Они находятся ниже уровня зеркала воды постоянно, обычно функционируют в течение всего года либо только сезонно

Неисправности у этого оборудования могут быть различными, чаще всего проблема связана с мотором, но могут возникнуть и другие причины, требующие остановки и ремонта

Они находятся ниже уровня зеркала воды постоянно, обычно функционируют в течение всего года либо только сезонно. Неисправности у этого оборудования могут быть различными, чаще всего проблема связана с мотором, но могут возникнуть и другие причины, требующие остановки и ремонта.

Чтобы починить насос, необходимо сначала определить причину поломки. Среди неисправностей чаще всего встречаются слишком сильный шум, вибрация, низкая производительность. Среди вероятных поломок можно отметить прерывающуюся работу, запах горелой изоляции от мотора. Как только замечена неисправность, необходимо глубинный насос остановить, поднять его на поверхность для осмотра. Только так можно проверить его, при необходимости выполнить ремонт или заменить изношенные детали.

Характерные поломки


Глубинный насос в разобранном видеЧасто отказ в работе агрегата возникает в результате возникновения механических дефектов.

Не исключением является и неполадки в системе управления устройства. Дефекты в свою очередь могут возникнуть в двух случаях.

Прежде всего, это может стать результатом некачественной сборки агрегата.

В этом случае проводить ремонт своими руками не стоит. Зачастую дефекты сборки определяются при первом запуске агрегата. А это значит, что его можно сразу заменить на другой насос по гарантийному талону.

Помимо этого, механические дефекты возникают и в результате частого использования насоса. Так, это может быть износ или разрушение какого-то элемента конструкции.

В результате этого могут возникнуть такие неисправности:

  1. Полный отказ в работе или подача воды под давлением, которое не соответствует мощности глубинного насоса. Частой причиной этого является износ рабочего колеса.
  2. Появление большой вибрации при работе насоса. Неполадка часто возникает в результате ослабления соединительного элемента, а также износа подшипников.
  3. Заклинивание насоса. Возникает при попадании в агрегат стороннего предмета или повышение температуры воды.
  4. Нередкой неполадкой является течь в оборудовании или в месте соединения патрубка. Основной причиной является износ уплотнительного кольца.

    Внутреннюю протечку определяют по наличию ржавчины. Проверять насос на такую неисправность нужно раз в два месяца. При необходимости нужно незамедлительно устранить поломку. В ином случае, это может стать причиной полной замены агрегата.

Помимо этого могут возникнуть и другие неполадки. Чтобы провести устранение необходимо в точности знать причину их возникновения. В ином случае можно просто потерять время или еще больше навредить. Поэтому в таких случаях рекомендуется обратиться за помощью к профессионалам.

Как выявить причину неисправности дренажного насоса?

Перед поиском причины поломки нужно тщательно промыть насос. После этого попробовать снова его включить: возможно, он и не ломался и ремонтировать его не нужно, он мог просто забиться частичками фекалий. Если промывка не помогает, то надо отмести все остальные простые варианты поломки, которые не потребуют разборки дренажного насоса.

Например, среди таких вариантов могут быть:

  • Внезапное отключение электричества в доме (как ни странно, но чаще всего причина «поломки» заключается именно в этом).
  • Обрыв кабеля (такой вариант тоже возможен: проверьте весь кабель на целостность, также проверьте вилку и саму розетку или удлинитель, к которому подключен насос).

Если все это не помогло найти причину поломки насоса, то придется разбирать насос. Ремонт можно попробовать сделать и своими руками.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт

Трехфазные модели частными лицами эксплуатируются очень редко.
Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах

Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
Чем выше производительность, тем будет выше скорость перекачки жидкости.
Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как разбирать насос для ремонта

Чтобы отремонтировать любое насосное оборудование своими руками, нужно научиться его разбирать

Чтобы отремонтировать любое насосное оборудование своими руками, нужно научиться его разбирать. Как это сделать, рассмотрим на примере помпы «Водяная пушка». Разборка выполняется в следующей последовательности:

  1. Открутите перфорированный цилиндр на впускном патрубке. Это фильтр грубой очистки, защищающий продукт от песка и песка.
  2. После этого все шайбы, диски и «стаканы» демонтируются с вала на двигателе насосного агрегата своими руками. Чтобы упростить замену удаленных продуктов в нужном вам порядке, поместите их рядом друг с другом в том порядке, в котором вы их удаляете.
  1. Далее необходимо снять уплотнительное кольцо электродвигателя со скважинного насоса «Vodojet». Эта деталь закрывает крышку моторного отсека. Для этого нужно использовать молоток. Ударом этого инструмента опускаем мотор вниз, затем тянем за трос и возвращаем обратно. После таких манипуляций уплотнительное кольцо сдвинется. Далее стопорное кольцо перемещается по направлению к корпусу с помощью отвертки. В результате крышка наклонится, и ее будет легко снять.
  2. Далее отключаем проводку, открываем крышку моторного отсека. После этого с помощью молотка и отвертки можно вынуть мотор из корпуса.

После этой разборки рабочее колесо и все его составные элементы можно легко мыть и чистить. Двигатель можно доставить в специализированную мастерскую для диагностики и ремонта. После чистки и ремонта сборка проводится в обратной последовательности.

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке.

Подключение и ремонт поплавка для насоса

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

  • грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
  • кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
  • если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
  • подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

  1. Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
  2. Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

Поплавок в разобранном виде

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

  • если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
  • если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

  • 2 корпуса;
  • металлический шарик;
  • два магнита;
  • контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

Устройство дренажного насоса с поплавком

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей

Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

  • производительность от 6000 до 33000 литров воды в час;
  • высота подачи от 5 до 27 метров;
  • потребляемая мощность от 200 до 2000 ватт;
  • вес от 3 до 14 килограмм;
  • погружение до 27 метров;
  • длина кабеля 10 метров.
