Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

  • Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
  • Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
  • Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
  • Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

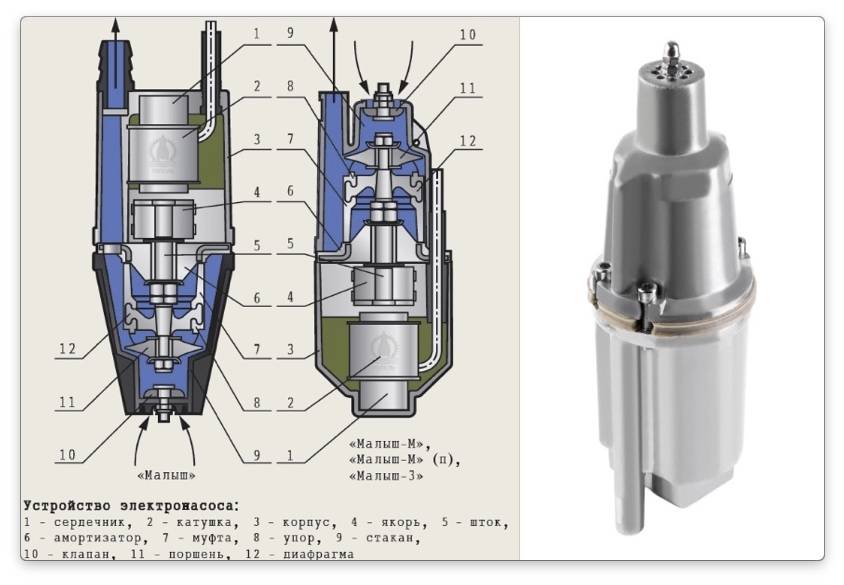

Устройство, принцип действия и водяных насосов

Вибрационный насос Малыш рабочим узлом имеет мембранную камеру. Мембрана представляет собой эластичную перемычку. Питание насоса происходит от сети переменного тока частотой 50 Гц. Электромагнитные колебания с такой же частотой воздействуют при смене полюса на сердечник, заставляя его совершать колебательные движения в осевом направлении. При этом через поплавок сердечник соединен с мембраной. Увеличение объёма водной камеры создает разряжение, вода поступает. При сжатии – выдавливается через клапан. Конструктивно, впуск воды может быть сверху или снизу. Расположение забора определяет применение насоса.

Конструкция водяного насоса Малыш проста. Но для того, чтобы насос работал длительное время, его предлагается оснастить автоматикой:

  • датчик сухого хода, позволяющий остановить работу в случае завоздушивания камеры или забития её песком;
  • поплавковый выключатель, срабатывающий на заданном уровне;
  • сетевой стабилизатор напряжения;
  • термореле для исключения перегрева корпуса насоса;
  • УЗО;
  • обратный клапан;
  • манометр;
  • гидроаккумулятор.

Оснастка продлит срок эксплуатации, но добавит стоимость установки. В некоторых моделях необходимая аппаратура установлена, и чем богаче комплектация, тем дороже насос.

Вибрационный насос Малыш имеет несколько модификаций. Нижний забор воды выполнен на сериях Малыш и Малыш-К. Насос может использоваться для откачки емкостей с умеренно грязной водой или устанавливаться в колодцах и скважинах с внутренним сечением больше 100 мм.

Нижний забор воды означает, что в некоторых случаях двигатель может работать в воздушном пространстве, и сильнее нагреваться. Поэтому Малыш-К оснащен встроенной защитой от перегрева. При использовании этих аппаратов следует учитывать возможность попадания в камеру большого количества песка в нижние отверстия при малом слое жидкости. Поэтому погружной насос для колодца Малыш устанавливают в метре от нижней границы водоприёмника на подвесе. При откачке из емкости должен быть контроль уровня, не помешает поплавковый выключатель.

Для водяных скважин лучше применять насосы с верхним забором воды, когда двигатель находится снизу, имеет лучшие условия работы. Всасывающее отверстие забирает чистую, не взмученную отсосом воду. При одинаковых технических характеристиках, насосы Малыш-М и Малыш-3 имеют меньший корпус в сечении. Их можно установить в обсадные трубы меньшего диаметра.

Технические характеристики насоса Малыш:

  • производительность – 432 л/час;
  • напор – 4 бара;
  • потребляемая энергия – 245 Вт;
  • вес – 3,5 кг;
  • внешний диаметр гильзы – 100 мм;
  • максимальная глубина установки – 40 м.

Малыш-3 имеет вес 3,2 кг, сечение 76 мм, при снижении сетевого потребления энергии до 160 Вт. При этом он может поднять воду с глубины 20 м.

К той же категории что насос Малыш относится Ручеек, белорусского производителя. Модель вибрационного погружного насоса Ручеек -1 соответствует Малышу-М, с верхним забором воды и с защитой от перегрева. Корпус насоса несколько массивнее, 4 кг, сечение 98 мм, что позволяет устанавливать его в обсадные трубы, больше 4 дюймов.

Ручеек-1М имеет нижний забор, это позволяет использовать инструмент в качестве дренажного, для осушения бассейнов с чистой водой. Стоимость белорусского насоса и его качество не отличается от российской модели.

Разновидности


Вибронасос Малыш-К

Существует 2 типа исполнения вибрационных насосов «Малыш».

Они различаются расположением отверстий, через которые всасывается вода.

Погружные насосы торговой марки «Малыш» могут иметь:

  • нижний забор воды;
  • верхний забор воды.

Нижний забор воды имеют марки:


Вибронасос Малыш-М

  • «Малыш»;
  • «Малыш»(п);
  • «Малыш-К».

Верхний забор воды у марок:

  • «Малыш-М»;
  • «Малыш-М»(п);
  • «Малыш-3».

Модели «Малыш» и «Малыш-М» могут иметь как алюминиевый, так и пластмассовый корпус, на последний и указывает индекс (п), модель «Малыш-3» имеет алюминиевый корпус. Дополнительная автоматика с защитой от перегрева устанавливается на погружные насосы, поставляющиеся под маркой «Малыш-К».

Модели имеют I Класс защиты от поражения электрическим током, если требуется Класс II, то это необходимо указывать при заказе.

Устранение механических повреждений

При выполнении ремонта водяного насоса «Малыш» своими руками необходимо обратить внимание на состояние обратного клапана. Он является самой уязвимой деталью этого механизма

При износе резины он перестает плотно прилегать к седлу корпуса, почему насос и перестает качать.

В этом случае следует его заменить. Чтобы отремонтировать агрегат, следует сначала его аккуратно разобрать. Перед разборкой конструкции на обеих частях корпуса наносят отметки. Затем раскручивают винты, учитывая, что агрегат находится под напряжением от пружины, которая находится в сжатом состоянии.

Поэтому корпус агрегата за фланцы зажимают в тиски, а затем раскручивают винты. Как только резьбовое соединение будет снято, обе половины корпуса разделяют, медленно раскручивая тиски.

Когда проведут замену клапана, приступают к наладке оборудования. При этом обязательно надо притереть наждачной бумагой посадочное место для клапана, чтобы резина прилегла как можно лучше. После этого следует отрегулировать положение клапана и собрать насос.

Для нормальной работы агрегата зазор между клапаном и корпусом должен составлять 0,6—0,8 мм, что позволяет в свободном состоянии вытекать воде. После сборки обязательно следует проверить, как работает вибрационный насос.

Источник статьи: http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-klapana-nasosa-malysh.html

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

  • Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
  • Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
  • Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

  • Релейные.
  • Электромеханические.
  • Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

  • Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
  • Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

  • Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
  • Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
  • Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

  • Просчитайте, насколько глубоко должен находиться насос.
  • Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

  • От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
  • При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
  • Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Устройство и принцип работы насоса

Устройство предполагает отсутствие механических узлов, что обеспечивает долгий срок службы. Как и все вибрационные насосы, главным элементом является мембрана, которая приводится в действие электромагнитами. Под действием электромагнитных полей она меняет свою форму, увеличивая или уменьшая объем рабочей камеры.

Так создается зона разряжения и появляется всасывающая сила, которая и втягивает воду из скважины, проталкивая ее в шланг. Работает устройство бесшумно. Главное, о чем нужно позаботиться, чтобы погружной насос «Малыш» не работал вхолостую. Также при установке на него надевают защитное резиновое кольцо, которое бережет от ударов корпуса прибора о внутреннюю стенку обсадной трубы.

Устройство и принцип работы

Насос относится к вибрационным изделиям погружного типа принцип работы которого основан на электромагнитных колебаниях. Оборудование имеет две рабочих камеры или отсека. Установка насоса в скважину своими руками вполне возможна с данной моделью.

В одной из камер размещён двигатель и магнитная катушка. Вторую камеру занимает якорь, установленный одним концом на резиновый амортизатор, и

В агрегат установлен механизм контроля температуры двигателя и уровня воды в источнике. При перегреве или сухом ходе насос отключается в автоматическом режиме.

Отечественные производители выпускают два основных типа насосов:

  • С верхним забором воды. В таком устройстве двигатель находится в нижней части корпуса, где он в силу конструкционных особенностей меньше подвергается перегреванию. Основное достоинство такой модели – защита от случайного всасывания донных отложений. Однако полностью осушить резервный бак или другую ёмкость с помощью такого насоса не получится.
  • С нижним забором воды. Этот вид оборудования отличается верхним расположением двигателя, а внизу находится насосная камера. Агрегат лучше справляется с осушением ёмкостей с чистой водой, но в колодце ему грозит попадание внутрь донного ила. Такой агрегат быстрее перегревается, поэтому при покупке стоит отдать предпочтение модели с терморегулятором.

Все отечественные модели отличаются невысокой стоимостью, достаточно надёжной конструкцией и высокой ремонтопригодностью – большинство поломок можно устранить самостоятельно.

Основные характеристики:

  • мощность – 250 Ватт;
  • максимальный напор – до 40 метров;
  • производительность – 432 литра в минуту (в горизонтальной плоскости, то есть, без подъёма воды);
  • длина кабеля – от 10 до 40 метров.

Достоинства:

  • невысокая цена;
  • ремонтопригодность;
  • малый вес и габариты;
  • экономное электропотребление;
  • надёжность;
  • не требуется дополнительного монтажа – устройство функционирует сразу после погружения;
  • можно использовать в неглубоких скважинах диаметром больше 8 см.

Недостатки:

  • шумность работы;
  • из-за вибрации нельзя использовать в старых колодцах (могут появиться микротрещины в бетонных кольцах);
  • у некоторых моделей коротковат электрический кабель;
  • модели с нижним водозабором подвержены перегреванию.

Принцип действия насоса

Малыш (собственно, как и любой другой агрегат вибрационного типа) функционирует по инертному принципу – проще говоря, внутри насоса имеется специальный вибратор, придающий воде колебательные движения. Сам вибратор при этом выполнен в виде якоря с прикрепленным к нему штоком. После включения оборудования происходит притягивание якоря к магниту, после чего последний выключается, а он (якорь) возвращается вместе со штоком в первоначальное положение благодаря специальной пружине. Частота подобных колебаний составляет порядка 50 раз за секунду.

Из всего вышесказанного можно сделать вывод, что Малыш, имея столь простую конструкцию, ввиду своих характеристик все же способен поддерживаться достаточно высокое давление в системе.

Ремонтопригодность

Вибрационные насосы достаточно хорошо переносят кратковременные повышенные нагрузки, в частности, гидроудары. «Малыш» здесь не исключение. Впрочем, подобные сценарии не исключают поломок. Если агрегат вышел из строя, можно ли его починить самому?

Конструкция «Малыша» довольно проста, благодаря чему большая часть неисправностей может быть устранена в домашних условиях. К таковым относятся известкование деталей, засорение рабочей полости насоса, повреждение корпуса и проводки. Замена креплений, поршня, амортизатора — со всем этим может любой хозяин, обладающий базовыми техническими знаниями.

Но есть и такие поломки, устранение которых в домашних условиях может оказаться непростой задачей. Больше всего проблем могут доставить неполадки в электрической части, устранить их своими силами не всегда удается даже при наличии опыта выполнения подобных работ. В любом случае, если сомневаетесь в правильности своих действия, ремонт агрегата лучше доверить специалистам.

Погружной насос малыш

Изобретен был погружной насос, а точнее его предок — достаточно давно. Русский изобретатель и инженер В.Г. Шухов еще в 1891 году предложил использование принципа вибрации для перекачки воды. В настоящее время устройств и механизмов, работающих аналогично «Малышу», достаточно много. Прототип сегодняшнего насоса серийно первоначально начали выпускать в Италии. С 1968 года появляется аналог уже советского производства.

В качестве товара народного потребления его выпуск был налажен в Ереване, Москве и городе Ливны (Орловская область). Различные названия и цвет упаковки — вот что было главным отличием продукции данных производителей друг от друга, хотя суть, принцип действия и даже комплектующие оставались одинаковыми много, много лет.

На сегодня основные модификации погружных насосов семейства насос малыш это:

  • «Малыш» — забор воды снизу. Единственный недостаток — работа в непосредственной близости к дну и, как следствие, захват придонных отложений — чревато быстрым выходом из строя. Производительность — 450л/ч;
  • «Малыш-М»— забор воды сверху. Уступает по мощности своим собратьям, но отличается повышенным ресурсом вследствие возможности находиться в зоне охлаждения даже при падении уровня воды. Производительность 450 л/ч;
  • «Малыш — К»— считается модификацией основной модели, забирающей воду снизу. Насос оснащается термореле, что уберегало механизм от перегрева, но повышало его стоимость. Модель активно поставлялась на экспорт. Производительность — 450л/ч;
  • «Малыш — Ш» — узкоспециализированное исполнение насоса для работы в скважинах диаметром до 80 мм. Производительность 350-400 л/ч.

Главным достоинством насосов семейства «Малыш» считается простота его принципа действия, малая энергоемкость, минимум деталей и, как следствие, — достаточная надежность конструкции.

Настройка и инструкция к использованию

«Ручеек» отличается надежностью. Если правильно использовать оборудование, то поломки будут крайне редко. Некоторые неисправности легко устраняются с помощью правильной настройки. Для этого потребуется достать насос из колодца и поместить в емкость с водой без шланга. Дальше запускается прибор и проверяется напряжение, которое должно составлять 220 В.

При достаточном напряжении оборудование можно отключать. Дальше продувают выходное отверстие. Процедуру можно выполнить просто ртом, специальных инструментов не требуется. При правильных настройках насос с легкостью продувается. Если дунуть сильнее, то можно услышать ход поршня.

Насос разбирается. Для этого потребуются тиски, которыми сжимают уступы на корпусе, которые находятся рядом с винтами. Ослабление винтов проводится поочередно. При первой разборке можно выполнить замену винтов с головкой под шестигранник, что намного удобнее для сборки конструкции.

Время от времени в насосе Ручеек следует менять изношенные детали

Настройка «Ручейка»:

  1. Определение положения поршня. В правильном варианте он находится параллельно остальным частям конструкции. Причина перекоса может крыться в зазоре между его втулкой из металла и штоком. Решить проблему можно, перемотав шток фольгой до устранения зазора.
  2. Соблюдение совпадения осей штока и поршня. Если они смещаются, то стакан начинает ерзать по прокладке. Для устранения разбирают и собирают конструкцию. При этом стакан временно крепится к прокладке с помощью скотча.
  3. Правильный интервал между поршнем и седлом. В идеале оно должно составлять 0,5 мм. Регулировать расстояние можно, манипулируя количеством шайб с толщиной 0,5 мм, которые надеваются на шток.

Правильно собранный электронасос работает при нормальном напряжении, обеспечивая давление 0,2-0,3 м. Но если после настройки устройство функционирует плохо, то нужно его разбирать и устранять поломку. Нередко причина кроется в погнутом штоке поршня. Устранить проблему своими руками не получится, но можно немного подкорректировать.

Вибронасос «Ручеек» подойдет для любого источника чистой воды. Конструкция прочная, надежная, эффективная. Ремонт можно провести самостоятельно, замена деталей не вызовет трудностей.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

  • бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
  • перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
  • транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
  • формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
  • откачку воды из подвалов во время их затопления паводковыми водами;
  • заполнение дачных бассейнов и слив воды;
  • откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Область применения насоса

На российском рынке погружной насос «Малыш» представлен несколькими моделями, незначительно отличающимися друг от друга показателями мощности, типом трубного соединения и весом.

Насосы этой серии отличаются компактными размерами, хорошими техническими характеристиками и доступной ценой.

Применяются в основном в быту для подачи воды в дома из абиссинских скважин, колодцев и открытых водоемов.

Насосы «Малыш» с успехом могут использоваться для опрыскивания плодово-ягодных культур, полива небольших участков с сельскохозяйственными культурами, откачки воды из подвалов, погребов и различных емкостей.Агрегаты надежны, неприхотливы и просты в эксплуатации, могут работать круглогодично. Использование насосов «Малыш» в зимнее время имеет, однако, ряд особенностей.

Так как после выключения агрегата вода остается в трубе, риск ее замерзания значительно возрастает, и чтобы избежать последствий, владельцам приходится прибегать к различным и подчас нестандартным инженерным решениям.

Устройство и принцип работы насоса

Устройство насоса «Малыш» достаточно простое, он состоит из прочного герметичного корпуса, исключающего попадание жидкости, внутри которого расположен электропривод, включающий сердечник, две катушки, электропровод, и вибратор.

В верхней (у насосов с верхним забором воды) или нижней (у устройств с нижним водозабором) части корпуса располагается клапан, закрывающий входные отверстия и обеспечивающий свободный отток или приток воды при отсутствии давления.

Вибрационные погружные электронасосы с верхним забором воды дольше служат и меньше ломаются, потому что реже засоряются находящимся в добываемой воде песком и глинистой взвесью (кликните для увеличения)

Работа насоса основана на использовании силы переменного тока, которая под воздействием амортизатора приводит в действие якорь и поршень, заставляя их совершать механические колебательные движения, одновременно выталкивая воду в напорный патрубок.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Технические характеристики и параметры

Номинальными параметрами моделей считаются следующие показатели:

  • Максимальное полное давление – 40-60 м;
  • Наработка на отказ не менее 1500 часов;
  • Вес без шнура – 3,4 кг;
  • Напряжение – 220 В;
  • Подача – 0,43 м3/ч;
  • Мощность – 240 ед. измерения.

Допустимые отклонения в сети +/- 10%. При понижении давление в насосе снижается на 25 см.

Конструкция состоит из электропривода, вибратора и корпуса, представляющего собой форму колпака, верхняя часть которого имеет отформовку в виде стакана с отверстиями для входа трубы и патрубков для выходного потока. Система клапанов обеспечивает свободное вытекание воды при отсутствии давления. Кроме того:

  1. Насосы I класса защиты оснащаются шнуром питания трехжильным с жилой заземления;
  2. II класс защиты – это приборы, оснащенные усиленной изоляцией с двухжильным шнуром.

Принцип работы основывается на использовании попеременной силы тока, превращаемой упругим амортизатором в механические колебательные движения якоря и поршня. При создании гидравлического удара в стакане, клапана закрывают выходные отверстия, и поток направляется по напорному патрубку.

Ограничений по использованию насоса немного:

  • Нельзя касаться прибора, подключенного к сети;
  • Запрещено эксплуатировать прибор, если повышено рабочее напряжение в сети;
  • Не эксплуатировать модель с нарушениями шнура питания;
  • Запрещено перекрывать подачу воды в период работы прибора;
  • Технические свойства работоспособности конструкции рассчитаны на 2 часа беспрерывной подачи потока с отключением не менее чем на 20 минут. Общее количество часов работы в сутки – 12;
  • Прибор не предназначен для перекачки потока с отходами нефтепродуктов, камнями, мусором.

Общие характеристики типовых моделей известны, теперь вы знаете, какой именно прибор нужен вам.

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

  • рабочее напряжение – 220Вт;
  • производительность – 432 л/с;
  • наличие верхнего и нижнего отверстий для забора воды;
  • рабочая глубина – до 40 м;
  • мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
