Регулятор скорости вращения вентилятора: виды устройства и правила подключения

Зачем регулировать скорость

Итак, возникает резонный вопрос, для какой цели необходимо осуществить подключение вентилятора к регулятору скорости. Прежде всего стоит упомянуть про реальные возможности и ресурс вентилятора. Если на протяжении всего срока его эксплуатации он будет работать на полной своей мощности, то это приведет к сокращению срока эксплуатации или выхода из строя ряда деталей. Как следствие, наступают поломки.

Совет! Выбирая вентилятор для помещения обязательно учитывайте площадь комнаты, ведь у каждого прибора есть свой максимум. Если установить его в сильно большой комнате, то он будет работать под серьезной нагрузкой. По этой причине выбирайте то устройство, у которого есть запас мощности.

Современная жизнь требует использования большого количества бытовой техники. Так, в них есть различные детали и элементы, которые при работе нагреваются. Чтобы они не перегревались устанавливаются вентиляторы, например, в компьютере или духовом шкафу. И не всегда требуется, чтобы подключенный вентилятор работал на всю свою мощность. Ведь зачастую нагрузка на технику может незначительно увеличиться, а если вентилятор будет работать с одной скоростью, то может произойти перегрев.

Только представьте себе офис или другое помещение, где наблюдается большое скопление бытовой техники. В процессе ее работы может образовываться шум до 50 децибел. А представьте, если все имеющиеся вентиляторы одновременно будут работать на всю свою мощность. Как следствие, регулятор скорости способен снизить весь шум. Более того, это позволит рационально использовать электроэнергию, ведь далеко не во всех случаях требуется полной мощности устройства.

Как видно, существует множество причин, для чего к подключенному агрегату дополнительно устанавливается регулятор скорости. Теперь рассмотрим основные особенности трех типов регуляторов скорости, а потом узнаем, как выполнить подключение своими руками.

Когда может потребоваться настройка скорости кулера

Регулировка скорости вращения проводится в BIOS с учётом настроек и температуры на датчиках. В большинстве случаев этого достаточно, но иногда система умной регулировки не справляется. Разбалансировка происходит в следующих условиях:

  • разгон процессора/видеокарты, увеличение вольтажа и частоты основных шин;
  • замена стандартного системного кулера на более мощный;
  • нестандартное подключение вентиляторов, после чего они не отображаются в BIOS;
  • устаревание системы охлаждения с шумом на высоких оборотах;
  • загрязнение кулера и радиатора пылью.

Если шум и увеличение скорости кулера вызвано перегревом, снижать обороты вручную не стоит. Лучше всего начать с чистки вентиляторов от пыли, для процессора — снять полностью и заменить термопасту на подложке. После нескольких лет эксплуатации эта процедура поможет снизить температуру на 10–20°C.

Стандартный корпусный вентилятор ограничен скоростью около 2500–3000 оборотов в минуту (RPM). На практике устройство редко работает на полную мощность, выдавая около тысячи RPM. Перегрева нет, а кулер всё равно продолжает выдавать несколько тысяч оборотов вхолостую? Придётся исправлять настройки вручную.

Предельный нагрев для большинства элементов ПК — около 80°C. В идеале необходимо держать температуру на уровне 30–40°C: более холодное железо интересно только энтузиастам-оверклокерам, с воздушным охлаждением такого добиться сложно. Проверить информацию по температурным датчикам и скорости вентиляторов можно в информационных приложениях AIDA64 или CPU-Z/GPU-Z.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

  1. Использовать специальные регуляторы, предназначенные для вентиляторов.
  2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Трехфазный регулятор мощности своими руками

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности.

Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы.

Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы.

Типы регуляторов

В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов.

Существуют транзисторные регуляторы напряжения, тиристорные, механические (регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце). Но самым распространенным является симисторный регулятор напряжения. Основой этого прибора являются симисторы, которые позволяют резко среагировать на скачки напряжения и сгладить их.

Симистор представляет собой элемент, который содержит пять p-n переходов. Этот радиоэлемент имеет возможность пропускать ток как в прямом направлении, так и в обратном.

Эти компоненты можно наблюдать в различной бытовой технике начиная от фенов и настольных ламп и заканчивая паяльниками, где необходима плавная регулировка.

Принцип работы

Принцип работы симистора довольно прост. Это своего рода электронный ключ, который то закрывает двери, то открывает их с заданной частотой.

При открытии P-N перехода симистора он пропускает небольшую часть полуволны и потребитель получает только часть номинальной мощности.

То есть чем больше открывается P-N переход, тем больше мощности получает потребитель.

К достоинствам этого элемента можно отнести:

  • Симисторы довольно долговечны, так как в них отсутствуют механические контакты.
  • Из-за отсутствия механической составляющей отсутствует искрообразование.
  • В моменты нулевого сетевого тока симистор может проводить коммутацию, что тем самым снижает количество помех и обеспечивает высокую точность работы схемы.

В связи с вышесказанными достоинствами симисторы и регуляторы на их основе используются довольно часто.

Распространенные модели

Существуют модели готовых регуляторов мощности. Одним из представителей является модель РМ-2. Довольно простая модель и недорогая модель. Цена колеблется от 1300 до 1500 р.

Прибор рассчитан на напряжение от 30 до 400 В. А также есть возможность использовать как в домашних условиях, так и на производстве.

Как правило, прибор применяют для регулировки температуры различного электронагревательного оборудования.

Следующей модификацией будет модель РМ 2 16А.

Задачей РМ 2 16 А, является изменение уровня освещения и управление вращением двигателей различного типа.

Входное напряжение не должно превышать 400 В, а нагрузка 16А. Цена этого аппарата может обойтись в 2300 рублей.

Модель РНЭ-1 нашла свое применение в бытовых условиях: для регулировки нагрева паяльника, изменение яркости ламп (использование в качестве диммера), а также с успехом можно подключить обогреватели и регулировать температуру. В конструкцию прибора входит защита от короткого замыкания, которая представлена в виде плавкого предохранителя. При чрезмерном перегреве срабатывает термозащита и регулятор останавливает подачу энергии к прибору. После остывания прибор вновь можно включить и эксплуатировать дальше. Небольшая цена является довольно весомым плюсом и составляет 1200 рублей.

Если покупатель обладает знаниями в области радиоэлектроники, то можно собрать регулятор тока своими руками, и модель NF будет лучшим выбором.

В комплект входят печатная плата из фольгированного стеклотекстолита, различные электронные компоненты.

Цена этой модели колеблется от 900 до 1100 рублей.

Схемы на основе симистора

Если по каким-то причинам нет возможности приобрести готовый регулятор мощности, то его вполне можно сделать своими руками. Заранее необходимо определиться, для какого электроприбора он будет изготовлен.

Зачастую при покупке обычного паяльника температура его настолько велика, что возможны отслоения дорожек на печатных платах, а также порча радиокомпонентов. Вот одна из схем регулятора мощности на симисторе.

Часто задаваемые вопросы от читателей

По мощности все просто, если вы собираетесь подключить только одну светодиодную лампочку, разумеется, с функцией диммирования, то необходимо взять модель выключателя с запасом по нагрузочной способности, хотя бы на 30 – 50%. Как правило, диммируемые выключатели выпускаются на мощность от 10 Вт – этого более чем достаточно для подключения лампы в 5 Вт.

По поводу конкретной модели выключателя, то здесь все немного сложнее, так как у них имеется параметр совместимости с конкретными моделями диммируемых светодиодных ламп. Чаще всего, в паспорте устройства можно найти перечень или таблицу с указанием конкретных моделей или производителей. Поэтому нужно смотреть конкретную лампочку и конкретный выключатель, в этом вопросе одной мощностью ограничится не получится.

По поводу того, что вы хотите именно модульный тип диммируемого выключателя, тоже не совсем согласен. Так как врезать в стол или устанавливать на поверхность может оказаться выгоднее другой тип. Я бы, попробовал сенсорный или в монтажную коробку, чтобы вообще спрятать. Но, это уже ваше индивидуальное пожелание, да стол нужно увидеть, чтобы понимать, куда вы хотите установить диммер, а куда лампу.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате

А лучше превышать для безопасной работы системы.
Напряжение должно быть в допустимых широких диапазонах.
Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Схема подключения регулятора скорости вентилятора

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

  1. Использовать специальные регуляторы, предназначенные для вентиляторов.
  2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

  1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
  2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
  3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

Преобразователи на электронных ключах

Распространённые регулятор тиристор, обладающие простой схемой работы.

Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.

Схема стабилизатора постоянного тока

Зарядное устройство 24 вольт на тиристоре

К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

Микросхема TDA 1085

Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

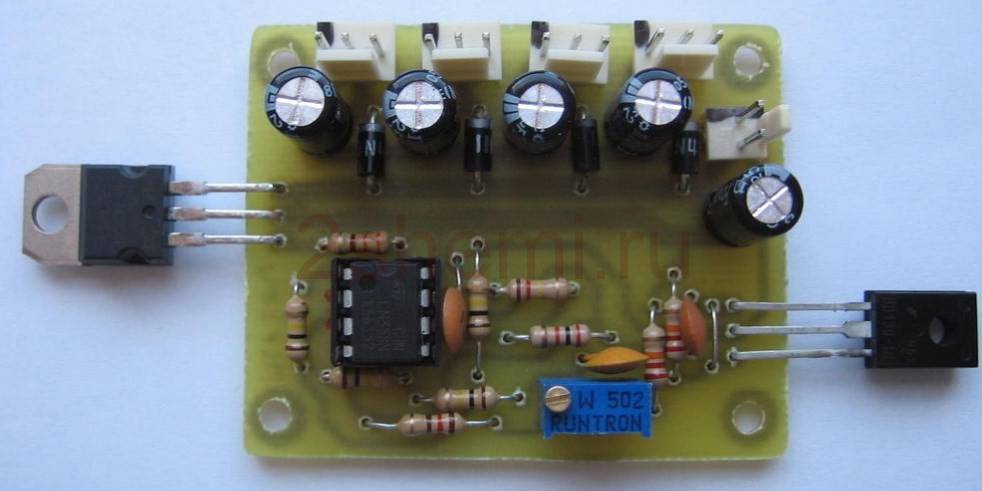

Сборка схемы

Монтаж системы управления моторами не сложен, пайку следует начать с установки одной перемычки. Порядок подключения к плате остальных элементов любой, но удобно начать с резисторов и светодиодов, а в конечном итоге электролитическими конденсаторами и разъемами. Способ монтажа транзистора T2 и термодатчика T1 очень важен.

Следует иметь в виду, что транзистор Т2 работает линейно, поэтому выделяется большая мощность потерь, которая непосредственно переводится в тепло. Плата спроектирована так, чтобы можно было ее прикрутить к радиатору. Транзисторы T1 и T2 необходимо смонтировать на длинных выводах и их отогнуть, чтобы можно было установить на радиатор. Не забудьте прокладки, чтоб изолировать их электрически от радиатора.

Настройка параметров

Терморегулятор имеет возможность точной регулировки параметров включения и выключения обогревателя или охладителя, а дисплей отображает текущее значение температуры.

  • Для отображения температуры включения: однократно нажмите кнопку “ВКЛ”.
  • Для регулировки температуры включения терморегулятора: удерживайте кнопку “ВКЛ” до тех пор, пока значения на дисплее не начнут меняться и кнопками “ВКЛ/ВЫКЛ” установите необходимую температуру для включения обогревателя или вентилятора. После этого установленное значение мигнет два раза и на дисплее отобразится текущая температура. Это означает, что заданное значение применилось.
  • Для отображения температуры выключения терморегулятора: однократно нажмите кнопку “ВЫКЛ” .
  • Для регулировки температуры выключения : удерживайте кнопку “ВЫКЛ” до тех пор, пока значения на дисплее не начнут меняться и кнопками “ВКЛ/ВЫКЛ” установите необходимую температуру для вsключения обогревателя или вентилятора. После этого установленное значение мигнет два раза и на дисплее отобразится текущая температура. Это означает, что заданное значение применилось.

Элемент для уменьшения оборотов вентилятора

Контроллер скорости работы вентилятора

Регулирует скорость вращения контроллер скорости. Уменьшаться она может по 2 механизмам:

  • изменение частоты тока – чем она ниже, тем меньшее количество оборотов делает кулер;
  • изменение напряжения, поступающего на обмотку.

В абсолютном большинстве случаев используются приборы 2 типа. Приспособления, изменяющие частоту, обычно стоят намного дороже вентилятора.

Контроллеры могут быть механическими и автоматическими. Первые регулируются вручную с помощью колесика. Уменьшать можно как плавно, так и ступенчато – это зависит от типа прибора, чаще всего это симисторные модели. В сложных системах устанавливают контроллеры с автоматическим управлением. Здесь сигналом к снижению числа оборотов служат показатели датчиков: температурных, влажностных, газовых, фотодатчиков. Их главная задача – снизить потребление энергии, когда система функционирует в оптимальном режиме и не нуждается в усиленном охлаждении.

Уменьшение скорости вращения вентилятора вытяжки

Цифровой контроллер скорости вентилятора

В системах принудительного кондиционирования обычно ставят канальные вентиляторы. На максимальной мощности приборы работают только в тяжелых условиях – промышленном цеху. В офисах компаний, коммерческих помещениях и даже в лабораториях мощность вытяжки изменяют в зависимости от времени суток и характера деятельности.

Чтобы уменьшить скорость канального вентилятора, нужно установить ступенчатый контроллер. Регулятор снижает напряжение, подаваемое на обмотку. При этом падает и скорость вращения лопастей. Трансформаторный ступенчатый контроллер оптимален, когда скорость вращения кулера удобнее регулировать вручную, например, чтобы снизить шум в какое-то время.

Если скорость кулера находится в зависимости от температуры или уровня влажности, ставят электронный модуль с автоматическим управлением.

Регулятор частоты вращения вентилятора 220В

Регулирование скорости электродвигателей является распространенной проблемой. Хотя схемы, предназначенные для управления коллекторными двигателями, относительно просты, асинхронные двигатели требуют более сложных решений. Предлагается устройство, идеально подходящее для регулирования скорости вращения ванных и офисных вентиляторов, приводимых в движение асинхронными двигателями.

В устройстве используется специализированная интегральная схема U2008B. Контроллер предназначен для небольших однофазных двигателей он не подходит для управления коммутационными двигателями постоянного тока и 3-фазными асинхронными двигателями.

Контроллер был построен с использованием микросхемы U2008B. Конденсатор С2 отвечает за так называемый плавный запуск, благодаря которому скачок напряжения на нагрузке не возникает при подключении регулятора к сети. Элементы D1 и R1 выпрямляют и ограничивают напряжение питания для безопасного значения питания микросхемы, в то время как C1 сглаживает напряжение.

Резисторы R3 и R5, а также потенциометр P1 являются делителями напряжения, используемыми для регулировки мощности, отдаваемой в нагрузку. Благодаря R2, непосредственно подключенному к фазному проводнику, внутренние блоки синхронизации U1 управляют переключением симистора синхронно с напряжением питания.

Это минимизирует радиопомехи, которые могут возникнуть при импульсном переключении больших индуктивностей, и все же это характер обмоток электродвигателей при высоких значениях напряжения питания. Таким образом, нет необходимости экранировать схему, вы также можете не устанавливать сетевые фильтры, но все же лучше использовать простейший фильтр. Уровень создаваемых помех значительно ниже, чем при использовании стандартного импульсного источника питания.

Сборка схемы не должна вызвать проблем, однако система питается напрямую от электросети, поэтому рекомендуется собирать и эксплуатировать схему с особой осторожностью так как нет гальванической развязки с сетью

Во время сборки обращайте внимание только на правильную поляризацию элементов, и схема после сборки сразу готова к работе

После сборки включите нагрузку и установите потенциометры P1 и P2 в соответствии с вашими потребностями. Потенциометр P1 используется для плавного регулирования скорости, тогда как P2 устанавливает минимальное эффективное напряжение на нагрузке. Все регулировки должны быть выполнены с помощью изолированных инструментов. Наконец, система должна быть установлена в корпусе и убедиться, что все выступающие из нее части надежно закреплены.

Устройство также подходит для управления двигателями переменного тока, но в этом случае, возможно отказаться от резистора R7 и дросселя L1. Всем спасибо.

Источник

Феррорезонансные аналоги

Принцип действия феррорезонансных стабилизаторов основывается на эффекте магниторезонанса, возникающий в той системе с дросселями и конденсаторами. В работе они немного похожи на электромеханические устройства, только вместо ползунка здесь ферромагнитный сердечник, перемещающийся относительно катушек.

Подобная система отличается высокой надежностью, однако имеет большие размеры и издает много шума при работе. Также присутствует серьезный недостаток – функционируют такие приборы лишь под нагрузкой.

Если ранее такая схема сетевого стабилизатора напряжения 220В пользовалась популярностью, то теперь от нее лучше отказаться. К тому же здесь не исключены синусоидальные искажения. По этой причине для современных бытовых электрических приборов такой вариант не подходит. Но если в хозяйстве имеются мощные электродвигатели, ручные инструменты, сварочные аппараты, то такие стабилизаторы еще применимы.

Феррорезонансные стабилизаторы были широко распространены в быту 20 или 30 лет назад. В то время через них питались старые телевизоры, поскольку имели особую конструкцию, которая не позволяло безопасно использовать электросеть напрямую. Существуют современные модели этих стабилизаторов, которые лишены многих недостатков, но стоят они очень дорого.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции (+)

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем. Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Как подключить?

Выполнить подключение контроллера скорости к вентилятору можно своими руками. Для этого необходимо внимательно прочитать инструкцию и соблюдать ряд мер безопасности при работе с электроприборами. В зависимости от вида конструкции и вида обслуживаемых вентиляторов, контроллеры могут быть установлены на стене, внутри стены, внутри вентустановки или в отдельно стоящем шкафу системы «умный дом». Настенный и внутристенный регуляторы закрепляются при помощи шурупов или дюбелей, в зависимости от габаритов и веса устройства. Крепёжные элементы обычно входят в комплект наряду со схемой подключения прибора.

Схемы подключения у моделей могут отличаться, однако, общие закономерности и последовательность выполнения действий всё же есть. Вначале контроллер нужно подключить к кабелю, подающему ток на вентилятор. Основной целью данного этапа является разделение проводов «фаза», «ноль» и «земля». Затем выполняют подсоединение проводов к входным и выходным клеммам. Главное при этом — не перепутать провода местами и выполнить подключение согласно инструкции. Кроме того, следует проконтролировать, чтобы размер сечения кабеля питания и соединения соответствовал максимально разрешённому напряжению подключаемого устройства.

При подключении регулятора скорости к вентиляторам ноутбука напряжением 12 вольт необходимо выяснить предельно допустимые температуры деталей устройства. Иначе можно лишиться компьютера, у которого от перегрева выйдут из строя процессор, материнская плата и графическая карта. При подключении контроллера к оргтехнике необходимо также строго следовать инструкции. При необходимости подключения сразу нескольких вентиляторов лучше приобрести многоканальный регулятор, так как некоторые модели способны обслуживать до четырёх вентиляторов одновременно.

Регуляторы скорости вентиляторов являются важным многофункциональными устройством. Они защищают технику от перегрева, продлевают срок эксплуатации электрических двигателей вентиляторов, экономят электроэнергию и существенно понижают уровень шума в помещениях. Благодаря своей эффективности и практичности приборы обретают всё большую популярность и растущий потребительский спрос.

О том, как своими руками сделать регулятор скорости вентилятора, смотрите далее.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
