Дымогенератор своими руками для коптильни: варианты дымогенератора и пошаговая инструкция по сборке

Сборник для конденсата и смолы

Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.

Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

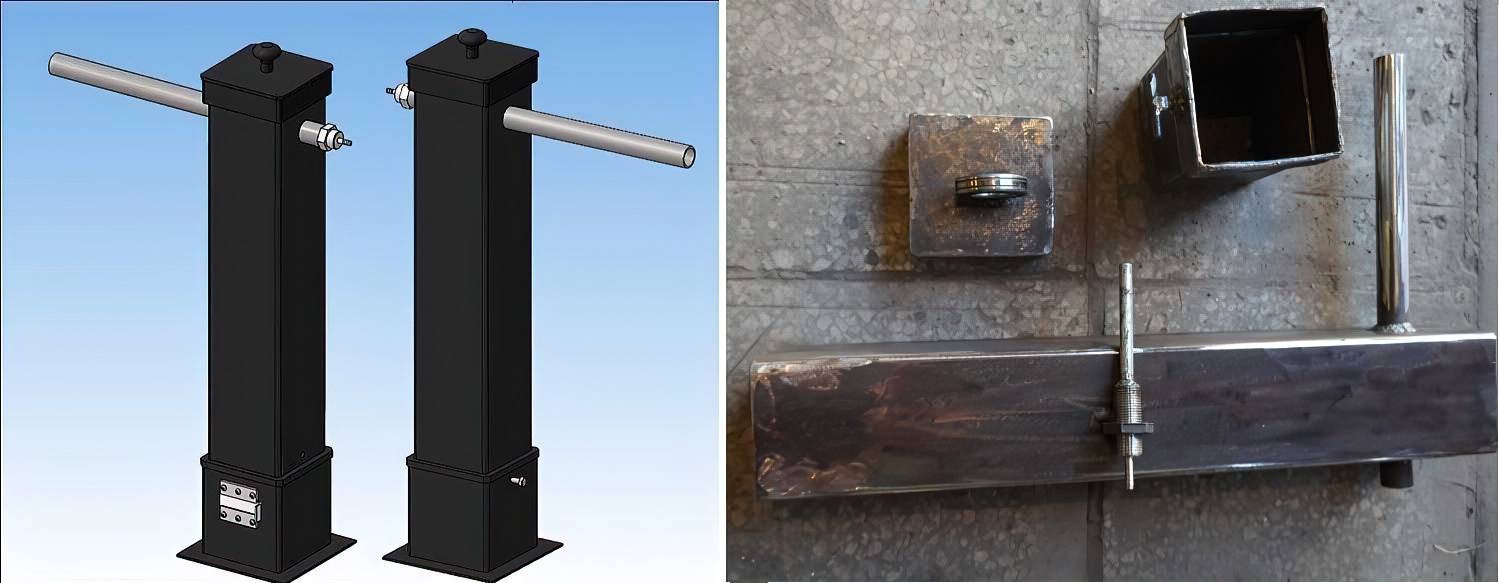

    Шибер выглядит так
  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  • выходную трубку дымогенератора опускаем вниз,
  • в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  • с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Обзор нескольких дымогенераторов представленных на рынке

На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.

Дачник

Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.

Плюсы:

  • в час потребляет примерно 313 грамм щепы;
  • менять нагрузку не нужно на протяжении трех месяцев;
  • управлять прибором очень просто;
  • монтаж не требует никаких специальных знаний;
  • имеет небольшие размеры;
  • установка конструкции не отнимает много времени;
  • можно самостоятельно регулировать все необходимые параметры дыма;
  • несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
  • на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.

Минусы:

невзрачный внешний вид конструкции.

Нanhi zmei 7l

Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.

Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.

  • дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
  • устройство может работать в автономном режиме на протяжении 12 часов;
  • можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
  • длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
  • аппарат весьма надежный и имеет долгий срок эксплуатации;
  • имеет небольшой размер, поэтому не занимает в помещении много места.

Минусы:

пользователи не обнаружили никаких существенных минусов.

Дым Дымыч

Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.

Плюсы:

  • конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
  • за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
  • монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
  • корпус конструкции изготовлен из нержавеющей стали;
  • может работать в автономном режиме до 15 часов.

Минусы:

  • немного сложно и неудобно снимать крышку;
  • недостаточно толстые стенки корпуса – 0,8 миллиметра;
  • нет специальной подставки.

Мerkel premium

Устройство имеет 2-милиметровые стенки, изготовленные качественной нержавеющей стали. Это значит, что конструкция будет работать достаточно долго и при этом она весьма надежная. В автономном режиме устройство может проработать практически 12 часов.

Плюсы:

  • аппарат очень легко мыть – на это не уходит много времени;
  • на выходе дым имеет идеальную температуру, которая не превышает отметку в 25 градусов;
  • для того, чтобы слить собранный конденсат, нет необходимости в полной разборке конструкции;
  • для крышки используется высококачественная древесина, которая не будет со временем разбухать и рассыхаться;
  • дымогенератор Меркель имеет красивый дизайн;
  • отличается от многих других моделей своим небольшим весом.

Минусы:

единственный недостаток, который обнаружили пользователи – это то, что нужно не забывать регулярно добавлять топливо.

Особенности монтажа своими руками

При сборе и монтаже дымогенератора своими руками следует учесть такие основные моменты:

  • толщина стенок агрегата должна быть не менее 2,5 мм, во избежание деформации стенок вследствие воздействия высоких температур;
  • следует тщательно соединять все составляющие элементы дымогенератора, поскольку поступление кислорода может негативно повлиять на процесс образования необходимых для копчения веществ;
  • перед непосредственным использованием конструкции в процессе копчения следует выполнить его пробный пуск с целью проверки всех его функций, а также герметичности конструкции.

Инструменты и комплектующие

Для сборки такого нехитрого приспособления необходимо предварительно обзавестись:

  • Компьютерным кулером (заданной мощности).
  • Пластмассовой канистрой из-под масла.
  • Герметичной емкостью объемом порядка 10 л.
  • Охлаждающей жидкостью.
  • Резистором переменного сопротивления.
  • Водопроводными фитингами.
  • Трубкой из полипропилена, меди или нержавейки, диаметром 25 мм и длиной в 20–25 см.
  • Несколькими болтиками (диаметром 2–3 мм).

Также в процессе монтажа нужно будет проделывать определенные манипуляции:

  • электролобзиком;
  • паяльником;
  • электродрелью;
  • газовым и рожковым ключом;
  • отверткой.

Рекомендуем: Брикеты своими руками

Тонкости монтажа

  • Вначале, в канистре или какой-нибудь другой емкости, при помощи электролобзика следует прорезать отверстие по размеру кулера.
  • Затем вентилятор вставить в отверстие и болтами прочно закрепить к емкости. Для того чтобы в процессе работы устройства избежать нежелательной вибрации необходимо обеспечить максимальный уровень герметичности соединения. Устанавливать кулер можно на любую грань емкости, но специалисты рекомендуют делать это на одну из узких сторон. В этом случае во время работы устройство практически не шумит и стабильно функционирует.
  • Далее необходимо проделать в емкости отверстие для установки гибкого выходного патрубка, который присоединяется напрямую к дымогенератору. Для того чтобы обеспечить правильную работу данного агрегата, необходимо обеспечить максимальную герметичность соединения. Также для конструкций с большой производительности можно использовать для этих целей и металлическую трубку, которую нужно будет соединять с корпусом генератора с помощью болтов.

В том случае, если мощность генератора не отвечает необходимым параметрам, то рекомендуется установить на емкость дополнительный кулер или поменять вентилятор на более производительную модель. Также можно поставить емкость более меньшего объема.

Популярные виды компрессоров

Наиболее популярными видами компрессоров для домашнего коптильного оборудования считаются:

Аквариумный компрессор.

Для подключения такого устройства не потребуется проделывать каких-либо дополнительных манипуляций. Для установки необходимо просто закрепить шланг и подключиться к электросети. Основным недостатком таких аквариумных компрессоров считается чрезвычайно маленькая производительность и слабая ремонтопригодность. Также они не комплектуются регуляторами подачи воздуха. Впрочем, для этих целей можно использовать стандартный дроссель или пережим.

Компрессор от холодильника или автомобиля.

Мощности таких устройств хватает для копчения больших объемов продукции, а в качестве емкости в данных установках можно использовать 200-литровую бочку или короб от старого холодильника. В таком аппарате можно очень быстро закоптить огромное количество мяса или рыбы. Однако использовать такие промышленные коптильни в домашних условиях невыгодно и нецелесообразно, а вот для ведения коммерческой деятельности, данное оборудование подойдет просто идеально.

Компьютерный кулер.

Наиболее практичным и дешевым вариантом компрессора для дымогенератора считается стандартный кулер от компьютерного системного блока. Естественно, визуально такое устройство смотрится не презентабельно, но по уровню производительности оно может дать фору многим покупным моделям. К тому же, такой компрессор можно легко собрать в домашних условиях самостоятельно, не прибегая к помощи мастеров.

Рекомендуем: Копчение, как мелкий бизнес — организация, преимущества и недостатки

Из чего можно и как сделать компрессор для коптильни своими руками

Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.

Из вентилятора для ванной комнаты

Простой вариант улитки – из вентилятора для ванной или форточной вытяжки. В этом случае устройство врезается в пластиковую емкость и герметизируется. С другой стороны организовывается выход для подсоединения нагнетателя к эжектору. При включении такого вентилятора в сеть создаются необходимые условия для движения дыма в коптилку. Если возникают вопросы с регулировкой, то можно приобрести онлайн готовый регулятор, с помощью которого легко управлять интенсивностью нагнетания воздуха.

Из кулера ПК

Вентилятор улитка из кулера от компьютера – самый распространенный вариант для сборки своими руками. Деталь находится в свободном доступе. Питаться может от USB нагнетатель воздуха или от PowerBank. Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:

В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру

Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком.
Кулер вставляется в отверстие и фиксируется на клей или болты.
В крышке проделывается отверстие, куда крепится фитинг.
К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору.
Проводится полная герметизация всех соединений.

Из аквариумного компрессора

Плюс применения аквариумного компрессора в том, что в нем в большинстве моделей есть готовая система регулировки интенсивности подачи воздуха. Для изготовления вентилятора подойдет только активный агрегат, погружной с этой целью не применяют. Из нагнетателя выходит трубка, которую необходимо соединить с дымогенератором через штуцер. Если трубки две, то их необходимо предварительно соединить. Перегонка дыма начнется сразу после включения аппарат в сеть.

Из компрессора от холодильника

От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.

Из автокомпрессора

Автомобильные компрессоры также применяют для подобных целей. Это могут быть устройства от любых авто: Эталон, Tata и др. Им также свойственен перегрев, поэтому подключение проводится по аналогичной схеме с компрессором от холодильника. Если правильно установить прессостат, то аппарат осуществит самостоятельное включение и выключение, обеспечит при этом бесперебойную подачу воздуха в течение 24 часов.

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Действующая установка из подручных средств

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

Для создания коптильной камеры можно использовать стандартную железную бочку

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Этот проект, как и предыдущий, подкупает простотой реализации

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

Комплектующие для сборки дымогенератора

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Для принудительного перемещения дыма в этом проекте использован старый тепловентилятор

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

Самодельный дымогенератор для коптильни холодного копчения из металлической тары

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Принципиальная схема стационарного оборудования

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Применяют кирпичные и металлические печиЧтобы улучшить тягу, устанавливают функциональные компоненты на разных уровнях с помощью рационального использования неровностей рельефа

Прочие нюансы

Перед помещением в аппарат продукт должен пройти обработку, пропитаться солью и покрываться специями. Его необходимо высушивать. Если он слишком сырой, дым охладится чрезмерно, и процесс копчения серьёзно затянется.

Дымообразователь необходимо оснастить автоматическим механизмом выключения. Он сработает, если в аппарате возникнут неполадки.

Все провода и прочие хрупкие элементы основательно защитите от влажности и перегрева. Эти компоненты должны находиться подальше от нагревательной составляющей. Лучше поместить их в специальный кожух.

Для сооружения топочного отсека применяется жаростойкая толстая сталь. Агрегат можно покрыть огнеустойчивой краской. Так вы продлите его срок службы и улучшите надёжность его работы.

Ставить аппарат требуется на ту поверхность, которая стойка к влияниям предельных температур. Подходящие варианты: бетонный слой или кирпичная подставка (кирпич – огнеустойчивый).
