Прокладка газопровода к частному дому — методы, оборудование, требования

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы. Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Газовые магистрали из полимеров

Для надземных вариантов газификации рекомендуется использовать трубы из низколегированных стальных сплавов, которые устойчивы к внешним воздействиям.

Особенности пластиковых конструкций

Подземная укладка допускает применение труб из полипропилена, что позволяет сэкономить на стоимости монтажа и обеспечить ряд других преимуществ.

Плюсы обусловлены, в первую очередь, свойствами материала:

  • высокая антикоррозийная устойчивость, которая положительно влияет не только на стоимость монтажа, но и уменьшает эксплуатационные расходы;
  • легкость обработки — материал хорошо режется, поддается сварке, что упрощает монтаж;
  • идеально ровная внутренняя полость обеспечивает хорошие пропускные свойства, особенности материала позволяют избежать их снижения в процессе использования;
  • отсутствие чувствительности к электротокам, что обеспечивает высокую безопасность, снимает необходимость в дополнительной защите.

Помимо перечисленных плюсов, такие трубы обладают высоким уровнем гибкости, который позволяет их использовать при горизонтальном бурении.


Полипропиленовые трубы постепенно вытесняют металлические аналоги, благодаря высокой надежности и долговечности

К этому следует добавить небольшую массу, которая в несколько раз ниже стального аналога. Важным преимуществом является срок службы, составляющий около 50 лет. Все это время система работает без потери заданных характеристик.

Ограничения на использование труб

Несмотря на высокую устойчивость к внешним воздействиям, такие трубы можно применять далеко не всегда. Существует ряд ограничений, при которых их укладка не допускается.

К ним относятся:

  • климатические условия, при которых температура опускается меньше 45 °C, что приводит к промерзанию грунта и стенок отвода;
  • применение сжиженных вариантов углеводорода;
  • высокая сейсмоактивность магнитудой более 7 баллов, когда отсутствует возможность для ультразвукового контроля целостности шовных соединений.

Кроме этого, материалы из полипропилена нельзя использовать для создания надземных коммуникаций всех видов, включая обходные участки через преграды природного или рукотворного характера.


Магистрали и отводы от них, проходящие над дорогой или иными препятствиями, должны быть выполнены только из металла

Исключается их прокладка через тоннели, коллекторы, каналы. Для ввода системы в дом и разводки по нему применяются только стальные аналоги.

Дополнительные рекомендации по выбору труб для прокладки газопровода приведены в статье – Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Техника монтажа газопровода

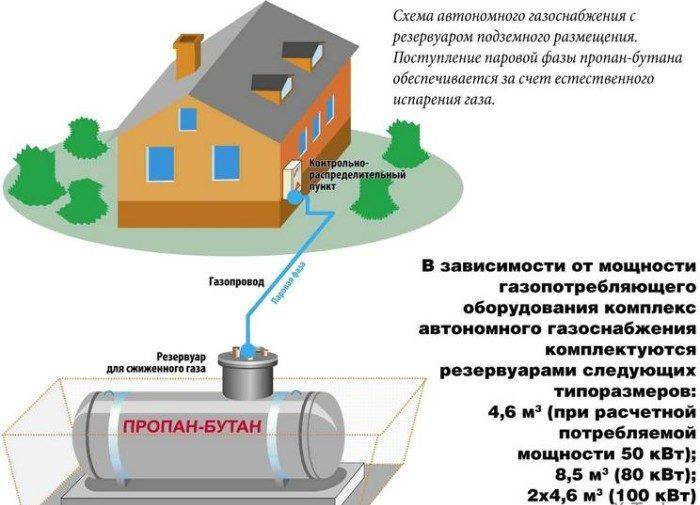

Автономная система газоснабжения Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

Существует ряд правил выполнения сварочных работ:


Правила выполнения сварочных работ

  • Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
  • Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
  • Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
  • К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

Видео по теме: Монтаж газопровода на фасаде

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Порядок действий по газификации дома

О горючести, взрывоопасности, а также химической активности природного газа известно каждому, поэтому о самодеятельности, в данной ситуации, не может быть и речи. Система газоснабжения должна монтироваться исключительно специалистами согласно утвержденному плану.

Если вы решили подвести газ к своему дому, подготовьтесь к длинной бумажной волоките, настройтесь на походы по различным инстанциям с длинными очередями.

Прежде, чем к вам выедет бригада для проведения монтажных работ, вам придется сделать план газификации, оформить все разрешения, а уж затем приобрести необходимое газовое оборудование.

Сбор необходимых документов

Прежде чем обратиться в проектную организацию для создания проекта газификации здания, вам придется собрать целый пакет необходимых документов. Отметим сразу, что некоторые из требуемых бумаг будут стоить денег, так что сразу подготовьтесь к финансовым затратам.


Обязательна установка газового счетчика

Итак, какие же бумаги вам предстоит собрать:

  • документ, подтверждающий право собственности на дом с участком;
  • копии документов, удостоверяющих личность владельца;
  • заключение о технической возможности проведения работ по газификации здания;
  • технический паспорт из БТИ;
  • топографическая карта, выполненная в определенном масштабе, на которой изображены все здания, подлежащие газификации;
  • карта с нанесением всех проложенных коммуникаций и планируемого газопровода, которая заверяется газовой службой;
  • если газопровод к дому придется тянуть через соседние участки, потребуется письменное разрешение от их владельцев на выполнение соответствующих работ.

Это приблизительный перечень документов, которые вам предстоит собрать.

В зависимости от некоторых особенностей, к примеру, планируется подземная или надземная газификация, может возникнуть необходимость предоставить еще некоторые бумаги.

Несколько значимых моментов

Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.

Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т.п.

Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.

Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней

При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки. Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.

Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.

Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.

Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см

Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.

Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.

Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии

Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.

Таким же образом выполняют опрессовку, если для сварки полиэтиленовых труб на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.

Выбор труб


Для газопровода применяются трубы из черной стали

Традиционным материалом для изготовления газопроводов считается черное железо. Металл отличается прочностью, гибкостью и устойчивостью к перепадам температуры. Чтобы разрушить магистраль, нужны специальные инструменты, силы и время. Вместе с тем, сталь подвержена коррозии и при отсутствии постоянного обслуживания ржавеет. Постепенно газовые хозяйства отказываются от такого варианта, переходя на новые, более эффективные материалы.

Полиэтиленовые трубы обеспечивают прокачку газа не хуже железных аналогов. Ограничения касаются только способа прокладки — такие коммуникации укладываются только под землей. Материал устойчив к коррозии, не требует дополнительного ухода, отсутствует риск возгорания от электрической индукции. Гладкие внутренние стенки обеспечивают отличную пропускную способность.

Не менее хорошо зарекомендовали себя трубопроводы из полипропилена. Полимер имеет доступную стоимость, устойчив к воздействию агрессивных веществ. Заслуживает внимания и простота сборки магистрали — полипропилен легко режется, пилится и сваривается бытовыми аппаратами. Гибкость материала позволяет делать повороты и обводы без использования фитингов. Единственным ограничением является прокладка только подземным способом.

Проектирование газопроводов

Проектирование газопроводов проводят с учетом:

  • СП 62.13330.2011 (пункт 5.6.6. а) — для скальных грунтов:
  • СП 22.13330.2016 — для пучинистых, просадочных. набухающих и насыпных грунтов;
  • СП 21.13330.2012 — для просадочных грунтов и для подрабатываемых территорий;
  • СП 25.13330.2012 — для многолетнемерзлых грунтов;
  • СП 14.13330.2014 — для сейсмических районов.

Прочность и устойчивость газопроводов, проектируемых для прокладки на подрабатываемых или эакарстованных территориях, а также на границах неравномерных деформаций грунтов, обеспечивают за счет:

  • увеличения подвижности газопровода в грунте,
  • снижения воздействия деформирующегося грунта на газопровод.

Для обеспечения подвижности газопровода в грунте и снижения воздействия деформирующегося грунта на газопровод предусматривают:

  • применение компенсаторов, устанавливаемых в специальных нишах, предохраняющих компенсаторы от защемления грунтом,
  • применение малозащемляющих материалов для засыпки траншей после укладки труб.

В качестве малозащемляющих материалов для засыпки траншей газопровода рекомендуется применять крупный или среднезернистый песок и другой грунт, обладающий малым сцеплением частиц.

Протяженность зоны защиты газопровода на подрабатываемых территориях определяют длиной мульды сдвижения, увеличенной на 150 наружных диаметров в каждую сторону от границы мульды сдвижения.

В грунтах с несущей способностью менее 0,025 МПа (неслежавшиеся насыпные или илистые грунты и т. п.), а также в грунтах с включением строительного мусора и перегноя (содержание от 10 % до 15 %) дно траншеи усиливают путем прокладки бетонных, антисептированных деревянных брусьев, устройства свайного основания, втрамбовыванием щебня или гравия или другими способами.

При прокладке газопроводов по местности с уклоном свыше 200 %о в проектной документации  предусматривают мероприятия по предотвращению размыва засыпки траншеи, устройство противоэрозионных экранов и перемычек как из естественного грунта (например, глинистого), так и из искусственных материалов (обетонирование. шпунтовое ограждение и т. п.). нагорных канав, обвалований или другие мероприятия для отвода поверхностных вод от трассы газопровода; либо предусматривают надземную прокладку.

Выбор способа защиты определяют в каждом конкретном случае исходя из природных, грунтовых условий местности.

Выбор материала для труб газоснабжения по нормам СП 62.13330

Для выбора материала труб газоснабжения следует руководствоваться требованиям раздела 4 СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

Согласно п.4.1 СП 62.13330.2011 проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов РФ в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.

Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.

В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.

Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.

Согласно п.4.3 СП 62.13330.2011 по рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.

Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно — по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно — для паровой фазы СУГ.

Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей — чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).

Таблица 1

Классификация газопроводов по давлению, категория Вид транспортируемого газа Рабочее давление в газопроводе, МПа
Высокое 1 Природный Св. 0,6 до 1,2 включ.
СУГ Св. 0,6 1,6
2 Природный и СУГ 0,3 0,6
Среднее То же 0,005 0,3
Низкое До 0,005 включ.

Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно — для СУГ.

Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.

Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.

Согласно п.5.2.4 СП 62.13330.2011 запрещено использовать полиэтиленовые трубы при:

Не допускается прокладка газопроводов из полиэтиленовых труб для транспортирования газов, содержащих ароматические и хлорированные углеводороды, а также газопроводов СУГ, за исключением паровой фазы низкого давления, и при температуре стенки газопроводов в условиях эксплуатации ниже минус 20 °С.

Примечание: СУГ — сжиженных углеводородных газов.

Нормативные требования по прокладке подземных газопроводов

Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра.

В следующих местах  глубина прокладки стальных газопроводов может быть не менее 0,6 м:

  • местах, где не предусматривается движение транспорта
  • местах, где не предусматривается движение сельскохозяйственных машин.

Согласно действующих правил расстояние по вертикали (в свету) между газопроводом (футляром) и подземными инженерными коммуникациями и зданиями в местах их пересечений следует принимать с учетом требований нормативных документов, но не менее 0,2 м.

Правила определяют особые требования к прокладке газопроводов при пересечении их с другими коммуникациями.

Допускается пересечение действующих подземных газопроводов с любыми другими инженерными коммуникациями. Но при этом необходимо выдерживать установленное расстояние по вертикали.

Подземный газопровод следует прокладывать в футляре в следующих местах:

  • местах пересечения газопроводов с подземными коммуникационными  коллекторами
  • местах пересечения газопроводов с каналами различного назначения,
  • в местах прохода газопроводов через стенки газовых колодцев .

Прокладка подземных газопроводов в каналах, тоннелях, коллекторах запрещена.

Согласно действующих правил расстояние между любыми электрокабелями и другими инженерными коммуникациями можно уменьшить, если они проложены в защитном футляре. Концы которого не менее, чем на метр выходят по обе стороны пересекаемого трубопровода.

В межтрубном пространстве футляра и газопровода разрешается прокладка:

  • специального кабеля связи,
  • специального кабеля телемеханики,
  • специального кабеля электрозащиты.

Согласно правилам, кабель должен иметь напряжение до 60 В.

Футляр служит для защиты газовой подземной трубы от механических повреждений, коррозии, причем, как в результате воздействия агрессивных грунтов, так и от блуждающих токов. Поэтому указанные приспособления являются востребованными, а еще их применение в ряде случаев обязательное.

Охранная зона подземного газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны. Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

Ширина охранной зоны газопровода, проложенного под землей составляет:

  • для поземных газопроводов низкого давления – 2 м;
  • для поземных газопроводов со средним значением давления – 4 м;
  • для поземных газопроводов с высоким давлением – 7 м.

Трассы подземных газопроводов обозначаются опознавательными знаками, нанесенными на постоянные ориентиры или железобетонные столбики высотой до 1,5 метров (вне городских и сельских поселений), которые устанавливаются в пределах прямой видимости не реже чем через 500 метров друг от друга, а также в местах пересечений газопроводов с железными и автомобильными дорогами, на поворотах и у каждого сооружения газопровода (колодцев, коверов, конденсатосборников, устройств электрохимической защиты и др.). На опознавательных знаках указывается расстояние от газопровода, глубина его заложения и телефон аварийно-диспетчерской службы.

Вернуться на Главную

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

  • Исключение несчастных случаев среди населения.
  • Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
  • Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

  1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
  2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
  3. В радиусе десяти метров от ГРП (если они наружного исполнения).
  4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
  5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
  6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

  • пролегания подземных газораспределительных сетей;
  • пересечения с автомагистралями;
  • железными дорогами;
  • на поворотах у колодца, сборника конденсата, ковера и т.п.;
  • на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

  • расстояние от сети;
  • материал трубопровода;
  • диаметр;
  • значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
  • угол поворота (УП);
  • глубина прокладки;
  • контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

  • для наружных сетей НД составляет по 2 метра;
  • для подземных – по 3.

Профилактические меры:

  • Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
  • Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
  • Восстановление опознавательных знаков и обновление табличек.
  • Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Советы рекомендательного характера по прокладке

Итак, при выполнении монтажных работ учитывается следующее:

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в металлическом коробе (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить заглушки на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.


прокладка газовой трубы по участку своими руками

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Выводы и полезные видео по теме

Видео о сборе документов, требованиях, оборудовании и их обслуживании:

Видео расскажет о необходимых документах, ориентировочных ценах, закупке оборудования, проблемах с подключением и основных этапах процесса:

Использование природного газа для отопления – один из самых дешевых способов. Все затраты на газификацию относительно быстро окупаются. Единственный недостаток – повышенная опасность. Но правильная установка, своевременное обслуживание и бесперебойная работа сводят к минимуму все риски.

У вас есть что добавить, или у вас есть вопросы по газификации частного дома? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться своим опытом прокладки трубопровода. Форма обратной связи находится в нижнем блоке.

Источник – https://sovet-ingenera.com/gaz/docs/prokladka-gazoprovoda.html

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
