Дренаж садового участка своими руками — варианты и технология

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

• Колодец поворотный;
• Колодец смотровой;
• Колодец коллекторный;
• Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

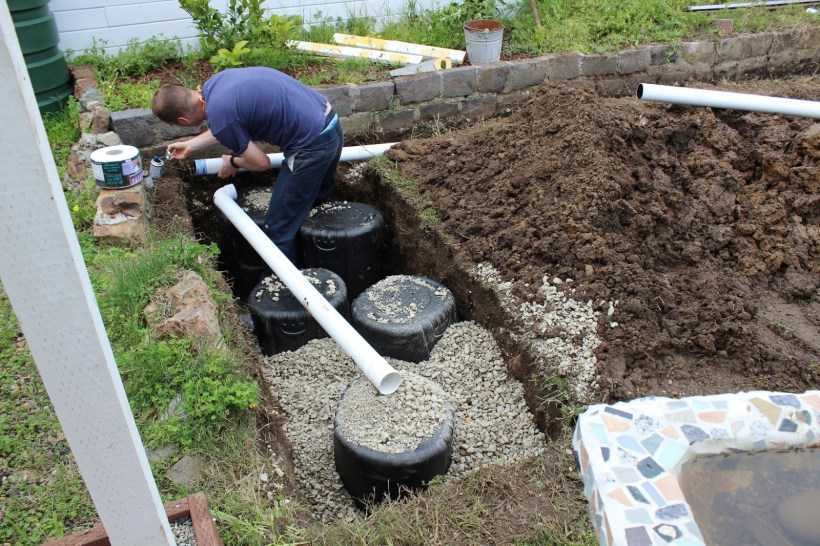

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Зачем нужен дренаж

Каждый дачник неизменно задается одним и тем же вопросом: а так ли сильно его участок нуждается в дренаже? Ответ вы можете найти сами – просто оцените свою дачную территорию. Ваш огород часто зарастает осокой, на участке долго стоят лужи после дождя, земля долго сохнет после полива или таяния снежных сугробов – первые признаки того, что без дренажа не обойтись. Для того чтобы еще больше убедиться в этом проведите простой эксперимент: выкопайте ямку 50-70 см в глубину – если через сутки она будет полна воды, без раздумий приступайте к обустройству системы.

Схема обустройства дренажа на участке

Но есть еще четыре условия, при наличии которых дренаж обязателен:

• грунтовые воды лежат очень высоко;
• дача стоит на плотном глинистом грунте;
• участок расположен на выраженном склоне или же наоборот – в низине;
• в вашей территориальной зоне регулярно выпадают большие осадки.

Как видим, дренаж незаменим почти на всех участках. Так что, если хотите, чтобы растения и деревья радовали своим ростом, дорожки не деформировались, а дачу не затапливало, приступайте к строительным работам.

Для чего нужна дренажная система на участке

Дренаж — принудительное отведение воды. Обычно данная процедура проводится перед строительством зданий с целью осушения участка. Дренаж представляет собой комбинацию отводов, колодцев, помогающих излишней воде выводиться с придомой территории.

Перед строительством дома на участке обязательно его необходимо тщательно обследовать. Это поможет определить, необходим ли дренаж, а также, какую именно систему лучше монтировать. Предварительно необходимо собрать следующую информацию:

• состав грунта;
• особенности рельефа участка (ценной будет информация о наличии участков в низине, где будет обязательно скапливаться влага);
• особенности климата, в частности, количество осадков;
• уровень расположения грунтовых вод;
• возможность отвода большого количества воды в весенний период.

Если на участке застаивается вода, то обязательно нужна дренажная система

После сбора данной информации можно определить необходимость обустройства дренажной системы. Она нужна если:

• грунтовые воды располагаются менее, чем в 1 м от поверхности земли;
• грунты глинистые или субглинистые.

Определить необходимость дренажа также можно по растущим на нём растениям. Признаками повышенной влажности являются осока, рогоз и другие влаголюбивые растения, культурные же деревья развиваются плохо, обычно просто загневают.

Осока — показатель повышенной влажности участка

Преимущества системы осушения

Достоинства дренажа очевидны:

• создание оптимального микроклимата для проживания людей (будет исключена вероятность размножения грибка на фундаменте, а значит и стенах строений);
• обеспечение благоприятных условий для выращивания растений;
• профилактика образования луж, которые могут привести к образованию постоянной грязи;
• снижение численности насекомых (например, комары очень любят влажные территории).

Дренажная система обеспечивает оптимальный микроклимат для проживания человека

Дренажная система земельного участка состоит из:

• водоприёмника (это может быть абсолютно любой водоём, и даже канава вдоль дороги);
• проводящей сети;
• регулирующей сети (сети канав на всей территории участка);
• ограждающей сети.

Чаще всего используется закрытый вертикальный дренаж, который состоит из системы траншей высотой в несколько метров. На дне этих траншей устанавливаются дренажные трубы или же дно просто засыпается щебнем, битым кирпичом, а затем землей. Это позволит собираться влаге именно в этом месте, а не распространяться на весь участок.

Закрытая дренажная система занимает гораздо меньше пространства

Основная ошибка организации дренажа

Главным недочетом обустройства дренажа на дачном участке является плохое проектирование или вовсе его отсутствие. Вместе с тем необходимо четко понимать, как и в каком объеме будут установлены те же дренажные трубы. В этом случае требуется анализ участка, включающий в себя изучение залегания и поведения грунтовых вод.

Самое пагубное воздействие вода обычно оказывает на фундамент сооружений, потому стоит уделить внимание проектированию дренажа еще на этапе строительства дома. Например, может понадобиться возведение еще одного подвала в качестве барьера на пути грунтовых вод

Отказ от проектирования, а также неправильная разработка дренажной системы чреваты возникновением проблем, на решение которых придется тратить много времени, сил и средств.

Как сделать открытый дренаж участка своими руками

Открытый дренаж участка своими руками – это бюджетный вариант, который легко реализовать без дополнительного оборудования и специальных навыков. Для этого понадобится минимум инструментов – лопата, деревянные колышки, веревка, строительный уровень, а также камни или другой материал для отделки дна и стенок. Последовательность действий:

1. Выбирают подходящий участок. Дренажная канава дает нужный эффект только в том случае, если располагается под уклоном по отношению к участку, с которого отводят влагу (он должен быть немного выше). С эстетической точки зрения оптимальным местом, где можно сделать канаву своими руками, будет считаться направление вдоль забора или по границам участка.
2. Место очищают от сорняков, корней и других препятствий. Далее на участке вдоль будущей канавы ставят деревянные колышки и натягивают веревки, чтобы яма шла вдоль ровной линии.
3. Выкапывают канаву по контуру лопатой. Ориентироваться можно на ширину 40-45 см, что вполне достаточно для отведения воды с небольшого или среднего участка. Глубина может быть до 70-80 см.
4. Разрыхляют грязь лопатой. Ее скопления следует сгруппировать на наклонную сторону, которая станет подпирающей «несущей» стенкой.
5. Следующий этап самый ответственный – нужно сделать низ дренажной канавы ровным и плоским. Для этого укладывают несколько деревянных ровных досок прямо на дно. С их помощью легко определить угол уклона (для этого пользуются строительным уровнем). Уклон должен составлять не менее 3 см на каждый погонный метр. Если уклона нет, нужно немного подкопать по направлению вниз, чтобы вода произвольно стекала.
6. Теперь нужно заполнить дно и стенки канавы. Оптимальный вариант – гравий, но камень стоит дорого, к тому же он очень тяжелый. Поэтому можно выложить и другими камнями, желательно с гладкими краями, чтобы они смотрелись привлекательно. Поверх него можно добавить доступный сыпучий материал, например, гнилые щепки.
7. Таким же способом можно своими руками сделать несколько других дренажных канав на участке. В результате получится общая система водоотведения.
8. Самый распространенный вариант канавы на участке – П-образная яма, идущая вдоль забора. Также можно выкопать ее в форме елочки, «ветви» которой заходят во все части участка, затем смыкаются в «ствол», отводящий лишнюю воду.

По типу реализации

По глубине закладывания все системы делятся на две большие категории – глубинные и поверхностные. Так как не все проблемы можно устранить только поверхностным водостоком, многим приходится прокладывать полноценную глубинную систему. Это позволяет заметно понизить общий УГВ и предотвратить подтопление территории.

Поверхностные же довольно простые, но эффективные. Основная их функция – отвод воды, поступающей в виде осадков или при каких-то технологических процессах. Такие комплексы разделяются на два типа.

Точечный

Такой вид водоотведения еще называется локальным. Он предназначен для собирания и отвода воды с конкретного места – под водостоками, перед калиткой и воротами, возле шлангов для полива.

Линейный

Этот вид позволяет убрать воду с большей площади. Это совокупность каналов и лотков с пескоуловителями и решетками, выполняющими не только фильтрующую и защитную, но и декоративную функции. Они могут быть изготовлены из разного сырья.

Глубинный дренаж подразделяется на отдельные виды по схеме размещения. Поэтому есть еще одна классификация.

Трубный

Этот способ актуален там, где грунтовые воды находятся на достаточной глубине. Схема реализации проста: специальные дрены с перфорацией, проложенные в толще грунта под уклоном, проводят лишнюю воду в канализацию, коллектор либо водоем искусственного или природного происхождения. Система эффективна, но минус в том, что ее обустройство обходится недешево, к тому же объем работ довольно внушительный.

Пластовый

Сфера применения – сложные гидрогеологические ситуации при устройстве плитных фундаментов. Простыми словами, это слои в котловане – щебневый, песчаный, гидроизоляционный, на которые укладывают арматуру и заливают бетонные плиты.

Такая система обеспечивает:

• отток влаги от строений даже при близком залегании напорных подземных вод;
• снижение УГВ даже там, где в этим не помогают другие виды дренажа;
• эффективность на территории со слоистой структурой водоносного пласта;
• сухость в строениях, куда ни в коем случае не должна попадать влага.

Такой дренаж можно обустраивать на суглинках и глине в качестве профилактического препятствия появления сырости.

Кольцевой

Этот способ применяется для защиты от подтопления подвальных помещений и цоколей на песчаных грунтах. Трубы формируют закрытый круг вокруг объекта, как правило, это жилое строение, или группы сооружений. Способ используется довольно редко из-за необходимости сильного заглубления дренажных труб. Их необходимо укладывать на 26 см ниже УГВ. Эти работы не только сложны в исполнении, но еще и обходятся в круглую сумму.

Если же грунтовые воды подступают только с одной или двух сторон, можно сэкономить и проложить незамкнутый круг. Главное – создать барьер для влаги в наиболее рискованном и опасном месте.

Ниже перечислены еще другие виды дренажа.

Пристенный

Главная функция – отвод воды от стен и предупреждение подтопления подвальных помещений. Комплекс представляет собой замкнутую систему дренов под определенным уклоном с ревизионными колодцами. Располагать дренаж вплотную нельзя, нужно отступить от стен на расстояние не менее полутора метров. Трубы должны быть ниже уровня пола подвального этажа минимум на 6 см. Чтобы они не заиливались, нужно все повороты делать по максимуму плавными. Лучшее решение – использование двух отводов под углом 45 градусов.

Систематический

Этот способ применяется для осушения участка. Это целая система горизонтальных дрен, расположенных равномерно по всей территории. Относительно центральной трубы остальные укладывают с определенным расчетным шагом и параллельно друг другу.

Лучевой

Сфера применения – осушение участка, необходимость в защите от подтопления. Преимущество этого способа в том, что его можно применять на территории с высокой плотностью застройки без нарушения целостности коммуникаций, домов, дорожек и насаждений. Минус – дороговизна. Поэтому на дачных участках такой способ применяют редко.

Дренажные трубы укладывают елочкой или лучами с учетом расположение имеющихся растений и строений. Главный элемент – глубокий колодец больших размеров, из которого собранная вода откачивается в пункт сбора с помощью насоса.

Тип нужно подбирать в зависимости от задач, требующих решения. В большинстве случаев приходится комбинировать несколько вариантов для обеспечения своевременного оттока излишней влаги.

Как определить глубину укладки труб

Параметры глубины, которая должна соблюдаться в процессе укладки труб, прямо зависят от определенных условий климата. Также имеет значение категория грунта.

Оптимальной глубиной будет показатель в 80 см, но допускается и больше. Данной величины вполне будет достаточно для грунтов на глинистой основе. По причине их достаточно высокой пористости такая почва очень быстро промерзает, но на небольшую по размеру глубину. В грунте из песка трубы требуется укладывать на десятки сантиметров глубже, такие почвы промерзают намного сильнее.

Одновременно с этим на глубину оказывает влияние средней температурный режим, присущий определенному региону. В регионах, где глубина общего промерзания больше достаточно глубиной будет установка труб примерно на 80 см. Если грунт характеризуется, как глинистый или суглинистый, данный показатель будет равен 160-170 см.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

• локальный способ
• создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

• в самой нижней точке территории участка;
• на участках с пологой поверхностью – например, перед крыльцом;
• во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Как выбрать диаметр труб

При выборе диаметра дрен необходимо учесть размеры дома. Если воды расположены низко и резко поднимаются пару раз в году, то можно ориентироваться на следующие практические данные:

• при площади дома от 50 до 70 м кв. – диаметр дрен 100 мм;
• свыше 100 м кв. – 150 мм:
• больше 120 м кв.– не менее 150 мм (лучше 200мм).

Если воды расположены на уровне выше низа фундамента или участок расположен на болоте и требуется дренаж воды со всей площади участка, то следует обратиться к специалистам для разработки проекта.

Самостоятельно рассчитать параметры дренажной системы невозможно, а любые просчеты приведут к большим материальным затратам. Зато смонтировать дренаж можно самостоятельно – технически это не очень сложная работа.

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

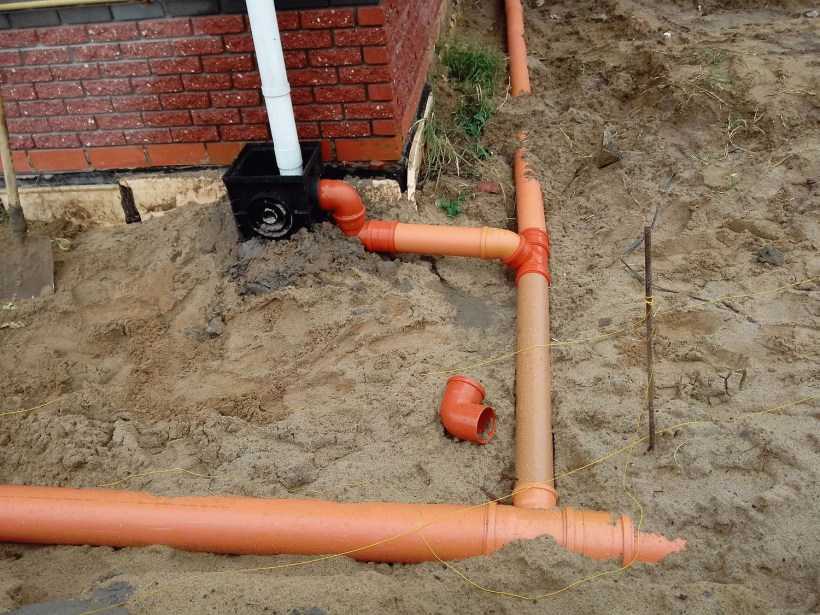

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

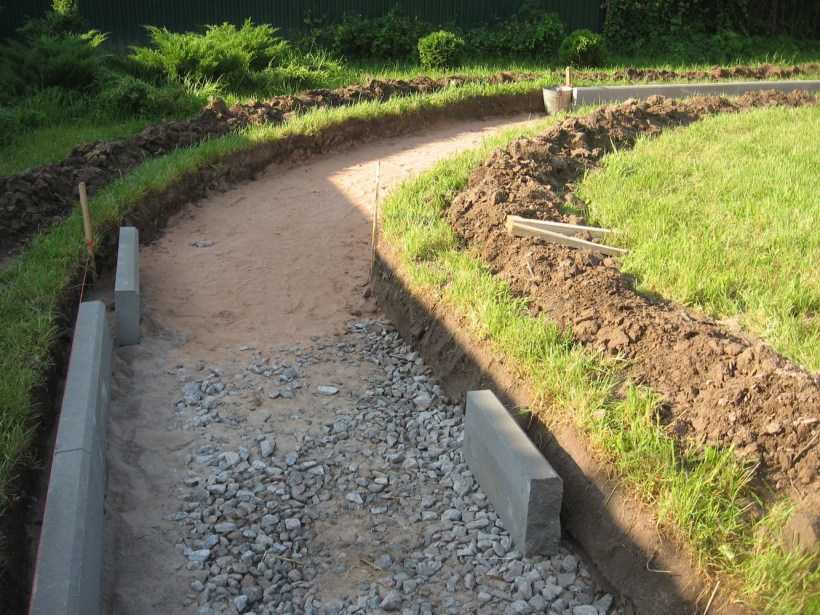

Осушительная канава по периметру

Осушительная канава вдоль периметра

К сожалению, если территория находится ниже боковых прилегающих к нему, такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

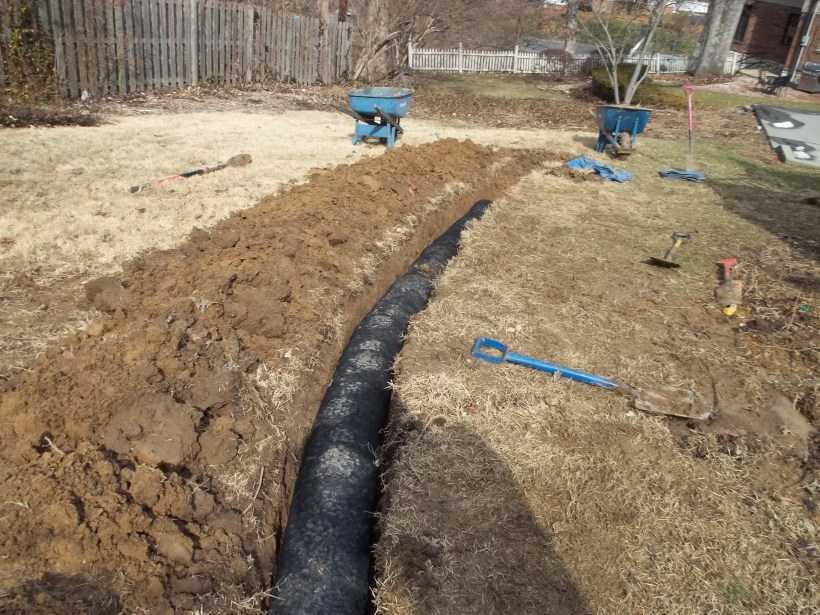

Дренаж газона

Подготовка проекта системы дренажа

Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

Внимание обратите на такие моменты:

• прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
• на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
• необходимо знать уровень залегания на вашем участке грунтовых вод;
• изучите состав и структуру почвы на участке на разной глубине;
• проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
• учитывайте особенности рельефа местности;
• дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
• учитывайте количество выпадающих осадков применительно к вашей местности.

Особенности точечного дренажа участка своими руками на глинистой почве

Дренажная система точечного типа прекрасно справляется с защитой отдельных зон территории от излишка влаги. Прежде чем сделать дренаж участка на глинистой почве, как правило, выявляются проблемные зоны, которыми могут быть:

• места размещения водостоков, ведущих с крыши дома;
• приямки дверные;
• зона въезда;
• терраса; точки, где осуществляется разбор воды, предназначенной для полива растительности.

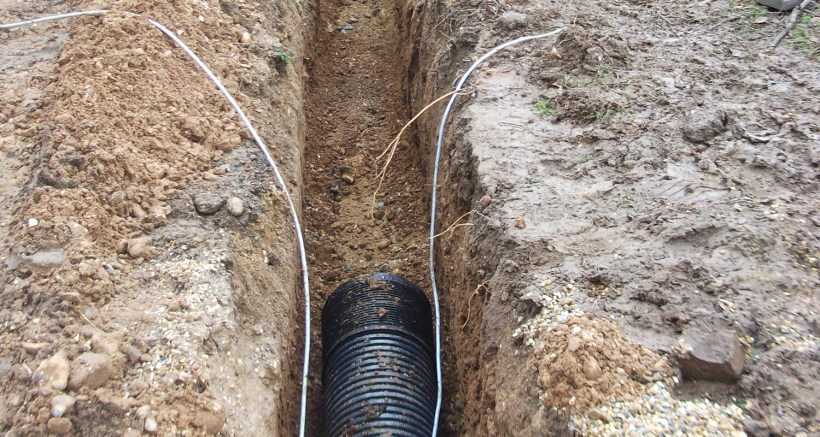

Укладка перфорированных дренажных труб в траншею

Для обустройства дренажа участка на глинистой почве используются следующие элементы (расценки на них размещены в таблицах выше):

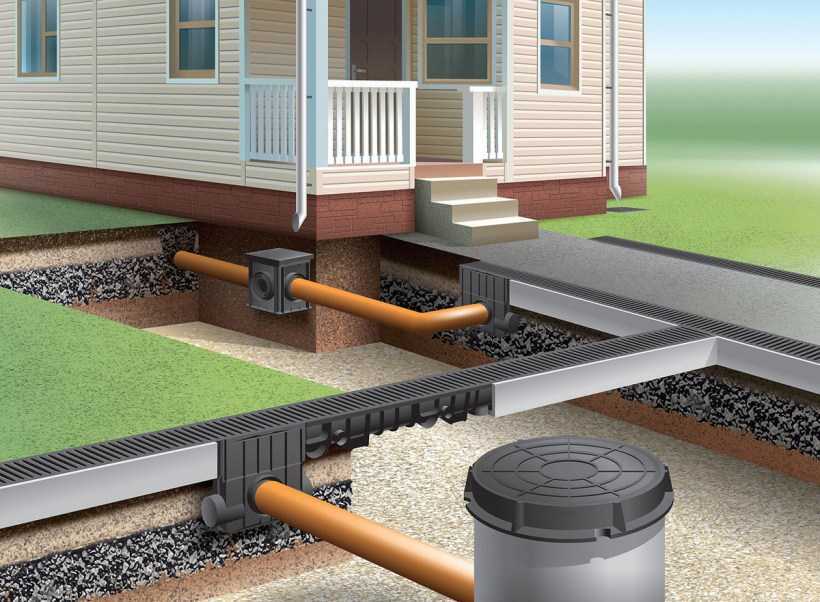

Элементы ливнеотвода

Схема поверхностного дренажа для участка включает в себя:

• водоприемные лотки, закрытые сверху решетками. В зависимости от места расположения могут быть изготовлены из стали, чугуна, керамики, пластмассы, бетона, полимерцемента. Устанавливаются обычно вдоль дорожек, дорог, домов, отмостки, тротуаров и т.д.;
• фитинги и соединительные элементы;
• точечные водоприемники с подсоединенной трубой или лотком устанавливаются обычно в месте слива воды из водосточной системы здания. Сверху водоприемники закрывают решеткой;
• дождевая вода собирается в колодцы и отводится в места слива точно так же, как и вода из глубинного дренажа.

На больших заболоченных участках встречается осушение с помощью канав, заполненных щебнем, и отводящих воду в сторону естественного водосбора. На компактных дачных участках такая схема не применима – для нее необходимо очень много места.

Разобраться во всех конструктивных элементах поможет фото дренажных систем на участке.

Виды дренажных систем

Дренаж дома своими руками можно сделать двух видов – открытый (поверхностный) и закрытый (глубинный). Чаще всего дачники выбирают первый вариант, поскольку он намного проще и дешевле. Хотя закрытая система более надежна и долговечна. У каждого варианта дренажных канав есть свои плюсы и минусы. Их нужно учесть при выборе.

Поверхностный дренаж участка

Открытая дренажная канава на участке представляет собой обычную траншею без верхнего перекрытия. Ее следует делать в наиболее опасных участках – низины и места с высокими грунтовыми водами, где скапливается много влаги и возможно подтопление. Плюсы такой системы очевидны:

1. Бюджетный вариант без особых затрат.
2. Сделать можно своими руками без специального оборудования.
3. Быстро отводит воду, предотвращая подтопление, заболачивание.
4. Можно красиво оформить, выложив камнем.
5. При необходимости можно воспользоваться недорогими услугами на заказ и сделать надежную канаву.

Недостатков тоже довольно много:

1. Дренажная канава на дачном участке быстро заиливается, засоряется.
2. Грунт размывается, есть угроза обрушения: чтобы избежать ее, необходимо своими руками сделать усиление стенок камнями и другими материалами.
3. Внешне открытая дренажная канава не всегда красиво смотрится.
4. Есть проблема с подъездом транспорта – для сооружения насыпи понадобится дренажная труба.
5. Если сделать открытую дренажную канаву на скорую руку, срок службы будет небольшим.

Открытая канава довольно быстро заиливается и разрушается

Глубинный дренаж

Поскольку поверхностная дренажная канава недолговечна, многие дачники предпочитают сделать своими руками глубинный дренаж. У такой системы водоотведения есть несколько преимуществ:

• длительный срок службы, надежность;
• закрытая канава защищает фундаменты и цоколи помещений, заборов от подтопления;
• внешняя привлекательность;
• въезд, проход по участку ничем не затруднен;
• экономия пространства – поверхность можно застелить газоном, разбить неглубокую клумбу или сделать грядку.

Но есть и недостатки. Сделать закрытую дренажную канаву своими руками на дачном участке возможно не всегда, поскольку:

• работа требует больших усилий;
• необходимы специальные материалы и оборудование;
• может понадобиться приезд бригады.

Общий принцип дренирования участка

Дренаж своими руками работает по принципу сообщающихся сосудов. Вода из почвы стекает в более низкие дренажные канавы, а в них по наклонной течет в сторону понижения. Поэтому при составлении плана нужно начало дренажных каналов располагать в самой высокой точке участка, а место стока воды – в самой низкой. Причем магистральная канава должна идти максимально прямо по направлению уклона, а боковые канавы могут иметь изгибы и идти под углом к основной ветке.

Уклон дренажа принято обозначать в десятичных дробях. Это число равно отношению перепада высот начальной и конечной точки участка дренажа к его длине. Например, значение 0.002 означает, что на каждый метр длины перепад высот должен составлять 2 см. Требуемый уклон зависит от типа поверхности водоотвода и объема стекаемой воды. Обычно эти значения берутся из СНиПа и для закрытой системы дренажа составляют 0.003 – 0.007. Для открытых канавок с земляными стенками уклон должен быть на порядок выше.

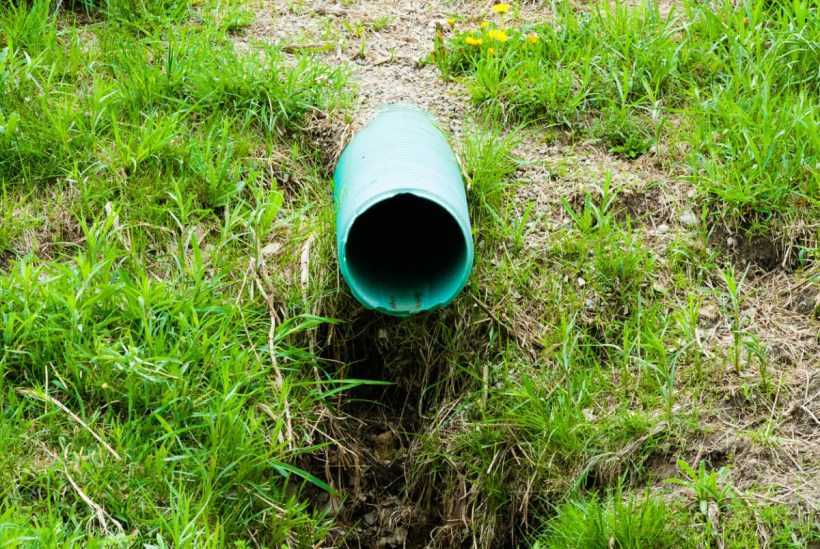

Слив дренажной воды обычно производится в более глубокую дренажную канаву, опоясывающую участок или проходящую вдоль прилежащей к участку дороги. Если участок находится ниже окружающей местности, то для слива воды используется специальная дренажная яма. После наполнения, вода из нее перекачивается в ближайшую сточную канаву или вывозится автомобилем-ассенизатором. На даче, дренажная яма своими руками сделанная может представлять собой большую пластиковую емкость, вкопанную на требуемую глубину.

На какой глубине расположить дренажные каналы

Глубина дна дренажных каналов должна располагаться ниже желаемого уровня обезвоживания земли. Для сада и огорода достаточно осушить слой земли на 40-60 см в глубину. А для защиты фундамента дренажные каналы должны располагаться ниже его подошвы.

Подводя итоги

После полностью обустроенной качественной системы какое-то время не стоит перемещаться по нему тяжелыми видами техники. Это необходимо , чтобы система не продавилась, соответственно не вышла из строя. Все строительные работы на территории загородного участка стоит завершить до создания дренажной системы, так как восстанавливать ее будет намного сложнее, чем потом создать что-то новое. Это распространяется на все виды почвы, а также не имеет значения, в какое время осуществлялась разработка качественной и функциональной дренажной системы.

Если некоторые моменты по обустройству дренажной системы не очень понятны, можно ознакомиться с данным видео.

При полном соблюдении определенных правил, связанных с установкой функциональной системы , можно гарантированно получить конструкцию, которая будет эффективно выводить с участка лишнюю влагу, полностью защищая его от неприятного заболачивания. Самостоятельно строить качественный дренаж на загородной территории своими силами вполне реально.
