Как обустраивается котельная в частном доме: нормы проектирования и устройства

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.

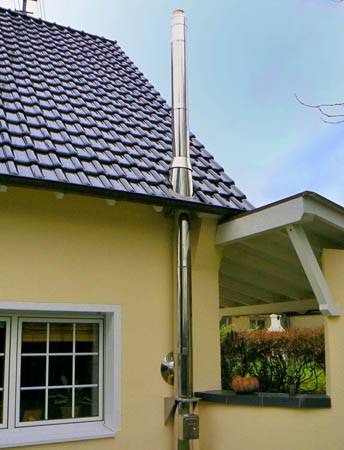

  • Дымоходная труба выводится сквозь крышу или стену.
  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

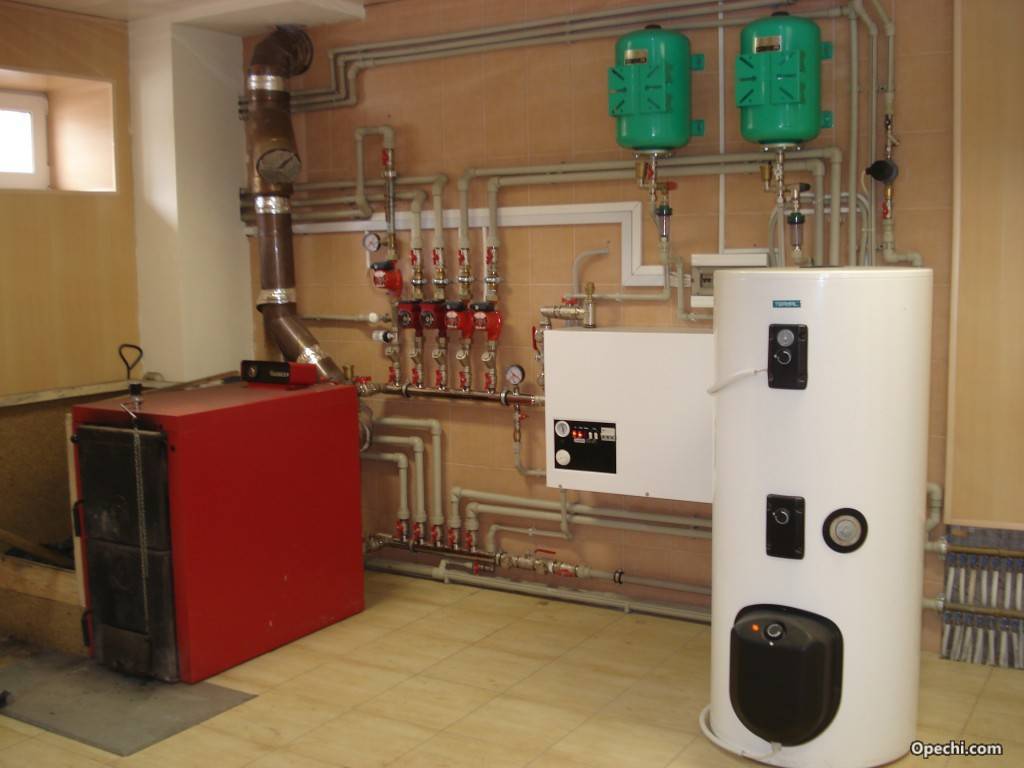

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Согласование проекта

Проект для котельной автономного теплоснабжения в частном доме – это пакет технической документации. Он должен быть разработан с соблюдением всех технологических норм и правил, действующих на 2021 год, в соответствии с нормативными документами.

Подготовленные проектные документы проходят процедуру согласования в госнадзорных органах

Подготовке необходимо уделить особое внимание: непрофессиональный проект не получит одобрения в пожарной инспекции, технадзоре и других органах

Начинать монтажные работы без согласования – незаконно.

Стоит отметить, что проектная документация требуется не только для нового объекта, но даже и в случае замены котельного оборудования в частном доме. И рассчитывать на быстрое самостоятельное решение всех вопросов не стоит: процедуры согласования достаточно затяжные.

Требования к крыше для возможности установки

При строительстве такого типа котельных необходимо предусмотреть выход напрямую на крышу. Выход к котельной из подъезда дома необходимо выполнять по маршевой лестнице. При угле уклона крыше дома более 10 % обустраивают ходовые мостики размером 1 м, с высотой перил не меньше 0,9 м.

Конструкции трапов и поручней нужно предвидеть из огнестойких стройматериалов. Суммарная нагрузка котельного оборудования не должна превышать расчет нагрузок на кровлю.

Положение котельного здания должно строиться с учетом ветровых нагрузок в климатической зоне размещения и учитывать удельные напряжения, заложенные при проектировании дома.

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Назначение системы дымоотвода:

  1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
  2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
  3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Сколько квадратов должна быть котельная в доме

Периметр данного помещения может быть произвольный, единственное, что следует учесть — это ширина проходов, которые должны быть была не менее 1 метра от котла до противоположной стены. По площади котельная в частном доме должна быть не менее 6 квадратных метров. Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются. Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки. Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

Требования и нормы

Если вы решили обустроить в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фотографии на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности во время работ по её обустройству.

  • помещение жилого дома, которое будет использоваться под котельную, обязательно должно иметь пассивную вентиляцию приточного типа. Например, над дверью, выходящей в смежную комнату, должен быть зазор или же решетка. Площадь отверстия зависит от мощности установленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования отопления с мощностью более 30 кВт — 250 кв. см;
  • в помещении должна быть устроена система вывода газа. Она создается через дымоход, если мощность устройств, установленных в помещении, не превышает 30 кВт. Также для вывода газов может использоваться и наружная стена. На фотографиях из инструкций можно увидеть, как должна устраиваться эта система;
  • в частный дом котельная монтируется на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также во время выполнения монтажных работ необходимо руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобство эксплуатации и ремонта;
  • когда в котельной выполняется установка газового оборудования, специалисты рекомендуют монтировать датчики, которые сигнализируют о нарушении норм природного и угарного газа. Кроме этого, должна быть форточка. Еще не помещает и фрамуга, которая позволит обеспечить экстренное проветривание.

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно. По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
Отопительный котел нуждается в отдельном фундаменте

При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.. Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Установка газового котла в частном доме: правила монтажа

Вариант установки настенного газового котла — до стены не менее 10 см

Чтобы выбрать место для установки газового котла, необходимо брать во внимание мощность котла. Итак:

Итак:

  • Если мощность котла не боьше 60 кВт, то его допустимо смонтировать на кухне, но с учетом некоторых правил.
  • Если его мощность превышает 60 кВт, но при этом не превышает 150 кВт, то котел необходимо разместить в отдельном помещении, не зависимо от того, на каком этаже оно находится.
  • При мощности котла в пределахот 150 кВт до 350 кВт его устанавливают в отдельном помещении, расположенном на первом или на цокольном этаже, в пристройке или в отдельно расположенной постройке.

Естественно, это совсем не означает, что котлы, мощность которых меньше 60 кВт не допускается располагать в отдельном помещении. Иногда, даже нужно, так как все элементы жизнеобеспечения размещаются в одном, достаточно удобном для обслуживания месте. Несмотря на это, придется учитывать размеры этого помещения. Размеры помещения, в зависимости от мощности котлов должны отвечать таким параметрам:

  • Котлы мощностью до 30 кВт монтируются в помещениях, объемом не меньше 7.5 м. кубических.
  • Для котлов мощностью от 30 до 60 кВт объем помещения не должен быть меньше 13.5 м. кубических.
  • Котлы мощностью от 60 до 200 кВт должны работать в помещениях объемом не меньше 15 м. кубических.

Следует обратить внимание, что имеется в виду не площадь помещения, а его объем. Если котел планируется установить на кухне, то здесь совсем другие требования – объем кухни не меньше 15 кубов, а потолки должны располагаться на высоте 2-х с половиной метров

Существуют также требования общего характера к помещениям, в которых планируется расположить отопительное оборудование.

Итак:

  • Независимо от характера помещения котельной, в нем должно присутствовать электрическое освещение. Площадь окон должна составлять на 1м. кубический не меньше 0.03 м. квадратных остекления. Опять же, не площадь окон с рамами, а чисто площадь стекла. При этом окна должны открываться наружу.
  • В окне следует предусмотреть наличие форточки или фрамуги.
  • Предусматривается наличие вентиляции, а также избавление от продуктов сгорания посредством монтажа дымохода. Маломощные котлы (до 30 кВт) можно оборудовать дымоходом, который проходит через стену.
  • Необходимо также предусмотреть наличие воды и наличие канализации.

Последние нормативные документы характеризуются наличием в н их еще одного общего правила. При мощности котла свыше 60 кВт и наличии контура горячей воды, потребуется установка датчика уровня загазованности, который отключает подачу газа автоматически при превышении уровня вредных газов в помещении.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Требования могут иметь существенные отличия, в зависимости от типа котельной и устанавливаемого в ней оборудования.

Котельная в частном доме на 180 кв.м. И теплый водяной пол. // Саша Багот

Watch this video on YouTube

Требования газовщиков к котельной в частном деревянном доме и иным постройкам при проектировании

Теперь сформируем список того, что в обязательном порядке потребуют при проверке. Сразу поясним, что если бойлерная уже действующая и активно эксплуатируется, а ошибки были выявлены во время проверки, это грозит серьезным штрафом. Кроме того, создается серьезная опасность для жизнедеятельности жильцов и нарушается пожарная безопасность.

Итак, на этапе создания проекта необходимо обратить внимание на следующие аспекты:

  • Размеры зоны. Указанные требования действуют для любого типа построек: дерево, кирпич, шлакоблок (всегда 15 М3). Меньше не допускается, а вот увеличение возможно. Причем если котел будет особо крупный, больше стандартного или Вы планируете разместить сразу два устройства, то комната должна быть соответствующей величины;

  • Максимальный предел количественного фактора оборудования. Это относится именно к бойлеру. Не больше двух одновременно, иначе понадобится вторая пристройка;

  • Наличие проходов. Один на улицу, один в помещение. Объединить их в виде какого-то открытого коридора нельзя. Если есть отдельная котельная в частном доме, требования всегда четко одинаковые – вход и выход;

  • Двери не должны блокировать друг друга, а также обязаны открываться наружу;

  • Огнеупорное покрытие при отделке поверхности (особенно стен). Не допускается использование горючих материалов. То есть, обычными бумажными обоями оклеить явно не получится. Как и закрыть всю поверхность необработанной вагонкой;

  • Функционирующий счетчик. Прибор должен всегда демонстрировать актуальную информацию;

  • Возможность наладки. А значит, доступ ко всем частям устройства в любой момент времени. Захламлять пространство запрещено, если с какой-то стороны к аппарату нельзя подойти – это нарушение;

  • Наличие окон, которые имеют механизм для простого открывания. А также форточку, которую желательно держать открытой;

  • Дымоход, если он требуется по эксплуатационным нормам. А также корректно сконструированный вывод. Не всегда позволен вывод через стену, к примеру;

  • Наличие правильно построенной вентиляции. В зависимости от типа бойлерной понадобится естественная или принудительная.

Главный аспект – это габариты. Ведь размер помещения для газовой котельной в частном доме, требования СНиП, минимальная площадь – это проверяется в первую очередь. Укладываемся в 15 кубов.

Часто забывают, что вес бойлера тоже имеет значение. Если он превосходит 200 кг, то уже считается слишком тяжелым для пола. Для него формируется отдельный фундамент, на котором его и положено располагать. Взвешивать его не будут, конечно, но для любой марки указаны весовые параметры, в том числе, при заполненном водой режиме во время эксплуатации. Учтите, что 200 кг – это совокупный вес, а не просто 200 литров максимальной загрузки.

Система удаления дыма

  • Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
  • В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
  • Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
  • Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Котельная в частном доме в отдельном помещении

Отдельное помещение требуется тогда, когда мощность котла больше 60 кВт, но не превышает 200 кВт, при этом данное помещение должно быть оборудовано огнеупорной перегородкой с уровнем огнестойкости порядка 45 минут. Под подобные характеристики попадает кирпич, шлакоблок и легкий бетон, не говоря уже о тяжелом бетоне.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Следует напомнить, какие требования предъявляются к таким помещениям:

  • Объем помещения не меньше 15 кубов.
  • Высота потолков не меньше 2.5 метра при мощности до 30 кВт и от 2.2 метра при меньшей мощности котла.
  • Наличие окна с фрамугой, а также площади остекления не меньше 0.03 м. квадратных на один куб. метр объема.
  • Вентиляция должна в течение часа троекратно осуществлять обмен воздуха.

В том случае, если котельная размещается на цокольном этаже или в подвале, требования более жесткие, и на каждый один киловатт мощности придется прибавить по 0.2 куба с учетом обязательных 15 кубов. Стены также должны быть выполнены из материалов, которые не пропускают газ и пар. Если планируется установка оборудования мощностью от 150 до 350 кВт, то придется обеспечить котельную отдельным выходом на улицу. Допустимо, чтобы выход был связан с коридором, который ведет на улицу.

Как правило, помещения для обустройства котельной в жилом доме выбираются с ориентировкой на удобство обслуживания, поэтому они значительно превышают все требования.

Пристроенные котельные помещения: требования

К таким помещениям применяются предыдущие требования, плюс несколько новых.

Пристройка делается из негорючего строительного материала

Итак:

  1. Пристраивается помещение на сплошном участке стены с таким расчетом, чтобы дистанция до ближайших окон и дверей составляла не меньше 1 метра.
  2. Для строительства используется негорючий материал, в виде кирпича, шлакоблока или бетона.
  3. Стены пристройки не связываются со стенами жилого дома. Другими словами, придется пристройку обеспечить отдельным фундаментом, а также четырьмя стенами.

На какой нюанс необходимо еще обратить внимание. Если котельная пристраивается к уже построенному дому, а подходящего помещения нет и при этом высота потолков не позволяет устанавливать котельное оборудование, то организация поможет решить данную проблему, потребовав увеличения площади остекления

Если дом только строится, то придется выдержать все нормы, иначе проект не будет согласован ни в коем случае. К пристроенным котельным требования предельно жесткие, поэтому придется выдерживать все характеристики.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

  • при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
  • от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
  • от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

  • для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
  • от 30 до 60 кВт — 13,5 м3;
  • от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Проектирование котельной

Проектирование и монтаж оборудования котельной – самый важный этап в процессе ее строительства.

Чтобы избежать ошибок, которые могут обернуться для Вас финансовыми потерями, правильным решением будет обратиться в специализированную проектно-монтажную организацию (далее – подрядчик) этого профиля. Необходимо помнить, что подрядчик должен иметь все разрешительные документы на выполнение проектно-монтажных работ по строительству котельной. Вместе с подрядчиком Вы составите так называемое “техническое задание”,- перечень Ваших пожеланий к устройству котельной.

На основании технического задания специалисты могут предложить инженерные решения по строительству котельной, составят технико-экономическое обоснование, помогут при оформлении технических условий, разработают проект, рассчитают нагрузки на отопление, горячее водоснабжение (ГВС) и т.д.

План котельной

Пример “общих указаний” к проекту котельной

Эта же организация – подрядчик может выполнить согласование и регистрацию проекта в соответствующих государственных органах.

В последующем, при Вашем желании, подрядчик может обеспечить комплектацию котельной оборудованием, ее монтаж, пусконаладочные работы, сдачу в эксплуатацию и сервисное обслуживание.

В зависимости от Ваших возможностей, квалификации и понятия вопроса, объем работ, выполняемых подрядчиком можно заказать от «нуля» до сдачи «под ключ», или на этап проектирования и согласования с органами надзора необходимых документов. При этом Вы оставляете за собой право выполнять строительство помещения котельной (если это отдельно стоящая или пристроенная котельная), монтажа оборудования и пуско-наладочные работы. Можно рассматривать и другие варианты с объемом подрядных работ этих организаций. То есть, подойти к привлечению квалифицированных специалистов дифференцированно.

В общем виде проектирование котельных делится на этапы:

  • получение технического задания;
  • расчет и подбор основного оборудования;
  • выполнение рабочих чертежей котельной;
  • выполнение пояснительной записки;
  • согласование и сдача проекта.

Стандартный проект котельной состоит из следующих частей:

  • пояснительная записка (ПЗ);
  • теплотехническая часть (ТМ);
  • электрика и освещение котельной (ЭО);
  • автоматика безопасности, регулирования и контрольно измерительная аппаратура (КИП);
  • внутреннее газоснабжение котельной (ГСВ)
  • водопровод и канализация котельной (ВК);
  • отопление и вентиляция котельной (ОВ);
  • перечень мероприятий по оценке воздействия на окружающую среду (ПМ ООС);
  • узлы учета тепловой энергии (УУТ);
  • пожарная и охранная сигнализации (АСУ).

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

  • используют природный или сжиженный газ;
  • вырабатывают не только тепло, но и горячую воду;
  • содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
  • содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.
Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной

Топочная для твердотопливного котла

Котлы, греющие ваш дом теплом от сгорающих дров, угля или пеллет, никто из органов госнадзора не контролирует. Поэтому вы можете не переживать, что кто-либо придет и оштрафует вас за неправильную схему установки этого оборудования. Но, надо соблюдать элементарные правила монтажа для соблюдения норм пожарной безопасности и эффективной работы оборудования:

  1. Расстояния до стен (особенно из горючего материала) должны быть не менее 30 см – для удобства обслуживания.
  2. Перед котлом необходимо положить большой лист железа – если из камеры сгорания выпадет уголек, то вы должны быть защищены таким образом от пожара.
  3. Если стены из легко воспламеняемого материала, то их надо обшить металлом.
  4. Вентиляция выполняется по тем же правилам, что и для газовых котлов (см. выше)
  5. Основной дымоход надо дополнительно газоизолировать, в отличие от дымоходов газовых котлов. Здесь продукты сгорания – угарный газ – несут опасность для здоровья человека.
  6. Организовывая такую котельную своими руками не жалейте площади — 8-10 м2 вполне хватит для жилого дома до 200 м2. Не стоит устраивать (планировать) в данном помещении склад топлива (даже для недельного запаса) – современные котлы длительного горения могут загружаться раз в 3-7 дней и эффективно отапливать ваш дом.

Расположение элементов твердотопливного котла

Монтаж оборудования

Монтаж начинается после согласования документов в газовом хозяйстве

Монтирование начинают с расстановки оборудования на плане либо схеме и выделения зон, где будут размещаться системы отопления, канализации, водоснабжения холодного и горячего типов. Следующим этапом становится установка инженерных систем внутридомового типа, все вводы внутрь котельной монтируются в зависимости от расположения приборов. Котлы подключают к распределительным коллекторам и устанавливают дополнительные агрегаты. Установкой всех систем и элементов должны заниматься профессионалы, имеющие соответствующее разрешение, соблюдающие нормы СНиПа 89.13330 либо 89.13330.2012 и рекомендации из инструкций Сидельковского, Юреневого, Третьяка и Роддатиса.

Обустройство помещения бойлерной

Котельная либо бойлерная представляет собой комнату, в которой устанавливают большое количество приборов с целью организации горячего водоснабжения и отопления. В нем должен стоять основной котел, бойлер, распределительный агрегат, гидроаккумулятор и детали системы безопасности. Лучшим выбором станет комната с площадью не меньше 6 кв.м., предельным объемом в 15 куб.м., с высотой потолка не меньше 2,5 м, стенами и полом, сделанными из негорючих веществ.

Тип контура отопления

Немалую роль играет тип контура отопления, то есть циркуляция теплоносителя. Движение жидкости имеет пару способов:

  • вода циркулирует от нагрева котла, поднимаясь к верху;
  • циркуляция принудительно усиливается за счёт специального насоса. Такие приборы, как правило, бывают настенными и насос включён в систему. Если он отсутствует, его можно монтировать в нижнюю часть самостоятельно.

На фото газового котла показаны два типа:

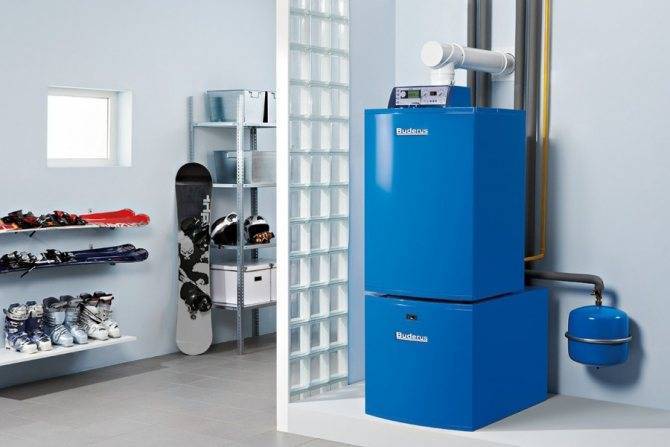

Напольный устанавливается непосредственно на пол, но такая система требует отдельного помещения и дымохода. Данное оборудование имеет довольно большой вес, поэтому требует установку на прочное бетонное, либо железное снование.

Как достоинство можно отметить высокую мощность и результативность работы, простой уход и обслуживание, широкий ряд моделей, работу на разнообразных видах топлива. При этом, многие модели не нуждаются в электрическом заряде.

Такая конструкция отличается: небольшой весовой категорией (максимум 50 килограмм), высокой степенью автоматизации, простотой в применение, бесшумной работой, отсутствием отдельного дымохода. При этом, котёл на стене не может одновременно полноценно прогреть как помещение, так и воду. Он ограничен в уровне мощности и зависит от подачи электрической энергии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
