Канализация в квартире своими руками: правила внутренней разводки и монтажа

Допустимые расстояния

Если водопроводная и канализационная системы разрабатываются самостоятельно, то это не значит, что требованиями СНиП можно пренебрегать. При строительстве канализации и водопровода должны быть учтены минимальные расстояния, регламентируемые нормативным документом.

При строительстве расстояние между сетями водопровода и канализации должно соответствовать минимальным значениям СНиП. СНиП требует, чтобы расстояние по горизонтали между водопроводом и канализацией было не менее 1, 5 м. При этом расстояние по вертикали между водопроводом и канализацией должно быть не менее 0,4 м. Учитывая диаметр и материал трубы, расстояние от водопровода до канализации составит 1,5-5 м.

Согласно СНиП, расстояние между вводом водопровода и выпуском канализации также должно быть учтено при строительных работах. Поэтому перед началом устройства канализации нужно обязательно изучить нормы и требования СНиП.

Чтобы знать, как провести канализацию в квартире, не нарушая требования нормативных документов, нужно систематически интересоваться актуализированными редакциями СНиП.

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

Выбор материала

Трубы пластиковые канализационные

Канализация в квартире монтируется из пластика, с чугунными трубами работать сложнее. Используются полимерные трубы трех видов: поливинилхлоридные, пропиленовые и полиэтиленовые. Эти изделия похожи по внешнему виду и свойствам:

  • гладкая поверхность, на которой не накапливаются отложения;
  • прочность, стойкость к коррозии;
  • легкий вес;
  • долговечность;
  • монтаж не требует сварки.

Переходники на канализационные трубы

Для соединения труб необходимы специальные элементы: отводы, тройники, переходы с металла, манжеты. Лучше приобретать весь необходимый материал от одного производителя, это гарантирует точность совпадения всех диаметров. Герметизация стыков потребует силиконовой смазки, ее также покупают заранее. Итак, для работы нам будут нужны:

  • пластиковые трубы диаметром 50 и 110 мм;
  • фитинги;
  • уплотнительные манжеты;
  • хомуты из пластика, выбранные по сечению труб;
  • ревизионный люк, который устанавливается на общий стояк;
  • силиконовый герметик.

Инструменты:

  • перфоратор;
  • болгарка;
  • молоток;
  • ножовка;
  • зубило;
  • разводные ключи различного размера.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

  • Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
  • Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
  • Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
  • Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
  • Независимо от способа соединения труб места стыковки необходимо обезжирить.
  • Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
  • Соединение элементов трубопровода выполняется по потоку.
  • Не допускается расположение стыков внутри стен и перекрытий.
  • Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

  • теплопроводность на низком уровне;
  • монтаж не составляет большого труда;
  • высокая надежность в эксплуатации;
  • доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

  • прибор учета потребления воды – водомер;
  • регулирование движения потоков воды осуществляется раздельными вентилями;
  • для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
  • в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
  • устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
  • в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
  • компенсатор;
  • если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
  • для стояка обязательно монтируется ревизия;
  • все места соединений рекомендуется обрабатывать герметиком;
  • цемент.

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

  • установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
  • устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.


Внешняя


Внутренняя

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика для дома. Размеры септика для частного дома.

Watch this video on YouTube

Главное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

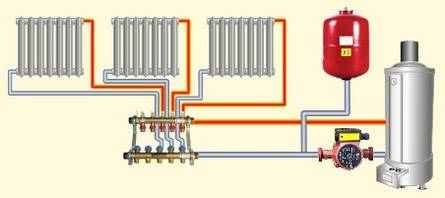

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Составляем схему

Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

Рисунок 1. Схема водопровода (кликните для увеличения).

Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:

  • точки водоразбора с наименованиями приборов подключения;
  • трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
  • распределительные и запорно-регулирующие устройства;
  • аварийная автоматика;
  • водомерные приборы.

Последовательность

Для установки эффективной, и правильно построенной канализационной системы требуется создать схему разводки канализации в частном доме. При наличии нескольких этажей все горизонтальные участки следует свести к одному стояку. Это позволит создать единую канализационную систему.

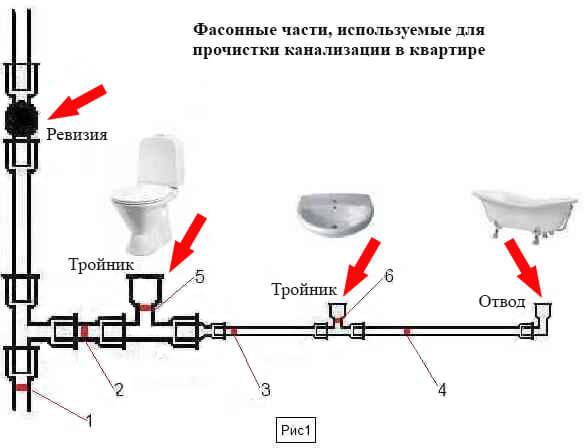

В местах соединения вертикали и горизонтали устанавливается тройник или крестовина. Выбор соединительного элемента зависит от планировки. Требуется обеспечить достаточный уклон для наружной канализационной системы. Для создания большей мощности смыва, рекомендуется использовать насос. На тройник следует монтировать вертикальные пластиковые трубки, высота подбирается соответственно параметрам используемого сантехнического прибора.

Назначение гидрозатвора в системе

Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб по высоте. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.

Чтобы избежать пересыхания гидрозатвора, в сливные отверстия перед отъездом наливают немного растительного масла. Оно образует пленку и тем самым не дает жидкости испаряться. В унитазах и биде изначально имеются гидрозатворы.Для подсоединения кухонных моек, душевых кабинок, ванн и раковин к канализационной системе используют сифоны, на которые возложены двойные функции:

  • гидрозатвора;
  • соединительного элемента между трубой и сантехническим прибором.

Решение вопроса, как сделать канализацию в квартире, относится к важному этапу подготовки к проведению ремонтных работ. Но для этого нужно иметь четкое представление о том, как функционирует канализационная система в процессе ее эксплуатации

Можно ли экономить на услуге по замене канализации?

Многие считают, что замена канализационной трубы, не такая уж сложная работа и доверить ее можно сантехнику-самоучке или никому не известной фирме, дабы немного сэкономить. Есть много организаций, предлагающих свои услуги в сфере сантехнических работ, но не каждая может выполнить их качественно и с гарантией.

Неквалифицированные сантехники допускают небрежности в работе, делают работу долго, не организованно и замена канализационной трубы в квартире превращается в «стихийное бедствие». Последствия такой некачественной работы могут быть самыми разными. Это и возможные протекания из-за не правильного соединения труб, зловония, распространяющиеся по квартире и потребность в повторном монтаже. Тогда стоимость замены канализационных труб будет намного выше.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Монтаж канализации

Монтаж канализации можно начинать после фиксации герметиком новой резиновой манжеты в раструбе тройника. Нужно иметь в виду, что цена замены канализации в квартире будет зависеть от выбранного материала.

Для установки канализационной системы лучше приобрести пластиковые трубы. Доступная цена, легкий вес и простота монтажа – главные преимущества этих труб.

Особенности монтажных работ:

  1. Установка унитаза. Чтобы соединить унитаз с канализацией, понадобятся ПВХ трубы диаметром 110 мм.
  2. Выполнить максимально плавный переход к трубам, диаметр которых равен 50 мм.
  3. Сделать «мостик», диаметр которого будет равен 100-150 мм. И далее выполнить переход на трубу диаметром 50 мм, прочно фиксируя все места соединений.

Вся канализационная система собирается очень просто. Нужно лишь соединять через прокладки канализационные трубы. Прокладки гарантируют отличную герметичность. На всякий случай можно воспользоваться силиконовым герметиком.

Кстати, схема канализации в хрущевке гораздо проще, чем в новостройках. Она имеет два элемента: стояк и внутреннюю разводку. Стояк является главной трубой системы водоотведения, а внутренняя разводка – это канализационный трубопровод в помещении. Особенность хрущевской канализационной системы – сточные воды должны передвигаться к основному стояку самотеком.

Устройство канализации в типовых квартирах

В большинстве домов, построенных до 1990 года, в планировке кухня располагалась рядом с санузлом или ванной, поэтому разводка канализации в квартире проводилась по единой системе канализации.

Разводка начиналась с кухни и проходила через ванную комнату/туалет, где вливалась в общий стояк. Верхняя часть стояка выходит на крышу, что обеспечивает хорошую вентиляцию всей системы.

Устройство канализации в квартире выполняет простую функцию доставки воды из канализационного стока в общий канализационный стояк всего дома.

Специфика канализационных систем  обусловлена самотечным движением сточных вод, без помощи создания дополнительного давления. Эта особенность является определяющей во всей инженерии систем внутренней канализации.

Для бесперебойного течения воды по внутреннему трубопроводу его прокладывают под уклоном, угол уклона канализационной трубы рассчитывается специалистами-сантехниками. Трубы имеют равномерный уклон по длине, в противном случае в местах изгибов будут постепенно накапливаться отходы, а это приведет к засору и будет значительно затруднять прочистку.

Со временем из-за грязи стенки канализационных труб постепенно внутри зарастают, что уменьшает их внутренний диаметр, и опять – засор, ремонт канализации в квартире.

Схема канализации многоквартирного дома  предполагает в каждой квартире обслуживание не одного, а нескольких сантехнических приборов.

Возникает необходимость во введении  разветвленной сети, каждое ответвление которой отвечает определенным параметрам уклона. Здесь важна точность и инженерный грамотный расчет.

Только специалисты смогут ответить на вопрос, как провести канализацию в квартире, чтобы она служила бесперебойно весь эксплуатационный для дома срок.

В местах присоединения мойки или унитаза к трубе, проходящей через кухню, туалет или ванную предусматривают специальные отверстия, через них и производится периодическая чистка канализационных труб внутри квартиры. В длинных прогонах системы труб это необходимо, на коротких участках этого не делают.

Прокладка канализации в квартире предполагает наличие  гидрозатвора или водяной пробки.

Принцип их действия максимально простой: труба имеет изгиб, благодаря которому после слива остается какое-то количество стоков, которые полностью перекрывают диаметр трубы. Создается естественное препятствие для проникновения канализационных газов, и они не попадают в квартиру. При последующем сливе вода снова остается в изгибе.

Сифон устанавливается под раковиной или мойкой в кухне и соединяется с канализационной трубой и сантехническим оборудованием. Это и есть гидрозатвор.

Такое нехитрое изобретение предохраняет жителей многоквартирных домов от посторонних канализационных запахов. Обычно засорению подвергается участок системы от мойки до ванны.

Там откладываются главным образом жировые вещества, попадающие  после мытья посуды. Гораздо более серьезной проблемой становится засор участка  унитаз — центральный стояк, который возникает, когда люди начинают пользоваться унитазом как мусоропроводом.

От возникающей пробки все жидкие отходы поднимаются в квартиру, а их излишки заливают соседей.
