Установка сантехники своими руками: классические схемы разводки и инструкции по монтажу

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

  • стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
  • для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

  • теплопроводность на низком уровне;
  • монтаж не составляет большого труда;
  • высокая надежность в эксплуатации;
  • доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

  • прибор учета потребления воды – водомер;
  • регулирование движения потоков воды осуществляется раздельными вентилями;
  • для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
  • в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
  • устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
  • в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
  • компенсатор;
  • если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
  • для стояка обязательно монтируется ревизия;
  • все места соединений рекомендуется обрабатывать герметиком;
  • цемент.

Порядок разводки и технологические нюансы

Рассмотрим основные этапы разводки водопроводных труб.

Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
После них монтируются счетчики, как приборы учета.
За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.

Как правильно установить ванну: монтаж своими руками (с видео)

Начинать монтаж ванны своими руками следует со сливной системы, особенностью которой является то, что на дне располагается слив, а в верхней части борта — перелив. Систему типа «слив — перелив» можно приобрести вместе с сифоном или в комплекте собственно с ванной.

Перед тем как правильно установить ванну, в сливное отверстие вставляется сливная решетка, на воронку снизу устанавливаются уплотнительное резиновое и прижимное металлическое или пластиковое кольца. Решетка закручивается болтом, при этом необходимо проследить, чтобы прижимное кольцо не сместилось. Тройник с прижимной гайкой накручивается на наружную резьбу прижимного кольца, а затем ставится уплотнительное кольцо. Тройник располагается таким образом, чтобы боковой отвод был повернут к стене. После этого нужно вставить решетку перелива в переливное отверстие так, чтобы отводная труба конструкции была направлена вниз. Затем отводную трубу соединяют с тройником — сверху посредством рукава, отрезав его верхнюю часть и надев на трубу, а снизу с помощью навинчивания резьбовой гайки с трубы на резьбу тройника.

Прикрепив ножки, можно вносить ванну в помещение санузла и устанавливать ее на место. При изготовлении сантехнических изделий предусматривается уклон дна, который обеспечивает естественный сток воды в сливное отверстие. Для большей устойчивости ванны следует подтянуть нижнюю стопорную гайку на регулировочных болтах ножек изделия.

Далее устанавливается сифон. Для этого нужно извлечь тряпку из канализационного раструба и поместить в него уплотнительное кольцо с внешним диаметром 70 мм. Затем в кольцо вставляется отводная труба сифона, а ее верхний конец прикручивается к тройнику.

Посмотрите видео «Монтаж ванны своими руками» перед тем, как приступать к её установке:

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим. С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле

Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено. Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

Ориентироваться можно на такую схему:

  • Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
  • Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
  • Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
  • Унитаз. Подключается холодная вода и канализационная магистраль.
  • Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе. Все размеры должны быть точно соблюдены

Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение

Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет твердого решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам и в таком же, как у схемы помещения масштабе строится схематическое изображение каждого сантехнического прибора. Затем оно вырезается, и полученные фигуры можно как угодно располагать на схеме помещения, добиваясь оптимального расположения приборов.

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров. Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет. Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть наклонным или прямым, а так же направляться в сторону пола или стены. Нетипичным может быть подключение и у душевых поддонов и ванн. Развязки их слива могут быть выполнены самым разным образом. Все эти особенности необходимо учесть еще на этапе проектирования.

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной. Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.

С чего начать

Первым этапом организации инженерных коммуникаций в санузле является грамотная разработка проекта. Изначально необходимо определиться с видами и количеством сантехнического оборудования и выбрать оптимальные места расположения для каждого прибора (унитаза, биде, умывальника, ванны или душевой кабины, стиральной машины, полотенцесушителя и пр.).

На основании этих данных создается схема разводки горячей и холодной воды. Для раздельного санузла потребуется два отдельных проекта. Подробный план поможет не только максимально точно рассчитать, сколько и каких расходных материалов потребуется, но и правильно рассчитать параметры и алгоритм работы всей системы с учетом функциональной нагрузки сантехнических устройств и потребляемого ими объема воды.

5 Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

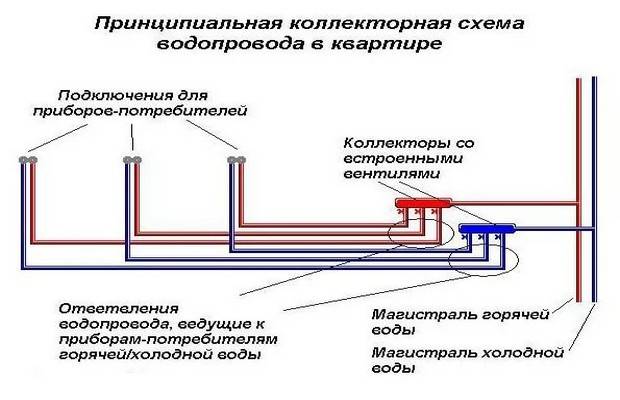

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

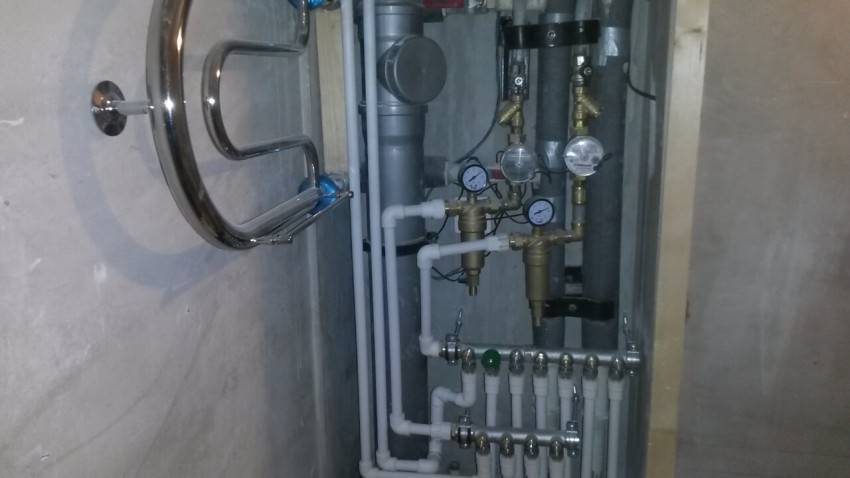

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

Подбираем подходящую схему подключения:

  • С использованием проходных розеток.
  • Открытая (все коммуникации видны)
  • Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
  • Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
  • Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

  • короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

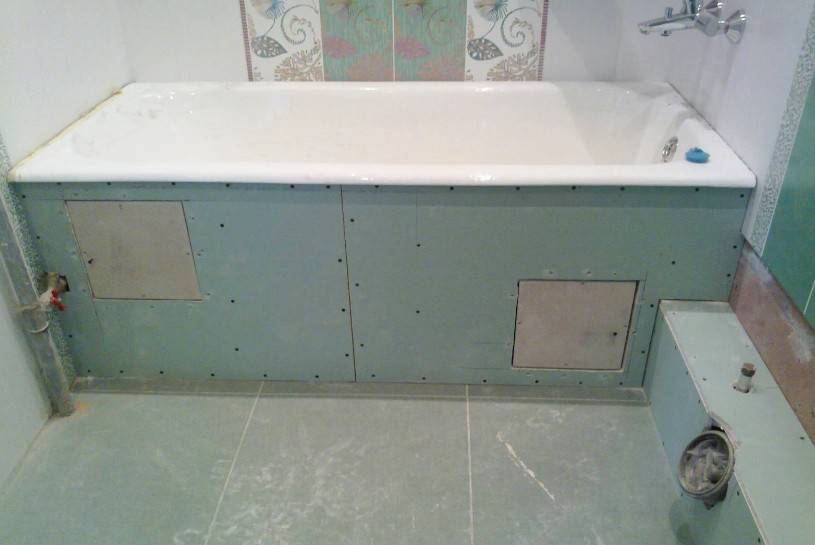

    Разводка труб в коробе.

  • фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

    Маскировка инженерных сетей фальш-панелью.

  • полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

    Укладка труб в штробах.

  • укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

    Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

ХарактеристикиТип скрытой установки
коробфальш-панельштробыстяжка
полезный объем помещенияуменьшается незначительноснижается намногоне изменяетсяснижается
трудоемкость работнизкаясредняяочень высокаявысокая
качество интерьерасреднеевысокое
доступ к коммуникациямчерез ревизионный люк
совместимость с инсталляциями+
наличие мокрых процессов+
сдача под ключ1 день2 дня2 – 3 днянеделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

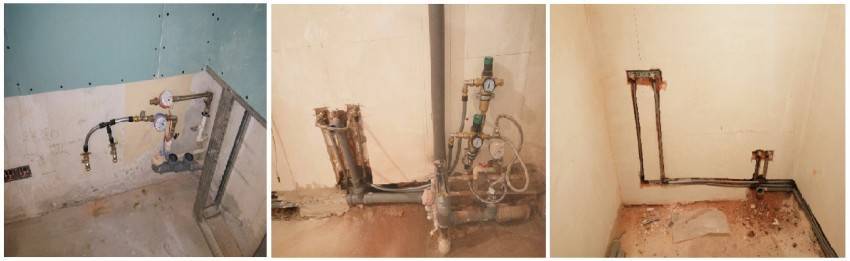

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

  • позади ванны трубы уложены открытым способом;
  • стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

    Короб для стояка.

  • инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
  • для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

    Водорозетка для стиральной машинки.

  • для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

    Двойная водорозетка.

  • патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

    Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Применение труб REHAU

Всемирно известная компания REHAU выпускает высококачественные трубы и комплектующие, с их помощью легко и просто можно смонтировать водопровод рехау в доме

Важно, что для монтажа труб нужно использовать только инструмент компании REHAU. Это специальные клещи с насадками под нужный размер и натяжка для надежной фиксации муфт

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме

Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме. Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу.

Установка умывальников разного типа

Место установки умывальника во многом зависит от типа его конструкции, размера и места расположения систем коммуникации. Прежде чем установить сантехнику в ванной, нужно ознакомиться с её размерами, учитывать общепринятые стандарты и средний рост каждого члена семьи. Самая распространённая ошибка, когда сначала укладывают трубы в стену, а потом решают, как скрыть сантехнику в ванной и пытаются подобрать умывальник или унитаз нужной конструкции.

На сегодняшний день существует несколько самых распространённых моделей умывальников, которые различаются по типу установки и конструкции. К таким моделям относят:

  • умывальники подвесного типа, устанавливаемые на стену через специальные отверстия в чаше или на специальные кронштейны;
  • умывальники с тумбой или «мойдодыр», который одновременно является частью мебельного интерьера;
  • умывальник устанавливаемый на специальном пьедестале, он же называется «тюльпан».

Ниже прилагаем стандартные размеры сантехники в ванной комнате, которые нужно учитывать при планировании пространства.

Стандартные размеры основных типов умывальников

Например, умывальники подвесного типа рассчитаны на канализационный выход в стене, в то время как изделия типа «тюльпан» или «мойдодыр» могут устанавливаться с канализацией, выходящей из пола. Установка должна проводиться таким образом, чтоб она давала свободный доступ ко всем основным коммуникационным узлам, давая возможность проводить ремонт сантехники в ванной или техническое обслуживание.

Разводка холодной и горячей воды

Как уже говорилось выше, есть два вида монтажа – открытого типа, когда трубы прокладываются поверху и скрытого типа, если трубы проходят сквозь стены и скрыты полом или керамической плиткой.

У каждого типа есть свои достоинства и недостатки. Преимущество открытого монтажа труб заключается в том что всегда открыт доступ к ремонтным работам. Но этот вид монтажа выглядит не очень эстетично. При закрытом монтаже трубопровод скрыт, однако, доступ для ремонта зачастую трудноосуществим.

Монтаж подводки

Остановимся подробнее на закрытом монтаже подводки холодной и горячей воды

Для начала нужно приготовить каналы для монтажа трубопровода. Это достигается путём штробления стен, если дом кирпичный. Ни в коем случае нельзя касаться несущих стен. Помните об этом.

Затем нужно выбрать материал труб, которые вы будете прокладывать:

  • Полипропиленовые трубы PN 16 и PN 10 цифры обозначают давление в атмосферах. Эти трубы идут для подачи холодного водоснабжения.
  • PN 20, PN 25. Эти трубы предназначены для подачи горячей воды.

Соединительные фитинги нагреваются специальным паяльником, сантехники его называют «утюг», продаётся он в специализированных магазинах

В эксплуатации очень удобен, только нужно помнить о мерах предосторожности

  • Полиэтиленовые трубы – используются для прокладки под тёплым полом или в земле, при открытой или наружной разводке. PE-PT- молекулярное уплотнение.
  • ПНД — изготовляется из полиэтилена низкого давления.
  • Для скрепления труб между собой используется специальный пресс, скажу сразу – оборудование и трубы очень дорого стоят и ударят по вашему бюджету.

Знаю людей, кто ещё использует для монтажа металлические трубы. Но они неудобны в обслуживании, а для их монтажа нужен профессиональный сварщик.

Остановимся на полипропиленовых трубах, так как их удобно монтировать, соединять между собой, эти трубы долговечны и стоят недорого.

О монтаже металлопластиковых можно прочитать тут.

Требования к сборке конструкции:

  • 1. Запастись фильтрами.
  • 2. Трубы в стене ни в коем случае нельзя стыковать резьбовым соединением.
  • 3. После монтажа напор воды должен оставаться под контролем.

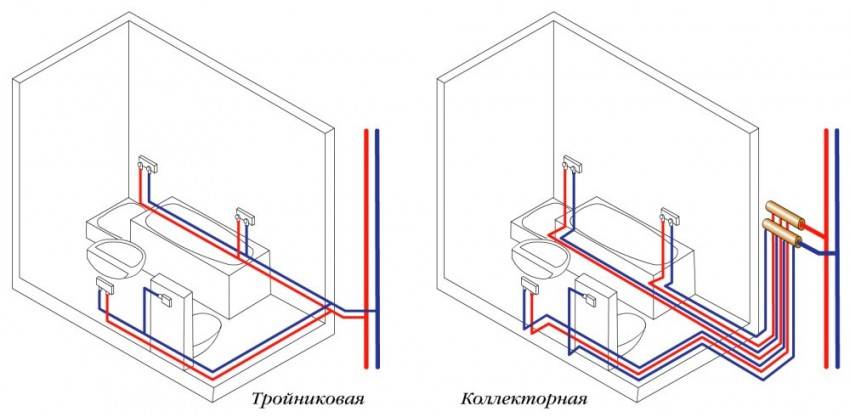

Различают два вида разводки:

  1. — коллекторный
  2. — тройниковый

Первый вид самый надёжный и самый сложный в исполнении. При выполнении монтажных работ каждый стояк с холодной и горячей водой подключается к отдельному прибору. Это делается для равномерного распределения напора воды на каждый установленный прибор.

При тройниковом варианте разводки водопроводных труб на каждом отводе устанавливается запорный кран. Какой вариант выбрать, решайте сами.

Внутренняя разводка:

  • Устанавливаем стояки. Монтаж начинаем вести из нижней точки, последовательно поднимаясь наверх. Раструбы кладём всегда верхней стороной.
  • При монтаже сразу устанавливаем фитинги – тройники. Места, где будут находиться фитинги, находятся под угрозой засора, обеспечьте к ним беспрепятственный доступ.
  • Ставим отводные линии, их подключают к установленным стоякам от сантехнических удобств: унитаз, раковины, ванны.
  • Не забываем об уклонах – трубы окружностью 50 мм — 3 см на один погонный метр, 110 мм – 2 см на погонный метр.

Чем меньше диаметр сантехнических удобств, тем дальше мы должны располагать их от стояка. И наоборот. Самым большим диаметром обладает унитаз – 110 мм, его всегда устанавливают максимально близко к точкам водоотдачи. Сливной бачок располагается вертикально.

Порядок монтажа

  1. Лучше всего начинать монтаж от системы общего водоснабжения. Желательно сразу установить вентили. Ещё лучше шаровые краны.
  2. Независимо откуда будет подаваться вода – из общего стояка или скважины, устанавливайте фильтры. Вода может поступать с примесями извести или песка.
  3. После установки шаровых кранов или вентилей монтируйте счётчики воды и редукторы давления. Затем припаиваем трубы и ведём их к основным источникам сантехнических удобств.
  4. Водопроводные трубы заканчиваем резьбовым соединением для присоединения гибких шлангов.

Туалет

Обновляем стояк и разводку. Новые трубы по диаметру должны соответствовать старым. В квартирах, имеющих шаблонный план, сначала заменяем трубы именно в туалете.

Операции:

  1. Решаем, где от стояков отойдёт разводка внутри. Режется труба на рассчитанные отрезки. По краям труб и на отводе ставятся фланцы.
  2. На старых трубах нарезается резьба. Применяется клупп. Они находятся в стояках в соседних квартирах.
  3. Делаем монтаж переходных фланцев на стояках. Проводим сборку стояков. Материал труб – полипропилен. Метод сборки – пайка. Для герметичности контактов задействуем фум-ленту.
  4. К фланцу для отведения припаиваем скромный отрезок трубы (на полдюйма). На её окончание стоит шаровый кран. Его рычаг фиксируем в позиции «закрыто»
  5. Открываются запорные краны. Они располагаются в подвале. Так возобновляем водообеспечение. Делаем проверку соединений на герметичность.
  6. Делаем монтаж элементов (труб) разводки. Учитываем, что здесь ещё будут находиться фильтры и счётчики.
  7. К унитазу подводим лишь ХВ. К раковине – и ХВ, и ГВ. На окончаниях труб крепим краны. Их позиция – закрытая.
  8. Ставится сантехника. К ней подсоединяем трубы, используя переходники. Можно применить гофрированные трубки.
  9. Трубы с обоими типами воды проводим через перегородку в соседнее помещение (ванную).
  10. Трубы с холодной водой изолируем полиэтиленовыми манжетами. Это мера против конденсата. Эти труб затем прячем за фальшстенкой. Это так называемый скрытый монтаж.

Трубы без изоляции никогда не ставим плотно к стене.

Сборка и установка труб

Перед тем как начать работу, обязательно перекрывается водоснабжение от общего стояка. На входе в него устанавливается шаровой кран, фильтр на воду и, если он необходим, водомер (счетчик). Далее, тянется разводка на унитаз, умывальник, ванную, другое оборудование и кухню

Важно предусмотреть краны для аварийного перекрытия воды в экстренных ситуациях

Процесс сварки самых популярных пропиленовых труб осуществляется так:

  1. Рулеткой отмеряется нужный кусок трубы.
  2. На трубе ножницами снимаются 2 верхних слоя на расстоянии глубины вхождения трубы в муфту. От этого значения отнимается 1 мм.
  3. Края зачищаются ножницами.
  4. Детали устанавливаются на паяльник и нагреваются. В зависимости от диаметра трубы время нагрева изменяется: 40 мм – 12 с, 32 мм – 8 с, 25 мм – 7 с, 16,2 мм – 5 с.
  5. Нагретые детали снимаются с паяльника и с большой силой сжимаются.

Обязательно проследить, чтобы труба входила в муфту ровно и без перекосов. На исправление погрешности есть не более 4-х секунд до застывания конструкции. После сварки деталям нужно остыть в течение 10-30 с. После окончания всех работ в ванной комнате нужно тщательно проверить герметичность соединения труб. Если все нормально, то включается подача воды.

Для разводки водопровода лучше использовать цельные отрезки трубы. Устанавливаются они с обязательным наклоном по отношению к общему стояку и идут непосредственно от коллектора к сантехническому оборудованию. Очень желательно, чтобы при выборе труб предпочтение отдавалось одному и тому же производителю, поскольку при сварке труб разных марок возникнут проблемы.

Когда установка труб водопровода и канализации завершена, можно начинать отделку помещения и облицовывать стены. Главное – оставить все запорные механизмы и краны в пределах быстрой досягаемости. При тщательном планировании и скрупулезной работе разводку труб водоснабжения и канализации можно качественно выполнить своими руками. Это позволит существенно сэкономить и получить удовольствие от результатов проделанной работы.

Какой материал использовать для прокладки коммуникаций?

Металлические трубы, ранее использовавшиеся повсеместно, сейчас переживают час заката. Материал имеет много недостатков, затрудняющих использование и монтаж. Для установки требуется опытный сварщик, изделия подвергаются коррозии. Внутри откладывается накипь и соли, уменьшается пропускная способность, да и стоимость немалая.

Сейчас для разводки используется преимущественно пластик

Он не имеет недостатков, присущих металлу, но уступает в прочности, что не столь важно для применения в сантехнических работах

Самые дешевые трубы полипропиленовые, они очень легкие, не подвергаются коррозии. Внутренность их гладкая, благодаря чему сопротивляемость току воды низкая. Маркируются они буквенным индексом PN с цифрами. Последние обозначают свойства материала и давление, которое способны выдержать. С числами 10 и 16 (количество атмосфер) используются для трубопроводов с холодной водой. Под горячую и отопление применяют изделия с обозначением 20 и 25.

Эти трубы пригодны в скрытой проводке. Для монтажа требуется специальное оборудование, недорогое и простое в использовании. Изделия свариваются, швы при правильном исполнении очень надежные. После испытания штробы закрывают декоративной отделкой, не опасаясь, что где-то появится течь.

Пластиковые стенки, чтобы не деформировались под воздействием нагрузки и температуры, армированы алюминием или стекловолокном, имеют большую толщину. Для соединения используются массивные фитинги, но все стоит дешево, легко монтируется.

Полиэтиленовые трубы изготовляются в различных вариациях, в наружной разводке применяются редко, чаще прокладывают под землей. Они прочные, эластичные, долговечные. Соединительные элементы довольно дорогие.

Для изготовления металлопластика используется несколько слоев полиэтилена и один алюминия. Сами трубы и фитинги к ним дорогие, но прочные, диаметр небольшой, они легко режутся, гнутся и укладываются, держат форму. Запорная арматура маленькая, аккуратная.

Канализационный трубопровод выполняется из ПВХ (поливинилхлорид), который довольно жесткий, подходит для монтажа стояка. Элементы соединяют с помощью раструбов и уплотнителей. Имеют небольшой вес, что упрощает установку.

Канализация

Установка арматуры унитаза и прочих отводящих коммуникаций также выполняется по определенной схеме. Сначала необходимо заменить стояк. Для этого снимают старый унитаз. Старый стояк надрезают 2 раза в середине. Для этого используют болгарку. Чугун разрезать будет сложно, но это все равно потребуется сделать.

В надрезы нужно вставить клинья из металла. По ним поочередно постукивают. Нужно загнать клинья в надрез на глубину до надлома стояка. Сильно бить нельзя. Верхнюю часть трубы следует зафиксировать. Низ расшатывают (желательно вдвоем с помощником) до ослабления стояка в муфте. Старый стояк демонтируют. Такую же процедуру выполняют с верхней частью, крестовину.

Новый стояк собирают из ПВХ-труб, которые обладают шумопоглощающими качествами. Их крепят к стене хомутами с резиновыми прокладками. Зазор между перекрытием и стояком заполняют не пеной, а поглощающим вибрации материалом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
