Как монтировать фановую трубу: пошаговый инструктаж и разбор типичных ошибок

Назначение

Неотъемлемым элементом внутренней системы водоотведения, соединяющим систему отведения стоков с атмосферой, является фановый стояк. Основная функция элемента – это выравнивание давления внутри системы и сохранение гидрозатворов у предметов сантехники.

Если фанового стояка нет, то в момент сброса большого объема стоков (например, при использовании смыва в унитазе) в гидрозатворах сантехнических приборов, установленных по соседству, может их сорвать.

После этого в ванной или на кухне появятся малоприятные запахи, идущие из канализационной системы. Таким образом, это своеобразная вентиляции для канализации, она выполняет сразу две функции:

  • выведение вредных для здоровья канализационных газов в атмосферу;
  • поддержание нормального атмосферного давления внутри трубопровода, предупреждение возникновения разряжения и снятия гидрозатворов.

Применение фановых труб

В соответствии с действующими строительными нормативами сооружение канализационной системы без включения в конструкцию фановой трубы возможно, если возводится одноэтажный дом. Это объясняется небольшим количеством единовременных стоков.

Однако и в домах малой этажности потребность установки фановой трубы иногда возникает. Это происходит в случаях разового слива большого объема, когда сечение вертикального стояка перекрывается потоком сточных вод на 100 %, например, при одновременном использовании ванны и унитаза.

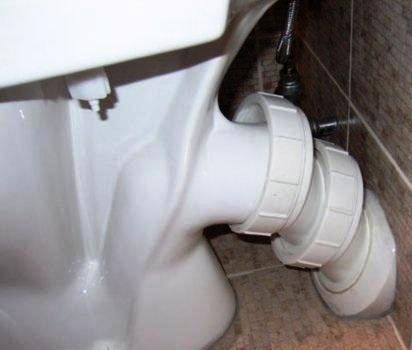

Как правило, унитаз монтируется на канализационной трубе с диаметром 110 мм, сечение сливного отверстия смывного бачка чаще 70 мм. К ванной подводится труба диаметром 50 мм, которая далее соединяется со стояком. Таким образом, сечение сифона не превосходит значения 110 мм. Получается, что при работе одного унитаза или только ванны внутренний диаметр стояка полностью не перекрывается.

Раковины, умывальники и бытовая техника, подключенная к канализации (посудомоечная или стиральная машина и др.) также не способны заметно повлиять на объем единовременного слива, поэтому фановая труба для унитаза в таком случае может быть установлена по желанию.

Схема монтажа фановой трубы диаметром 110 мм

Если в доме обустроено несколько санузлов, которыми одновременно пользуются разные члены семьи, устройство фановой трубы обязательно.

Строительство канализационной системы с фановыми трубами целесообразно в следующих случаях:

  1. установка в частном доме канализационного стояка диаметром 50 мм и менее;
  2. наличие двух и более этажей, на каждом из которых есть санитарные узлы;
  3. если в доме присутствует бассейн и другое водопроводное оборудование, генерирующее мощные стоки.

Как определить, что требуется установка?

Фановая труба – это необязательный, но крайне желательный элемент канализационной системы, который отлично стабилизирует ее работу. Считается, что установка необходима, для всех домов высотой больше одного этажа

Однако, при проектировании канализации важно учитывать и другие второстепенные факторы:

  • Диаметр канализационных труб. Если диаметр труб канализационного стояка менее 110 мм, то фановые трубы для канализации монтируются обязательно, так как для заполнения полного объема стояка достаточно слить одновременно унитаз и ванну.

    Фановая труба

  • Если септик расположен в непосредственной близости от дома. Даже если дом одноэтажный, но резервуар с сточными водами находится к нему слишком близко, нужно подстраховаться с помощью фанового клапана.
  • Если планировка дома предполагает, что в нем будет несколько санузлов или ванн, которые потенциально могут использоваться одновременно, то лучше снизить риск возникновения вакуума в системе.
  • Если в доме есть сантехнические приборы, которые имеют большой объем сточных вод, к примеру, бассейн, джакузи, ванна большого размера.

Для чего нужна фановая труба

Выясним, для чего нужна фановая труба в канализации в
частном доме или многоквартирном здании. Большую часть времени
канализационный стояк пуст, по нему свободно перемещаются газы из подземных
трубопроводов. В квартиры он не попадает, поскольку все сантехнические приборы
защищены гидрозатворами, имеющимися в сифонах сливных гарнитур.

Если жители верхних этажей
производят слив большого количества воды — выпускают ванну, или иную
емкость, в верхней части стояка образуется разрежение. Перепад давлений может
быть достаточным, чтобы сорвать гидрозатворы со всех сантехнических приборов.
Как только сточная вода уйдет (а это занимает максимум несколько минут), по
трубопроводам в квартиры начнет поступать канализационный газ. Если в верхней
части стояка имеется выход в атмосферу (фановая канализация), разрежение не возникнет,
гидрозатворы окажутся в целости и поступление газов в санузел станет невозможным.

Возможна и обратная
ситуация — в системе происходят активные процессы брожения с выделением
больших объемов биогаза. Его давление может превысить сопротивление водных
пробок, и газ попадет в жилые помещения. Если стояк соединен с атмосферой,
произойдет свободный вывод
газа наружу. Вентиляция
внутреннего пространства системы обеспечит своевременный вывод газов и предотвратит их
скопление и повышение давления.

Фановый стояк канализации в частном доме также
необходим, особенно, если система подключена к собственному септику. В емкостях
образуется большое количество газа, выпуск которого надо производить высоко над землей, чтобы не распространять дурной
запах по своему и соседним участкам.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

  • При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
  • Дом имеет два и более этажа оборудованных санузлами;
  • В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу

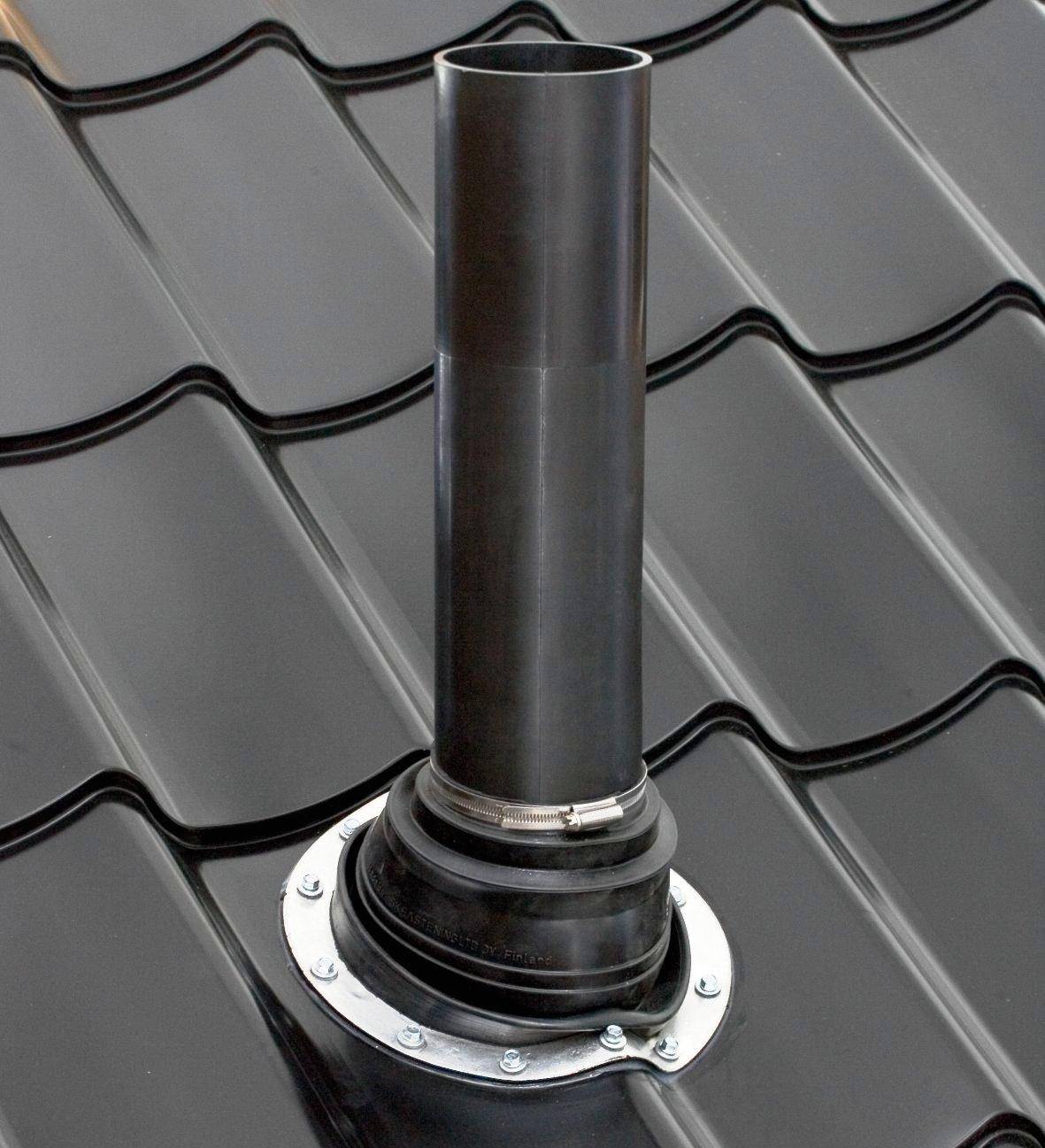

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

  • Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
  • Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
  • Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Рекомендации по монтажу фанового стояка

Малоприятные зловония в санузлах нередко появляются, когда сантехнические приборы оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию.

Чтобы образующийся внутри вентиляционного канала конденсат не замерзал при минусовых температурах, конструкцию необходимо утеплить.

В состав системы фановой вентиляции могут быть включены следующие детали:

  • Фановые трубы;
  • Соединительные трубы;
  • Вентиляционный канал;
  • Соединительные фитинги.

Как правило, фановая труба изготавливается из того же материала, что и труба стояка. Но если запланирована замена фанового стояка без замены труб канализации, то можно использовать и комбинацию материалов. Например, установить на чугунный стояк фановую трубу, выполненную из пластика.

  • В том случае, если в доме планируется установка нескольких стояков канализации, то разрешается объединять фановые трубы в общую систему. Если собирается сложная система, в которой будет объединено несколько фановых труб, для соединения элементов используют тройники с углами 135 и 45 градусов.
  • При прокладке горизонтальных участков фановых труб создают уклон по направлению движения газов. Размер уклона – не менее 2 см на метр горизонтального участка фановой трубы.
  • Вывод фановой трубы над крышей должен осуществляться на высоту не менее 3 метров над уровнем кровли. А если в доме есть используемый чердак, то высота вывода увеличивается минимум до 3 метров.
  • Расстояние между выводом фановой трубы и окнами (балконами) должно быть более четырех метров.
  • Стояк фановой трубы, которые проходит через неотапливаемые помещения, должен быть утеплен.
  • Объединение в одном канале вентиляции канализации и дымохода категорически запрещается.
  • В верхней части трубы планируется установка сеточки с козырьком.

Рассмотрим распространенные ошибки, которые допускают неопытные строители при обустройстве фановой вентиляции.

  • Понятно, что выведение стояка на крышу является достаточно сложной задачей, так как потребуется выполнять герметичное примыкание кровли к трубе. Поэтому некоторые хозяева считают возможным вывести фановый стояк в нежилое чердачное помещение. Такое решение в корне неправильно, так как чревато накоплению в чердачном пространстве пожароопасных газов. Кроме того, не исключается проникновение дурнопахнущих канализационных газов в помещения верхнего этажа.
  • Не рекомендуется планировать установку фановой трубы вдоль внешней стены дома, так как такое решение чревато образованием конденсата, который будет стекать по стояку.

Верхнюю часть фановой трубы рекомендуется накрыть козырьком с сеточкой, это предотвратит попадание в систему канализации мусора, насекомых и грызунов. В продаже есть специальные «грибки на фановый стояк, которые отлично решают эту проблему. А вот установка флюгерок с целью улучшения тяги не просто бесполезна, но зачастую и вредна, так как способствует появлению запаха канализации в помещениях.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

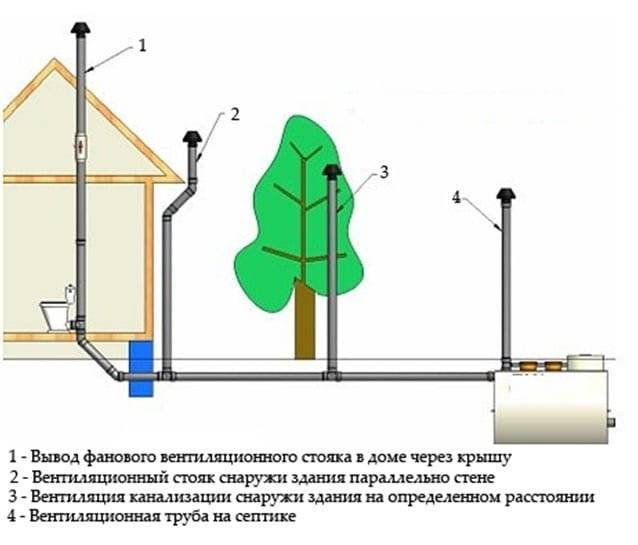

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Правила установки фанового стояка

Прокладка канализационных труб является простой операцией, но очень ответственной. Устройство монтируется напрямую в систему. Но её успешная работа будет зависеть от нескольких факторов.

Есть несколько правил СНиП по установке оборудования, которым должны следовать все строители:

  • Правильный угол наклона;
  • Перед самой прокладкой для трубы должно быть подготовлено основание, т.е. выкопана яма;
  • Все стыки должны быть надёжно соединены между собой;
  • Наличие грунтозамещения.

При таком раскладе монтаж фановых труб является обязательным. Существует несколько видов фанового стояка:

  • Вертикальный тип;
  • Горизонтальная труба;
  • Угловой вид.

Стояк выбирается, в зависимости от отвода и канализационной системы. Угол наклона должен вписываться в показатель 30 мм. на каждый погон метра в 50 мм. самого стояка. Этот параметр рассчитывается по формуле (общая длина трубы (мм.) / 30). Профессионалы, правда, иногда отходят от норм. Но это зависит от ситуации. А данный показатель является стандартом.

При монтаже фановой трубы, следует использовать правило: чем больше сечение отводной трубы, тем меньше должна наклоняться труба. Этот параметр упирается в максимальное значение – 200 мм. в диаметре, а угол наклона не должен превышать 7 мм. Рекомендуется дополнительно установить вентилятор, чтобы увеличить шансы очистки вентиляционной системы от застоявшегося и неприятного воздуха.

Монтаж системы

Перед тем, как начать монтажные работы, разрабатывают план. Как будет проходить вся система. Фановая труба для канализации в частном доме должна выходить наружу и стоять выше всех коммуникаций. Сантехником рассчитывается место крепления клапана и основной уклон отводов.

При необходимых знаниях и уровне опыта операцию можно провести самостоятельно.

Соединяем вентиляционную систему с канализацией. Все стыки спаиваем (если это пластик) или свариваем, если это металл. Если на месте соединений есть резьба, следует побеспокоиться о том, чтобы заизолировать это место. Можно использовать паклю или фум-ленту;

Следите за тем, чтобы количество сварных швов не было слишком много, иначе жёсткость системы будет нарушена.

  • Фановая труба может обслуживать несколько ответвлений. Это делается в многоэтажных загородных домах в несколько этажей;
  • Весь стояк крепится к стенке. Для этого используются хомуты. Они бывают разные (пластик, резина, металл и т.д.). Выбирать следует так, чтобы всё крепление не развалилось;
  • Как трубу вывели наружу, её следует изолировать от влаги и холодов. Высота верхушки должна быть не меньше 50 см.

Есть расхожее мнение, что установка на трубах дополнительных устройств избавят от неприятных запахов. Но эти девайсы наоборот усугубят работу всей системы. В одном мнение экспертов сходятся – решётки следует поставить однозначно. Это позволит жировым отложениям не так часто скапливаться на стенках, а внутренняя часть не будет засоряться. Конечно – полностью избавиться от засорения не получится. Один раз в год её придётся чистить.

Фановая труба постоянно шумит. Это слышно во всех помещениях. Чтобы избежать лишних звуков, её изолируют лентой. Она изготавливается из таких материалов, что одновременно служит теплоизоляцией.

При установке фановых труб категорически запрещается:

  • Выводить конец трубы на чердачное помещение;
  • Устанавливать фановую систему рядом с дымоходом и вентиляцией;
  • Монтировать трубу под кровлю (зимой падающий снег и стекающая вода могут повредить её).

Обратный клапан

Устройство позволяет сглаживать погрешности, если угол наклона выполнен неправильно. Но у него есть преимущества:

  • Обратная циркуляция стоков к сантехническим узлам;
  • Защита от вредных грызунов и насекомых;
  • Предохранение от механических примесей.

Различные конструкции клапанов позволяют устанавливать его не только внутри вентиляционной системы, но и снаружи. Внутренний монтаж очищает трубы от запахов и налёта. Клапан продают отдельно от системы. Его нужно правильно установить, чтобы лепестки были обращены в сторону сантехнических узлов, а внешняя сторона была направлена против воздушных потоков.

Будет интересным: Что делать, если слабый напор воды в квартире или частном доме

Если диаметр трубы обладает диаметром 110 мм., для того, чтобы установить обратный клапан покупается адаптер. Но, когда соединяются две разные системы, клапан устанавливается внутри. При установке клапана ни в коем случае не используйте смазки. Все работы проводятся на сухих поверхностях.

Видео — Особенности монтажа фанового стояка

При наличии одного или двух стояков канализации, фановые трубы можно с легкостью вывести на крышу коттеджа или частного дома. С увеличением количества стояков, внешний вид здания будет испорчен за счет большого количества вытяжек на крыше.

При наличии более трех канализационных стояков, существует возможность установки одной фановой конструкции и оборудование других стояков клапанами, состоящих из пружины и уплотнителя из резины. Данный вакуумный клапан предназначен для подачи воздуха в трубопровод при появлении разряженного объема, возникающего при спуске воды в системе. После выравнивания давления клапан надежно запирается, не пропуская запахи в систему.

Существует мнение, что вакуумные клапаны способны с успехом заменить фановые трубы. Но если на участке предположено размещение очистных сооружений, канализационная вытяжка просто необходима для отвода канализационных испарений.

Строительные нормативы и нормы, основанные на теоретических расчетах, законах физики и многолетнем опыте установки данных систем, предполагают прокладывание вытяжных коммуникаций и систем вентиляции по контуру отапливаемых площадей. При этом конечная секция должна располагаться в области расположения более холодных масс воздуха.

Установка канализационных вытяжек вблизи наружных стен строения может в значительной мере испортить внешний вид здания. Движущиеся вверх испарения от нечистот способны через сравнительно небольшое количество времени оставить неприятный налет на крыше и верхних элементах дома.
