Гидроизоляция септика из бетонных колец: обзор материалов + правила выполнения

Способ 1: оштукатуривание шва под давлением

Для герметизации колец этим методом понадобятся:

  • Цемент высоких марок (не ниже М400), с низким коэффициентом усадки или расширяющийся;
  • Цемент – пушка (установка для разбрызгивания раствора под давлением). Такую можно взять напрокат на время проведения работ.

Первым делом необходимо зачистить поверхность стыков от грязи и налета, снять старую изоляцию, если она была, немного сколоть края колец при необходимости для удобства нанесения и улучшения сцепления материалов.

Раствор цемента готовят по инструкции: в отмеренное количество воды постепенно вводят сухую цементную смесь и постоянно перемешивают до получения рабочей консистенции. Заряжают пушку и распыляют раствор в шов толщиной не более 5…7 см. второй слой такого же размера наносят только (!) после застывания первого. В зависимости от погодных условий этот срок может составлять 2-7 дней.

Таким образом гидроизоляция септика из бетонных колец изнутри и снаружи проводится параллельно, так же, как в водяном колодце.

Значение гидроизоляции

При низком расположении грунтовых вод и недостаточной гидроизоляции возможно проникновение загрязняющих веществ сразу в грунт. Естественно, это нежелательно. Одним из признаков нарушения гидроизоляции может служить пренеприятный запах. Это самое безобидное последствие.

Особенно защита резервуаров ослаблена зимой, когда под влиянием природных процессов происходит смещение почвенных пластов, способное вызвать нарушение целостности конструкции.

Как бы плотно ни были пригнаны кольца, сквозь швы фекальные воды также могут просачиваться в почву, да и бетон подвержен своеобразной коррозии. Может нарушаться целостность и арматурного каркаса, и бетонных компонентов. В итоге происходит загрязнение почвы и подземных вод, что может негативно сказаться как на состоянии окружающей среды в целом, так и на здоровье человека.

Необходимо защитить и саму бетонную конструкцию от влияния грунтовых вод. В случае поступления дополнительного количества воды отстойник просто не сможет качественно выполнять свою функцию.

Агрессивные вещества, входящие в состав бытовой химии, тоже способны воздействовать на целостность бетонной поверхности, вызывая образование трещин и изменения в структуре бетона. Поэтому при организации септиков и их гидроизоляции прибегают к использованию специальных изоляционных материалов, что обеспечивает увеличение срока службы конструкции.

Для надежной защиты гидроизоляция выполняется двухсторонней (снаружи и внутри колодца).

Причины гидроизоляции

Для обустройства канализации в частном доме или на даче наиболее удобным устройством является септик, выполненный из бетонных колец.

Схема гидроизоляции колодца.

Гидроизоляция септика необходима по многим причинам.

Схема двух камерного септика из бетонных колец.

Первая — это коррозия, как арматурного каркаса кольца, так и его бетонной составляющей. В результате через стенки бетонных колец содержимое септика начинает просачиваться в грунт.

Вторая причина — это движение бетонных колец относительно друг друга в результате воздействия внешних сил, в периоды замерзания и оттаивания грунта. Также существенное механическое воздействие на бетонные кольца септика оказывают грунтовые воды. Итог — негерметизированные стыки начинают активно «пропускать».

Третья — помимо механического воздействия грунтовые и сточные воды наносят и «химический» ущерб материалу бетонных колец. Содержащиеся в них агрессивные химические вещества со временем разрушают целостную структуру бетона. Через образовавшиеся трещины, в грунтовые воды проникают отходы жизнедеятельности человека, микроорганизмы.

Если речь идет о колодце с питьевой водой, то результат обратный: вода колодца подвергается атаке со стороны агрессивной внешней среды и становится непригодной для питья.

Неприятный запах в районе жилища — самое безобидное последствие. Заражение питьевой воды, отравление почвы — более серьезная ситуация, непосредственно влияющая на здоровье обитателей дома или дачи.

Таким образом, гидроизоляция бетонных колец канализационного септика или колодца призвана обеспечить надежную защиту бетона от разрушающего воздействия агрессивных веществ, содержащихся как в канализационных отходах, так и в массах сточных вод.

Напыляемый барьер от воды

Гидроизоляция септика из бетонных колец, выполненная данным способом, дает возможность создавать непроницаемый бесшовный слой. Специальные эмульсии с водоотталкивающими свойствами распыляются под большим давлением на поверхность бетона, благодаря чему состав попадает в поры, трещины монолита, заполняя и закрывая их полностью.

В состав данного типа средств включены полимерный композит, вода и разнообразные наполнители.

Основные преимущества напыляемой гидроизоляции:

  • Скорость и простота выполнения работ
  • Минимальный срок застывания слоя
  • Высокий уровень адгезии с бетонным монолитом
  • Длительный срок службы – до 20 лет с сохранением всех характеристик
  • Стойкость к резким перепадам температур
  • Улучшение свойств бетона, упрочнение самой конструкции септика

Такая изоляция гарантирует сцепление с поверхностью бетона на молекулярном уровне, надежно защищает железобетонные материалы, может наноситься на старые слои разных средств.

Монтаж выгребных ям из бетонных колец

Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня

После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.

Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

  • Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.
    Перфорированные жб кольца можно использовать для лучшего дренажа
  • Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Инструкция по устройству выгребной ямы из автомобильных колес находится тут. Этот вариант является одним из наиболее простых в реализации.

О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам

  • Отверстия для входных труб выполняются с помощью перфоратора.
  • Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
  • Места установки труб тщательно герметизируются.
  • Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
  • Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
  • Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.
    Гидроизоляция выгребной ямы из бетонных колец
  • Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.

Назначение и виды гидроизоляции септика

В бетоне под воздействием влаги наблюдается выщелачивание извести, проявляющее себя появлением на поверхности колец сталактитов и наростов. Материал разрушают магнезиальные соли, содержащиеся в подземных водах.

Вступая в реакцию с известью, они создают хорошо растворяющееся в воде соединение — сульфоалюминат кальция, который вода вымывает из тела бетона, разрушая его.

Углекислота, также присутствующая в грунтовых водах, запускает разрушительные процессы в бетоне, реагируя с гидратом окиси кальция.

Вода, попадающая в микротрещины и поры, при понижении температуры превращается в лед. Увеличение ее объема приводит к разломам и большим трещинам в и без того пористой структуре материала. Биологическую коррозию бетона вызывают микроорганизмы, обитающие в воде.

Растворы солей, контактируя с металлической арматурой, находящейся в теле бетона, вызывают электрохимическую коррозию стали. Из-за ее постепенного разрушения снижаются прочностные характеристики изделия, а затем конструкция приходит в полную негодность. Замена бетонных колец сопряжена со многими трудностями, а иногда просто невозможна.

Если не защитить септик от воздействия разрушающих факторов, то грязные воды попадут в грунт, и заразят его микроорганизмами. На участке появится неприятный запах, а представители органов надзора станут вашими частыми гостями.

Всех этих причин достаточно, чтобы выделить средства и время для выполнения качественной гидроизоляции септика, избежав тем самым проблем с частыми и трудоемкими ремонтами.

Особое внимание следует уделить гидроизоляции дна первого колодца на его стыке с нижним кольцом. Основание бетонируют с использованием сетки в качестве арматуры

Для повышения прочностной стойкости бетонных колец снаружи и изнутри существует много материалов.

К наиболее часто используемым относятся:

  1. Напыляемые составы. Кольца обрабатывают ими снаружи с использованием специального оборудования.
  2. Инъекционная защита. Бывает на эпоксидной, минеральной или полиуретановой основе. Для септиков ее используют в крайних случаях, поскольку стоит она дорого.
  3. Обмазочные составы. Битумные и битумсодержащие. Это пленкообразующие смеси, создающие при нанесении в несколько слоев тонкий непроницаемый для воды слой.
  4. Рулонированные материалы. Применяются для оклеечной гидроизоляции. Представляют собой стабилизированную битумную или битумно-полимерную мастику, нанесенную на тканевую основу из геотекстиля или стеклохолста.
  5. Проникающие составы. Формируют в толще бетона нерастворимые кристаллогидраты, создающие надежный гидробарьер со стороны нанесения на заявленную производителем средства глубину проникновения.

На строительный рынок поступает много разных гидроизоляционных материалов, разобраться в них и выбрать нужный не так уж просто.

По критериям долговечность и надежность каждый вид гидроизоляции отличается друг от друга. Так, битумная защита через несколько лет начинает растрескиваться, а мастика имеет более длительный срок службы.

Дополнительную информацию о вариантах устройства гидроизоляционной защиты для канализационных колодцев вы найдете здесь.

Наружная и внутренняя гидроизоляция

Битумная гидроизоляция – это самый дешевый способ укрепить колодец снаружи и внутри. Однако, битумная смазка недолговечна, подвержена воздействию перепадов температур. Слои гидроизоляции из битума быстро отслаиваются. Поэтому его лучше применять в комплексе со специальными добавками. Кроме того, такое покрытие придется разогревать и наносить в горячем виде.

Современный способ обработки бетонных колец – это использование проникающей гидроизоляции. Она впитывается вглубь тканей, кристаллизируясь и заполняя макро- и микротрещины. Специальный состав не конкурирует с молекулами бетона, но препятствует проникновению воды между ними.

Процедура требует тщательной обработки. В первую очередь очищается поверхность бетонных колец с помощью специальных химических растворов. После этого проникающий раствор наносится в несколько слоев. Каждый слой насыщается водой. Методика довольно дорогая и трудоемкая. Но такой септик с пропиткой прослужит вам долго.

Герметизация септика может проводиться с помощью полимерцементных растворов. Они дешевле проникающей пропитки и не требуют долгого этапа подготовки. Также для наружной обработки используется глина. Ее ставят как изоляционную «подушку» между колодцем и почвой, тщательно утрамбовывая слой за слоем.

Пластиковая герметизация представляет собой цилиндр, в который устанавливаются кольца септика. Свободное пространство засыпается смесью цемента и песка. Такая конструкция прослужит долго, и надежно защитит бетон. Однако, возникает вопрос о целесообразности установки такой автономной канализации, если можно ограничится обычным готовым пластиковым резервуаром.

Изолировать колодец и защитить его от влаги можно несколькими способами. Перед стройкой следует продумать различные варианты и рассчитать бюджет. Однако, помните пословицу, что скупой платит дважды. В случае протечки системы вам придется откапать систему и заделать ее снова.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

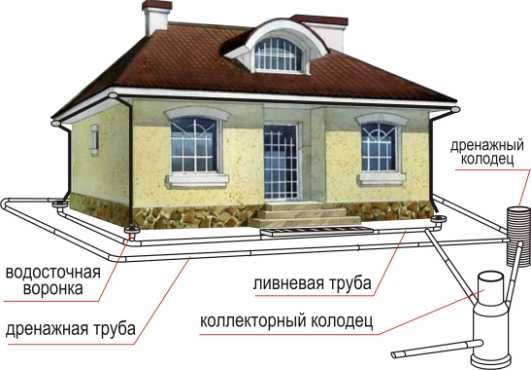

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.


Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

  1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
  2. Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.


Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Размеры камер септика и их количество

Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.

Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Количество колонн

Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.

Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.

Цель гидроизоляции колодцев

Чаще всего колодцы из бетонных колец можно встретить в загородном строительстве, где отсутствуют централизованные магистрали водоснабжения или канализации.

Назначение колодцев может отличаться:

  1. Питьевые. В процессе их эксплуатации происходит постепенная утрата герметичности колодезной шахты. Как результат, изначально чистая вода начинает загрязняться частицами земли, глины, минеральными солями, внешними стоками. Все это заносится внутрь сооружения посредством грунтовых и дождевых вод. Во избежание подобных ситуаций питьевые колодцы необходимо оснащать надежными гидропломбами.
  2. Канализационные (септики). Предназначены для сбора и хранения продуктов жизнедеятельности из дома и приусадебного участка. Поэтому задачей гидроизоляционных мероприятий в этом случае является недопущение распространения вредных стоков за пределы гидротехнического сооружения.
  3. Смотровые (технические). Облегчают обслуживание водопроводов, канализаций и т.п. В шахте этого типа размещают различное оборудование (запорную арматуру, насосы, манометры). Чтобы эти приборы работали качественно, смотровой колодец должен быть полностью сухим.

В ревизионный колодец не должна вообще попадать жидкость Источник svoidomstroim.ru

Качественная гидроизоляция швов колодца из бетонных колец потребуется в каждом из вышеперечисленных случаев. Это создаст защиту на пути движения воды из верхнего грунтового слоя, а в случае с септиками – защитит окружающую почву от загрязнений токсичными стоками.

Проникающая гидроизоляция

Проникающая гидроизоляция.

Одним из самых проверенных и надежных способов гидроизоляции бетонных колец является применение проникающей гидроизоляции.

Специальные современные составы, разработанные для получения эффекта проникающей гидроизоляции, такие как «Лахта», «Пенетрон», «Гидро S» и другие, обеспечивают высокие гидроизоляционные свойства септиков на все время их эксплуатации.

Эти материалы, будучи нанесенными на бетон, глубоко проникают в поры бетона и кристаллизуются там, заполняя собой все микро и макропустоты.

Образовавшиеся кристаллы становятся составной частью структуры, не нарушают «дышащих» свойств бетона, но совершенно не пропускают молекулы воды.

Таким образом, после обработки бетонных колец с внутренней и внешней стороны получается однородная, герметичная структура, способная выдерживать напор агрессивной среды длительное время.

Время образования кристаллов и глубина их проникновения в «тело» бетона зависит от степени его пористости, плотности и влажности. Так, при уменьшении количества влаги процесс образования кристаллов тормозится, а при увеличении — вновь ускоряется. Это позволяет бетонным структурам после обработки смесями проникающей гидроизоляции приобретать свойство «самозалечивания».

Применение материалов проникающей гидроизоляции требует тщательной подготовки обрабатываемой поверхности: полная очистка, химическое (с помощью специальных растворов) или механическое фрезерование бетона для получения ровной шершавой поверхности, насыщение влагой.

Способы повышения влагостойкости колец из бетона

Существуют следующие методы гидроизоляции бетонных колодцев:

  1. Конструктивный. Обработка бетонных колец с помощью гидрофобных пропиток непосредственно на заводе, после затвердения изделий.
  2. Технологический. Предусматривается применение специальных методик по уплотнению бетона, разливаемого в формы. Речь идет о центрифугировании, вибропрессовке и удаления влаги вакуумным методом.
  3. Повышение гидростойкости цемента. Повысить сопротивляемость бетонных колец к влаге можно через введение в состав раствора специальных гидрофобизаторов. Специфика действия этих веществ заключается в их набухании и закупорке пор и микротрещин по мере твердения бетона.

Использование перечисленных способов увеличивает себестоимость железобетонных колец. Более дешевым вариантом считается герметизация стенок и стыковых участков между отдельными элементами колодезной шахты.

Иногда проще и дешевле просто поставить гидропломбы (замазать внутренние стыки), но насколько это будет эффективно и долговечно, никто не даст гарантию Источник domvpavlino.ru
