Разводка водопровода в частном доме: правила проектирования + обзор лучших схем

Подключение к централизованным сетям

Централизованные сети имеют ряд преимуществ. Не нужно заботиться о насосах и устраивать насосную станцию, не требуется устраивать громоздкий накопительный бак, о чистоте и напоре подаваемой воды должна заботиться организация, предоставляющая услуги подключения водопровода для к частным домам и объектам.

Но это в идеальном варианте. Часто бывает, что напор воды недостаточен, вода загрязнена ржавчиной, требуются деньги на ремонт водопровода и приходят дополнительные счета. Кроме того, за воду, предоставляемую централизованно, обязательно придется платить по счетчику.

Зато не нужно копать колодец, траншеи и прочее. Отправляется заявка, получается разрешение на подключение и в течение нескольких дней спецтехникой прокапывается траншея для трубы водоснабжения, прокладывается труба, ставятся счетчики.

Выбор типа подключения определяется индивидуально. Если в вашей водонапорной сети вода поступает без перебоев, перепадов давления, загрязнений, то проще подключиться к централизованной сети.

Но при слабом давлении, гидравлических ударах и загрязнениях, вам придется устанавливать оборудование по регулировке напора воды, накопительные баки, мощные системы очистки. В этом случае логичнее замкнуть собственную систему на собственный источник водоснабжения.

Советы от строителей

• Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
• По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
• Делайте уклон в сторону крана при установке сливных кранов.
• Применяйте резьбовые соединения.
• Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

1. Выбор схемы.
2. Выбор материалов.
3. Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя – защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м – 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах – промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

• манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
• во время установки, стоит предусмотреть специальные отсекающие краны;
• нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Преимущества и недостатки совмещенного и раздельного санузла

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

1. Внешней.
2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

• Регулирующих и запорных кранов.
• Водонагревательных бойлеров.
• Водоразборного оборудования – сливных кранов и смесителей.
• Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

• Самотёчная.
• Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

• «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
• Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Типовая схема водопровода частного дома

Основных схем всего две. Это последовательное распределение воды и коллекторная схема, при которой каждая точка водозабора имеет свою трубу и общий коллектор.

Схема оборудования для водоснабжения загородного дома

Последовательная схема подключения предполагает прокладку основного трубопровода и при помощи врезок тройников осуществляется последовательное подключение точек водоснабжения. Таким образом, напор воды на первой точке будет максимальным, при одновременном использовании нескольких подключений, напор воды на последнем подключении будет самым слабым. Схема экономична, проста в монтаже, достаточно надежна, но не рекомендуется при одновременном проживании более 2 человек.

Коллекторная схема водоснабжения отличается более сложным монтажом, высокой стоимостью, зато обеспечивает примерно одинаковый напор воды на всех участках.

Виды внутренней разводки водопровода

Типовая схема коллекторного водозабора выглядит следующим образом

Водоснабжение частного дома на схеме

1. Источник водоснабжения.
2. Водонапорная станция с гидроаккумулятором. Обязательно выбирайте модели с реле сухого хода во избежание порчи оборудования.
3. Распределительный запорный узел. Предназначен для распределения воды для технических нужд и домашних.
4. На ветку, выделенную для домашних нужд, устанавливается система водоочистки.
5. После фильтрации устанавливается разделение воды на холодную и горячую.
6. Устанавливается распределительный коллектор для холодной воды и запорными кранами на каждой ветке.
7. Труба с горячей водой подключается к бойлеру.
8. Монтируется распределительный коллектор для горячей воды.

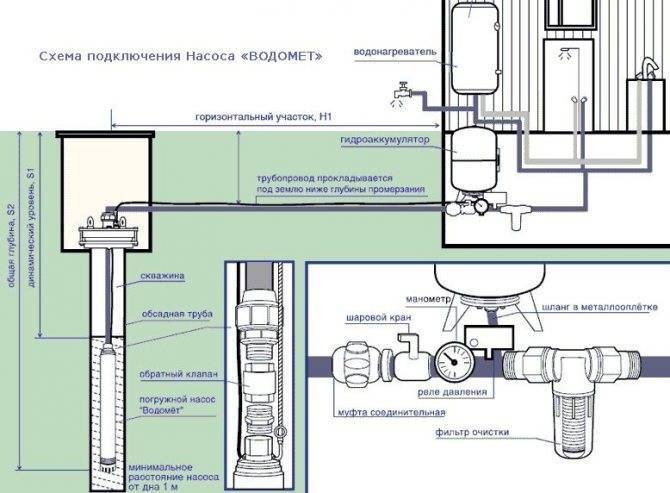

Схема подключения скважины или колодца для водоснабжения дома

Разработка схемы для водопровода

Перед началом проведения работ нужно уделить особое внимание этапу проектирования. Лучше всего создать эскиз будущей системы, определить диаметр и подобрать оборудование

Это поможет подсчитать необходимые длины труб для закупки, а также упростит монтаж водопровода в частном доме.

Также необходимо учесть:

1. Вариант разводки труб.
2. Необходимость использования коллекторов и их количество.
3. Мощность насосного оборудования.
4. Необходимость использования фильтров.
5. Количество мест водоразбора.

В идеале эскиз системы водоснабжения в частном доме должен быть разработан на основании плана строения с указанием необходимых расстояний и размеров.

Последовательная разводка

Такой тип разводки имеет главный вертикальный стояк, от которого прокладываются ответвления для каждой точки водопотребления. Особенность этой схемы в том, что практически невозможно добиться одинакового давления на всех точках раздачи. Чем больше поворотов, тройников и участков труб, тем слабее напор.

Несмотря на этот недостаток, есть и существенное преимущество последовательной разводки – экономичность за счет минимального расхода материалов. Такой вариант будет наилучшим для небольшого 1-2 этажного дома с небольшим количеством точек водоразбора. Диаметр труб стояков для водопровода в частном доме должен составлять не менее 32 мм. Для ответвлений могут использоваться дюймовые и полудюймовые сечения труб.

Коллекторная разводка

Главная особенность такой схемы – это наличие так называемых коллекторов. Эту систему можно назвать распределительным узлом, т.е. снабжение от централизованной сети. Если водопровод в частном доме от скважины, то от нее вода в первую очередь поступает в коллектор. Затем происходит подача воды в стояки, которые монтируются непосредственно в коллектор. Каждый отдельный стояк поднимается вверх и может снабжать потребителей с одинаковыми параметрами рабочей среды. Недостатком такой системы является ее стоимость, так как сооружение коллекторной разводки требует большого количества труб.

При водоснабжении частного дома из скважины нужно позаботиться о дополнительных фильтрах. Моделей с грубой очисткой должно быть вполне достаточно. Для того, чтобы обеспечить надлежащую работу системы горячего водоснабжения, выполняется ответвление перед первым коллектором, от которого водопровод будет идти к бойлеру. В коллекторе необходимо сделать выход из бойлера, а затем уже выполнять разводку стояков.

На заметку!Обратите внимание, чем меньше поворотов и тройников в вашей системе, тем сильнее будет напор. Такие элементы увеличивают гидравлическое сопротивление при прохождении по ним воды и, тем самым, требуют более мощного насоса

Это приведет к увеличению как бюджета строительства, так и стоимости эксплуатации, потому что затраты на электроэнергию значительно возрастут.

Прокладка трубопроводов может быть осуществлена открытым или скрытым методом. В последнем случае все элементы водопровода частного дома устанавливаются в штробы или вентиляционные шахты. Преимущество этого способа в том, что трубы не будут портить эстетичный вид помещений в отличие от открытого метода.

Монтаж труб в штробы

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Водопроводные системы

В зависимости от источника питания выделяют:

1. Централизованная система водоснабжения. Устраивается, если недалеко от дома проходит труба центрального водоснабжения, к которой подводится водопровод. Такую систему устраивать проще и дешевле, но в дальнейшем нужно будет оплачивать подачу воды. К тому же трудно проконтролировать качество воды.
2. Автономная система водоснабжения. Требует значительных физических и финансовых затрат, но качество воды значительно выше. Автономный водопровод абсолютно не зависит от коммунального. Источником питания являются колодцы или скважины, устроенные на приусадебном участке.

Источник питьевой воды, из которого выполняется забор для водопровода, должен находиться не ближе 20 метров от выгребной ямы, компостной кучи, туалета, септика и т.д.

Размещение и подключение водопроводного оборудования в доме

Чтобы запустить систему потребуется:

• погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
• блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
• гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
• кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
• от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.

Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием

Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.

Для обеспечения стабильного функционирования водопровода в доме потребуются:

• реле — запускает и останавливает систему. Регулирует давление;
• манометр — обеспечивает нормальный порог давления в водопроводе;
• фильтр — задерживает крупные фрагменты.

Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов

Важность правильного проектирования

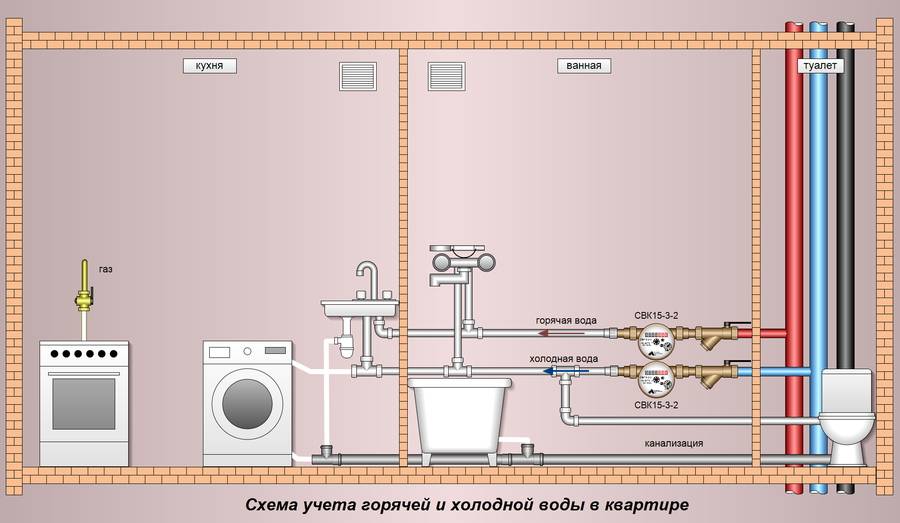

• Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
• Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
• В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
• Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Полезные советы

Расположение устройств, места установки, количество соединений продумываются заранее на этапе проектирования;

Учитывайте возможности скважины и общий расход воды в сутки;

В отверстия в стенах устанавливаются специальные патроны, через которые проводят трубные изделия. Это защитит трубы от истирания, повреждений и коррозии;

Резьбовые соединения упростят процесс замены устройств и элементов;

Не допускаем перегибов трубопровода. Это влечёт снижение давления;

При разводке используются крепежи одного размера, фитинги подбирают одного производителя и материала;

Правильный подход – запас крепежей, соединительных элементов, фум-ленты, кранов, уплотнителей и прочих расходных элементов. По различным причинам тот или иной элемент выходит из строя и потребуется его замена;

Запорная арматура – важный элемент водопровода. Устанавливаем шаровой кран перед каждым устройством и на каждой ветке водопровода. Это поможет заменить вышедший из строя элемента, не перекрываю всю подачу воды.

Для правильной разводки воды своими руками соблюдайте инструкции по монтажу, используйте только качественные трубы, элементы и устройства. Оптимальным вариантом станет прокладка внутреннего водопровода опытным сантехником.

Как правильно сделать разводку воды в частном доме своими руками, посмотрите в видеоролике.

5 Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Установка узлов системы водоснабжения

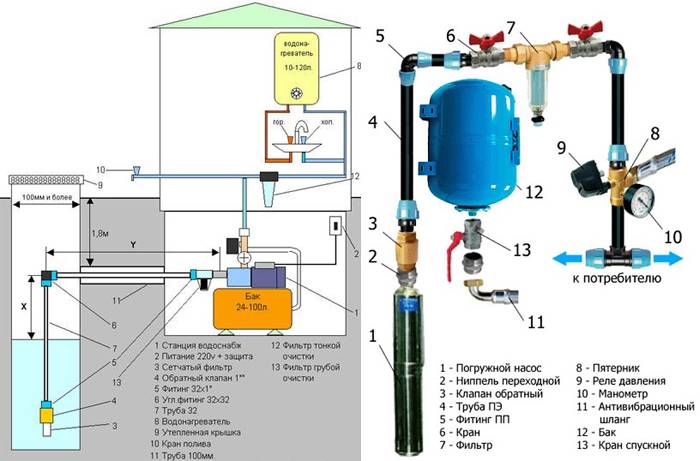

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.
