Как подключить полотенцесушитель — подключение своими руками

Варианты подключения водяной модели

Водяная конструкция отличается доступностью и практичностью. Прибор работает по принципу циркуляции нагретой воды. Неудобство использования в том, что работать сушка будет только в отопительный период. Исключение – наличие независимого теплообменника (ГВС) в конструкции котла. Но в этом случае газ придется держать включенным постоянно.

В процессе работы внутри труб змеевика может образовываться накипь. Поэтому необходимо покупать прибор высокого качества.

На отдельном контуре отопления

Вариант на круглый год. Неудобство в том, что в котельной необходимо организовать отдельный контур, который будет обслуживать полотенцесушитель. Преимущество такой установки:

  • Возможность использования дизайнерских приборов любой конфигурации и даже самой замысловатой формы.
  • Обогрев ванной комнаты в любое время года без использования радиатора.

Подключение полотенцесушителя к системе отопления в частном доме с использованием отдельного закрытого контура вместе с насосной группой – весьма затратный способ. Появляются дополнительные расходы на оборудование и эксплуатацию. Допоборудование включает:

  • насос;
  • автоматику;
  • отдельный коллекторный отвод.

Такой вариант подключения трудоемок. Человеку без специальных знаний будет сложно правильно смонтировать конструкцию.

На контуре основного отопления

При таком способе подключения змеевик будет работать только в период функционирования отопительной системы. Но вариант имеет и свои плюсы:

  • Невысокие затраты на монтаж.
  • Справиться с задачей можно без привлечения стороннего мастера.
  • Змеевик можно использовать в качестве отопительного прибора для ванной комнаты.

Монтаж прибора не представляет сложности – устанавливается, как обычный радиатор, с использованием тройников или коллектора. При таком способе подключения рекомендуется использовать комбинированную сушку – когда закончится отопительный сезон, включается электрический термоэлемент.

Необходимые материалы

Чтобы правильно подключить полотенцесушитель к стояку горячего водоснабжения в многоэтажном или частном доме необходимо приобрести все материалы и инструменты:

  1. Собственно, полотенцесушитель.
  2. Кронштейны.
  3. Трубы, муфты и фитинги из полипропилена.
  4. Краны.
  5. Ножницы для резки труб.
  6. Сварочный аппарат.

Перед подключением полотенцесушителя необходимо убедиться, что все необходимые детали и инструменты в наличии

Часто большая часть необходимых материалов входит в комплект с полотенцесушителем. Но при покупке нужно обязательно все проверить. Если какая-то деталь не внушает доверия, то лучше заменить ее на более надежную. Если устанавливать прибор будут профессионалы, то обзаводиться ножницами и сваркой совсем ненужно, у них все уже есть.

Замена и ремонт

Как правило, современного жителя «хрущевки» не устраивает тот факт, что вне отопительного сезона сушить полотенце попросту негде. И самый радикальный способ решения проблемы — демонтаж старого полотенцесушителя и замена его на электрический.

На смену старой конструкции придет новая.

Такой способ возможен, если ваши соседи по подъезду собираются поступить аналогичным образом. В противном случае вы вынуждены будете спрямить трубу, чтобы сохранить подачу воды в соседние квартиры.

Более разумным считается переподключение к горячему водоснабжению полотенцесушителя с боковым подключением.

Чтобы полотенцесушитель работал круглый год — подключите его к горячей воде.

И, наконец, самым простым способом является замена старого прибора более современным — из нержавейки. У этого метода есть масса достоинств:

  1. Домовая отопительная система остается неизменной;
  2. Улучшается работа прибора;
  3. Улучшается внешний вид;
  4. Расход материалов минимальный.

Недостаток всего один — прибор по-прежнему будет работать только в отопительный сезон.

Частный случай

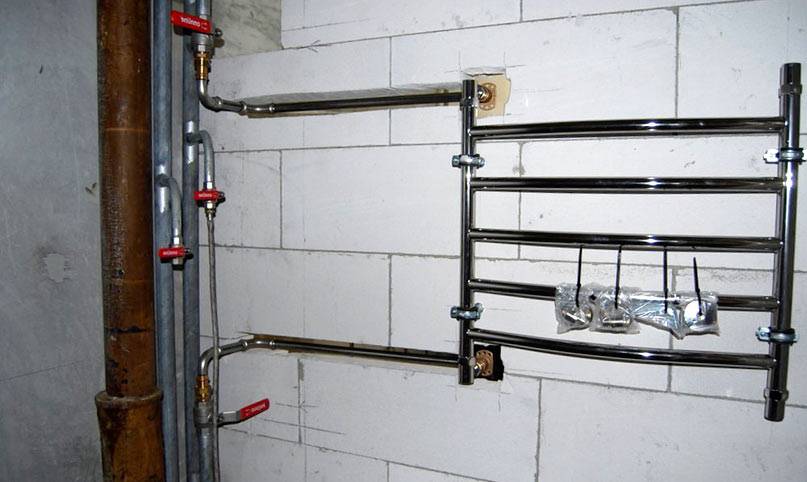

Опишу частный случай замены полотенцесушителя в квартире своих родственников. Собственно, сама инструкция:

ИллюстрацияОписание работ
Объем работ.

Нам предстояло заменить старый полотенцесушитель на более современный из нержавейки, не нарушая при этом отопительную систему в доме.

Демонтаж:

  • Срезаем своими руками болгаркой старый полотенцесушитель;
  • С помощью ручного клуппа нарезаем резьбу на трубе.
Установка нового:

  • Отмечаем на стене месторасположение;
  • Перфоратором сверлим отверстия под крепеж;
  • Фиксируем к стене (предварительно);
  • С помощью линейки и карандаша отмечаем место подводки полипропиленовой трубы ppr ½ дюйма;
Пайка труб.

С помощью паяльника делаем новую подводку к полотенцесушителю. Устанавливаем шаровой кран.

Окончательную установку полотенцесушителя провели после укладки плитки в ванной комнате.

Что это дало?

  • Во-первых, система отопления осталась неизменной, т. е. вмешательство было минимальным — заменен лишь полотенцесушитель и в придачу появилось 2 крана. Пренебрегать их установкой не стоит, поскольку в случае протечки полотенцесушителя, его можно оперативно отключить;
  • Во-вторых, улучшился внешний вид помещения ванной — вместо громоздкой трубы красуется «лесенка» из нержавейки;
  • В-третьих, благодаря обустройству принудительной вентиляции полотенца высыхают за несколько часов даже без отопления.

https://youtube.com/watch?v=JKbca3PlVHI

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению

Важное требование – соблюдение правил электробезопасности

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Выбор за Вами!

Ошибки при монтаже

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что справится с ее воплощением сможет даже непрофессиональный мастер. Однако, при монтаже все же могут возникнуть проблемы, влияющие на эксплуатацию оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки соединения подвергаются большой нагрузке. Чаще всего неисправности при работе полотенцесушителя возникают по следующим причинам:

  1. Несоответствие диаметра труб и подключаемого змеевика.
  2. Недостаточная герметичность точек соединения труб при монтаже.
  3. Маленькое сечение труб.

Разновидности приборов

Раньше во всех многоэтажных домах устанавливался обычны змеевик, подключенный к центральному водоснабжению, а именно к трубе с горячей водой. Такая форма популярна и сегодня, но благодаря более современным материалам из которых сделаны такие полотенцесушители, они выглядят значительно привлекательнее.
Еще одной популярной формой считается так называемая лесенка с горизонтальными перемычками. Такой прибор более функционален, поскольку на нем можно разместить больше вещей.

В целом, рынок предлагает потребителю три вида устройства для сушки вещей в ванной:

Водяной полотенцесушитель. Такое оборудование подключается к системе отопления или горячего водоснабжения. Для нагрева используется горячая вода. Цена очень демократична, поэтому это самый популярный вариант. Во время подключения нужно обязательно установить дополнительные краны, которые помогут перекрыть воду если возникнет протечка или нужно будет поменять сушилку.

Водяной полотенцесушитель: устройство монтируется непосредственно к системам ГВС

Электрический. Такой вариант используют если нет возможности подключится к системе подачи горячей воды. Они могут быть как напольными, так и настенными. Если человек остановил свой выбор на таком полотенцесушителе, то нужно учесть, что он потребляет много электричества.

Схема подключения электрического прибора может быть открытой (есть вилка и розетка) и закрытой (все коммуникации спрятаны в стене). Такое оборудование имеет ряд преимуществ:

  • Имеет регулятор температуры.
  • Можно установить в любом помещении.
  • Большое количество форм позволяет выбрать подходящую к любому интерьеру.
  • Подходят для частных домов без центрально водоснабжения.

Комбинированный. Такие модели подключаются к трубам, подающим горячую воду, и нагреваются от нее. Но если теплую воду отключили, то можно воспользоваться нагревательным элементом и также комфортно использовать прибор по назначению.
Цена на такие устройства немного выше чем на два предыдущих, но зато деньги потрачены не зря. В любой ситуации можно быстро высушить вещи.

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

  • обязательная установка байпаса;
  • отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
  • сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
  • байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Однотрубная система — горизонтальная и вертикальная

В малоэтажном частном строительстве две эти системы используются очень часто. Но если для одноэтажных коттеджей подойдет горизонтальная разводка, то для двухэтажных только вертикальная

Здесь важно понять принцип работы системы и определиться, какую лучше выбрать

К примеру, горизонтальная разводка труб потребует соблюдения определенных правил в процессе ее монтажа. В частности, определенного уклона магистрали обратки. Здесь необходимо точно выставить радиаторы отопления в одной плоскости, чтобы не получилось перепадов высот верхних точек. Вот почему такая схема считается не очень простой. Конечно, с ней можно справиться и своими руками, но даже профессионалы говорят о сложности монтажного процесса. А установка циркуляционного насоса решает все проблемы разом.


Схема «ленинградки»

К примеру, не нужно будет наращивать дополнительные секции на батареях. Созданное внутри системы небольшое давление теплоносителя обеспечит его равномерное распределение по всем отопительным приборам. И это большой плюс. Не придется строго соблюдать пропорции и параметры трубопроводов и месторасположение отопительных приборов. Насос все это скомпенсирует. Но с ним есть и проблемы, потому что этот агрегат работает от сети электрического тока. Небольшой сбой в подаче электричества — и все преимущества сразу становятся недостатками. Вот почему даже при установке циркуляционного насоса мастера стараются придерживаться всех требований монтажа системы.

Одноконтурная разводка двухэтажного дома

Одноконтурная схема индивидуального отопления двухэтажного строения отличается тем, что в ее конструкции есть вертикальный стояк, распределяющий поток теплоносителя поэтажно.

Чтобы проще было регулировать этот поток, делают две вещи:

  1. Стояк врезают в магистраль до первого радиатора на первом этаже.
  2. Здесь же устанавливают запорный вентиль, с помощью которого можно не только отключить первый этаж при необходимости, но и регулировать подачу теплоносителя. К примеру, уменьшив зазор, можно увеличить подачу тепла на второй этаж.


Схема радиаторного отопления двухэтажного дома

Это неплохая схема отопительной системы, но у нее есть и недостатки:

  • Во-первых, такое отопление требует использования труб большого диаметра.
  • Во-вторых, разводную магистраль нужно делать обязательно с уклоном.
  • В-третьих, вид трубопроводов не отличается эстетичностью, а спрятать их подчас невозможно. Правда, все это компенсируется тем, что система может прекрасно работать с естественной циркуляцией теплоносителя, то есть без использования электроэнергии.

Но если установить в нее циркуляционный насос, то ее функционирование станет во много раз эффективнее. Кстати, в этом случае отпадёт необходимость использования на обратке трубы большого диаметра. Насос прекрасно продавит теплоноситель и в небольших трубопроводах. Но помните, что его работа может создавать определенные проблемы.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Как подключить полотенцесушитель «Лесенка» (схемы)

В данном разделе мы рассмотрим 3 гарантированно рабочих схемы подключения ПС «Лесенка».

Схема 1

Диагональное и боковое подключение. Данные методы являются самыми действенными для большинства полотенцесушителей. Эта схема подразумевает подачу горячей воды в верхнюю часть и выпуском его снизу, при остывании. На картинке чуть ниже (на рис. 1 и 2) представлены данные способы подключения с несмещенным и незауженным байпасом. Эти схемы не имеют преимуществ друг перед другом.

Чтобы схема правильно работала требуется следующее:

  • Верхний отвод стояка должен подключаться выше ПС, а нижний – ниже.
  • Нужно соблюдать уклон (показано на картинке) и перепады 3-30 мм на 1 метр трубы.
  • Если к стояку расстояние меньше пары метров и применяется ППР 32 мм, то необходимо соблюдать горизонтальную укладку.
  • Не должно быть «провалов» или «горбов», иначе в них будет скапливаться воздух. Рано или поздно это послужит причиной остановки циркуляции.

Схема 2

Нижнее подключение. Не такое эффективное, как схема 1. Подключение полотенцесушителя Лесенка с нижним подключением имеет свои преимущества и недостатки. На картинке ниже представлены данные схемы.

Для правильной работоспособности вышеупомянутой схемы, нужно:

  • чтобы нижний отвод устанавливался ниже ПС;
  • уклон (см. выше схема 1);
  • верхний отвод с зауженным байпасом должен быть ниже точки подсоединения последнего.

Схема 3

Диагональное / боковое подключение ПС со смещенным / зауженным байпасом. Многие сантехники полагают, что между отводами должно быть заужение, аргументируя тем, что тогда будет все работать как нужно. Однако, в случае нижней подачи воды и слабой циркуляции, такие врезки снижают эффективность ПС или вообще его работа станет невозможна. При таком подсоединении нужно стремиться, чтобы диаметр байпаса и стояка был одинаковым. Ниже вы можете наблюдать правильное подключение полотенцесушителя «Лесенка» с учетом вышеупомянутых особенностей.

Для правильной работоспособности применимы советы из схемы 1

Полотенцесушитель и бойлер

А вот ответ на вопрос, как подключить водяной полотенцесушитель к бойлеру, усложняется удорожанием монтажа. Прежде всего, в самом полотенцесушителе должна циркулировать горячая вода.

В бойлер она самостоятельно, разумеется, возврвщаться не может, поэтому, чтобы обеспечить ее круговорот, нужен специальный насос с сечением трубы в 40 мм. Он и обеспечит этот процесс.

Важно помнить, что насос должен быть предназначен для горячей воды. Многие же считают такую процедуру нецелесообразной, так как ожидаемого эффекта бойлер почти не дает. Именно поэтому прежде, чем полотенцесушитель к бойлеру, стоит задуматься, настолько ли это комфортно, и какие цели при этом будут достигнуты

Кстати, тоже самое можно сказать и о водонагревателе

Именно поэтому прежде, чем полотенцесушитель к бойлеру, стоит задуматься, настолько ли это комфортно, и какие цели при этом будут достигнуты. Кстати, тоже самое можно сказать и о водонагревателе.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

  1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
  2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
  3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
  4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
  5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Как подключить водяной полотенцесушитель самостоятельно?

Установка и подключение водяного полотенцесушителя в ванной комнате своими руками.

Начнем с того что какой полотенцесушитель(далее полотенчик) Вам нужен. Тут китайцы советуют смотрю. Полотенчики бывают в основном 2 типов,лесенка и калач.

1 и 2 картинка соответственно.

Там они имеют всякие разные изменения,но изначальная форма всегда одна.

Так вот,подключение у них всегда одного размера,1 дюйм (25мм)! А вот какие трубы от стояка идут у Вас нужно смотреть.Если понадобится нужно взять муфту переходную с дюйма на 3\4,с внутренней резьбой.

Возможно понадобится кран угловой или прямой

Это из разряда не дешевых кранов и ставятся они естественно на сам полотенчик.Если позволяет место,то краны можно взять простые шаровые и спрятать их в коробе или нише,что там у Вас получится.Схема подключения проста :

Где 1 — тройник,2-кран,3-байпас,4-полотенчик. Но есть нюансы!

Байпас желательно ставить всегда.Летом,когда жарко (вариант для квартиры),Вы можете смело отключить полотенчик перекрыв один кран и открыв байпас.в этом случае у вас вода будет циркулировать через байпас и у всех остальных все будет работать(в квартирах выше и ниже).Это если подключение как на первой схеме.Что касается второй схемы,то краны прячем в коробе или нише.

Если Вы выбрали полотенчик лесенку,то подключать его по 2 схеме нет смысла,так как он будет греть только на половину.так как сопротивление воде большое и на будет стремится течь по пути меньшего сопротивления,то есть вообще не циркулировать через полотенчик.Горячими будут только пара-тройка перемычек.Возможен вариант с заужением стояка :

Как подключено на картинке,будет греть максимум пара нижних перемычек.

Вот такое подключение будет работать :

Вроде ничего нет сложного но лучше обратится к специалисту если чувствуете что сами сделать не сможете.

ну и на последок общую схемку :

Удачи!

При установке полотенцесушителя, у нас возникла проблема — течет соединение полотенцесушителя с американкой. Меняли прокладки, не помогает, что посоветуте сделать?

Скорее всего у вас не симетрично рассположенны резьбы или расстояние не выдержанно.Получается что выворачивает в месте соединения(прокладки) и прокладку просто не зажимает.Посмотрите как расположены резьбы перед американками,по оси или нет,проверьте расстояние между центрами резьб,оно должно быть 500-600 мм.,в зависимости от полотенчика.Если ничего не получится исправить,то по 2 толстых резиновых прокладки вам помогут,но не на долго.

Полотенцесушитель можно подключить закольцевав его на отопление или на горячую воду, если горячая вода постоянно, лучше на неё (но это запрещено коммунальными службами!), если же воду греет у вас бойлер или котёл, газовая колонка тогда лучше на отопление.

Установка на горячую воду, лучше это делать в моменты её отсутствия (чтоб меньше кто знал — потому что незаконно!), но если она постоянно, придётся перекрыть на время (лучше ночью), предварительно подготовив всё необходимое, чтоб ускорить процесс. Подсоединять нужно не на вход в ваш дом/квартиру, а на стояк — то есть, нужно сделать две врезки и пропустить воду из стояка через полотенцесушитель обратно в стояк. Как впаивать штуцер с резьбой или впаивать американки писать не буду, это уже технические вопросы, спецу объяснять не нужно, а если человек далёкий, то в двух словах не опишешь — главное не пропустить воду к крану, а вернуть её в стояк!

Установка на отопление — тут проще, можно никого не тревожить, тихонечко перекрыть магистраль или кран на одну из батарей и врезаться в магистраль — то есть полотенцесушитель фактически будет дополнительной батареей, либо просто промежуточным звеном по магистрали на батарею или комнату.

Важно! Не поленитесь в обоих случаях установить на верхнем присоединении кран маевского, случаи разные и воздух время от времени спускать придётся — просто поверьте и не поленитесь поставьте, потом спасибо скажите!

Мало информации в вопросе. Не удивлю если скажу что ванны у всех разные и полотенцесушители тоже. Своими руками не советую, это дорого, потому что надо иметь резьборезный инструмент , как минимум.

То было вступление, а теперь конкретика: перед покупкой сушителя снимите размер левой, от входа, стороны двери в ванной, это и будет длинна Вашего сушителя. Теперь приступаем к замеру диаметра труб, они бывают как на 20-ь так и на 25-ь, покупаем соответствующий полотенцесушитель, если понадобится, то и переходники к нему. Перекрываем воду в подвале, отрезаем старый сушитель (учитываем длину резьбореза, режем не под “корень”), далее нарезаем резьбу (трубу придерживаем газовым ключом), после этого “пакуем” сушитель, советую использовать и паклю и фом одновременно.
