Варианты подключения водяной модели
Водяная конструкция отличается доступностью и практичностью. Прибор работает по принципу циркуляции нагретой воды. Неудобство использования в том, что работать сушка будет только в отопительный период. Исключение – наличие независимого теплообменника (ГВС) в конструкции котла. Но в этом случае газ придется держать включенным постоянно.
В процессе работы внутри труб змеевика может образовываться накипь. Поэтому необходимо покупать прибор высокого качества.
На отдельном контуре отопления
Вариант на круглый год. Неудобство в том, что в котельной необходимо организовать отдельный контур, который будет обслуживать полотенцесушитель. Преимущество такой установки:
- Возможность использования дизайнерских приборов любой конфигурации и даже самой замысловатой формы.
- Обогрев ванной комнаты в любое время года без использования радиатора.
Подключение полотенцесушителя к системе отопления в частном доме с использованием отдельного закрытого контура вместе с насосной группой – весьма затратный способ. Появляются дополнительные расходы на оборудование и эксплуатацию. Допоборудование включает:
- насос;
- автоматику;
- отдельный коллекторный отвод.
Такой вариант подключения трудоемок. Человеку без специальных знаний будет сложно правильно смонтировать конструкцию.
На контуре основного отопления
При таком способе подключения змеевик будет работать только в период функционирования отопительной системы. Но вариант имеет и свои плюсы:
- Невысокие затраты на монтаж.
- Справиться с задачей можно без привлечения стороннего мастера.
- Змеевик можно использовать в качестве отопительного прибора для ванной комнаты.
Монтаж прибора не представляет сложности – устанавливается, как обычный радиатор, с использованием тройников или коллектора. При таком способе подключения рекомендуется использовать комбинированную сушку – когда закончится отопительный сезон, включается электрический термоэлемент.
Вакуумизация кондиционера
А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.
Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.
Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.
А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.
Это в дальнейшем приводит к двум последствиям:
разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров
Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.
Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.
Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.
Когда звук практически пропадет, с этого момента и начинайте отсчет времени.
https://youtube.com/watch?v=BUEBqJV1yMI%3F
Как нельзя делать
Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.
Эта схема не работает
На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:
- отводы сделаны уже чем межосевое расстояние полотенцесушителя;
- сделаны они металлопластиковой трубой с петлями.
Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.
Нестабильные схемы
Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.
Нестабильно работающие схемы подключения
При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

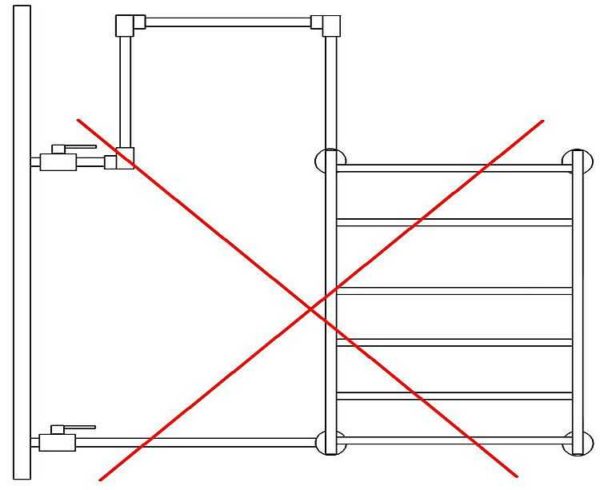

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.
С петлей сверху
Совсем неверно
На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.
Очень плохая идея
Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.
Способы нижнего подключения
Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.
Нижнее подключение в двухтрубной системе
Способ No1. С боковыми отводами
Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.
Двухстороннее нижнее подключение
Способ No2. При помощи переходника
Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.
Монтаж узла нижнего подключения радиатора
Способ No3. С удлинителем потока
Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.
Радиаторная направляющая или удлинитель протока
Принцип работы удлинителя потока для радиатора отопления
Монтаж коллектора и водопроводных труб
Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.
При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.
Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.
После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.
Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
Преимущества и недостатки
Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.
Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.
Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.
Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.
В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.
И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.
Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?
Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.
Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.
Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.
Виды полотенцесушителей для частного дома
Полотенцесушитель – многофункциональное оборудование для ванной комнаты. Прибор становится стильным предметом интерьера, добавляет комнате уюта, выполняет функцию обогревателя и сушилки для вещей.
В зависимости от конструкции прибора и типа прибора различаются способы его подключения. При неправильном монтаже рабочая поверхность будет неравномерно нагреваться либо прибор вообще не будет функционировать. Одной из наиболее распространенных ошибок подключения полотенцесушителя в частном доме является завоздушивание системы и появление протечек.
Разновидности приборов по типу нагрева:
- электрический;
- водяной;
- комбинированный.
Электрические устройства популярны из-за простоты установки. Приборы монтируются рядом с розеткой. Подключаются без необходимости врезки в систему отопления или ГВС. При круглосуточной работе электрический полотенцесушитель потребляет большое количество электроэнергии, что приводит к существенным расходам на ее оплату. Установка электрической сушки актуальна, если в доме источником тепла является электричество – бойлер, электрокотел.
Комбинированная модель совмещает в себе преимущества водяного и электрического прибора. Устройство снабжено двумя рабочими поверхностями. Одна из труб нагревается при прохождении через нее рабочей жидкости, вторая – при разогреве электрического термоэлемента.
Какой полотенцесушитель хотите поставить?
Водяной
81.82%
Электрический
0%
Комбинированный
18.18%
Проголосовало: 11
Основные формы полотенцесушителей:
- лесенка;
- скоба (П-образный);
- змеевик (М-образный);
- U-образный.
Сложные конструкции состоят из различных фрагментов разной формы, соединенных между собой. Такой прибор называют дизайн-радиатором.
Различаются сушки для полотенец по диаметру трубопровода. Стандартный размер – 32 мм. Встречаются модели с наружным диаметром 26, 28 и 50 мм.
Для изготовления прибора используется латунь, медь, алюминий. Эти металлы красиво выглядят, но устанавливать в доме их рекомендуется, если в систему запускается предварительно очищенная вода. Наиболее практичный вариант – змеевик из нержавеющей стали. Металл устойчив к коррозии, способен выдержать воду плохого качества, легко поддается сварке и нарезке. Чтобы придать изделию эстетичный вид, поверхность из нержавеющей стали хромируется, что делает ее гладкой и блестящей.
Подключение полотенцесушителя лесенка с нижним подключением
Виды полотенцесушителей
Полезное изобретение, которое создано для сушки полотенец и мелкого белья, просто необходимо в современной ванной комнате. Каждый владелец дома или квартиры, затевающий ремонт в ванной, задавался вопросом установки полотенцесушителя водяного лесенка с нижним подключением в своем жилище. Конечно же, функционирование этого приспособления зависит от правильности монтажа. Для того чтобы правильно его установить, необходимо изучить схему подключения полотенцесушителя с нижней подводкой.
Как выбрать полотенцесушитель
На сегодняшний день существует огромное разнообразие различных полотенцесушителей. Человеку, который столкнулся с проблемой выбора, очень непросто определиться с тем, какой же из них приобрести. Они подразделяются на следующие виды:
- электрические;
- водяные;
- комбинированные.
Также эти изделия различают по конструктивному признаку (по форме):
- П-образный;
- М-образный;
- лесенка;
- змейка.
Наша же статья будет посвящена полотенцесушителю водяному лесенка с нижним подключением, особенностям его выбора и монтажа.
Самым эффективным полотенцесушителем водяным с нижним подключением по своей конфигурации является лесенка. Это и понятно: количество отдаваемого тепла на единицу площади заметно выше, чем у других типов полотенцесушителей. Если учитывать все особенности конструкций всех инженерных коммуникаций многоэтажных домов, особой популярностью пользуются полотенцесушители лесенка с нижним подключением к водопроводной сети. Следует заметить, что агрегаты такого типа можно врезать в систему отопления и квартир, и коттеджей, и частных домов.
Способы нижнего подключения полотенцесушителя
Для того чтобы полотенцесушитель выполнял свою основную функцию, его необходимо правильно подключить. Но чтобы использование полотенцесушителя водяного с нижним подключением было максимально функциональным, нужен правильный и грамотный монтаж, с которым может справиться не только профессиональный монтажник.
В принципе, если человек хоть немного знаком с сантехническими работами, подключить полотенцесушитель для него не составит особого труда. Для того, чтобы установить полотенцесушитель лесенка с нижним подключением, вы не должны обладать какими-то особыми навыками и инструментом. Если же вы решили заняться этим самостоятельно, то вам, несомненно, помогут наши советы и рекомендации.
Схема подключения полотенцесушителя с нижней подводкой может быть двух видов:
- последовательная;
- два типа параллельной.
Инструменты и материалы для монтажа
Схема подключения вентиля полотенцесушителя
Для того чтобы самостоятельно выполнить нижнее подключение полотенцесушителя, вам понадобятся некоторые материалы. Вот приблизительный список того, что будет необходимо для подключения:
- сам агрегат;
- трубы;
- вентили;
- фитинги;
- втулки;
- гаечные ключи различных размеров;
- перфоратор;
- болгарка с отрезным кругом.
Полезные советы по монтажу
- В одной системе не рекомендуется использовать детали, изготовленные из разных материалов. Невыполнение этого требования может привести к коррозии металлических деталей.
- Если полотенцесушитель подключается в системе отопления, пользоваться им можно только в холодное время года. Если к водоснабжению – круглогодично.
- Монтировать полотенцесушитель можно и к нижним, и к верхним патрубкам. Но при монтаже к нижним, его мощность уменьшится на 10%.
- Если диаметры полотенцесушителя и патрубков не соответствуют друг другу, то тогда необходимо воспользоваться переходниками.
Учтите, что к месту монтажа полотенцесушителя всегда должен быть обеспечен свободный доступ. Это условие необходимо создать на случай возникновения аварии или непредвиденной ситуации. Не забудьте проверить герметичность.
Виды систем отопления
Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.
Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки
Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов
Однотрубная
Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.
Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.
Как выглядит однотрубная система отопления
Схематично однотрубная отопительная система делится на:
- вертикальную – применяется в многоэтажных зданиях;
- горизонтальную – рекомендуется для частных домов.
Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.
По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.
Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.
Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.
Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:
- новые технологии позволили решить вопрос с неравномерным прогревом помещений;
- применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
- монтаж однотрубной системы обойдется значительно дешевле.
Двухтрубная
В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.
С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.
Двухтрубная система отопления
Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки
Г-образная трубкаШаг 1. Монтаж начинается с установки ниппеля.
Установка ниппеля
Шаг 2. Затем устанавливается блок шаровых кранов.
Установка блока шаровых кранов
Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.
Надевается резьбозажимное соединение
Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.
Г-образная трубка развальцовывается с помощью инструмента
В результате резиновое уплотнение уже не сползает с трубки в евроконус.
Теперь уплотнение не сползает с трубки
Шаг 5. Трубки устанавливаются в фиксирующий уголок.
Установка трубок в фиксирующий уголок
Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.
Наживление трубок
Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.
Отмечается будущее отверстие
Демонтаж трубок
Шаг 8. По разметке в полу сверлится отверстие.
В полу сверлится отверстие
В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.
Дюбель и саморез
Дюбель забивается в отверстие
Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.
Фиксация Г-образных трубок
Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.
Труба для системы отопления
Теплоизоляция отодвинута на 2 длины гильзы
Фиксация гильзы
Шаг 11. Выполняется соединение. Конец трубы развальцовывается.
Используется насадка зеленого цвета
Развальцовка трубы
Трубы подсоединеныШаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.
Трубы крепятся к полу дюбель-крюками
Нижняя схема
Полотенцесушитель, подключенный с помощью расположенной снизу подводки, смотрится интересно и эстетично. Правда, эффективность его работы немного ниже, чем при других вариантах соединения. Тем не менее, этот вариант довольно популярен. Существует несколько рабочих схем подключения такой модели:
- с прямым байпасом. Непременным условием является установка на одну из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Спускные краны необходимы для того, чтобы была возможность избавиться от наличия воздуха в системе после случаев отключения водоснабжения. Чтобы эти детали не нарушали своим видом внешний облик помещения, их обычно маскируют с помощью специального декоративного колпачка,
- с удлиненной вертикальной нижней подводкой. Такая схема практически не отличается от предыдущей. Она необходима для тех случаев, когда нужно расположить горизонтальные трубы подводки как можно ниже к полу,
- с зауженным байпасом. При этом верхний отвод должен иметь небольшой подъем по направлению к полотенцесушителю, этот показатель должен составлять от 5 до 20 миллиметров на каждый метр трубы,
- со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.
