Бетонные кольца для канализации: виды, маркировка, методы изготовления + обзор производителей

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

  • приварив уголки с просверленными дырками, стягивать болтами;
  • сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

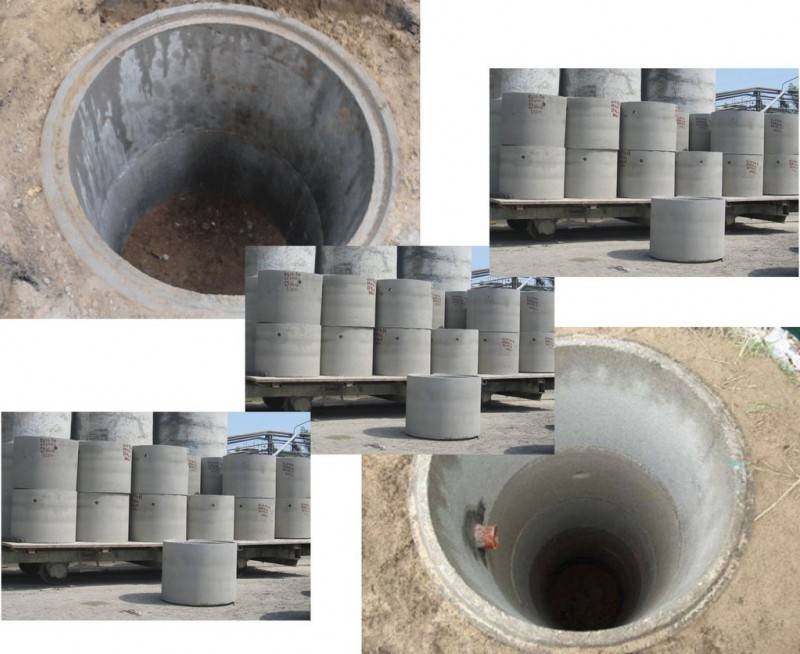

Преимущества и недостатки бетонных колец

Как было ранее замечено, к первому преимуществу относится повышенная герметичность колец, что, в свою очередь, ведет к еще одному плюсу — экологичности. Она достигается процессом гидроизоляции стенок колец. Легкость в проведении процесса гидроизоляции также является плюсом. Вследствие этого можно точно быть уверенным, что при использовании какой-либо химии она не попадет в окружающую среду.

Как известно, форма кольца (круга) является наиболее прочной в природе. Поэтому бетонные кольца обладают высокой устойчивостью к сжимающим нагрузкам. Формы кольца очень сложно добиться с помощью кирпичной кладки. Да и по времени этот процесс займет куда больше времени, чем укладка колец.

Долговечность — один из минусов бетонного кольца, хотя лет на 30 его хватит.

Кольца сделаны из бетона, что повышает долговечность. Монтаж колец происходит легко и, хотя при этом используется кран, затраты легко отбиваются отсутствием дорогостоящего сервисного обслуживания.

Плюсов у бетонных колец еще много: начиная от обеспечения простого доступа к инженерным системам и ее ключевым узлам, заканчивая приемлемой ценой.

Недостатки у бетонных колец тоже, конечно, есть, но их в разы меньше чем достоинств. К ним можно отнести их вес. Так, масса бетонного кольца диаметром 1 м и высотой в 0,7 м равна 800 кг, и по этой причине вручную кольца не установить. Да и катать кольца по территории участка строго запрещается по причине возможного появления на нем трещин, приносящих ущерб качеству изделия.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

  1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
  2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
  3. в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
  4. в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Очистка стоков и правила эксплуатации канализации

После того, как произведен расчет объема, высоты и учтены размеры, отстойник собирается и работает вся система следующим образом: вода поступает в камеры очистки, где уже происходит загнивание органических соединений и осветление жидкости посредством полезных бактерий. После потоки направляются по трубам в устройство распределения и фильтрации. Затем потоки, очищенные от грязевых вкраплений просачиваются в грунт или отводятся в природные водоприемные резервуары.

Полностью готовое сооружение очистного характера необходимо регулярно осматривать и проводить профилактические мероприятия. В частности:

  • чистить внутреннюю поверхность шахты от корок дважды в год (весна-осень);
  • не допускать поднятия осадка и корок до самых верхних технологических отверстий, посредством которых потоки переливаются в камеры очистки;
  • чтобы чистка проходила как можно более тщательно, лучше прекращать перед очищающими мероприятиями подачу потоков воды, а отложения счищать посредством вил или черпаков (остатки выкачиваются ассенизаторской машиной);
  • проводить подновление и ремонт колец, днища.

Несмотря на простоту и прочность сооружений, необходимо соблюдать меры безопасности: проветривать отстойник перед началом работ, брать в шахту веревку и фонарь. В зависимости от объема конструкции, производится расчет периодичности очистных мероприятий. В частности, для дачи, оснащенной небольшим количеством сантехнических приборов, очистка может производиться не чаще 1-2 раз в год, а для загородного дома комфортного проживания, процедура проводится по мере необходимости, до 6-8 раз в год.

</index>

Жителям частного сектора, лишенным доступа к централизованной канализационной магистрали, проблему утилизации органических отходов приходится решать самостоятельно, сооружая на участке различного вида очистные или накопительные сооружения. В продаже имеется широкий ряд готовых септиков различных конструкций, но многие домовладельцы своими руками сооружают очистные колодцы, приобретая в торговой сети кольца для канализации.

Следует отметить, что кольцевые железобетонные изделия (ЖБИ) большого диаметра нередко используют в домашнем хозяйстве и для других целей, монтируя из них различного вида и назначения инженерные сооружения. Многим домовладельцам помимо определенных знаний о разновидностях, вспомогательных элементах, типоразмерах и стоимости, будет полезна информация о том, как вкопать кольца для канализации из различных материалов.

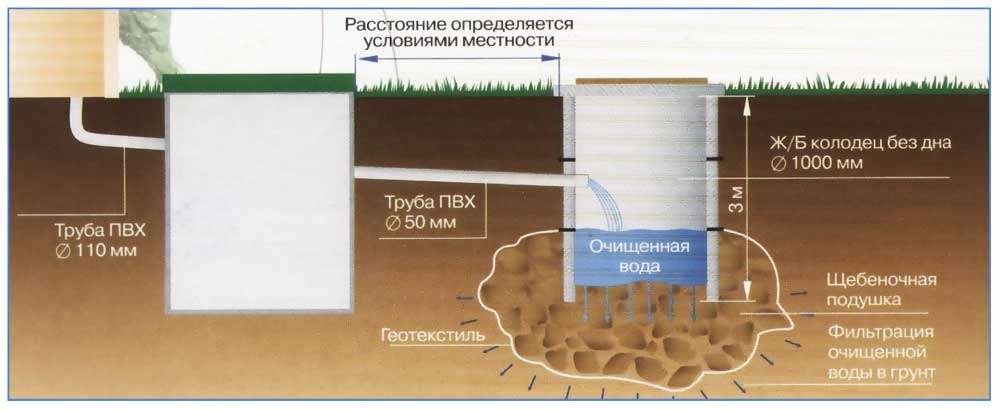

Рис. 1 Бетонная канализация для дренажа – схема устройства

Область применения

Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.

Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.

При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.

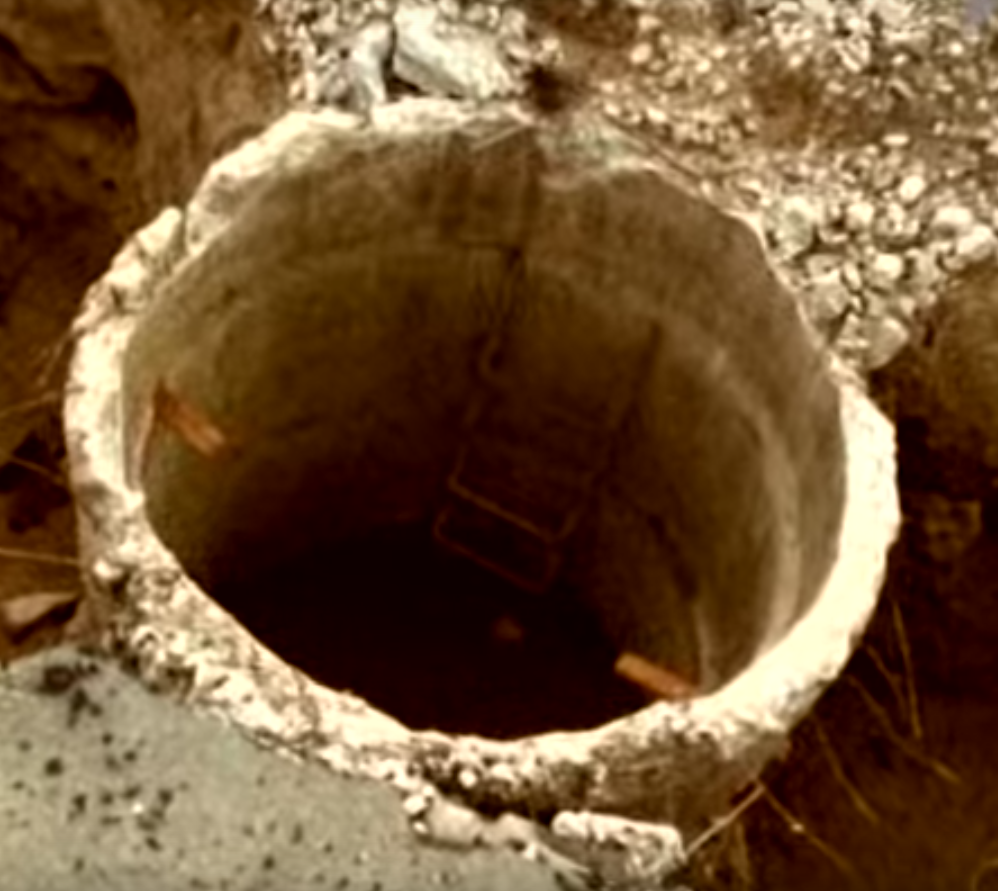

Использование ЖБИ колец для выгребных ям

Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.

Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.

В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

  • на рытье котлована под сооружение;
  • на доставку продукции;
  • на монтажные работы;
  • сооружение колодезного домика (по желанию);
  • на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Какое оборудование выбрать для производства железобетонных колец

К прочему оборудованию и производственному инвентарю можно отнести цинковые вёдра, лопаты, полиэтиленовую пленку, устройство для подъема тяжелых изделий.

Немного увеличивает затраты на старт бизнеса приобретение сушильной камеры, благодаря которой в несколько раз сокращается процесс застывания блоков. Конечно, это не обязательные затраты, так как бетонные кольца нормально «схватываются» и на свежем воздухе. Но если речь идет о больших объемах производства и высокой срочности выполнения заказов, то без камеры не обойтись.

Также стоит отметить, что для нормального производства необходима горизонтальная ровная площадка. Если производство открывается в помещении, то высота потолка должна быть не менее четырех с половиной метров.

Купить бетонные кольца, железобетонные кольца для канализации — цена в Киеве

Отображение: список сетка

Показать: 30 50 100

Сортировка: от дешевых к дорогим от дорогих к дешевым популярные

Одним из основных элементов, используемых при модернизации старых и строительстве новых смотровых, канализационных и водоотводных колодцев, являются бетонные кольца

А так как без надежной канализации невозможна эксплуатация любого здания, то качеству железобетонных и бетонных колец для колодца должно уделяться особое внимание

  1. Малые (внутренний диаметр — 100 см, внешний — 116 см, высота бетонного кольца — 90 см, вес — 0,6 т).
  2. Средние (внутренний диаметр — 150 см, внешний — 166 см, высота бетонного кольца — 90 см, вес — 1 т).
  3. Большие (внутренний диаметр — 200 см, внешний — 216 см, высота бетонного кольца — 90 см, вес — 1,5 т).

Кроме того, к уже выбранным бетонным кольцам для канализации или колодца вы сможете приобрести у нас подходящие к ним по всем параметрам днища и крышки. Если, например, кольца бетонные предполагается устанавливать в сточный колодец, то вполне разумно покупать их вместе с железобетонным дном.

Для того, чтобы исключить попадание различного мусора в колодец, в комплекте с бетонным кольцом и днищем лучше сразу заказать и соответствующую крышку.

Достоинства и недостатки железобетонных колец

Обычно сооружения из колец монтируются под землёй. Особенности среды расположения могут оказаться разными. Это и грунтовые воды, и критические значения рН почвы (её излишняя кислотность или щёлочность), температурная разница между элементами сооружения, находящимися в земле и частично над поверхностью.

Поэтому монтаж сооружений из бетонных колец требует предварительного рытья котлована. Дело это трудозатратное, требующее применения специализированной техники. А так как вес этих изделий редко бывает меньше 200 кг, то для установки и градуирования элементов колодца требуется ещё и кран либо манипулятор. Так что вес – один из недостатков этих конструкций.

Второй «минус» – гигроскопичность изделий из бетона и необходимость гидроизоляции сооружений из них, особенно в стыках между элементами.

Но достоинств этого рода изделий превышают их недостатки. К достоинствам можно отнести:

  • Сроки эксплуатации. При надлежащем качестве изготовления и правильном составе бетонной смеси – минимум полстолетия. В оптимальном случае можно рассчитывать и на вековой срок службы, и даже больше.
  • Экологичность. Выдержанный более 28 дней после отливки бетон не выделяет из себя никаких вредных веществ.
  • Экономичность. Для устройства колодцев и септиков бетонные кольца – самый бюджетный материал по соотношению цены и качества.
  • Механическая прочность. Сюда входят устойчивость к грунтовым подвижкам и давлению грунтовых вод. Запас механической прочности бетонных колец к таким воздействиям как минимум трёхкратный.
  • Быстрый монтаж. Предельные значения по массе у бетонных колец обычно не превышают 300-500 кг. При наличии бригады здоровых мужчин в самом крайнем случае можно обойтись и без использования техники. А если имеется кран-манипулятор, смонтировать колодец из сборных элементов можно очень быстро.
  • Универсальность. Септики, коммуникационные туннели, колодцы питьевые или канализационные – вот неполный перечень применения колец из бетона.
  • Простота ухода. Ровной поверхность стенок внутри и снаружи делает их очистку быстрой, и не требует сложных подручных инструментов.
  • Замковое соединение. Такие кольца имеют на торцах паз с одной стороны и аналогичный по форме выступ на другой стороне. Смонтированные «поэтажно», практически не требуют дополнительной гидроизоляции. Главное – перед монтажом тщательно очистить пазы от посторонних предметов и скоплений пыли.
  • Сквозные кольца. Имеют плоские гладкие торцы. Соединяются с помощью металлических закладок сваркой и цементным раствором в стыках. Монтируются таким способом в грунтах, где нет опасности смещения земляных слоёв.
  • Доборные кольца. Их применяют при высотах колодца или септика отличающихся от стандартных.
  • Фильтрационные. Устанавливаются при обустройстве фильтрационных колодцев. Имеют по всей поверхности стенок равномерно расположенную перфорацию.
  • Дополнительные конструкции. Это плиты дна и перекрытий (обычно с отверстиями для люков).

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

  • от дома – 5 м;
  • к общим дорогам – 5 м, подъездным – 3 м;
  • от колодца – 30 м;
  • от границы соседнего участка – 3 м;
  • к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

  • копают котлован нужной глубины, диаметр больше колец;
  • на дно ямы укладывают бетонную плиту или заливают фундамент;
  • опускают кольца с одновременной гидроизоляцией стыков;
  • сверху устанавливают перекрытие;
  • монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

  • насыпают песок высотой 0,5 м от дна котлована;
  • сверху – 20 см гравия;
  • устанавливают кольца, перекрытие;
  • если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
  • соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

  • поливинилхлоридные (ПВХ);
  • из непластифицированного поливинилхлорида (НПВХ);
  • полипропиленовые (ПП);
  • полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

  • выдерживает температуру до -70°С;
  • стойкий к гидроударам;
  • не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

  • пригодность для любых типов сооружений;
  • доступность цен;
  • большой выбор размерных моделей;
  • долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
  • жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
  • простота и скорость монтажа;
  • возможность изготовлять комплектующие на месте работ своими руками;
  • надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

Железобетонные конструкции.

К недостаткам относятся:

  • трудности транспортировки;
  • габариты и вес, которые требуют при установке использования специальной техники;
  • отсутствие мобильности (установленный колодец перенести крайне проблематично).
