Смотровые колодцы для дренажа: виды, устройство и особенности монтажа

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

Важно: Устанавливать колодцы подобного типа необходимо ниже всех дренажных трубопроводов, обеспечивая беспрепятственный сток воды к ним. 1. Выкапывается котлован под будущий резервуар

Выкапывается котлован под будущий резервуар

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

Совет: Внутрь колодца желательно сразу же поместить дренажный насос. посредством которого будет производиться откачка воды. Также можно использовать погружной насос, который будет опускаться в колодец вручную, по мере необходимости, либо насос поверхностного типа.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Углубление конструкции ремонтными кольцами

Это наиболее часто использующийся способ углубления колодцев. Мастера предостерегают от шахтного метода ведения работ, когда собранную ремонтную колонну опускают путем подкапывания грунта снизу. В этом случае она легко может застрять и обрушить ее будет очень сложно.

Оптимально выполнять поэтапное опускание элементов и выполнять все соединения прямо внутри колодца.

В ходе подготовительных работ обязательно соединяем кольца металлическими скобами по 4 штуки на шов. Это убережет колонну от разрыва при возможных подвижках грунта

Для работы нам понадобятся: лопата с коротким черенком и обычная штыковая, лестница, аппаратура для освещения, приспособление для подъема извлеченного грунта на поверхность, лебедка, отбойный молоток, ручной или электрический бур, уровень и насос для откачки воды.

Из материалов необходимо закупить ремонтные кольца меньшего, чем стоят в колодце, диаметра, герметик для обработки швов, скобы и арматуру для временной фиксации деталей. Разберем процесс пошагово.

Проведение подготовительных работ

Начинаем с осмотра новых колец и стенок колодца. Проверяем, нет ли каких-либо серьезных неровностей, которые могут помешать спуску конструкции.

Опускаем в сооружение дренажный насос и полностью откачиваем воду. С обнажившегося дна снимаем ил и отложения, поднимаем их на поверхность. Если в колодце был донный фильтр, убираем всю засыпку. Удаляем весь насыщенный водой грунт.

Еще раз осматриваем стенки колодца. Если они сильно загрязнены, проводим чистку. Отскабливаем мох и отложения со стенок бетонных колец. Если в результате осмотра будут выявлены трещины и сколы, производим ремонт стенок колодца и швов между кольцами.

Теперь можно приступать к их укреплению. Для этого соединяем стыки колец специальными скобами как минимум 4 на каждом шве, что гарантирует неподвижность элементов. Таким образом, сводим к минимуму опасность деформации старой колонны.

Опустить ремонтные кольца в колодец в одиночку невозможно. Потребуется специальное приспособление и помощь других работников

Непосредственно процесс углубления

Начинаем копать. Двигаемся от центра шахты к ее краям. Продолжаем работы до тех пор, пока стенки ямы не начнут осыпаться под напором поступающей снаружи воды.

После этого опускаем на дно ремонтные кольца, выстраивая новую колонну. Если грунт склонен к осыпанию, работы следует выполнять иначе. В этом случае копаем шахту на небольшую глубину, опускаем первое ремонтное кольцо и временно закрепляем его арматурой.

После этого продолжаем работу, вынимая грунт изнутри конструкции и подкапывая ее. Постепенно кольцо осядет, и на него можно будет ставить следующее.

Кольца скрепляем между собой скобами или уголками. После того, как будет достигнут водоносный слой, заделываем швы бетонным раствором и герметизируем их. Скрепляем между собой старую и новую колонну при помощи скоб. Щель между новым и старым кольцом заделываем щебнем.

Финишные работы в колодце

После того, как ремонтные кольца будут установлены на место, начинается завершающая стадия работ. Она заключается в осмотре всей шахты и выявлении возможных дефектов швов.

Тщательно их заделываем и герметизируем. Приступаем к укладке донного фильтра. Это может быть новая или даже старая засыпка, но в последнем случае ее нужно тщательно промыть. После этого дезинфицируем стенки колодезной шахты.

Так будет выглядеть готовое к эксплуатации сооружение, углубленное ремонтными кольцами меньшего диаметра

Из чего и как правильно сделать?

  • железобетон;
  • пластик.

Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:

  • из песка;
  • гравия средней фракции;
  • щебня.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.

Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.

Плюсы бетонной и пластиковой системы для дренажа
Из бетонных колецПлюсы:

  • Благодаря высокой прочности возможность монтажа на большую глубину.
  • Высокая стойкость к агрессивной среде.
  • Простой и быстрый монтаж.
  • Целостная структура кольца.
  • Высокая устойчивость к движению грунта.
  • Водонепроницаемость.
  • Продолжительный срок.
  • Возможность заказа разных диаметров.
  • Армированная структура кольца придает высокую прочность
Из пластикаПлюсы:

  • Минимальный вес.
  • Несложный монтаж.
  • Материал не подвергается коррозии, поэтому обеспечивается продолжительный срок.
  • Имеет маленькие размеры.
  • Нет необходимости привлекать специальную технику для установки.
  • Герметичная конструкция обеспечивает экологически чистую обстановку на дачном участке.
  • Всегда можно нарастить сооружение в высоту.
  • Благодаря гофрированной поверхности, конструкция хорошо удерживается в почве

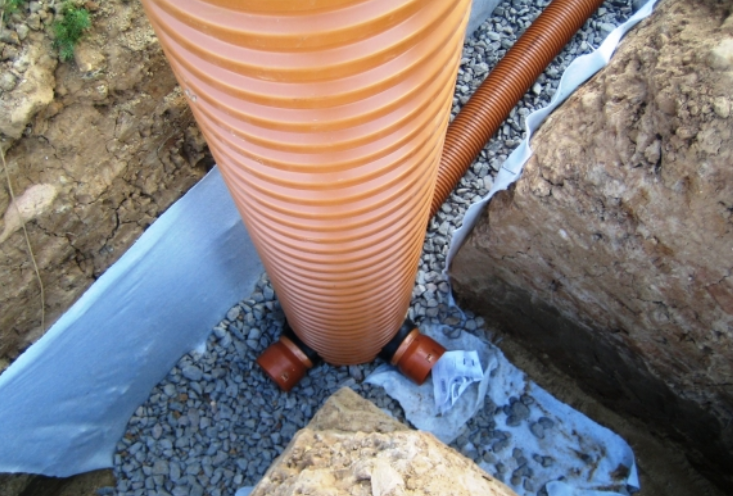

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

  • пластиковое дно;
  • гофрированная труба;
  • резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

  1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
  2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
  3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
  4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
  5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

  • гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
  • выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
  • на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
  • теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
  • обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
  • образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
  • на последнем этапе работ монтируется крыша.

Устройство ливневой канализации

Существует 2 разновидности ливневой канализации: линейная и точечная.

Вдоль нее и садовых дорожек устраивают лотки. Вместо них можно проложить перфорированные трубы, скрытые в почве. Их монтируют в траншее на песчано-щебневой подушке. Вода собирается через отверстия и самотеком направляется в отстойник.


Устройство линейной дренажной системы.

Отмостка представляет собой площадку вокруг дома с небольшим уклоном, по которой жидкость отводится от фундамента.

Лотки – это зацементированные канавки, которые можно закрыть решетками или оставить открытыми. Лотки делают с уклоном в сторону водоприемника.

Вид дренажных колодцев определяется наличием или отсутствием дна. Вода уходит в грунт, когда сооружение без дна, или перетекает в овраг, водоем, когда оно есть. Если нет возможности организовать самотечный отвод жидкости, ее откачивают насосом.

На больших участках устраивают точечные колодцы. Сверху такие резервуары закрывают решеткой, через которую в них попадает вода. На небольших площадях иногда не используют лотки и дренажные трубы. Под сливами с крыши вкапывают точечные водоприемники, из которых жидкость отводится в почву.

Точечные водосборники получили свое название из-за принципа работы. Они функционируют самостоятельно, жидкость уходит в почву. Для этого сооружают емкость без дна. Делают фильтровальную подушку из слоев песка и щебня.

2 Монтаж

Монтаж дренажного колодца проводится по довольно простой технологии. При монтаже учитывается глубина колодца, его диаметр, размер сечения обслуживаемой трубы, уклон прокладки трубы и т.д.

Также берется во внимание материал, из которого производится коллектор и его назначение. Например, железобетонные коллекторы имеют свои особенности по части установки

Сейчас мы рассмотрим базовый алгоритм по установке любого колодца:

  1. Определяем все необходимые размеры.
  2. Выкапываем котлован с указанной глубиной и диаметром.
  3. Начинаем монтаж составляющих колодца. Если образец пластиковый, то его укладывают целиком. Если же предполагается собирать коллектор из бетонных конструкций, то их монтируют попеременно.
  4. Подводим к колодцу дренажные трубы.
  5. Заделываем все стыки.
  6. Обеспечиваем доступ к коллектору.
  7. Засыпаем и трамбуем грунт вокруг колодца.
  8. Монтируем защитную крышку.
  9. Проверяем работоспособность конструкции.

Пластиковые образцы можно использовать сразу же, так как они уже готовы к эксплуатации. Железобетонные колодцы собирают из колец.

Причем для бетонных колодцев понадобится дополнительная герметизация стыков и соединений самой трубы. Если все будет сделано правильно, то чистка таких коллекторов будет требоваться вам чрезвычайно редко.

Смотровые, накопительные и поворотные колодцы нуждаются в дополнительной герметизации и доступу к телу трубы

При их монтаже важно создать устойчивое и прочное дно, что сможет задержать жидкость внутри коллектора. Отводные же, наоборот, не имеют дна и стоят на основании из гальки или битого кирпича

2.1 Чистка

Чистка колодцев – это необходимый процесс. Так или иначе, но чистить дренажные коллекторные системы вам все равно придется.

Впрочем, чистка колодцев и дренажных сооружений чаще всего проводится профессионалами, так как для этого потребуется иметь специальное оборудование. Сначала колодец нужно полностью осушить. Если до этого он был заполнен водой, то ее откачивают.

Затем приступают к мойке стенок и всех элементов. Все это моется под давлением с помощью мощных инструментов.

Также выполняется проверке и обслуживание самих соединений дренажных труб. Особенно если подразумевается чистка смотровых колодцев. В некоторых случаях требуется дезинфекция внутренностей коллектора. Например, если в ваш накопительный колодец, который вы использовали для полива огорода, попала грязная жидкость.

Для этих задач применяется специальная химия, которую затем также смывают и удаляют с помощью откачивания.

Виды дренажных колодцев

Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:

1. Смотровой (инспекционный) колодец. Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.

Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб. в угловых точках, а также на поворотах трубопроводов.

2. Коллекторный (накопительный) колодец. Устанавливается, когда почва на участке глинистая. не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.

Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.

3. Поглотительный (фильтрующий) колодец. Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.

Совет: Используйте такой вид колодцев, если общий объем стоков на вашем участке не слишком большой (до 1 кубометра в сутки).

Поглотительный колодец для дренажа обычно имеет глубину более 2 метров. На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.

Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах. имеющих высокую поглотительную способность.

Совет: Если стены поглотительного колодца имеют щели, рекомендуется проложить на них слой геотекстиля, который будет фильтровать проникающую через них воду.

Фирмы, выпускающие пластиковые колодцы для дренажа, и примерные цены

Компаний, предоставляющих на российский рынок пластиковые резервуары для дренажной системы, достаточно много. И эта цифра постоянно растет. Однако на рынке лидируют 2 фирмы, пользующиеся наибольшей популярностью у потребителей.

«Полипластик»

Это один из лидеров среди российских производителей изделий из пластика. Компания выпускает весь спектр колодцев, применяемых в дренажных системах. В ассортименте есть сварные емкости. Их лотковые варианты можно применять для установки на поворотах, пересечении трубопроводов и для ревизии системы. Безлотковые изделия можно использовать как накопительные резервуары.

Компания выпускает перепадные емкости, дождеприемные колодцы, а также сборные различного диаметра. Стоимость шахты сварного колодца составляет около 1700 рублей за метр для резервуара диаметром в 40 см, лоток такого размера стоит от 2300 рублей, а телескопическая горловина от 6000 рублей.

Отзыв: Приобрел продукцию «Полиплатик» для ревизии дренажной системы. В сборе проблем нет никаких, в процессе эксплуатации тоже. Доволен

Единственный минус – в процессе выбора не мог найти цену, что важно для мониторинга продукции. Wavin

Wavin

Эта европейская компания, являющаяся лидером в сфере производства пластиковых изделий для канализации, в том числе для дренажных систем, выпускает сборные колодцы диаметром в 315, 425, а также более объемные модели Wavin Tegra 600 и 1000. Все они состоят из гофрированной шахты, телескопической горловины, люка и лотка с патрубками.

Цена за шахту диаметром в 425 мм колеблется от 7000 до 21000 рублей в зависимости от длины. Лоток такого типа может обойтись минимум в 5000 рублей.

Отзыв: Колодец фирмы Вавин служит уже более 5 лет. Качеством очень довольны, перепады температур резервуар выдержал без проблем. Правда, цены кусаются.

Расположение на участке

Перед планировкой строительства колодца на участке обязательно соблюдают правила по его расположению относительно других объектов. Все расстояния и нормы указаны в СНиП. Если не соблюдать все эти нормативы, то СЭС не выдаст разрешение на строительство.

Накопительная система герметична, вода в грунт не попадает. Минимальное расстояние для накопительного колодца — 5 м от фундамента жилого помещения. Но лучше этот интервал увеличить до 10 м, если позволяет территория. Это исключит проникновение неприятных запахов в дом и предохранит фундамент от разрушения. Расстояние позволит создать требуемый уклон труб при земляных работах и поможет исправно работать всей канализационной системе.

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

  • дренажная система в грунте;
  • близлежащий водоем любого типа;
  • различные овраги;
  • частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

  • минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
  • исключает риск затопления подвальных помещений;
  • осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

  • люк;
  • пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Назначение дренажного колодца

В дренажный колодец сливаются лишние грунтовые воды с участка

Избыточное количество влаги в земле становится причиной низких урожаев, гибели садовых культур и разрушения оснований зданий. Если грунтовые воды на участке расположены высоко, либо местность славится обилием осадков, потребуется установка системы дренажа с обязательным обустройством колодцев.

Иногда путают ливневую канализацию с дренажной, но они различаются. Назначение первой – отвод осадочных вод с поверхности. Дренаж выводит влажность из глубин земли, поэтому дрены укладывают ниже фундаментного уровня и направляют в коллекторный колодец.

Дополнительно колодезные емкости способствуют очистке труб от илистых осадков и иных наносов. При попадании жидкости в колодец происходит оседание примесей на его дне. Зона для выпадения осадка должна располагаться минимум на 400 мм ниже уровня подсоединения дренов.
