Гидроэлектростанция своими руками: как соорудить автономную мини-ГЭС

Введение

Энергетика наших дней – одна из самых обсуждаемых сфер жизни страны, так как она получает все более разнообразные экономические, технические и даже политические аспекты.

Актуальность выбранной темы контрольной работы не вызывает сомнений, учитывая, что научно-технический прогресс невозможен без развития энергетики. А для повышения производительности труда первостепенное значение имеет автоматизация производственных процессов, замена человеческого труда механическим. Но подавляющее большинство технических средств механизации и автоматизации (устройства, аппараты, компьютеры) имеют электрическую основу. Использование электрической энергии для привода электродвигателей особенно широко.

Человечеству нужна электрическая энергия, и спрос на нее растет с каждым годом. В то же время запасы традиционных органических видов топлива (нефть, уголь, газ) ограничены

Поэтому сегодня очень важно найти выгодные источники электроэнергии, не только с точки зрения дешевого топлива, но и с точки зрения простоты конструкций, эксплуатации, стоимости материалов, необходимых для строительства электростанции, их долговечности. Таким источником может стать гидроэлектростанция

Эта контрольная работа направлена на учет характеристик именно этого типа электростанций. Соответственно, целью работы является, прежде всего, ознакомление с текущим состоянием дел по данному вопросу и определение преимуществ и недостатков использования водных ресурсов для производства электроэнергии.

Электростанции, их типы

Электростанция – совокупность объектов, оборудования и аппаратуры, непосредственно используемых для производства электроэнергии, а также необходимых объектов и зданий, расположенных на данной территории.

Различают в зависимости от источника энергии:

  • тепловые электростанции (ТЭС), использующие природное топливо;
  • гидроэлектростанции (ГЭС), которые используют энергию от падающих вод затопленных рек;
  • атомные электростанции (АЭС), использующие атомную энергию;
  • другие электростанции, использующие энергию ветра, солнца, геотермальной и других видов энергии.

В нашей стране производится и потребляется огромное количество электроэнергии. Он вырабатывается почти исключительно тремя основными типами электростанций: тепловой, ядерной и гидроэлектростанции.

Как работает мини ГЭС

Принципиальную схему работы ГЭС можно выбрать из нескольких вариантов:

  • Гирляндная ГЭС. С одного берега реки на другой под водой проложен трос с нанизанными на него роторами. Течение вращает роторы и, соответственно, сам трос. Один конец троса в подшипнике, другой соединен с генератором.

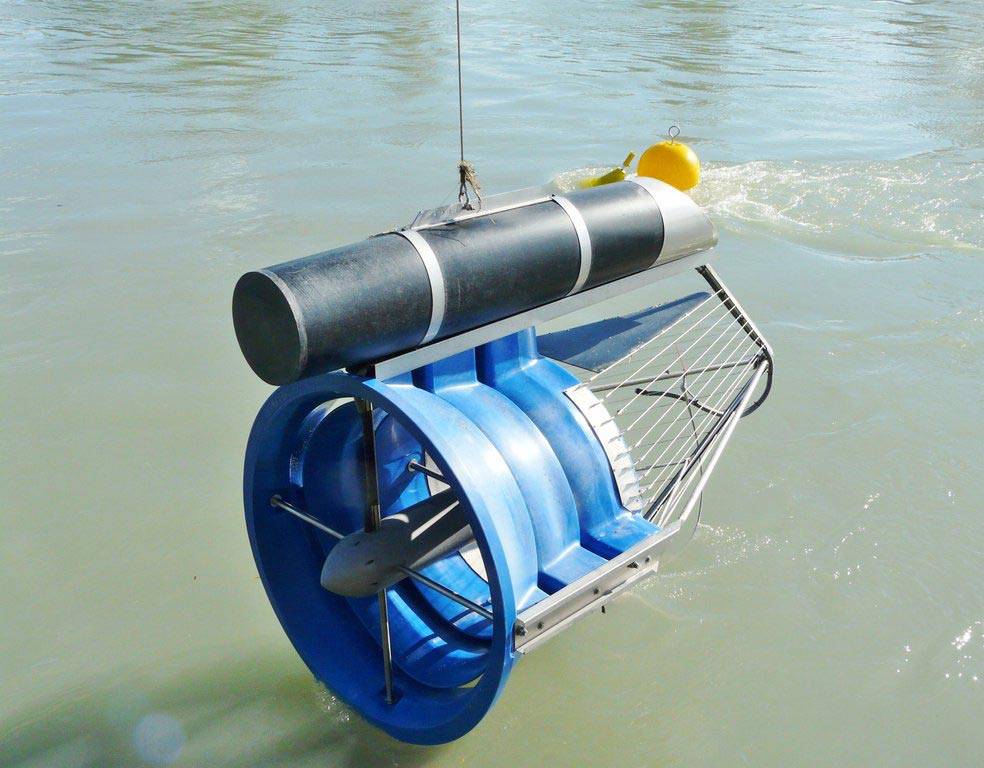

  • Пропеллер. Подводная конструкция, напоминающая ветряк с узкими лопастями и вертикальным ротором. Лопасть шириной всего 20 мм при большой скорости вращения обеспечит минимальное сопротивление. Лопасть такой ширины выбирается при скорости потока 0,8–2, 0 м в сек.
  • Водяное колесо. Колесо с лопастями, частично погруженное в поток, и расположенное под прямым углом к поверхности воды. Поток воды давит на лопасти, вращая колесо.
  • Ротор Дарье. Вертикальный ротор со сложными поверхностями лопастей. Жидкость, обтекая лопасти, создает разное давление, за счет чего происходит вращение.


На фото мини ГЭС на основе водяного колеса

Разновидности мини-ГЭС

Стоит понимать, что мини-гидроэлектростанции позволяют получать не более трех тысяч киловатт. Это максимальная мощность подобного сооружения. Точное значение будет зависеть от типа ГЭС и конструкции используемого оборудования.

В зависимости от вида водяного потока выделяют следующие типы станций:

  • Русловые, характерные для равнин. Они устанавливаются на реках с несильным потоком.
  • Стационарные используют энергию водных рек с быстрым потоком воды.
  • ГЭС, устанавливающиеся в местах перепада водного потока. Встречаются чаще всего в промышленных организациях.
  • Мобильные, которые строятся с применением армированного рукава.

Для строительства ГЭС достаточно даже небольшого ручья, протекающего по участку. Владельцы домов с центральным водоснабжением не должны отчаиваться.

Одной из американских компаний разработана станция, которую можно встраивать в водоснабжающую систему дома. В водопровод встраивается турбина маленьких размеров, которая приходит в движение за счет потока воды, двигающегося самотеком. Это снижает скорость потока воды, но снижает себестоимость электроэнергии. К тому же данная установка полностью безопасна.

Устраиваются даже мини-гидроэлектростанции в канализационной трубе. Но их строительство требует создания определенных условий. Вода по трубе должна стекать естественным образом за счет уклона. Второе требование – диаметр трубы должен быть подходящим для устройства оборудования. А это невозможно сделать в отдельно стоящем доме.

Условия для установки гидроэлектростанции

Несмотря на заманчивую дешевизну энергии, вырабатываемую гидрогенератором, важно учесть особенности водного источника, ресурсы которого вы планируете задействовать для собственных нужд. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали

Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали.

Несколько «за» и «против»

Основные плюсы индивидуальной гидроэлектростанции очевидны: недорогое оборудование, которое вырабатывает дешевое электричество, да еще и природе не вредит (в отличие от плотин, перекрывающих ток реки). Хотя абсолютно безопасной систему назвать нельзя – все-таки вращающиеся элементы турбин могут нанести травмы жителям подводного мира и даже людям.

Чтобы предупредить несчастные случаи, гидростанцию нужно оградить, а если система полностью скрыта водой – установить на берегу предупреждающий знак

Преимущества мини-ГЭС:

  1. В отличие от других «бесплатных» энергоисточников (солнечных батарей, ветрогенераторов), гидросистемы могут работать вне зависимости от времени суток и погоды. Единственное, что может им помешать – замерзание водоема.
  2. Для установки гидрогенератора необязательно наличие большой реки – те же водяные колеса с успехом можно использовать даже в мелких (но быстрых!) ручьях.
  3. Установки не выделяют вредных веществ, не загрязняют воду и работают практически бесшумно.
  4. Для монтажа мини-ГЭС мощностью до 100 кВт не нужно оформлять разрешительную документацию (хотя все зависит от местных властей и типа установки).
  5. Избыток электричества можно продавать в соседние дома.

Что касается недостатков – серьезной помехой для продуктивной эксплуатации оборудования может стать недостаточная сила течения. В этом случае придется возводить вспомогательные сооружения, что сопряжено с дополнительными затратами.

Если потенциальной энергии расположенной рядом реки при приблизительном расчете не хватит на выработку электричества в объеме, достаточном для практического применения, стоит обратить внимание на способы сооружения ветрогенераторов. Ветряк послужит эффективным дополнением

Измерение силы водного потока

Первое, что нужно сделать, чтобы задуматься о виде и способе монтажа станции, – измерить скорость водного потока на облюбованном источнике.

Самый простой способ – опустить на стремнину любой легкий предмет (например, теннисный мячик, кусок пенопласта или рыбацкий поплавок) и засечь секундомером время, за которое он проплывет расстояние до какого-нибудь ориентира. Стандартная дистанция для «заплыва» – 10 метров.

Если водоем находится далековато от дома, можно построить отводной канал или трубопровод, и заодно и позаботиться о перепадах высоты

Теперь нужно пройденное расстояние в метрах разделить на количество секунд – это и будет скорость течения. Но если полученное значение будет меньше 1 м/сек, потребуется возвести искусственные сооружения, чтобы ускорить поток перепадами высот.

Это реально осуществить с помощью разборной плотины или неширокой сливной трубы. Но без хорошего течения от идеи с гидростанцией придется отказаться.

Как сделать мини ГЭС в домашних условиях

Принцип работы небольшой самодельной ГЭС можно понять на примере велосипеда с фарой и динамо-машиной (генератором).

  1. Из кровельного железа делаем три лопасти длиной, равной радиусу велосипедного колеса (расстоянию от центральной втулки до обода колеса) и шириной 3-4 см.
  2. Устанавливаем лопасти между спицами колеса, загнув для крепления край лопасти вокруг спиц. Лопасти должны быть выставлены равномерно с сохранением одинаковых углов между ними.
  3. Погружаем колесо с лопастями в быструю реку на глубину от трети до половины диаметра колеса. Вырабатываемой электроэнергии будет достаточно, например, для освещения палатки.


Чертеж одного из вариантов строительства мини ГЭС

Примером может служить небольшая ГЭС для фермерского хозяйства мощностью 3-5 кВт из подручных материалов:

  1. Ротор можно сделать из старого металлического кабельного барабана диаметром 2,2 м. При помощи болгарки и сварки под углом 45 градусов к радиусу нужно вварить 18 лопастей. Вращается ротор на подшипниках. Опора – труба металлическая или уголок.
  2. На роторе нужно установить цепной редуктор с передаточным числом (коэффициентом передачи) 4. Далее вращение будет передаваться через карданный вал ВАЗ 2101. Использование кардана уменьшит вибрацию, а также соосность привода и генератора при использовании вала будет некритичной.
  3. Понадобятся повышающий редуктор (коэффициент – 40) и трехфазный генератор. Скорость вращения генератора около 3000 об/мин. Общий коэффициент редукции двух редукторов составит 40 х 4 = 160. Генератор следует закрыть кожухом для защиты от влаги и безопасности. Расчетное вращение водяного колеса должно составить около 20 оборотов в минуту.
  4. Под генератор можно приспособить асинхронный двигатель, а блок управления взять от любого небольшого станка. Понадобится кабель ВВГ НГ 2х4 длиной от ротора до фермерских построек.

Ротор Дарье

Мини-гидроэлектростанция для частного дома данного вида названа так в честь ее разработчика — Жоржа Дарье. Запатентована данная конструкция была еще в 1931 году. Представляет собой ротор, на котором находятся лопасти. Для каждой из лопастей в индивидуальном порядке подбираются нужные параметры. Ротор опускается под воду в вертикальном положении. Лопасти вращаются за счет перепада давления, возникающего под действием протекания по их поверхности воды. Этот процесс подобен подъемной силе, заставляющей самолеты взлетать.

Данный вид ГЭС имеет хороший показатель КПД. Втрое преимущество – направление потока не имеет значение.

Из недостатков данного вида электростанций можно выделить сложную конструкцию и непростой монтаж.

Гибридные гидроэлектростанции

В том случае, если для ваших потребностей нужно больше электрической энергии, чем генерирует домашняя ГЭС, оптимальный вариант – установка электростанции гибридного типа и дизель-генератора. Но такая конструкция имеет несколько недостатков, среди которых:

  1. Большой уровень шума и не риск загрязнения окружающей среды.
  2. На их эксплуатацию требуются значительные материальные затраты. Цена электрики, которая сгенерируется с помощью такого оборудования, составит, примерно 20 руб. за кВт/ч.
  3. При регулярных отключениях дизель-генераторов, значительно уменьшается их термин эксплуатации, существенно падает КПД генератора.

Оптимальное решение при установке гибридной электростанции – использование дизель-генераторов в качестве резерва. Они будут отключены, если потребителю выдаётся необходимая мощность. Как только самодельная ГЭС прекращает вырабатывать энергию нужной мощности, включается дизель-генератор и восполняет недостаток электроэнергии.

Мини-гидроэлектростанция своими руками

Принцип работы гидроэлектростанции для дома достаточно прост. Схема сооружения выглядит следующим образом. На турбину падает вода, заставляя вращаться лопасти. Они, в свою очередь, за счет крутящего момента или перепада давления приводят в движение гидропривод. От него передается полученная мощность на электрогенератор, который и вырабатывает электричество.

В настоящее время схема ГЭС чаще всего укомплектовывается системой управления. Это позволяет конструкции работать в автоматическом режиме. В случае необходимости (к примеру, аварии) имеется возможность перехода на ручное управление.

https://youtube.com/watch?v=uChNzJ2d3Jo

Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:

  • Точные расчеты провести достаточно трудно.
  • Размеры, толщина элементов выбирается «на глаз», только опытным путем.
  • Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.

Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.

Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант

Тогда стоит обратить внимание на другие виды альтернативной электроэнергии

Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.

Что такое мини ГЭС

Для начала определимся с принципом работы и типами небольших ГЭС. Течение реки или падающий водный поток вращает лопасти турбины и гидропровод, который соединен с электрогенератором ‑ последний и вырабатывает электроэнергию. Современные компактные ГЭС имеют автоматическое управление с возможностью мгновенного перехода на ручной режим в случае аварийной ситуации. Конструкции современных заводских ГЭС позволяют свести к минимуму производство строительных работ при монтаже оборудования.

Виды мини гидроэлектростанций

К мини электростанциям относятся генерирующие устройства мощностью от 1 до 3000 кВт. Принципиально ТЭС состоит из:

  1. турбины (водозаборного устройства);
  2. генерирующего блока; системы управления.
  3. системы управления.
  • Русловые. Такие станции строятся на небольших равнинных реках с водохранилищами.
  • Горные. Стационарные станции, которые используют энергию быстрого горного течения.
  • Промышленные. Станции, использующие перепады потока воды на промпредприятиях.
  • Мобильные. Станции, использующие для водного потока армированные рукава.

Плотинные типы станций отличаются высокой мощностью, но строительство плотины обходится дорого, да и без разрешений в этом случае не обойтись. Связываться с чиновниками в нашей стране – не просто усложнить себе жизнь, а ставить под сомнение реализацию самых благих намерений, поэтому откажемся от этой затеи сразу.

Как работает мини ГЭС

Принципиальную схему работы ГЭС можно выбрать из нескольких вариантов:

  • Гирляндная ГЭС. С одного берега реки на другой под водой проложен трос с нанизанными на него роторами. Течение вращает роторы и, соответственно, сам трос. Один конец троса в подшипнике, другой соединен с генератором.
  • Пропеллер. Подводная конструкция, напоминающая ветряк с узкими лопастями и вертикальным ротором. Лопасть шириной всего 20 мм при большой скорости вращения обеспечит минимальное сопротивление. Лопасть такой ширины выбирается при скорости потока 0,8–2, 0 м в сек.
  • Водяное колесо. Колесо с лопастями, частично погруженное в поток, и расположенное под прямым углом к поверхности воды. Поток воды давит на лопасти, вращая колесо.
  • Ротор Дарье. Вертикальный ротор со сложными поверхностями лопастей. Жидкость, обтекая лопасти, создает разное давление, за счет чего происходит вращение.

На фото мини ГЭС на основе водяного колеса

Оценка потенциальной мощности мини ГЭС

До строительства мини гидроэлектростанции своими руками нужно определить мощность, на которую можно рассчитывать. Существует справочное соотношение между скоростью потока воды и мощностью, которая может сниматься с вала в кВт при диаметре винта 1 м.

Скорость потока определяется замером времени, за которое щепка, брошенная в воду, пройдет определенное расстояние. Сделав несложные расчеты, получим скорость потока в метрах в секунду. Если в данном случае скорость менее 1 м/сек, то строительство ГЭС будет экономически нецелесообразно.

Сборка самодельного генератора на магнитах

Многие делают гидрогенератор электричества своими руками, используя методику сборки генератора на ниодимовых магнитах. За основу, на которой будет крепиться вся конструкция можно взять ступицу автомобильного колеса с тормозным диском.

Преимущество генератора на постоянных магнитах в том, что магнитное поле управляемое, это достигается:

Поэтому диски вращающегося ротора должны быть магнитно-проводящие, при другом материале мощность генератора снизится в два раза. Диски расчерчиваем на 12 одинаковых секторов потом, равномерно по периметру диска в каждом секторе приклеиваем супер клеем магниты диаметром 25мм толщиной 5мм.

Но в нашем случае 12 магнитов, обмотки с проводом 08-1 мм, по 100 витков генерируют достаточную мощность для зарядки 12 В, стартерного аккумулятора.

Колесо диаметром 5 м, вращаясь со скоростью 150 об/м, выдает ток не мене 1А, при оборотах 200 токи зарядки достигают 4А, этого вполне достаточно.

Принцип действия

Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии.
Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины.
Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно.
Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.

Источником энергии могут служить:

  • реки различных размеров и интенсивности течения и ручьи,
  • перепады высот на водосбросах водоемов различного назначения;
  • технологические водотоки;
  • перепады высот на трубопроводах различного назначения.

В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:

  1. Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
  2. Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
  3. С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
  4. С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.

Преимущества использования микро — ГЭС:

  • Отсутствует необходимость в изменении естественного ландшафта местности;
  • На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
  • Не зависимость от воздействия природных явлений;
  • Возможность использования в круглогодичном цикле работы;
  • Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.

Как увеличить эффективность ГЭС

Если вам нужно немного увеличить количество генерируемой электроэнергии, можно организовать увеличение потока путём формирования перепада высот. Самое простое решение данной проблемы – установить в водоём сливную трубу. При этом необходимо учитывать диаметр самой трубы, ведь он напрямую будет сказываться на скорости потока. Чем он меньше – тем больше скорость. Данный способ позволяет установить минигидроэлектростанцию даже в том случае, если возле дома протекает небольшой ручей. Используя качественные материалы при создании генератора, мини-ГЭС можно успешно эксплуатировать это оборудование для домашних потребностей.

В связи с постоянным удорожанием углеводных энергоносителей, специалисты обращают все большее внимание на преимущества, которые дает использование электроэнергии, полученной более экономным способом. Одним из самых экономных и экологически чистых способов получения электроэнергии является гидроэлектростанция для дома, затраты на которую сводятся к первичному строительству и техническому обслуживанию оборудования

Но не каждая местность имеет природные возможности для строительства подобных сооружений, для которых необходим мощный водный поток и большой перепад высот, создаваемых плотиной, в этом случае на помощь энергетикам приходят мини ГЭС.

Расчет мощности и выбор конструкции

Приводной механизм из запчастей

В сущности, электрическая часть устройства ветрогенератора не отличается от гидрогенератора, принцип аналогичный преобразовать механическую энергию вращения в электрическую.

Отличие в движущей силе ветер или вода, принципиально будут отличаться устройства привода. Вместо пропеллера в гидрогенераторах применяются колеса барабанного типа с лопастями.

Гидрогенератор своими руками, если они растут из нужного места собрать не сложно, при наличии ветрового генератора, остается сконструировать и собрать гидропривод для его вращения.

Просчитано что мощность наливного колеса существенно больше, чем подливного, наливное это когда поток воды падает на лопасти приводного колеса сверху, подливное колесо вращается потоком снизу.

Поэтому, исходя из своих условий, используйте по возможности конструкцию наливного колеса. Однако такое колесо имеет и свои недостатки:

  • вращение его медленнее
  • требует возведение дополнительных конструкций

На фото выше используется наливное колесо с прямым приводом на самодельный дисковый генератор с постоянными магнитами, конструкцию которого рассмотрим ниже.

В конструкциях приводного механизма можно использовать элементы транспортных средств:

  • валы
  • диски
  • звездочки
  • шестерни
  • цепи и ремни

В некоторых случаях применяют даже коробки передач от мопедов и мотоциклов, на диски больших тракторных колес приваривают лопасти.
