Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.


Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.


Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

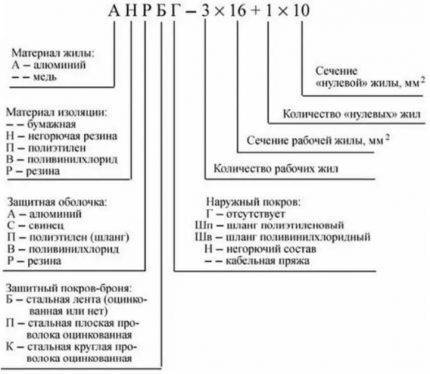

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для прокладки электросетей в квартире еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Критерии выбора

Чтобы определить какой провод купить и использовать для проводки в доме или квартире изначально необходимо изучить стандартную характеристику силовых кабелей. В него входят следующие пункты:

  1. Устройство кабеля.
  2. Материал, из которого изготовлены жилы.
  3. Пропускная способность.
  4. Толщина изоляционных оболочек.
  5. Качество маркировки и ее цвет.
  6. Наличие сертификационных документов.
  7. Внешний вид.

Приобретая кабель для электропроводки в квартире необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать в слепую нужно изучить характеристики проводов и кабелей самостоятельно.

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

  • Возраст постройки и соответственно проводов.
  • Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
  • Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

По сечению

Основной критерий – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте здесь). Определяясь с этим параметром, не следует забывать и о некотором запасе по мощности (примерно +⅓ от ее расчетного значения). Это самый распространенный совет. Но автор считает необходимым дать еще один. Нужно учесть и перспективу. Ведь дом постоянно пополняется новыми образцами бытовой техники.

Что проще – сразу заложить в квартире кабель с жилами большего сечения (да, купить продукцию несколько дороже), или потом заниматься переделкой проводки? Это уже решать вам, уважаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

  • Освещение – 1,5.
  • Розетки – не менее 2,5.

Для подключения мощных образцов бытовой техники (панель варочная, сушильный шкаф и тому подобное) прокладываются индивидуальные линии.

По длине

И здесь необходим некоторый запас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится сделать с первого раза? Цельная линия гораздо лучше, чем состоящая из отдельных сростков. А оставшийся кусок кабеля после монтажа проводки всегда можно будет использовать по назначению – в самой квартире, на даче, в гараже.

По производителю

Здесь коротко – покупать кабель для проводки нужно только того производителя, который пользуется хорошей репутацией. Продукция малоизвестных фирм качеством не отличается, так как они нередко стараются экономить буквально на всем – материалах, технологии. Следовательно, и о соответствии кабелей требованиям ГОСТ говорить не приходится.

Вывод – приобретать кабельную продукцию следует лишь в специализированных торговых точках. Если думать о безопасности своей и членов семьи, то на различных «блошиных» рынках, с рук, покупать материал для проводки в квартире вряд ли разумно.

Как правильно выбрать сечение

Сечение кабельной продукции зависит от мощности подключаемых приборов. В сети освещения уже редко встретишь лампы накаливания, а LED светильники имеют малую мощность, поэтому и провод должен быть рассчитан на эти нагрузки. К розеткам могут подключаться электроприборы большой мощности, поэтому и сечение проводников должно быть таким, чтобы проводка не нагревалась.

Для квартиры

В связи с малой нагрузкой в сети освещения для монтажа применяют провода с сечением жилы 1,5 мм². Этого достаточно, даже если одновременно включить все осветительные приборы. Для розеток используют более мощные проводники сечением 2,5 мм². Такой провод рассчитан на подключение потребителей мощностью до 6 кВт и прохождение тока до 27 А. В связи с тем, что сеть спроектирована так, что все устройства разделены на группы и запитаны от отдельных автоматов, создается запас по подключаемой мощности.

Действующие документы по электробезопасности требуют наличие заземления, поэтому для монтажа нужно применять медный 3-жильный кабель.

Для частного дома

Электропроводка индивидуального дома может потребовать применение проводов с большим сечением. Это связано с установкой мощных потребителей. В местах, где отсутствует газоснабжение, проводят монтаж отопления с электрокотлом, используемым в качестве источника тепла. Это 3 фазный прибор, который должен подключаться к электропитанию с помощью 4-жильного кабеля сечением 4-6 мм². Использования трехфазного кабеля (380 В) предполагает наличие заземляющего контура. К нему будут подсоединены нулевые проводники от всех потребителей.

Чаще всего для монтажа используют NYM кабель. Он производится в России по европейским стандартам и имеет схожие характеристики с ВВГнг. Их отличает качество исполнения, применение ПВХ изоляции и высокая пожаробезопасность.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Буквенные обозначения

«А», стоящая первой-проводник выполнен из алюминия; если буква отсутствует — проводник выполнен из меди. Последующие буквы поясняют материал, из которого образован верхний изоляционный слой:

  • «П» — полиэтиленовая изоляция;
  • «В» — из поливинилхлорида;
  • «Р» — из резины;

Наличие буквы «К» в комбинации показывает наличие контрольного кабеля, буквы « ВШ»-герметичное покрытие.

Наиболее распространенными разновидностями проводов для электропроводки в помещениях являются следующие:

  • ВВГ — проводка с медным проводником, выполненная в круглой или плоской форме.Разработаны пожаробезопасные разновидности этих проводов.
  • АВВГ — выполнен из алюминия, устойчив к возгоранию.
  • NYM — медный проводка в круглой основе с одной жилой.Обладает пониженной горючестью и выделением дыма.
  • ПВС — медный кабель с несколькими жильными составляющими; используется в монтажных работах приборов или проводов внутри квартир.
  • ШВВП — проводка с медным проводником сплющенной формы, имеют многопроволочный проводник; необходим в подключении электроприборов.

Группы электрических кабелей имеют классификацию по цветовой гамме. Провод ВВГ бывают черного цвета; ПВС-оранжевыми или белыми; ШВВП-выполняются обычно в белом цвете.

При необходимости выполнения монтажных работ по прокладыванию электропроводки в квартире стоит обратиться к специалистам по электрике. Они помогут определить, какие провода стоит использовать в данной квартире, помогут рассчитать сечение проводов, необходимое количество проводки и ее виды.

Правильный выбор и грамотный монтаж проводки обеспечит безопасное использование электроприборов в жизнедеятельности, поможет избежать пожароопасных ситуаций.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Какие бывают кабели

Для создания электросети могут быть использованы многожильные и одножильные провода. Одножильные имеют один кабель в оплетке. С таким видом проводов снижается риск короткого замыкания. Многожильные провода составлены из двух или большего количества жил, которые изолированы между собой, и объединены в одну оплетку. Для изоляции многожильного кабеля чаще всего используется резиновое покрытие, а изоляция всех проводов делается из хлопчатобумажной ткани, которую пропитывают специальным огнеупорным составом, предотвращающим возгорания при коротком замыкании.

Для создания одножильных и многожильных проводов может использоваться однопроволочная структура или сплетение нескольких проводников в один. Все кабели различаются между собой по названиям, видам внешней защитной оболочки, переносимой нагрузке, потерям напряжения.

Мягкий кабель

В жилых помещениях очень часто протягивают мягкие многожильные кабеля. Они состоят из большого количества тонких проводников, которые тесно переплетены между собой, имеют тонкую эластичную оплетку. Их достаточно легко помещать в деревянные полы, стены, подводить к розеткам, подключать освещение, так как они достаточно удобны в обращении. Благодаря своей гибкости и легкости их удобно монтировать, обрабатывать, а также проводить замену. У такого вида кабеля есть недостаток – подсоединяя электропроводку, его следует обжимать и прессовать на них особый наконечник.

Жесткий кабель

Каждая жила отдельно состоит из одного проводника. Обычно он способен переносить большую нагрузку, значительно прочней, чем мягкий, но с ним тяжелей работать или проводить замену. Для проводки в городских квартирах предпочитают выбирать трехжильные кабеля с заземлением, что может предупредить последствия удара молнии в здание. Изоляция жил в кабеле обычно имеет разную расцветку. Красный (коричневый) – определяет фазу, синий – ноль, а желтый соответствует заземлению.

Его можно стелить под деревянные полы, помещать в бетонные перегородки. Такой кабель не желательно сильно перегибать в одном месте, так как он не слишком гибок и эластичен. Для электропроводки любого помещения лучше использовать комбинирование мягких и жестких кабелей, выбирая более подходящий для определенного помещения и потенциально переносимой нагрузки.

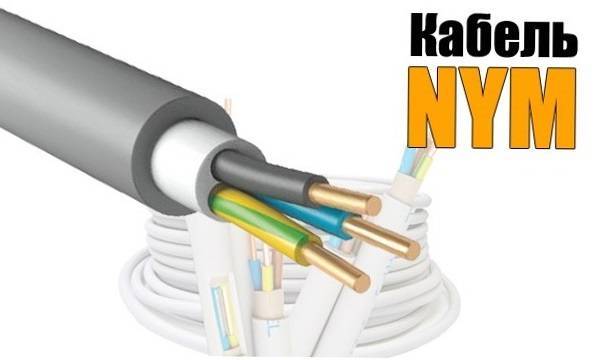

NYM

Один из самых популярных видов проводов. Этот кабель часто используется для монтажа электропроводки в квартирах, деревянных домах и помещениях, коттеджах. Несмотря не то, что он является гибким, этот вариант оптимален. Он имеет два изоляционных слоя, что делает его более пожароустойчивым и безопасным. Для деревянных помещений этот фактор имеет очень большое значение. Также его можно стелить под деревянными полами, паркетом или ламинатом.

ВВГ кабель

Одножильный вид провода, который часто используется в квартирах и частных домах. Он может иметь круглую и плоскую форму. Он более компактен, чем NYM, и это делает его более удобным в монтаже. ВВГ имеет умеренную стоимость, что делает его доступным.

Многопроволочный ПВС

Такой вид кабеля имеет лучшую гибкость, эластичность. Он используется для бытовых приборов. ПВС не очень хорошо подходит для создания длинных линий. Поэтому его не часто выбирают для проведения сети. При прокладывании ПВС в деревянных помещениях, провод рекомендуют помещать в металлический полый корпус. Определить, какой кабель лучше всего укладывать в конкретном месте, вам может помочь квалифицированный электрик.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

  1. Обеспечивать нужный уровень электро- и пожаробезопасности.
  2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
  3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

  • В (Вр) — поливинилхлорид;
  • П (Пс) — полиэтилен;
  • С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).
Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.
