Как проверить заземление в розетке: способы проверки с помощью приборов

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

  1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
  2. Рабочую розетку выключают через УЗО щитка, переключая автомат.
  3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
  4. Проводят сборку розетки и включение УЗО.
  5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
  6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

  1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
  2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
  3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
  4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Тестирование исправности почвы и металлосвязей

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

  1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
  2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
  3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

  1. Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
  2. Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
  3. Если УЗО сработало – заземление качественное.
  4. Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

  • оснащённые шиной заземления;
  • не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является. Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление. Показания в 220 V говорят сами за себя.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Вольтметр помещается в удобную сумку-чехол, который можно повесить на плечо во время проверки

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

  1. Переключить соответствующий режим напряжения.
  2. Установить диапазон измерения до 700 В.
  3. Подсоединить клеммы устройства на контакты выбранной розетки.
  4. Записать полученные значения.
  5. Одну клемму подсоединить к заземляющему контактору.
  6. Теперь по очереди подсоединять другую клемму на контакторы.
  7. Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Показания выводятся на экран

Цены на вольтметр

Вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Чем измеряют заземление

Для измерения этой величины применяется омметр — прибор, который изменяет сопротивление. При этом устройств для определения сопротивления заземления должны иметь определенные характеристики. Самая главная: очень низкая проводимость на входе. Диапазон измерений у таких приборов крайне небольшой: обычно он составляет от 1 до 1000 Ом. Точность измерения в аналоговых приборах не превышает 0.5–1 Ом, а в цифровых — до 0.1 Ома.

Несмотря на повальное распространение китайских и европейских приборов, самым популярным остается М416, разработанный еще в СССР. Устройство имеет четыре диапазона измерения: от 0 до 10 Ом, от 0.5 до 50, от 2 до 200 и от 100 до 1000. Работает прибор от трех «пальчиковых» батареек. Несмотря на это, мобильным его назвать трудно — размеры корпуса не слишком комфортны.

Более продвинутой версией является Ф4103 — промышленный омметр с большим входным сопротивлением. Он еще менее транспортабельный, но имеет большее количество диапазонов измерения. Большой плюс такого прибора: работа с огромным диапазоном сигналов (от постоянного и пульсирующего тока — до переменного с частотой 300 Гц). Также порадует пользователя и диапазон рабочих температур: от –25 до 55 градусов по Цельсию.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

  • Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
  • Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
  • Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

Розетка с заземлением в вашем доме не только защищает от возможного поражения электрическим током. Наличие заземления делает более стабильной работу сложных бытовых устройств: стиральной машины, компьютера, видео и аудиоаппаратуры. Наличие у розетки заземляющего контакта вовсе не означает, что он действительно заземлен. Нередко его не присоединяют никуда, а пользователь об этом совершенно не догадывается. Еще более опасная ситуация может возникнуть в том случае, если этот контакт подключен неправильно.

Чтобы проверить заземление в розетке понадобится : — индикаторная отвертка; — обычная отвертка; — изолированный провод с двумя щупами на концах.

Инструкция. 1. Включите в розетку настольную лампу и убедитесь, что она светится. Вставляя вилку настольной лампы, не касайтесь заземляющего контакта розетки, поскольку вы еще не знаете, правильно ли он подключен. 2. Отключите в щитке автомат. Убедитесь, что вы выключили именно тот автомат, который нужно, по погасанию лампы. 3. Вытащите вилку настольной лампы. Снимите с розетки крышку. 4. Посмотрите, что подключено к заземляющему контакту. Если он подключен к одной из клемм розетки, значит, у вас используется зануление. Если к отдельному проводу — заземление. Если же он не присоединен никуда — розетка не заземлена. В последнем случае, в нее можно включать только электроприборы, имеющие двойную изоляцию. 5. Наденьте крышку на розетку, плотно закрепите ее, после чего включите автомат. 6. Если используется зануление, проверьте, правильно ли оно осуществлено. Ведь если при установке розетки к заземляющему контакту, вместо нуля подключили по ошибке фазу, сетевое напряжение может попасть на корпус любого включенного в розетку прибора. Такая ситуация очень опасна. 7. С помощью индикаторной отвертки проверьте, нет ли на заземляющем контакте фазного напряжения. Если оно есть, использование этой розетки следует немедленно прекратить и обратиться за консультацией к квалифицированному электрику. Даже если зануление осуществлено правильно, вас должен насторожить сам факт его наличия. Дело в том, что не все виды проводки допускают его осуществление. Поэтому обратиться к электрику необходимо все равно. 8. Если вы обнаружили, что розетка заземлена, следует проверить, действительно ли это так. Сначала убедитесь, что третий провод соединяет заземляющий контакт не с фазой. Как это сделать, а также что предпринимать при обнаружении на этом контакте фазного напряжения, описано выше. Затем индикаторной отверткой найдите в розетке фазу. Теперь, оставив отвертку в фазном гнезде, снимите палец с сенсора. Вместо пальца прижмите к нему один из щупов изолированного провода. Неоновая лампа либо не загорится совсем либо загорится очень слабо. Теперь, не снимая щуп с сенсора, противоположный щуп прижмите к заземляющему контакту. Пальцами при этом не касайтесь никаких металлических частей отвертки и розетки. Неоновая лампа должна засветиться ярко. Это означает, что заземляющий контакт действительно заземлен. Но окончательно убедиться, что соединение этого контакта с землей действительно выполнено надежно, можно только с помощью специальных приборов, так что для полной уверенности обратиться к электрику все равно желательно. Если же яркого свечения неоновой лампы в отвертке не наблюдается, заземляющий провод не подключен ни к чему. В этом случае розетку следует считать незаземленной и подключать к ней только приборы, имеющие двойную изоляцию.

Проверяем количество жил, подключенных к розетке

Для начала вам стоит обесточить всю квартиру, или участок сети, на котором будем искать заземление. Для этого в распределительном или вводном щитке необходимо отключить автоматический выключатель.

После этого можно безопасно вскрыть розетку, сняв с нее крышку.

Проводим визуальный осмотр: смотрим сколько жил присоединено к клеммам. Если всего две – значит заземление отсутствует наверняка, а вот если три – то заземление присутствует, но его работоспособность необходимо уточнить дополнительно.

Обратите внимание, если заземляющий контакт подсоединен не к отдельной жиле провода, а с помощью маленького провода-перемычки к одной из клемм розетки – значит у вас установлено зануление

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

  1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
  2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
  3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

  1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
  2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
  3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
  4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно). Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Как подключить розетку с заземлением: монтаж, подключение проверка

Как сделать верное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить труд электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и прочерчены все электрические коммуникации.

Конструкция заземляющего контура для частного дома заключается из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя очертание. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального очертания применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не немного 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Провожатый, который ведет в электрощиток, должен быть также стальным, сечением не немного 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие очертания заземления, рассчитанного специалистами

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

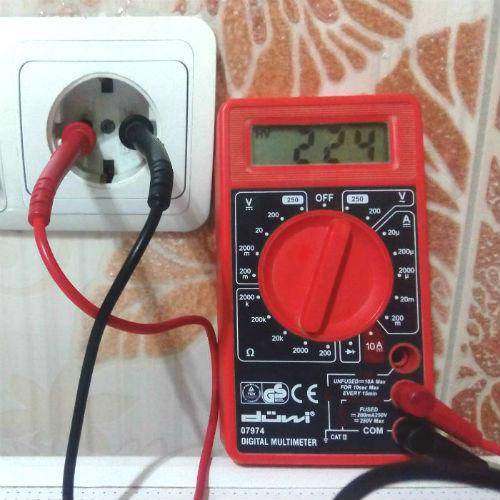

Проверка заземления мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

  1. Включить электропитание на дом в распредщитке.
  2. Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
  3. Переместить щуп датчика от нуля на проводник заземления – РЕ.
  4. Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Проверка контрольной лампочкой

Контрольная лампа

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

  1. Первый щуп подключается на ноль, второй – на фазу.
  2. Щуп перемещается от нуля на подключение заземления.
  3. Об исправности контура свидетельствует загоревшаяся лампа.
  4. Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

  1. Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
  2. Фаза находится в точке загорания светового индикатора.
  3. Если лампа не горит – РЕ не работает.

Косвенные доказательства отсутствия РЕ

Холодильник бьет током

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

  • стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
  • шумы колонок при воспроизведении музыки;
  • наличие большого количества пыли около старых батарей.

Тестирование стрелочным (цифровым) вольтметром

Стрелочный вольтметр

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

  1. Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
  2. Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
  3. Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
  4. Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

В каких случаях может потребоваться проверка заземления в розетке?

Чаще всего проверку заземления в электросети проводят в следующих случаях:

  • при заселении в новую квартиру;
  • в случае аренды какого-либо помещения;
  • при выполнении различных работ по части электрики в незнакомом доме.

Существуют стандартные способы проверки, которые используются электриками по всему миру. Мы рассмотри их подробнее.

Внешняя проверка заземления

Каждый пользователь может оценить наличие заземляющего провода при внешнем осмотре розетки, ведь даже этого достаточно, чтобы сделать первые выводы.

Здесь мы можем наблюдать наличие функционирующих контакторов и биметаллических платин — это значит, что розетка имеет заземление

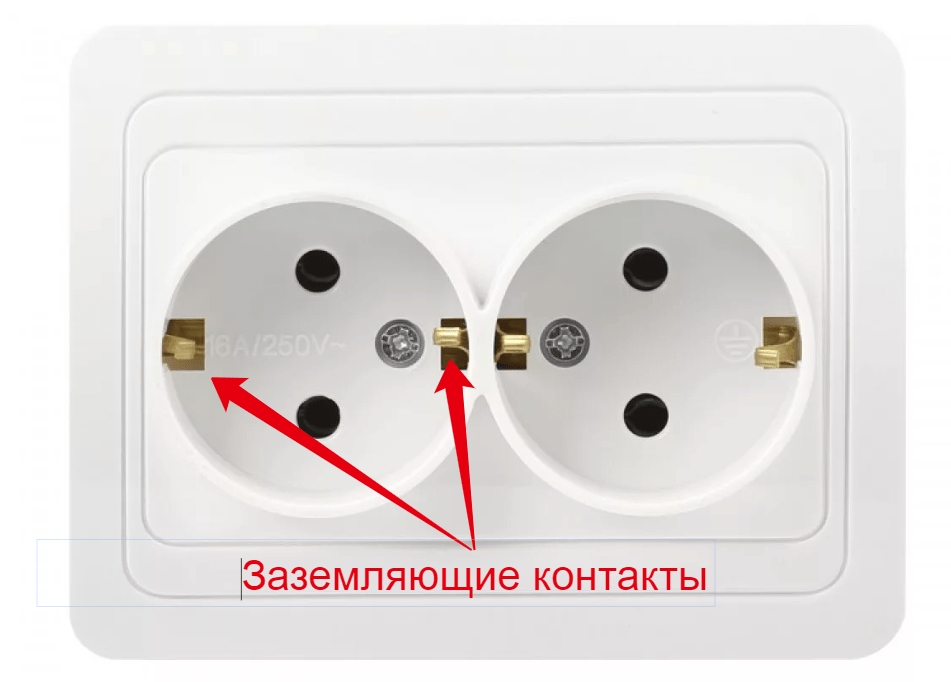

Если во внутренней части розетки имеются элементы шины заземления, то с большей вероятностью такую розетку можно считать безопасной. Эти детали представляют собой характерные отверстия, через которые виднеются биметаллические пластины — элементы обычно находятся с верхней и нижней стороны розетки.

Проверяем внутреннее строение розетки

Для того, чтобы наверняка убедиться в безопасности розетки, потребуется снять ее верхнюю крышку, которая держится на винтовом креплении. Перед тем, как это сделать, необходимо обесточить розетку, отключив автоматические элементы щитка (он находится на лестничной площадке, если речь идет о многоквартирном доме).

Проводки отличаются по цветам

После чего можно будет рассмотреть все внутренне строение розетки, расположение проводников, которые подсоединяются к прибору. Во всех «евро-розетках» присутствуют следующие проводники:

  • фазы;
  • нуля;
  • заземления.

Все эти провода отличаются между собой по цветам. По стандартным требованиям фаза имеет светлую или коричневую изоляцию, нуль бывает черным или синим. Тем не менее, все может быть по-другому – оттенки проводов зависят от производителя.

Разные провода имеют разные цвета

Последний проводник (заземление) бывает желтым или зеленым. Кроме того, он немного толще других проводников электрической сети. Этот провод внутри корпуса розетки соединяется с шиной, соединенной с пластинами, которые устанавливаются на всех «евро-розетках».

На изображении ниже можно заметить, как через отверстие перекрытия выведены три проводника, которые полностью соответствуют рекомендованным цветам.

Провод заземления имеет большую толщину — такая розетка безопасна

Присутствие желтоватого или зеленого проводка уже говорит о наличии «земли». Тем не менее, чтобы убедиться в работоспособность шины предстоит проверить ее специальным оборудованием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
