Шнековое бурение скважин: особенности технологии и снаряда для бурения вручную и установкой

Особенности бурения шнеком

Ограничением является наличие глинистых пластичных грунтов, которые налипают на бур и не выдаются на поверхность. Это означает, что процедура теряет свой смысл. Шнековое бурение – технология скоросного бурения, за сутки можно пройти до двух сотен метров.

При производстве работ необходимо учитывать температурный режим. Механическое воздействие на бур приводит к его перегреву, если скорость вращения слишком высока. Есть буры, которые оснащены системой водяного охлаждения. В данном случае предполагается подача охлаждающей жидкости в шурф. Шлам должен заполнять полости, ограниченные спиралью, не более, чем на треть.

Общие понятия

Бурение желонкой представляет собой так называемый ударно-канатный способ бурения. В качестве бурильного инструмента используется желонка — тяжелый, полый, длинный и узкий снаряд, который роняют в шахту скважины с высоты в несколько метров.

Под тяжестью желонки слои грунта разрушаются и попадают в полость снаряда. Желонку вынимают, очищают от грунта, а затем снова бросают в шахту.

Процесс повторяют снова и снова до тех пор, пока не дойдут до водоносного слоя и не пройдут его. Хотя при описании процесс выглядит простым, он может быть долгим и трудоемким. Но специалисты отмечают, что у ударно-канатного бурения есть немало преимуществ по сравнению с другими методами. Например, при ручном бурении с помощью желонки обычно в ствол не подается вода, как это часто делается при использовании шнекового или роторного бурения.

В результате грунт в скважине не намокает, а это снижает риск ослабления или разрушения ее стенок. Еще один плюс — точное определение водоносного слоя. При “мокром” бурении понять, что долгожданная вода наконец-то появилась, не всегда просто. Даже профессионалы порой не сразу опознают этот момент и продолжают бурение. Кроме того, считается, что и дебит у “сухих” скважин повыше, чем у “мокрых”.

Выбирая между желонкой и шнеком, некоторые мастера руководствуются следующими соображениями. У шнековых установок с промывкой, которые производит современная промышленность, имеются ограничения по глубине бурения. И мощность таких установок составляет 12 кВт. Найти мотор-редуктор, обеспечивающий такую мощность в бытовых условиях, затруднительно.

Но редуктор мощностью всего 2,2 кВт поднимает груз весом около одной тонны. Даже очень тяжелую желонку такой механизм поднимет без труда. Остается лишь бросить желонку вниз, чтобы получить достаточно сильный удар, способный разрушать достаточно плотные породы. Таким образом, при меньших энергозатратах получается более эффективное воздействие.

Кроме того, собрать желонку из подручных средств будет проще и быстрее, чем шнек, конструкция которого заметно сложнее. Известны случаи, когда с помощью самодельной желонки, треноги и мотора удавалось пробить скважину глубиной более 40 метров, хотя ушло на выполнение этой работы несколько месяцев.

Галерея изображений Фото из

Вершину желонки оснащают устройством для крепления троса. Это серьга, как на фото, конус с проушиной или просто приваренный стержень

В верхней трети желонки есть отверстие, через которое производится выгрузка породы, захваченной снарядом в ходе бурения

Башмак желонки оборудуют клапаном, который удерживает пробуренную породу в трубе. Для усиления разрушающего действия низ желонки можно дополнить режущей коронкой с зубьями

Основа самодельной желонки — труба

Серьга для удерживания инструмента в скважине

Окно для выгрузки грунта из желонки

Шариковый клапан и коронка

Особенности технологии

Если говорить простыми словами, то принцип метода сводится к созданию 2 проколов в земле (котлованов) и подземного «хода» между ними при помощи горизонтально-наклонной прокладки труб. К этой технологии прибегают также в тех случаях, когда невозможно рытьё траншеи (например, на исторически ценных объектах). Методика подразумевает выполнение подготовительных работ (анализ почв, подготовка 2 площадок – в точках входа и выхода траншеи), формирование пилотной скважины и последующее её расширение в соответствии с диаметром труб. На завершающем этапе работ в полученные траншеи затягиваются трубы и/или провода.

При ГНБ в траншею могут укладываться как пластиковые, так и стальные трубы. Первые могут фиксироваться под углом, в то время, как вторые – только по прямой траектории. Это позволяет применять полипропиленовые трубы в траншеях под водоёмами.

Горизонтальное бурение эффективно в решении следующих задач:

  • прокладка электрокабелей, газо- и трубопроводов к объектам;
  • получение скважин для нефтедобычи и добычи прочих полезных ископаемых;
  • обновление коммуникаций, подвергшихся износу;
  • формирование подземных магистралей.

Кроме указанной экономии, эта методика бурения имеет и другие преимущества:

  • минимальные разрушения поверхности земли (делается только 2 прокола);
  • сокращение времени работ на 30%;
  • сокращение численности бригады рабочих (требуется 3-5 человек);
  • мобильность оборудования, его легко устанавливать и транспортировать;
  • возможность вести работы на любых территориях (исторических центрах, на территории прохождения высоковольтных линий) и почвах;
  • возможность сохранять грунт, не повреждая его плодородные слои;
  • осуществление работ не требует смены привычного ритма: перекрытия движения и т. п.;
  • не наносится вред экологии.

Описанные выгоды обуславливают популярность и широкое распространение метода ГНБ. Впрочем, он имеет и недостатки.

  • С применением стандартных установок для глубинного бурения удаётся прокладывать трубы длиной не более 350-400 метров. Если же нужно проложить более длинный трубопровод, приходится делать стыки.
  • При необходимости установки под землёй более длинных труб либо прохождении их на большой глубине бестраншейный способ окажется слишком затратным.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

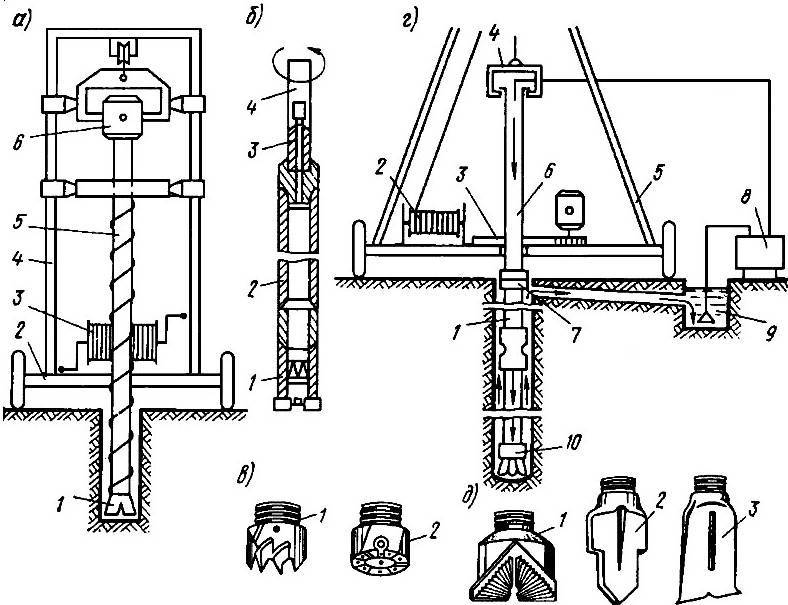

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Бестраншейные методы ремонта трубопроводов

Эти технологии появились в середине прошлого, XX столетия, но их значение с каждым годом только возрастает, а для нашей страны особенно. Причина – в крайне неблагополучном состоянии инженерных сетей. Согласно статистике среднее число аварийных повреждений трубопроводов на единицу длины в РФ как минимум вдвое выше, чем в странах Западной и Центральной Европы. Необходимость предупреждения преждевременного выхода из строя коммунальных трубопроводов и оперативной ликвидации аварийных ситуаций как никогда высоко подняли значение бестраншейных методов их ремонта. Наиболее востребованными на сегодняшний день являются три из них:

  • нанесение цементно-песчаного и цементно-полимерного покрытия;
  • восстановление трубопроводов полимерными рукавами;
  • ремонт трубопроводов методом «труба в трубе»

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

  • комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
  • штанги;
  • лебёдка или электрическая таль;
  • обсадные трубы;
  • для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

  1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
  2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
  3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
  4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

  • треноги, которую размещают над местом бурения;
  • блока с лебедкой и тросом;
  • забивного стакана, штанги;
  • желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

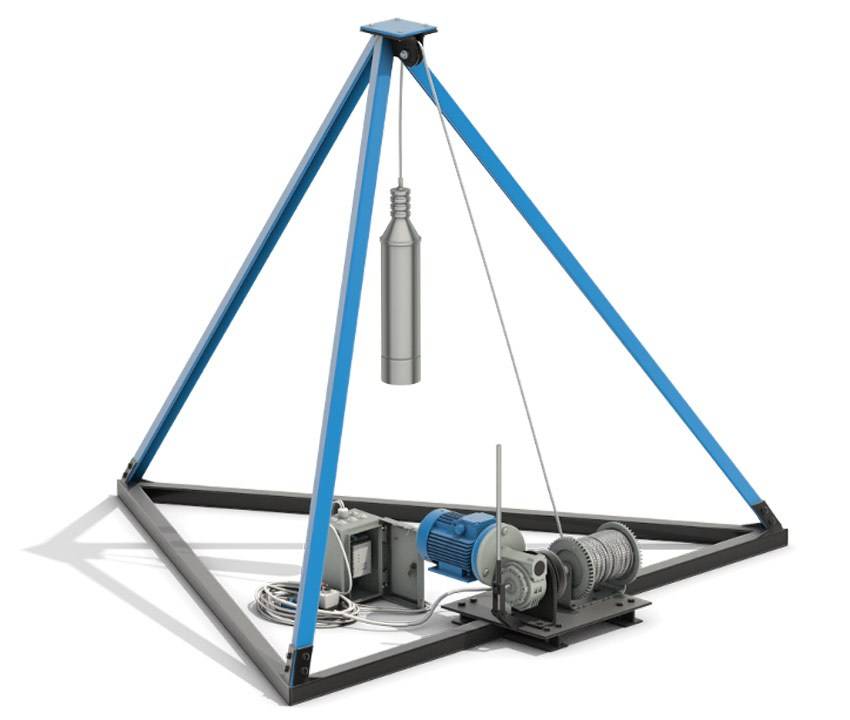

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

  • экономичный способ в финансовом отношении;
  • ремонт и профилактику ручного бура производить несложно;
  • оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
  • способ применим в труднодоступных местах;
  • эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

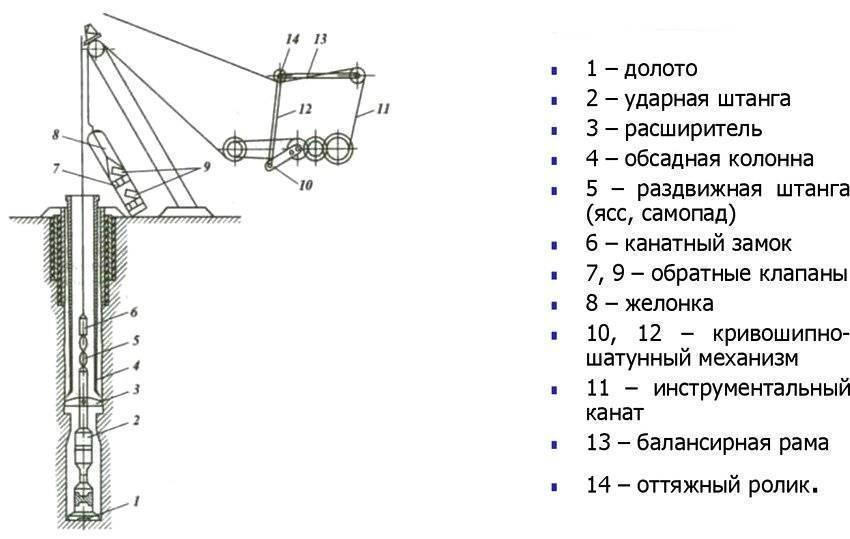

Ударно-канатная схема с желонкой и пробойным долотом

Какое оборудование потребуется для бурения водной скважины

Сделать скважину на воду можно разными способами. Окончательный выбор зависит от нескольких факторов:

  • необходимой глубины;
  • диаметра скважины;
  • назначения;
  • свойств грунта, который прорабатывается в процессе.

Однако независимо от выбранного способа бурения, для организации скважины на воду потребуется основное буровое оборудование и дополнительный инструмент.

Основными частями любого бурового станка являются:

  • механизм подъема и опускания буровой колонны;
  • рабочий орган – сам бур с наконечником. Он будет разным для каждого вида бурения;
  • лебедка и система талей, которые отвечают за опускание обсадных и буровых труб;
  • некоторые установки оснащены циркуляционной системой для приготовления промывочных растворов.

К дополнительному инструменту относятся насосы, вертлюги, буровые шланги, стыковочные элементы для обсадных труб, детали для обустройства оголовка скважины, силовые приводы и моторы.

Поделиться

Цены

Если обобщить цены на оборудование, с помощью которого можно пробурить скважину, то стоимость будет большой — от 30 000 до 1 700 000 рублей:

  • Дороже всего обходятся самоходные буровые установки, поскольку это фактически автомобиль или трактор, снабжённые специфическим оборудованием.
  • Пневматические установки с гидравлическим приводом обойдутся будущему владельцу в сумму от 230 000 до 1 700 000 рублей.
  • Буровые не самоходные установки с электрическим и пневматическим приводом — от 45 000 до 500 000 рублей.
  • Установки для бурения мягких и средних пород могут обойтись в сумму от 70 000 до 140 000 рублей.
  • Мотобуры и бензобуры самый доступный вариант для скважин под воду. Цены варьируют в зависимости от мощности, рабочего объёма двигателя и диаметра шнека. Больше всего на цену влияет мощность двигателя. Купить мотобур или бензобур можно от 6200 до 94 500 рублей.

Какие скважины можно пробурить вручную

Собственный источник воды – отличная возможность обеспечить себя и своих близких чистой живительной водой и удовлетворить хозяйственные потребности. Путем бурения и обустройства скважины решить проблему водоснабжения можно на несколько десятков лет вперед.

Выбор способа бурения и объем работ по обустройству скважины зависит от типа гидротехнического сооружения.

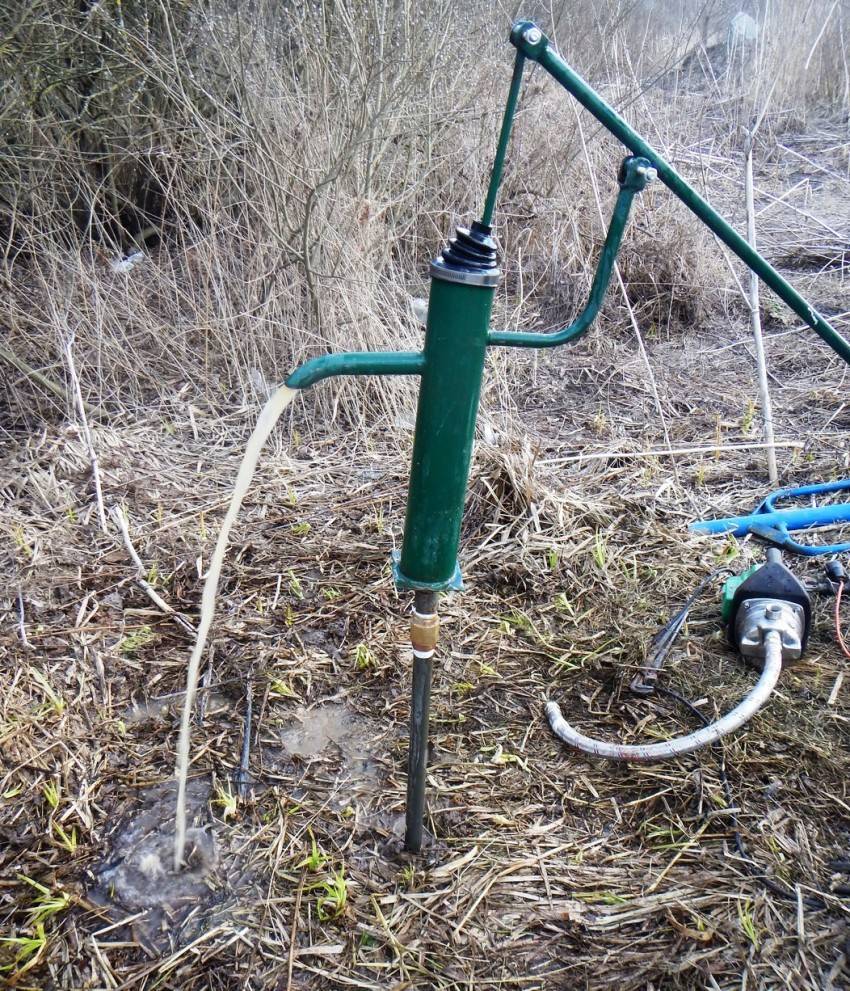

Колодец абиссинского типа

Если вода на участке расположена предположительно на глубинах 10-15 метров, то выгоднее и проще устроить абиссинский колодец. Гидротехническое сооружение этого типа использует водоносный слой, расположенный над водонепроницаемым глинистым пластом. Питается водонос за счет инфильтрации атмосферных осадков и вод близлежащих водоемов.

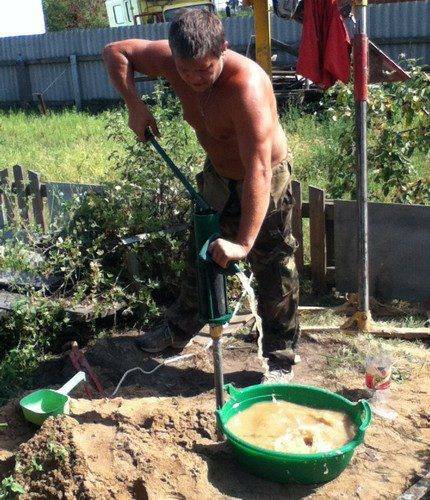

Простую в исполнении скважину-иглу может пробурить даже начинающий умелец, который только осваивает базовые навыки буровых работ

Трубы выполняют функцию ствола, дополнительной обсадки абиссинская скважина-игла не требует. Ее не бурят, а погружают в грунт посредством забивки.

Компактные размеры водозабора абиссинского типа позволяют размещать его практически на любом свободном месте придомовой территории. Самым распространенным способом пробивания этого типа гидротехнического сооружения является ударное бурение.

Абиссинский колодец, или скважина игла, относится к немногочисленным выработкам, которые можно оперативно и без проблем пробурить вручную

Для ее устройства необходим специфический инструмент, который не извлекается из выработки до завершения ее эксплуатации

Первое звено буровой колонны оснащается наконечником, облегчающим проходку, и фильтром, предотвращающим проникновение минеральных включений из откачиваемой воды

Сначала в трубе высверливаются отверстия, потом ее оборачивают проволокой, к которой прикрепляют фильтрующую сетку

Суть устройства скважины иглы заключается в забивании колонный узких буровых труб в землю до вскрытия водоносного пласта. Облегчить процесс малогабаритная шнековая установка

Буровой станок со шнековым буром проходит грунты до необходимой глубины. В сформированное отверстие намного легче устанавливается колонна труб с фильтром в первом звене

Так как абиссинские скважины бурят в основном до 10 – 12 м, то для откачки из них воды используют ручные механические или поверхностные электрические насосы

По объему добываемой воды абиссинская скважина не уступает традиционным водозаборным выработкам. Единственный недостаток – техническое назначение воды

Особенности скважин на песок

При глубине залегания водоносного горизонта до 30 – 40 метров, распространенного в рыхлых, несвязных отложениях, сооружают песчаную водоносную скважину. Ее называют так, поскольку она добывает воду из насыщенных водой песков.

Водоносный слой скважины на песок располагается всего в трех-четырех десятках метров от поверхности. И чтобы достичь его не приходится проходить твердые – скальные и полускальные породы. А потому провести бурение песчаной скважины вручную не составит труда, если применить один из описанных ниже способов.

Рекомендации

Независимо от метода бурения, оборудование должно иметь режущие кромки, которые способны противостоять механическому воздействию. Для этого долото и края винтового резца наплавляются твердосплавным металлом, и применять нужно именно этот инструмент. Вынуть шнек на поверхность при окончании работ нужно аккуратно.

Только после этого устанавливаются обсадные трубы, которые могут быть металлическими или пластиковыми. При формировании обсадного трубопровода нужно обеспечить герметичность соединений. Если это стальные трубы, то лучше их сварить. ПНД имеют специальную резьбу, что упрощает задачу.

При подборе оснащения преимущество отдают пустотелым шнекам. Воздух способствует охлаждению. Если по каналу подавать воду, процедура облегчается за счет дополнительного размягчения грунта, что продлевает ресурс бура. Сухой грунт способствует быстрому износу рабочих граней.

Описанная технология подходит для самостоятельного применения, если речь идет о неглубоких скважинах. Когда это абиссинский колодец, проблем, скорее всего, не будет. Сложности начнутся, если требуется пробурить скважину на песок. Но если нужна артезианская вода, то бурение собственными силами практически невозможно, и придется нанимать бригаду специалистов и специализированную технику.

Буровой инструмент

К буровому инструменту для бурения скважин относится:

  • Буры. Их отличия определяются состоянием грунтов. Буры бывают: конусными, скальными, траверсными, короткошнековыми, шнеками телескопическими и т.д.
  • Труба бурильная. Это категория бесшовных металлических труб, предназначенных для производства геологического бурения. С их помощью осуществляется спуск и подъем инструмента, передача вращательного момента на резцы, создание осевой нагрузки на инструмент, транспортировка в буровую шахту раствора или сжатого воздуха.
  • Труба обсадная. Используют для предотвращения осыпания грунта после бурения скважины. Скважина может состоять из одной трубы или из целой колонны обсадных труб.
  • Устройства для подъёма и извлечения керна. Это устройство помогает выдавливать керн с грунтом. При разведочном бурении керн сохраняется как источник информации, при рабочем его выбрасывают.
  • Долото. Это инструменты, которым разрушают грунт при бурении скважины. Различают долота по характеру разрушающих воздействий: режущие, скалывающие, разрушающие и т.п.
  • Переходники. Предназначены для соединения труб. Прежде всего, они применяются при соединении бурильной трубы с колонковой трубой.
  • Вилки шнековые. Применяются для удержания шнека на устье скважины.
  • Фильтры. Являются обязательным элементом любой скважины на воду, кроме классического колодца.
  • Стаканы забивные. Используются при бурении скважин забивным способом в грунтах мягких и рыхлых.
  • Желонка. Это цилиндр с режущим башмаком и обратным клапаном внутри. Используется в том случае, если грунт рыхлый и мягкий, и есть необходимость очищать скважину от песка.
  • Буровая ложка. Применяется для работы с сыпучими грунтами. Это металлический цилиндр с продольной прорезью. В ней один край заточен как резак, другой завёрнут вовнутрь. Величина прорези формируется под структуру грунта.
  • Хомуты обсадных труб. Предназначены для захвата обсадной трубы или колонны труб и их перемещению по скважине. Состоят из двух частей, охватывающих поверхность трубы.

Часть инструментов носят универсальный характер и используются при всех видах бурения. Другие могут использоваться только в особых случаях. Чем больше скважина, тем сложней бурение, тем больше требуется инструментов. Перечислить все из них сложно.

ГНБ

Горизонтально-направленное бурение (метод ГНБ) – способ проложить различные коммуникации под землей бестраншейным способом. При использовании метода поверхность ландшафта остается нетронутой, включая элементы благоустройства, дорожное полотно, строения и другие объекты. На данный момент разработано несколько проверенных методов горизонтально-направленного бурения, которые активно используются в целях снижения стоимости прокладки коммуникаций и сохранения объектов на поверхности земли.

Источники

  • https://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/o-gorizontalnom-burenii/
  • https://www.prof-tm.com/buroshnek
  • http://gnbs.ru/baza-znaniy-po-tehnologii/gorizontalno-napravlennoe-burenie/gorizontalnoe-shnekovoe-burenie-tehnologiya-metoda
  • https://specingtonnel.ru/nashi-uslugi/gorizontalnoye-shnekovoye-bureniye/
  • http://library.stroit.ru/articles/gnb/
  • https://ingestroy.ru/buroshnek/
  • https://gnb-stroy.com/services/gorizontalnoe-burenie
  • https://FB.ru/article/466739/gorizontalnoe-shnekovoe-burenie-tehnologiya-etapyi-preimuschestva
  • https://perforator.su/tekhnologiya.html

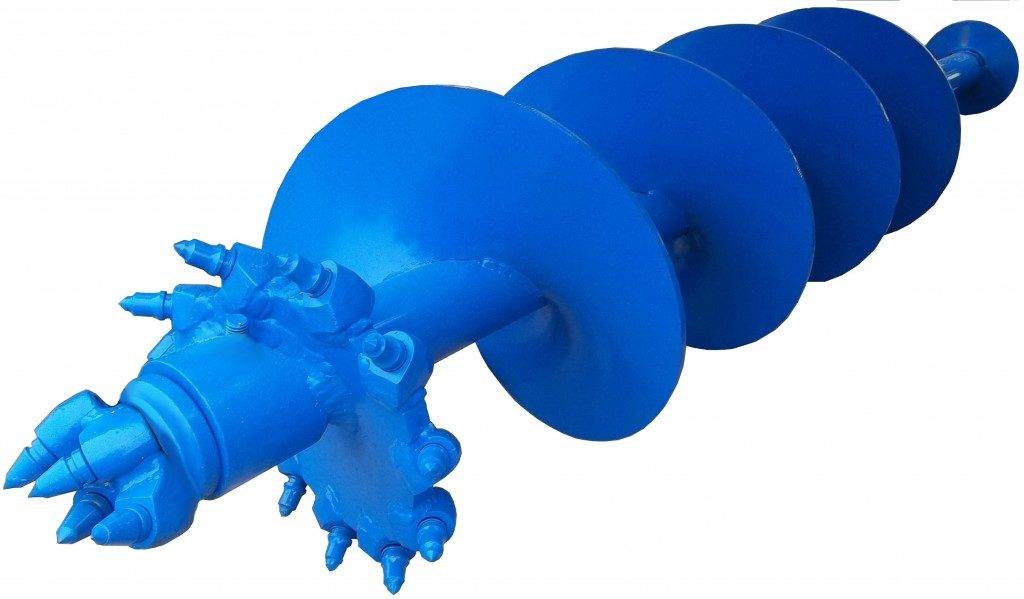

Принцип работы шнековой установки

Технология применима для организации вертикальных скважин и горизонтальных проколов. Бурение скважины на воду шнековым буром производится по следующему сценарию:

  1. Бур под собственным весом погружается в грунт, ввинчиваясь за счет острого наконечника и винтовым резцам.
  2. Вращаясь, бур выдает на поверхность выработанную породу в чистом виде или в виде шлама.
  3. По мере заглубления шнек наращивается за счет дополнительных секций. Беспрерывное вращение производится до момента заглубления одной штанги.

По окончании работ конструкция разбирается и вынимается, а на ее место опускаются обсадные трубы, задача которых – не дать грунту осыпаться.

Угол атаки режущих элементов по отношению к грунту зависит от его плотности. Когда порода сыпучая, мягкая, угол колеблется от 30 до 60 градусов. Твердые грунты бурят шнеками, на которых винтовая лопасть закреплена под углом 90 градусов.

Схема проведения работ.

1 этап: управляемое пилотное бурение

  При управляемом пилотном бурении задаётся ось прокладываемой в последствии трубы. Оператор установки через монитор непрерывно контролирует положение пилотной головки с диодной мишенью PERFORLUX  и имеет возможность немедленно реагировать на любые отклонения от заданной траектории бурения. Длина пилотного бурения различна для разных установок PERFORATOR и может достигать 120м.В трудноуплотняемых грунтах подача бентонитового раствора через двухтрубную пилотную штангу снижает трение и помогает достигнуть заданных длин бурения. Важным элементом при пилотном бурении является система навигации состоящей из диодной мишени PERFORLUX, расположенной в пилотной буровой головке, камеры и монитора. (Вид 2)При помощи этих элементов оператор контролирует положение буровой головки и удерживает став пилотных штанг на заданной оси бурения. В случает отклонения (Вид 1),оператор поворачивает пилотную буровую головку в нужное положение (Вид 2) и без вращения вдавливает пилотные штанги в грунт. Скошенная плоскость пилотной буровой головки позволяет вернуть её на ось бурения (Вид 3). Таким образом горизонтальное бурение выполняется с высокой точностью. (Вид 2)

Внешний вид элементов системы навигации


Диодная мишень PERFORLUXКамераМонитор

 Инструмент для пилотного бурения состоит из следующих элементов:

  1. Пилотная буровая головка;
  2. Штанга с крепления диодной мишени PERFORLUX;
  3. Пилотные штанги, в кол-ве необходимом для достижения требуемой длины бурения
  4. Промывочная головка, необходимая для подачи бентонита в пилотную буровую головку

 В плохо уплотняемых грунтах пилотное бурение весьма затруднено из-за сильного обжима пилотных штанг и большого сопротивления как их продавливанию, так и вращению. Для смазывания пилотных штанг и снижения трения при продавливании требуется подача бентонитового раствора в пилотную буровую головку. Двухтрубная конструкция пилотных штанг PERFORATOR позволяет не только пропускать луч диодной мишени от PERFORLUX к камере, но и подавать бентонитовый раствор в пилотную буровую головку. Затем бентонитовая смесь поступает в пилотную буровую головку и через форсунки подаётся в грунт, размывает его, а так же смазывает поверхность пилотных штанг, тем самым снижает трение пилотных штанг о грунт и позволяет производить пилотное бурение на длину до 120м.

2 этап: Расширение и запрессовка прокладываемых труб

 На 2 этапе работ к проложенным по оси бурения пилотным штангам присоединяется расширитель, соединяющий пилотные штанги и прокладываемые трубы. Оператор вдавливает трубы по направлению, заданному пилотными штангами, а грунт попадающий внутрь трубы размельчается буровой головкой и транспортируется шнеками по трубам в стартовый котлован. Пилотные штанги удерживают трубы от смещения с оси бурения, постепенно выдавливаются по мере увеличения длины трубы и демонтируются из приёмного котлована.Для снижения трения прокладываемых труб о грунт и уменьшения сопротивления продавливанию на внешнюю сторону труб подаётся бентонитовый раствор по небольшой трубке, приваренной к прокладываемым трубам

Важно правильно подобрать консистенцию и состав бентонитовой смеси в зависимости от типа грунта. Это может стать решающим фактором для успешной прокладки трубопровода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
