Расчет расхода газа из газгольдера

Расчет потребления на отопление используемой в системе теплоснабжения дома смеси из газохранилища имеет свои особенности и отличается от расчета расхода магистрального природного газа.

Прогнозируемый объём расхода газа рассчитывается по формуле:

V = Q / (q × η), где

V — рассчитываемый объем СУГ, измеряемый в м³/ч;

Q — расчетные тепловые потери;

q — наименьшее удельное значение теплоты сгорания газа или его калорийность. Для пропан-бутана это значение составляет 46 МДж/кг или 12,8 кВт/кг;

η – КПД системы газоснабжения, выраженный в абсолютном значении к единице (КПД/100). В зависимости от характеристик газового котла, КПД может быть в пределах от 86% — для самых простых, до 96% — для высокотехнологичных конденсационных агрегатов. Соответственно, значение η может составлять от 0,86 до 0,96.

Предположим, что систему отопления планируется оснастить современным конденсационным котлом с КПД 96%.

Подставляя в исходную формулу принятые нами для расчёта значения, получаем следующий усреднённый объём расходуемого на отопление газа:

V = 9,6 / (12,8 × 0,96) = 9,6 /12,288 = 0,78 кг/ч.

Поскольку за заправочную единицу СУГ принято считать литр, необходимо выразить объём пропан-бутана в этой единице измерения. Для подсчёта количества литров в массе сжиженной углеводородной смести необходимо килограммы поделить на плотность.

Физика перехода СУГ из жидкого в парообразное (рабочее) состояние такова: пропан закипает при минус 40 °С и выше, бутан — от 3 °С со знаком минус. Соответственно, смесь 50/50 начнёт переходить в газообразную фазу при температуре от минус 20 ° С.

Для средних широт и заглубленного в земле газгольдера таких пропорций достаточно. Но, для того чтобы обезопасить себя от лишних хлопот, оптимальным в зимних условиях будет использование смеси, как минимум, с 70% содержанием пропана – «зимний газ».

Принимая за расчетную плотность СУГ, равную 0,572 т/м 3 – смесь пропан/бутан 70/30 при температуре — 20 °С), нетрудно посчитать расход газа в литрах: 0,78 / 0,572 = 1,36 л/ч.

Суточное потребление при таком отборе газа в доме составит: 1,36 × 24 ≈ 32,6 л, в течение месяца — 32,6 × 30 = 978 л. Поскольку полученное значение рассчитано для наиболее холодного периода, то с поправкой на погодные условия его можно поделить пополам: 978/2 = 489 л, в среднем за месяц.

В местности, которую мы взяли для примера (Подмосковье), такой период в среднем составляет 214 суток.

Расход газа на обогрев в течение года при подсчете составит: 32,6/2× 214 ≈ 3488 л.

Выбор объёма газгольдера

Выбирая размеры установки, следует знать, что минимальный по объёму серийный газгольдер – 1000 литров. Рассчитан он на потребности частного дома площадью 40–50 м² с кирпичными стенами. Для аналогичной постройки площадью 100 м² требуется ёмкость на 2500–3000 л, для 200 м² – на 5500 или 6000 литров.

Если надо рассчитать объём газгольдера для отопления дома из кирпича, умножьте площадь здания в м² на 25 — это для заправки не чаще 1 раза в год. Заправляют такой резервуар в период с марта по сентябрь, когда стоимость сжиженного газа обычно снижается.

Не стоит забывать, что придется еще прокладывать трассу — трубы для подачи газа к потребителям — котлу, газовой колонке, плите и т.д.

Если стены здания не кирпичные, рассчитать объём газгольдера можно, зная, каким будет для выбранного автономного газоснабжения частного дома расход газа за определённый период. Если таких данных нет, сравниваете теплопроводность кирпичных стен и стен вашего дома. И по результатам сравнения увеличиваете или уменьшаете объем ёмкости.

Пример расчёта

В качестве примера можно привести расчёт газгольдера для дома 200 м² со стенами из кирпича. Предполагается, что в течение отопительного сезона (около полугода), в среднем сжигается около 25 литров сжиженного газа на квадратный метр отапливаемой площади. Для дома 200 м² в этот период уходит 25 л * 200 м² = 5000 литров. Это и будет требуемый объем газгольдера для этого дома.

Можно примерно рассчитать объем ёмкости газгольдера по размерам дома и материалу наружных стен

Расчётный объём может измениться, если в доме находятся другие потребители газа кроме отопительной системы – например, водонагреватель или газовая плита. Они «тянут» совсем немного газа, так что добавить можно 15-20% от полученной цифры.

Расчёт по мощности котла

Есть и другая методика определения объёма газгольдера, завязанная на мощности отопительного котла. Обычно принимают, что котёл должен работать примерно на половине своей мощности или половину времени. В таком случае в самый холодный период он без проблем справится с отоплением. Кроме того, такой подход продлевает срок службы котла (он не работает на пределе мощности, так что изнашивается медленнее). Поэтому считают расход газа 50% мощности котла.

Пример расчета. Стоит котел на 22 кВт. Для расчета берем половину мощности — необходимо чтобы топливо выдавало 11 кВт тепла. При сжигании одного литра сжиженного газа получаем 12,5 кВт тепла (справочные данные, если знаете каким газом будете пользоваться, берете теплотворную способность вашего топлива). Далее расчет такой:

  • Для получения 11 кВт потребуется 11 кВт : 12,5 кВт/литр = 0,88 литра. Это объем газа, необходимый для работы котла в течение часа.
  • Чтобы узнать суточный объем, умножаем на 24 часа: 0,88 л * 24 часа = 21,12 литра/сут.
  • Месячный расход — полученную цифру умножаем на 30 дней. 21,12 л/сут * 30 дн = 720 литров/мес.

Более точно можно рассчитать объем газгольдера по мощности отопительного котла Далее посчитать объем газгольдера для частного дома не составит труда — считаете количество месяцев в отопительном периоде, умножаете. Еще стоит провести корректировку в зависимости от КПД котла. Для новых котлов это некритично, а вот для старых добавка может быть очень существенной. Например, если КПД котла 88%, необходимо добавить 12% от расчетного объема.

Пропан вышел, бутан остался

Комментарий по ситуации

Проблема в неравномерном расходовании компонентов смеси. При температуре ниже -0,5°С пропан испаряется, а бутан остается в жидкой фазе. Если круглогодично использовать смесь, то за лето соотношение восстанавливается. Если пользоваться периодически и только в мороз, то появится забутанивание.

Причины увеличения содержания бутана

Пропан сгорает первым из-за неравномерного использования оборудования. Если включать отопление только в мороз, то за несколько лет весь пропан израсходуется. Хотя уровнемер может показывать 20-30% объема жидкой фазы. В примере с форума — 51-52%.

Ответ инженера Евгения Калинина

Непонятно качество газа — какое было процентное соотношение при заправке. В целом причина проблемы в замедлении парообразования СУГ. Бутан испаряется медленно, поэтому давления хватает на несколько часов работы.

Не стоит консервировать заправленную емкость на срок больше 2 лет. Газ не перемешивается и расслаивается. При сезонном использовании одну бочку можно расходовать 2-2.5 года. Зависит от качества газа, резервуара и монтажа.

Как восстановить работу котла, когда внутри остался только бутан

Закажите дозаправку зимней смесью с содержанием пропана от 75% — это единственный способ быстро увеличить скорость испарения и давление.

Установите испаритель для принудительного перевода бутана в паровую фазу. Тогда емкость станет просто хранилищем топлива.

Маленький газгольдер на 1 кубометр можно обернуть энергооберегающим кабелем, чтобы избежать забутанивания.

Как предотвратить повышение содержания бутана

Полностью избавиться от неравномерного расхода компонентов СУГ не получится. Чтобы замедлить процесс забутанивания, заправляйтесь топливом с повышенным содержанием пропана. Особенно если система отопления используется периодически и только в мороз.

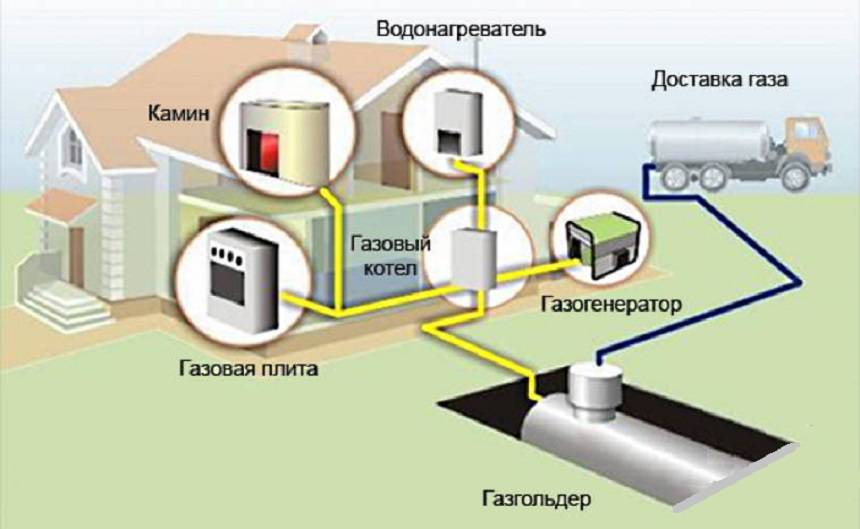

Газгольдер: устройство и принцип работы газоснабжения

Процесс газообразования протекает автономно, владельцы никак в него не вмешиваются, ничего не поправляют, не настраивают и не регулируют. После монтажа, заправки и первичной настройки система работает без вашего участия.

Сжиженный углеводородный газ (СУГ) находится в резервуаре одновременно в жидкой и газообразной фазах. СУГ состоит из двух компонентов:

  1. Пропан. Температура кипения -42.1°С.
  2. Бутан. Температура кипения -0.5°С.

Газгольдер по инструкции закапывают на глубину не менее 0.6 м до верхней образующей корпуса. На практике даже ниже — в зависимости от глубины промерзания грунта. Под землей сжиженный газ испаряется в любой мороз.

После повышения давления насыщенного газа процесс парообразования останавливается. Содержимое бочки приходит в равновесное состояние: жидкость не кипит, газ находится под постоянным давлением.

В таком виде СУГ пребывает до двух лет без расслаивания на отдельные газы. Емкость можно временно законсервировать без откачки топлива. Бесперебойной работе газоснабжения могут помешать только затопление редуктора и перекрытый доступ к арматуре.

Если грунтовые или паводковые воды затопят ревизионный колодец, добраться до заправочного клапана или аварийного крана получится только после откачки. Если вода замерзнет, придется сначала растопить лед. В обоих случаях необходимо снять и просушить редуктор.

Чтобы предотвратить затопление, нужно правильно выбрать емкость:

Стандартная. Оборудование закреплено на низких патрубках (высота до 10 см). Конструкция подходит для монтажа на участках с низкими грунтовыми водами, когда нет опасности затопления
С высокими патрубками (до 50 см). Арматура выведена за пределы возможного уровня воды. Система продолжает работу, даже если ревизионный колодец затоплен
С высокой горловиной (50–80 см плюс 10 см на патрубки). Используется на участках с болотистой местностью

При необходимости монтажники поднимают редуктор на удлиненный патрубок, чтобы вода больше не попадала внутрь устройства.

Кстати

Если вы не уверены, какая модель газгольдера лучше для вашего участка, поговорите с инженером.

Посоветоваться

Подземные газгольдеры. Технические характеристики и область применения

Газгольдеры СУГ типа ПО для подземного размещения на объектах позволяют более эффективно использоваться свободные площади, повышается безопасность эксплуатации. Такие резервуары представляют собой конструкцию сигарообразной формы, прочно сваренную по обечайкам сторон из цельнолистовой низколегированной кислотостойкой стали, привезенной из Германии. Подобная технология производства позволяет заполнять газгольдер сжиженными углеводородными газами под высоким рабочим давлением.

Область применения подземных газгольдеров

. Конструктивной изюминкой подземных газгольдеров производства ООО «Фасхиммаш» является наличие высокой горловины (500 мм), которая обеспечивает гарантированное и устойчивое испарение газовой смеси круглый год, а в особенности – в зимний период, за счет более глубокого подземного размещения на объекте заказчика.

Поэтому, в отличие от резервуаров с нижним сливом газа для надземных установок, такие сосуды не требуют дополнительного испарения жидкой фазы СУГ и могут использоваться как на промышленных объектах, так и для резервной газификации коттеджного поселка или в качестве основного газоснабжения загородного частного дома, коттеджа, дачи.

Высочайшая степень надежности производства резервуаров гарантирован строгим соблюдением проверенной временем германской технологии. Для защиты от электрохимической коррозии заводом-изготовителем используется инновационная активная и пассивная защита, содержащая магниевый анодный элемент. Минимальный срок эксплуатации таких сосудов – 15 лет.

Технические характеристики подземных сосудов ООО «Фасхиммаш»

Заправка газгольдеров сжиженным газом пропан-бутан в соответствии с ГОСТ 20448-90 выполняется только для коммунально-бытовых резервуаров. Стабильная работа невозможна при процентном содержании бутана свыше 60. Технология СУГ используется в принудительном порядке, если необходимо перевести из жидкой фазы в парообразную.

Каким газом заправляют газгольдеры

Чаще всего газгольдеры заправляют пропан-бутановой смесью, которая оптимально подходит для этих целей.

Самое важное: при покупке и заказе СУГ нужно проверять концентрацию пропан-бутановой смеси. То есть вам должны представить специальный документ с внесёнными данными по долям пропана, бутана и других компонентов

От этого будет зависеть коэффициент полезного действия горения.

Для владельцев домов, где создано частное круглогодичное газоснабжение, есть одно правило, которое поможет узнать, как лучше заправлять газгольдер, чтобы сэкономить. Проводить данные работы рекомендуется в конце осени, лучше всего в ноябре или декабре. Таким образом, на самое холодное время года в вашем газгольдере будет сформировано высокое давление. К окончанию зимы можно провести дополнительную дозаправку, и все лето вы не будете вспоминать о том, что вам нужно оформить доставку СУГ. Помимо этого, в последние месяцы осени реализуемая пропан-бутановая смесь имеет специальные добавки, которые препятствуют испарению и другим негативным воздействиям вследствие похолодания.

Если у вас дача, лучше всего проводить заправку газгольдера на сезон в весенний период.

Что такое газгольдер

Газгольдер представляет собой большой резервуар, используемый для хранения и транспортировки газообразных веществ, в частности, сжиженного пропан-бутана. В целях безопасности он оснащается измерительным оборудованием, позволяющим контролировать давление находящегося внутри газа.

В индивидуальном частном строительстве газгольдер является разумной альтернативой при невозможности подключения дома к магистральному газоснабжению. Оптимальным вариантом считается подземная установка горизонтального резервуара на глубине от 60 сантиметров и более, так как у него имеется ряд преимуществ:

  • не занимает места на участке;

  • не требует защиты от солнца, чтобы избежать нагрева, и утепления в зимний период для защиты от резких колебаний температур и промерзания;

  • не нуждается в дополнительном устройстве испарителя, так как свободного пространства внутри емкости достаточно для естественного образования газообразной фракции и обеспечения необходимого давления в автономной сети газоснабжения.

Газгольдеры, используемые для газоснабжения индивидуальных домов, изготавливаются из металла. При этом толщина стенок резервуара в соответствии с действующими стандартами не может составлять менее 5 миллиметров. Объем емкости зависит от расчетного потребления газа и может составлять от 2,5 до 10 и даже до 20 тысяч литров. Заполнение газгольдера сжиженным газом осуществляется с помощью специальной машины с резервуаром и не должно превышать 85% от общего объема газгольдера.

Стоимость установки

Важно! Компании установщики часто не включают в стоимость катодную защиту, газовый анализатор с сигнализацией утечки газа и др. Узнавайте сразу такие нюансы

Обычно стоимость установки входит в цену газгольдера. Решающее значение здесь имеет фирма-производитель, объём резервуара, срок службы. Например, продукция чешской фирмы Deltagaz, которая изготавливает газовые резервуары с объёмом 2,7 м3, 4,8м3, 6,4м3, стоит от 175 тыс. рублей.


Газгольдер от чешской фирмы Deltagaz

Газгольдеры от польского производителя Сhemet, изготовленные из стали, имеющие полимерное защитное покрытие и рёбра жёсткости, отличаются повышенной стоимостью. Цена резервуара объёмом 4850 литров начинается с 330000 рублей.

Болгарская компания Syty-gas выпускает газгольдеры объёмом 2,7 м3; 4,85м3; 6,4м3, а также 9,15м3. Такие баки эксплуатируются при температуре от -40 до +40 градусов имеют дополнительную защиту. В стоимость комплекта входит установка резервуара и подключение газа. Цена начинается с 330000 рублей.

Особенности сжиженной газовой смеси для газгольдера

Газгольдер (GasHolder) представляет собой резервуар, в который закачивается сжиженная смесь пропана и бутана в разных пропорциях. Суть газгольдера такова: газ всегда стремится перейти в своё естественное газообразное состояние, и благодаря этой особенности в баллоне образуется давление из паров. Под этим естественным давлением через подключённые трубки из резервуара газ подаётся далее по системе газопровода в доме.

Бутан и пропан – это тяжелые углеводороды, которые в небольшом количестве находятся в добываемой из недр земли газовой смеси. На их долю приходится максимум 30% из всего объема добываемого газа, тогда как метана может быть 70% и более. Источником бутана и пропана являются так же скважины с нефтью, где эти углеводороды считаются попутным продуктом.

Сами по себе резервуары (газгольдеры) применяются для различных видов сжиженного газа, но именно для частного домовладельческого сектора используют СУГ — пропано-бутановую смесь. Метан относится к простейшим углеводородам, а бутан и пропан к алканам, то есть тяжёлым (или насыщенным) углеводородам. Несмотря на более высокую стоимость, именно эти виды газа легко сжижаются при обычных температурах и небольшом давлении. Поэтому более лёгкий метан закачивать в баллоны просто невыгодно с экономической точки зрения, поскольку для его сжижения нужно более высокое давление и критические температуры.

Сжиженная смесь пропана с бутаном (СУГ) подразделяется на зимнюю и летнюю. Бутан быстрее замерзает, но он дешевле, поэтому в тёплое время года в смесь добавляют больше именного этого газа. В холодный период СУГ дорожает, поскольку цена на пропан выше, а его в смесь приходится добавлять больше.

Именно поэтому не стоит покупать сжиженный газ летом на запас, только потому, что топливо дешевле. Зимой, в морозы, возможно замерзание сжиженного газа. Это не повлечет за собой особых проблем с газопроводом, однако, переходное состояние из жидкости в газ может существенно понизится, что приведёт к недостатку давления в газовых трубах. Учитывая, что зимой газ нужен не только для приготовления пищи и обеспечения подогрева воды, но и стратегически важен для отопления всего дома. Поэтому такая кажущаяся «экономия» по закупке в прок может привести только к лишним затратам.

Газгольдеры в домашнем обиходе используются в виде вертикальных или горизонтальных резервуаров. Установка может быть подземная и наземная.

В реалиях российского климата предпочтительнее только подземный вариант монтажа. С экономической точки зрения куда проще вырыть котлован, установив баллон ниже уровня промерзания почвы, чем пытаться его утеплить, устанавливать дополнительно испарители, следить за температурой, за сохранностью утепляющего слоя и т.д.

Считается, что у вертикальных газгольдеров ниже теплоотдача, чем в горизонтальных вариантах. Стоит отметить, что это на самом деле так. Всё дело в площади испарения. В вертикальном резервуаре зеркало сжиженного топлива меньше, а вот когда жидкая фракция газа растекается по площади горизонтального газгольдера, то и поверхность для испарения увеличивается. Хотя здесь нельзя точно сказать, какой резервуар лучше, так как в противовес теплоотдаче можно отметить, что в вертикальном газгольдере процесс перехода из жидкого состояния в газообразный проходит быстрее, что компенсируется меньшим размером зеркала. Поэтому опытные газовики не станут уверять, что горизонтальная установка лучше. Выбор за потребителем, однако, на практике, разницы нет никакой.

Что делать, если замерз сам газгольдер?

Хотя основной причиной отсутствия подачи газа с газгольдера является замерзание редуктора, иногда может замерзать и сама емкость. Так, вода на участке может быть в таком количестве, что способна затопить газгольдер и заморозить его с приходом морозов. И складывается ситуация, когда газ в емкости еще есть, но наружу он не выходит.

Второй причиной замерзания газгольдера является израсходование пропана из СУГ и остаток внутри только бутана и водного конденсата, которые с легкостью замерзают.

Важно утеплять газгольдер, поскольку при сильных морозах любая СУГ замерзнет. Например, чистый пропан в сжиженном состоянии способен подмерзать уже при -15 °С

Это приводит к падению давления в газовых трубах, нарушению работы котла и к другим проблемам.

Устанавливайте газгольдер как можно глубже под землю, хотя бы на 1-1,5 метра вглубь, чтобы избежать замерзания в сильные морозы

В таких случаях у пользователей возникает только один вопрос: насколько допустимо использовать подогрев, чтобы восстановить работу газгольдера? Самый простой способ – облить кипятком редуктор и часть емкости возле него. Это позволит прогреть саму горловину, где и должен образовываться газообразный продукт. Но куда важнее правильно установить газгольдер и подключить к нему надежное оборудование.

Так, если емкость установлена слишком близко к поверхности земли или вовсе стоит на ней, то баланс пропана и бутана в смеси быстро ухудшится. Пропан испарится даже при самой низкой температуре, а в емкости останется бутан. Этот газ гораздо более склонен к замерзанию и часто создает пробку в трубе, приводящую к падению давления. Оптимальным соотношением пропана и бутана должно быть хотя бы 75:25, а лучше 80:20.

В какое время года можно устанавливать газгольдер?

В любое.

Когда речь идёт об автономной газификации личных подворий (коттеджей, загородных домов, дач), мы подразумеваем монтаж подземного газгольдера горизонтального типа в совокупности с комплексом других работ, в полной мере обеспечивающих понятие «работа под ключ».

И не только подразумеваем.

настоятельно рекомендует именно такую конфигурацию при реализации проекта «от» и «до» силами компании.

Для оптимального функционирования автономного газоснабжения надо создать условия, при которых система будет постоянно в благоприятных для себя температурных условиях окружающей среды

Такое возможно при нахождении ниже уровня промерзания грунта.

Следовательно, предстоит большой объем выемки грунта:

– котлован для газгольдера;

– траншеи для трубопровода.

Какое время года целесообразнее для рытья земли?

Конечно же, тёплое – весенне-осеннее.

Ещё два аргумента в пользу летних работ:

  • Имеет значение качество бетонной подушки, на которой предстоит зиждиться резервуару. Бетон застывает и отзывчив на предварительное трамбование только при плюсовых температурах.
  • Газовая магистраль от ёмкости к дому изготавливается из пластиковых труб, стыки которых свариваются специальным инструментом. Температура окружающей среды для этого вида работ нормируется техническими условиями.

Вместе с тем холодное время года – не помеха для монтажа автономной газификации. Зачем ждать наступления весны, если решили заказать САГ, когда на улице завывает вьюга. Наслаждайтесь комфортом сразу.

Осуществляем работы и при температуре минус 40.

И люди у нас закалённые, с опытом работы в условиях севера, и техника соответствует решению таких задач.

Когда за дело берутся профессионалы, время года не имеет ни малейшего значения.

Заказывайте хоть летом, хоть зимой.

Наслаждайтесь теплом!

Какое давление в газгольдере считается нормальным?

Даже среди специалистов по системам автономной газификации существует некоторая путаница в отношении этого вопроса. Отчасти это связано с тем, что давление сжиженного газа изменяется в зависимости от температуры.

Этот показатель также во многом зависит от чистоты газа и процентного содержания смеси пропана и бутана. И поскольку бутан имеет более низкое давление, чем пропан, давление в газгольдере сильно различается в разное время года.

Обычно рабочее давление резервуара — 1-15 бар. Именно при этих значениях газ будет подаваться к приборам. Точнее, оно должно быть выше 1 бар и ниже 15 бар.

Точный показатель будет зависеть от размера резервуара, его заполненности газом, времени года и других индивидуальных особенностей. По этому вопросу лучше проконсультироваться со специалистами из компании, которая производила монтаж автономной газификации на вашем участке. Он скажут вам, каким должно быть максимальное и минимальное давление в вашем резервуаре с учетом всех особенностей вашего проекта.

С помощью настройки редуктора можно отрегулировать уровень давления газа, подаваемого на приборы.

Марки газового топлива для газгольдера

Самое главное – следует однозначно различать газ магистральный и газгольдерный. Оба варианта используются как для отопления, так и готовки на плите. Однако это принципиально разные газовые составы. В случае с трубой мы имеем дело с метаном CH4, а из газгольдера поступает смесь пропана C3H8 и бутана C4H10. О втором типе «голубого» горючего далее и пойдет речь.

Газгольдер заправляется сжиженными углеводородными газами (СУГ), которые потом сначала из жидкой фазы переходят в паровую, а затем уже используются в качестве топлива для котлов и варочных печей

В газгольдер заливается пропан-бутановая смесь с небольшим объемом примесей. Метан в данном случае не используется, так как сжижать его для применения в автономном газоснабжении слишком дорого. Чтобы получить сжиженный природный газ, метановую фракцию требуется охладить до -160 °С. Делается это на специальных заводах, стоит немалых денег и применяется лишь для перевозки СПГ на большие расстояния в больших объемах.

Сжижение пропана с бутаном более дешевая операция. Для этого охлаждать их требуется до гораздо меньших температур, нежели метан. Плюс хранить СУГ можно длительное время в простом газовом баллоне или газгольдере без проведения особых мероприятий. Поэтому-то пропан-бутановую смесь и принято использовать в автономном газоснабжении частных домовладений, а также в качестве топлива для автомобилей.

ГОСТом регламентирует использование СУГ в виде:

  • ПТ – пропана технического;
  • БТ – бутана технического;
  • СПБТ – смеси пропана и бутана технических.

Применение этих марок в каждом конкретном случае зависит от климатических условий и типа газгольдера.

Помимо основных марок в продаже также встречается бутан-бутиленовая фракция (ББФ), представляющая собой разбавленную технической водой СПБТ

ББФ – это дешевый и низкокачественный газ с конденсатом. При его сжигании выделяется приблизительно на 10% меньше тепла, чем при использовании обычного СПБТ. Закачивать такое топливо в газгольдер и сжигать в котлах вполне допустимо. Однако его применение не самым лучшим образом сказывается на сроке службы газового оборудования, существенно снижая оный.

Подытожим на примере реальной ситуации: отключился котел

  1. Проверьте давление на манометре перед оборудованием. Если давление в норме (от 37 мбар) — причина в поломке котла. Нужно вызвать ремонтников. Если давления нет — передвигаемся по цепочке к следующей точке.
  2. Проверьте давление после редуктора (если есть манометр). Если здесь все в порядке, то засорился газопровод: переполнен конденсатосборник, образовалась пробка, замерз конденсат в цокольном вводе. Вызывайте специалистов для очистки, продувки.
  3. Если манометра нет или стрелка на нуле — смотрите на манометр перед регулятором. Здесь должно быть не менее 1.5 бар, иначе редуктор не сработает. Давление в норме? Значит проблема в редукторе — скорее всего, замерз. Вызывайте специалистов, чтобы отключить газ, снять, отогреть и продуть регулятор.
  4. Если на основном манометре давления не хватает, а уровнемер показывает более 15%, то скорее всего произошло забутанирование. Большая часть пропана израсходована, а бутан не может обеспечить нужное давление в мороз. Закажите доставку зимней смеси с повышенным содержанием пропана.
  5. Если стрелка уровнемера приближается к 20–25% — пора вызывать газовоз. Меньше 15% жидкой фазы оставлять нельзя.

Результат: после проверки основных точек вы находите причину перебоев и принимаете необходимые меры. В трех случаях потребуется вмешательство специалистов по техобслуживанию, в остальных — вызов автоцистерны с СУГ.

При штатном использовании следите за уровнем жидкой фазы при заправке — не более 85%. И вызовите газовоз, когда уровень СУГ опустится до 20–25%.

Параллельно проверяйте манометры. Такого контроля будет достаточно, чтобы вовремя обнаружить сбой в работе. Остальные узлы осматривают техники при регулярном обслуживании.

Производители рекомендуют ежегодно проверять работу системы. И раз в 8 лет вызывать специалистов для более глубокого контроля с оценкой покрытия, швов и общего состояния газгольдера.

Как это работает у нас

При установке газгольдера заключаем договор на год бесплатного сервисного обслуживания. Список услуг: 2 профилактических выезда специалиста (зимой и осенью) + один срочный аварийный вызов в течение 24 часов. Потом договор на обслуживание можно продлить.

Вместительность газгольдеров

Средний размер газовых хранилищ для частных жилых объектов варьируется от 2,7 куб. м до 10 куб. м. Однако такие цифры не являются пределом. Для небольших промышленных предприятий емкость резервуара может составлять до 200 куб. м. Еще больше поражают своими масштабами газгольдеры, которые используются на крупных газораспределительных станциях. В отдельных случаях объем такого хранилища достигает 100 тыс. куб. м.

Естественно, для загородных коттеджей такие размеры совершенно ни к чему, и обычно для решения всех нужд в плане отопления, приготовления пищи, подогрева бассейна и пр., вполне хватает резервуара с вместительностью до 10 кубометров газа, даже если речь идет о крупных 2-х или 3-х этажных виллах.

Газгольдер, объемом в 10 куб. метров.

При выборе емкости газохранилища для своего дома необходимо предусмотреть один важный нюанс. Оно никогда не заполняется «под завязку», а полезный объем составляет всего 85%. Поэтому рассчитывать общие габариты нужно с определенным запасом.

Требования к помещению

Газовый котел, согласно нормативам, можно устанавливать только в таких помещениях:

Нежилых комнатах. Обычно котлы ставят на кухне или в специально отведенном помещении. Располагаться котельная может на любом этаже, в том числе и на цокольном.

Имеющих объем не менее 15 м 3 (допускается отклонение от нормы на 0.2 м в большую или меньшую сторону) и высоту потолков не менее 2.5 м.

Имеющих окно с открывающейся форточкой. Объем вытяжки при этом должен быть как минимум трехкратным.

Указанные выше нормативы предусмотрены для котлов мощностью до 60 кВт. Газоснабжение дома за городом чаще всего предполагает использование именно такого типа оборудования. Более мощные котлы устанавливаются частниками редко.

Вертикальный и горизонтальный

Многие владельцы загородных домов перед покупкой резервуара пытаются понять, какой газгольдер лучше — вертикальный или горизонтальный. По мнению экспертов, лучшим вариантом будет покупка горизонтального газгольдера, ведь у такого прибора большая площадь испарения газа – от этого зависит производительность системы. У приборов вертикального типа площадь испарения намного меньше, но производительность отопительной системы можно повысить путём установки дополнительного приспособления — испарителя.


Вертикальный газгольдер

Как можно понять, резервуары вертикального исполнения занимают минимальную площадь на участке, поэтому подобные приспособления нужно использовать при дефиците полезной площади. Указанные газгольдеры имеют небольшие габаритные размеры и высокую стоимость по сравнению с аналогами. В зимнее время эти резервуары нужно покрывать слоем теплоизоляции, что будет способствовать лучшему функционированию системы.

Газгольдеры горизонтального типа монтируют в котловане на бетонном или железобетонном основании. После закрепления этих приспособлений, на фундаменте необходимо закрасить тросы или анкеры. Проведение подобных операций повышает срок службы резервуара.

В утеплении такого газгольдера нет нужды, ведь он будет засыпан землёй. Корпус такого изделия защищён специальными растворами на основании эпоксидной смолы, что исключает коррозию материала во время эксплуатации.


Установка газгольдера горизонтального типа

Выбор газгольдера будет зависеть от выделенной площади под резервуар. При нехватке места выбирают вертикальный тип. Основным преимуществом подобной ёмкости считается равномерный расход газа, но есть и недостаток — маленькая площадь испарения топлива. Для нормальной работы вертикального газгольдера необходим подогрев или устройство толстого слоя теплоизоляции, а это дополнительные расходы. Вертикальные газгольдеры работают более эффективно, их корпус хорошо защищён от коррозии.

Какое должно быть давление

Рассмотрим датчики давления. Здесь куча всего, куча всяких кранов

Вот на них нужно обращать внимание, когда к вам приехал газовоз

Это очень важно, чтобы вы могли понять какого качества газ к вам приехал. Хороший качественный газ пропан — он имеет более высокое давление, чем бутан

А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана

Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана.

Зимой нужно смотреть, чтобы давление было не ниже 5, а летом оно должно быть не ниже 8, а то и 9 атмосфер. Это говорит о том, что вам привезли качественный газ. Это косвенный показатель, но очень важный. Об этом мало кто знает. Это такой момент, который мы сами даже для себя определяем. Если мы приехали на какую-то оптовую базу и заправились некачественным газом, давление будет очень маленькое. Это для нас будет сигналом о том, что надо проверять. Что-то либо не так с системой, либо нам просто залили некачественный газ. Тогда мы начинаем использовать плотномер, при помощи которого проверяем качество газа. Таким образом мы понимаем, что нужно его менять, либо соглашаемся с тем, что у нас все хорошо и везем уже газ этот заказчику.

Расходомер Кариолиса

При выборе компании-поставщика предпочтение следует остановить свой выбор на том предприятии, заправщики которого оборудованы расходомерами Кариолиса. Стандартные счетчики производят простой отсчет заливаемого в газгольдер горючего. Но по количеству потребитель на сможет определить, что попало в резервуар: жидкий, газовидный либо смешанный с конденсатом или подтоварной водой продукт.

Кариолисовые расходомеры способны не только отсчитывать количество закачиваемого топлива, но и определять его качество. В процессе заправки эти счетчики производят экспресс-анализ сжиженного газа по его плотности. Расчет производится автоматически на основе веса проходящей жидкой фазы без учета газовой составляющей. Благодаря этому потребитель может быть абсолютно уверен, что ему в резервуар закачали СУГ высокого качества.

Газгольдер и безопасность

Страшные термины «давление», «опасность взрыва» и др. не должны вас смущать. При изготовлении оборудование в обязательном порядке испытывают давлением 25 атм при рабочем давлении всего 3-6 атм. Для дополнительной подстраховки в прибор вмонтированы клапаны сброса давления, которые срабатывают уже при 16 атм. За всю историю эксплуатации ни разу не было зафиксировано случаев разрыва подземных устройств из-за высокого давления.

Главная аксиома безопасности гласит: прибор должен наполняться не более, чем на 85% от своего объема. Оставшийся объем составляет резерв для возникающей паровой шапки. По технике безопасности категорически запрещается превышать этот норматив, так как такое нарушение может вызвать избыточное давление.

Доверьте заправку газгольдера профессионалам

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
