Электрический теплый пол под плитку инфракрасный и кабельный

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

• потери тепла в помещении;
• площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Вариант #3 – пленочный пол

Несмотря на эффективность, пленочный пол под плитку стелить не рекомендуется. Выделяют 3 основных причин, почему этого делать не стоит:

• Низкая адгезия. Пленка не дает качественное соединение с бетонной стяжкой и клеевым составом, создавая «плавающий эффект». Залитая на пленку стяжка при простукивании будет издавать пустой звук. Если же на такой пол уронить что-либо тяжелое, то стяжка может и вовсе треснуть.
• Химический состав пленки. Цементные растворы и клеевые составы имеют щелочную среду, которая со временем способны «разъедать» ПЭТ независимо от толщины материала и количества применяемых слоев. Это может привести к образованию искр в оголенных электрических соединениях и даже короткому замыканию.
• Есть достойная альтернатива. Зачем изощряться, придумывая безопасные способы укладки, если есть кабельные и стержневые электрические полы, которые идеально подходят для «мокрой укладки».

В зависимости от задействованного нагревательного материала выделяют два типа инфракрасных обогревательных систем: углеродные и биметаллические. Если уж и стелить инфракрасную пленку, то выбирать для этой цели стоит углеродный тип, поскольку биметаллический абсолютно с ней несовместим. Им не страшна коррозия, а в случае повреждения отключится только один участок за счет параллельного соединения элементов.

Некоторые специалисты отмечают, что под твердым типом покрытия, таким как керамогранит или кафельная плитка, инфракрасные лучи часть своих полезных свойств теряют

Среди представленных вариантов системы отопления по эксплуатационным и качественным параметрам наиболее предпочтительным можно считать электрический теплый пол.

Но все же окончательный выбор, соответствующий возможностям и желаниям, будет оставаться за вами.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

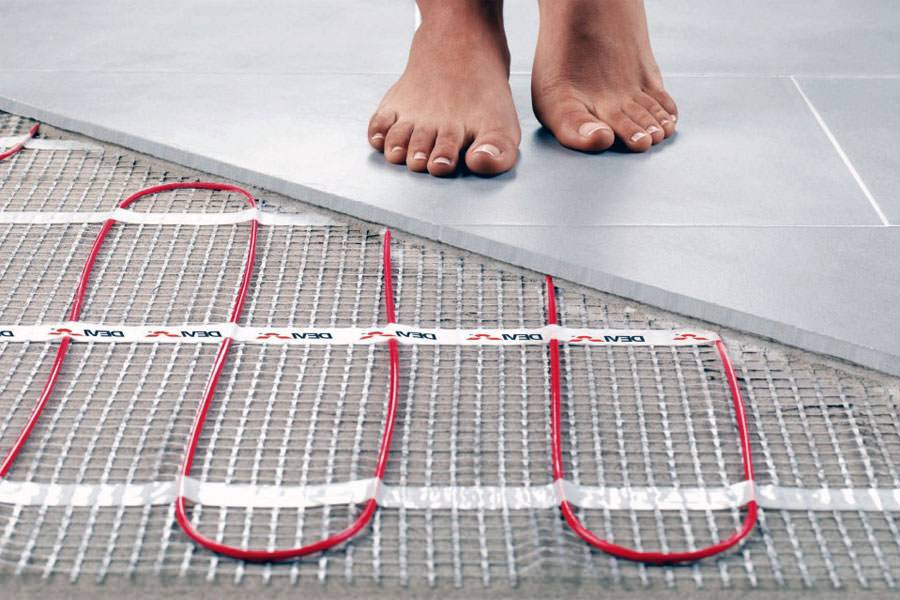

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогрева	Описание технических и эксплуатационных характеристик
Водяная	Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная	Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная	Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Работы, которые необходимо выполнить до монтажа теплого пола

При устройстве полов с электроподогревом под облицовку плиткой, до монтажа нагревательного контура, выполняется ряд работ, общих для всех разновидностей оборудования:

• демонтаж старой финишной отделки и выравнивание несущего основания (за исключением ситуации с укладкой контура на старую плитку);
• устройство гидроизоляции ( в «мокрых» комнатах);
• теплоизоляция пола – для снижения теплопотерь через плиту перекрытия;
• устройство несущей стяжки (толщина и необходимость армирования зависят от вида утеплителя, при использовании пеноплекса стяжка не нужна).

Определить необходимую толщину утеплителя поможет диаграмма:

По окончании этих работ делают тепловой расчёт полов с электроподогревом. Такой расчёт можно также произвести самостоятельно, зная расположение и назначение помещения, его площадь, и используя данные следующей таблицы:

По результатам расчёта выбирают и приобретают «тёплые» полы с необходимыми характеристиками, после чего на полу по несущей стяжке выполняется разметка планируемого расположения мебели без ножек (если таковая имеется). Затем по разметке делают замеры и рассчитывают величину свободной площади, возможной к размещению нагревательного кабеля.

Расчёт тёплого плёночного пола

Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².

Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².

В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.

Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.

Инфракрасный пленочый пол

Строение электрической системы нагрева

Для начала следует уточнить, что существует несколько разновидностей конструкций, источником тепла в которых выступает электрический ток:

• кабельный теплый пол;
• инфракрасный нагреватель в виде пленки;
• жидкостно-электрические системы;
• нагревательные маты.

Первый вариант монтируется на основе кабеля с нагревательными жилами или саморегулирующегося провода, который обеспечивает нагрев благодаря полупроводниковой матрице, расположенной между обыкновенными (не нагревательными) жилами. Нагревательные маты по принципу действия сходны с кабельной системой, однако в данном случае провода заложены в диэлектрическую сетку. Это решение исключает необходимость в кропотливой укладке проводов поверх основания. Достаточно развернуть полотно. Однако в обоих случаях сверху формируется бетонная стяжка, что может повлиять на высоту потолка, хоть и в меньшей мере, чем в случае с водяным аналогом.

Пленочный ИК-пол более предпочтителен, так как характеризуется минимальной толщиной и не требует монтажа бетонной стяжки сверху. Такая конструкция основана на нагреве медных шин, расположенных с двух сторон пленочного полотна. Между ними находится определенное количество графитовых полос. Принцип действия таких систем основан на инфракрасном излучении, которое продуцируется под воздействием тока.

Электро-водяной теплый пол представляет собой более сложную конструкцию в виде семижильного кабеля. Нагрев производится посредством тока, полученное тепло передается теплоносителю (вода в трубке).

Как правильно смонтировать стяжку

Тёплый пол должен защищаться стяжкой. Чтобы правильно смонтировать конструкцию, рекомендуется выполнить следующий алгоритм:

1. Мокрая стяжка:

• Замешивается из цемента (15% – 18%), песка – до 75% и воды (по консистенции).
• При монтаже стяжки, следует предварительно разложить армирующую сетку с габаритом ячейки от 50 х 50 мм до 100 х 100 мм и диаметром прутка от 3 до 4 мм.

• Стяжка замешивается миксером, до достижения однородной пластичной массы.
• После устройства конструкции, рекомендуется обеспечить влажные условия для её быстрого набора прочности.

1. Полусухая стяжка:

• Для устройства конструкции, рекомендуется обратиться к профессионалам.
• Требуется специальная машина для замешивания ингредиентов и подачи готовой смеси на монтажной горизонт.
• Для разглаживания уложенной смеси применяется лопастное устройство («вертолёт»).

• Уровень стяжки контролируется с помощью лазерного метрологического оборуования кругового действия.
• Для повышения прочности конструкции, в смесь добавляется арамидные волокно, обеспечивающее внутреннее структурное армирование.

Сухая стяжка с керамзитовой засыпкой и укладкой асбоцементных элементов пола не подходит при монтаже греющих кабелей или матов, так как существует высокий риск вибраций и просадки материалов. Это вызовет нарушение нормальной работы кабеля, его повреждение и короткое замыкание.

Плитка должна монтироваться только по выровненному основанию. Учитывая, что клей для керамогранита имеет высокие прочностные и физико-механические характеристики, допускается маскировать греющие кабели с помощью данного состава. Однако, эксперты не рекомендуют выполнять данную процедуру, так как это приведёт к повышенным затратам владельца недвижимости.

Чтобы не допустить грубых ошибок при монтаже тёплого пола под плитку своими руками, рекомендуется заранее ознакомиться с видео уроками и мастер-классами от профессионалов, а также учесть все требования к монтажному процессу. Рекомендуется также приобретать только качественное греющее оборудование от проверенных поставщиков.

Кабельный тёплый пол

Кабельный тёплый пол может представлять из себя:

• кабель двух или одножильный,
• кабель, уложенный в маты;

В любом случае такой кабель или маты можно монтировать в стяжку, а сверху класть плитку. Конечно, эффективная работа кабельного тёплого пола потребует некоторых правил укладки.

Данная система подключается к электрическому терморегулятору, позволяющему настраивать температуру системы.

1. Кабель гораздо тоньше водяных труб, поэтому сам пол будет тоньше.
2. Эта система отопления в любом случае не зависит от водяного отопления, то есть от ЖКХ (жилищное коммунального хозяйства).
3. Терморегулятор следит за температурой, поэтому система работает экономично.
4. Если терморегулятор показывает температуру, то можно установить именно ту, которая нужна.
5. Тёплый пол можно включить и выключить в любое время, при включении он заработает достаточно быстро.
6. Поскольку этот тёплый пол никак не связан с прочими жильцами многоквартирного дома, то на него нет запретов.
7. Если взять отдельно кабель, то его можно монтировать не только в пол, но и в плинтус или в другие места, недоступные другим отопительным системам.
8. Поломка никак не отразится на ваших соседях.

1. Зависимость от электричества, электричество отключается довольно часто.
2. Если перегорит кабель, то придётся вскрывать весь пол. Скорее всего, кабель придётся выкинуть, хотя это на усмотрение хозяина.
3. Сравнительная дороговизна кабеля. Конечно, можно взять любой провод, рассчитать сопротивление и температуру, какую должен выдавать, напялить защитную оболочку, но это всё для умелых рук и трезвой головы.
4. Дороговизна электричества.

Покрытие кабельного пола

1. Правильный монтаж подразумевает теплоизоляцию от плит перекрытия, то есть от потолка соседа. Прокладка фольги в этом случае ничего не даёт, хотя её и рекомендуют. Просто надо уложить слой из хорошего теплоизолятора.
2. Поверх теплоизолятора можно сделать стяжку, или положить ГВЛ (гипсоволокнистые плиты), или иной подходящий материал. Монтировать непосредственно на утеплитель, если это пенопласт или полистирол нежелательно, поскольку слой последующей стяжки довольно тонок.
3. Если монтируется одножильный кабель или маты, то надо следить за тем, чтобы все выводы в конечном итоге исходили и входили в одной точке, в точке подключения.

Как рассчитать систему электроподогрева?

Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.

Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:

• 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
• 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.

Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.

Монтаж электрического теплого пола под плитку своими руками

Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.

Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.

Этапы монтажа теплого пола под плитку

В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.

Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.

Подготовка основания

Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.

Этапы монтажа теплого пола под ламинат

По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.

Особенности монтажа кабельного или стержневого теплого пола под плитку

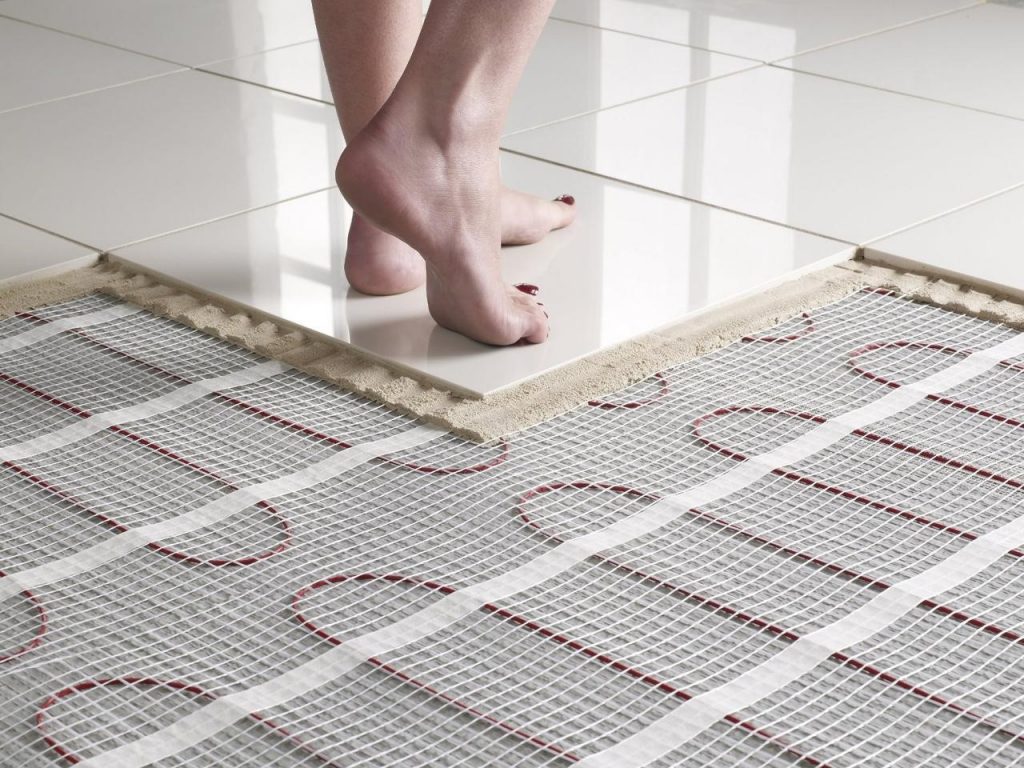

Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.

Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:

На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.

Кабель для электрического теплого пола

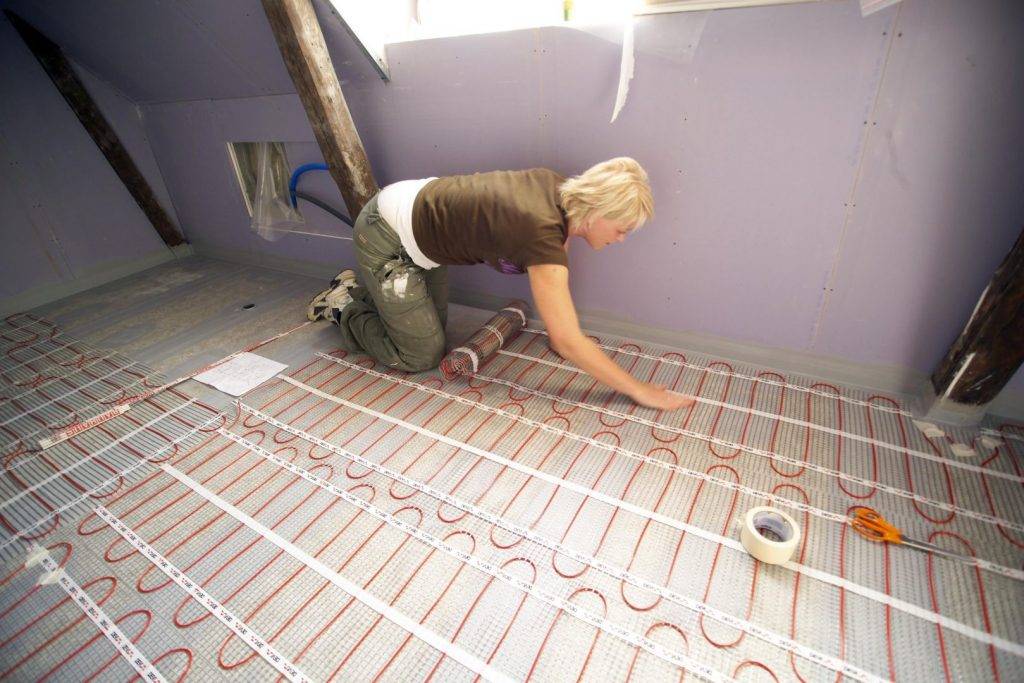

Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку

Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.

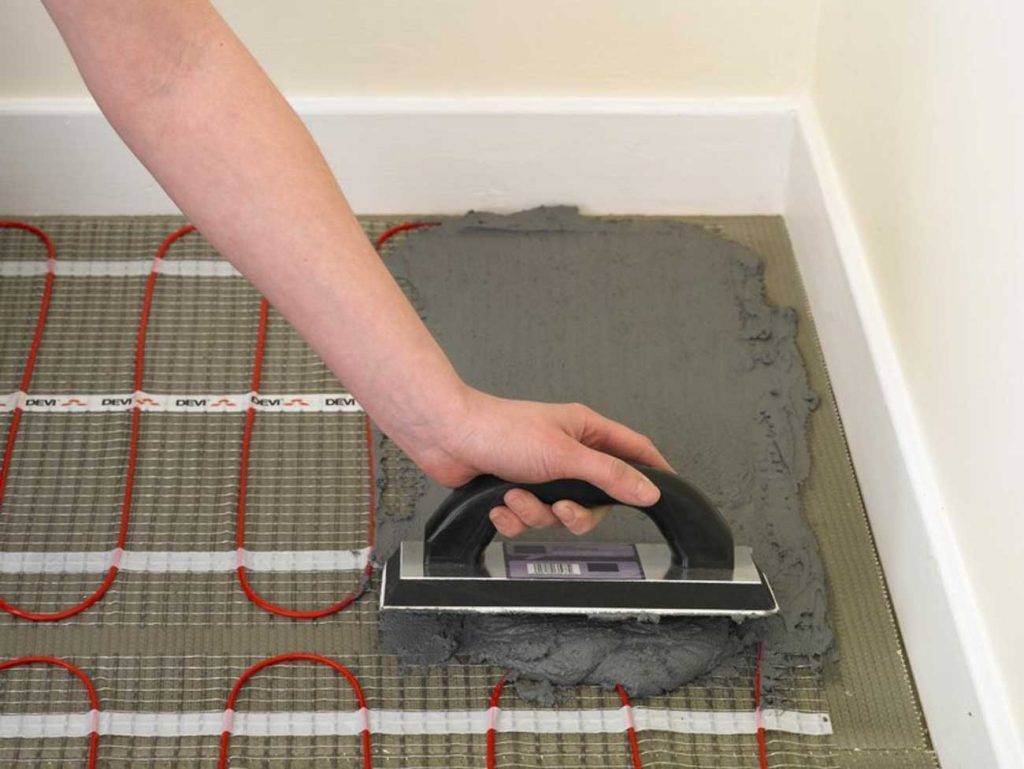

Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола

Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.

Раскройка термомата

• Подключают электрический пол к сети через терморегулятор.

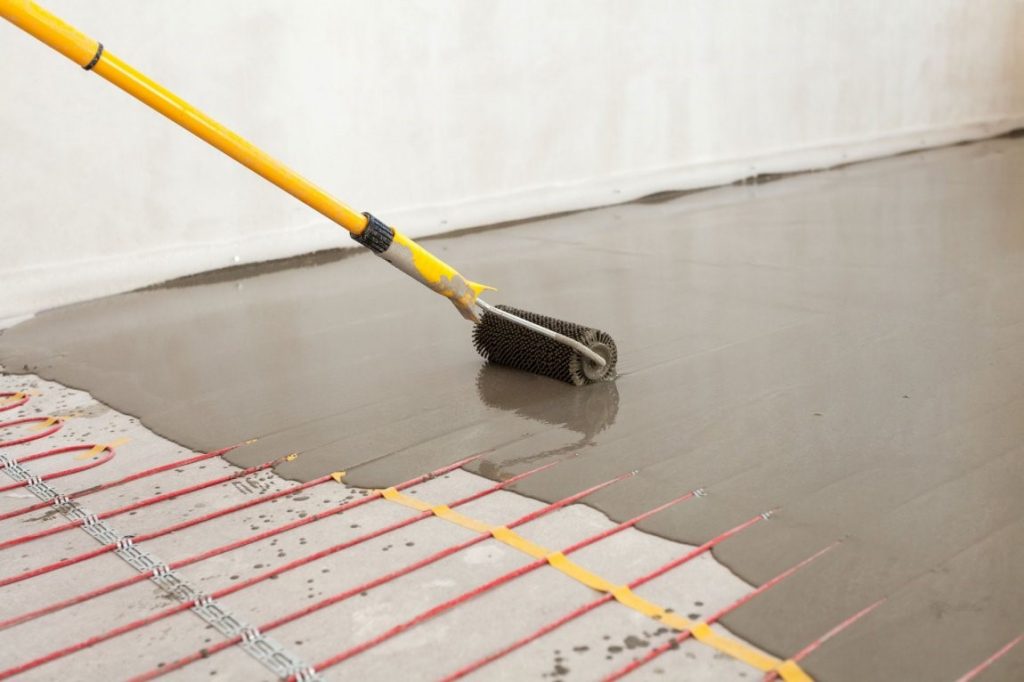

• После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
• Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.

Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Лучшие нагревательные маты

ERGERT MAT EXTRA-150

Данный нагревательный мат отличается от аналогичных вариантов повышенной надежностью, что обеспечивается применением двужильного нагревательного кабеля, который, в свою очередь, обладает высокотемпературной тефлоновой изоляцией и сплошным экранированием жил, греющих и токопроводящих.

Основа, в которой закреплен кабель, является самоклеящейся и представляет собой стеклосетку.

В комплекте идет гофротрубка с заглушкой для установки датчика температуры.

Цена зависит от площади покрытия. Стоимость за мат размером 0,5х1,0 м составляет 5410 рублей. О доступных размерах и стоимости информацию можно найти на сайте официального производителя продукции.

ERGERT MAT EXTRA-150 Достоинства:

• Внешняя и внутренняя высокотемпературная изоляция является максимально возможной (фторпласт PTFE 270°C);
• Толщина мата минимальна — 2,5 мм;
• Сплошной бронированный, плетенный экран обеспечивает защиту от механических повреждений и разрыва;
• Производитель дает гарантию 50 лет.

Недостатки:

Высокая стоимость.

DEVI DEVIheat 150S (DSVF-150)

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150) Достоинства:

практически не изменяет высоту пола.

Недостатки:

• создает электромагнитное излучение;
• необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4 Достоинства:

• возможен монтаж на различную основу пола;
• не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5 Достоинства:

• может использоваться во влажных помещениях;
• двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
• электромагнитное излучение ниже минимально допустимых норм в несколько раз;
• срок службы: 50 лет.

Недостатки:

не выявлено.

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0 Достоинства:

• оптимальное соотношение цены и качества;
• может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0 Достоинства:

• рекомендован для применения в помещениях, в которых постоянно находятся люди;
• недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

Модель	Размер, см	Потребляемая мощность, Вт	Удельная мощность, Вт/кв.м	Площадь обогрева (max), кв.м	Длина холодного кабеля, м	Цена за 1 кв.м, руб.
ERGERT MAT EXTRA-150	Различны, от 100х50 до 2400х50	75-1800, в зависимости от размера	150	12	3	6590
DEVI DEVIheat 150S (DSVF-150)	200х50	150	150	1	4	4576
Теплолюкс Mini MH200-1.4	250х50	200	140	1,4	2	2494
Electrolux EEM 2-150-0.5	100х50	82	150	0,5	2	3980
Warmstad WSM-300-2.0	400х50	300	150	2	2	876
TEPLOCOM МНД-5,0	1000х50	874	160	5	2	816
