Инфракрасная пленка для теплого пола — виды и шаги монтажа

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал

Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Особенности пленочного теплого пола

Высокая потребляемая мощность всегда была недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями пожирает дикое количество электроэнергии, заставляя счетчики буквально взлетать из-за большого расхода. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прикладывают немало усилий, чтобы уменьшить расход электроэнергии. Например, в технике используются точные электронные термометры, проводятся эксперименты с теплоносителем и способами его нагрева. Интересным и экономным решением стали пленочные теплые полы. Требуя для своей укладки минимума трудовых затрат, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономным. Нельзя сказать, что расход электроэнергии уменьшается прямо-таки кардинальным образом, но в целом затраты снижаются на 20-40%. Учитывая дороговизну электрического обогрева, сумма экономии будет существенной. Также следует отметить минимальные затраты на установку пленочных теплых полов. Только вот придется потратиться на саму пленку.

Давайте рассмотрим основные особенности пленочных теплых полов:

Пленка может греть кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

  • Экономный расход электроэнергии – поработав над теплоизоляцией своего жилища, его можно снизить еще на 10-15% от исходного значения;
  • Большой выбор пленки различной мощности – для работы в качестве основного или вспомогательного источника тепла;
  • Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
  • Инфракрасная пленка не требует мощной стяжки, что еще больше снижает расход электроэнергии и избавляет конструкцию от инерционности.

Какие материалы понадобятся при монтаже?

термопленка пленка инфракрасного пола;
контактные зажимы;
соединительные клипсы для термопленки.
Теплоизоляционный материал

Следует сразу же обратить внимание на его выбор – теплоизолятор должен непременно быть на основе полипропиленовой или лавсановой пленки (алюминиевая фольга – запрещена!).
Электрический провод;
винил-мастичная изоляция;
терморегуляторы, снабженные термодатчиками;
строительный скотч.. К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

  • фанеру или ДСП (толщина 5 мм и более) – под линолеум;
  • металлическая армирующая сетка – под плитку.

Инструменты, используемые при монтаже инфракрасного теплого пола оригинальностью не отличаются. Это самые простые: ножницы, отвертка, кусачки, плоскогубцы, приспособление для обжима проводов и монтажный нож.

Подготовительные работы

Монтируют на сухом, чистом и ровном основании. Если есть напольное покрытие, его демонтируют до основания: бетонного или деревянного. Горизонтальность основания проверяют с помощью уровня (допустимое отклонение – самое большее 3 мм)

При необходимости, чтобы получить желаемый уровень горизонта:

  • бетонное основание шлифуют,
  • деревянный пол циклюют.

Чисто

Мусор, образующийся после каждого этапа работ, удаляют и обеспыливают основание с помощью промышленным пылесосом.

Сухо

В качестве гидроизолятора используют специальную пленку или полиэтиленовую толщиной 50 мкм и более, которую укладывают на основание, которое уже выровнено и обеспылено.

Теплоизоляция для инфракрасного пола

Поверх гидроизоляционного слоя или на стяжку помещают теплоизолятор (подложку), покрытый пленкой: полипропиленовой или металлизированной лавсановой. Если финишное покрытие предполагается мягким (ковролин, линолеум и др.) используют теплоизоляционный материал, имеющий мягкую прослойку, например инфрафлекс.

Если на пол предполагается уложить плитку, керамогранит, паркетную доску лучше отдать предпочтение теплоизоляции с твердой прослойкой, например, технической пробке толщиной 2 мм.

Изоляция укладывается по периметру помещения, стыки скрепляют скотчем.

Разметка пола

Прежде чем приступить к укладке инфракрасного обогревателя, следует разметить пол , придерживаясь следующих рекомендаций.

Но прежде, необходимо определить место подключения термопленки к электросети, а также места, где будут устанавливаться терморегулятор и термодатчик. Обычно терморегулятор устанавливают довольно близко от поверхности пола, всего в 10-15 см.

Итак,

  1. Нагревательная пленка укладывается только на свободную, не занятую техникой (холодильник, плиту, стиральную машину и т. д.) и мебелью, площадь.
  2. Для основного отопления достаточно будет покрыть 75-80 % всей площади комнаты, а для дополнительного – около 40% .
  3. Нагревательные элементы укладываются, отступая от стен на 10-40см.
  4. Рассчитывая инфракрасный теплый пол, исходят из пиковой потребляемой мощности пола, составляющей в момент подключения к сети порядка 210 Вт/м2.
  5. Нагревательные секции между собой разделены разметочными линиями, по которым и разрезают нагревательную пленку. Чаще всего разметочные линии располагаются на расстоянии: в длину – 17,4 см, в ширину – 50-80см.
  6. Стержневые виды разрезают по инструкции, приложенной производителем.

Пленочный инфракрасный пол

Прочный полимер — основа, на которой изготовляется материал. Сам ИК пол представляет собой полотно с  карбоново-графитными полосами и с серебряными и медными шинами на полупроводниковых участках.

На финишной стадии изготовления покрывается ламинирующей пленкой, которая защищает рабочую зону от механических воздействий, попадания влаги и возгорания. Несмотря на плотность полимера, интенсивному ИК излучению он не препятствует.

Специфика пленочного ИК пола

Пленочный инфракрасный пол выполняет обогрев помещения инфракрасными волнами. При этом электромагнитное излучение отсутствует. Греются предметы в помещении. Но не воздух.

Каждый компонент, в ходящий в состав ИК пола выполняет свои функции:

  1. Греющий элемент в виде углеродно-волокнистого полотна или карбоновой пасты преобразует электроэнергию, поступающую от бытовой сети, в тепловую.
  2. Отопительный контур, состоящий из полос фольги (шин) подключается к термодатчику, который регулирует подачу электрической энергии, которая нагревает карбоно-графитные полосы. Начинается  выделяться тепло, которое  распределяется по отопительному контуру.
  3. С помощью наноуглеродных компонентов графитных полос генерируются ИК волны в диапазоне 5-20мкм.
  4. Лучи прогревают все, что находится в их диапазоне — мебель, стены, пол, предметы интерьера.

В комплектацию ИК системы отопления помимо обогревающей пленки входят:

  • терморегулятор;
  • датчик температуры;
  • контактные зажимы;
  • изоляционные материалы.

Монтаж инфракрасных полов

Укладкой ИК системы отопления занимаются специально обученные работники.  Новичок вряд ли справится, так как сам процесс укладки и подключения достаточно сложен.

В качестве финишного покрытия используется ламинат, можно стелить линолеум или ковролин. Перед укладкой ламината необходимо уложить полиэтиленовую пленку, она защитит систему от влаги. В случае укладки линолеума или ковролина, поверх пленки укладываются листы фанеры.

Стандартный монтаж инфракрасного пола проводится по следующей схеме:

  • Составляем план, рисуем эскиз, по которым будем раскладывать ИК пленку, устанавливать термостат и датчик температур.
  • Выдалбливаем в стене нишу под монтажную коробку.
  • Устанавливаем термостат.
  • Подготавливаем, выравниваем основание.
  • Укладываем слой защитной гидроизоляции в виде пленки минимум 50мкм.
  • Монтируем теплоизоляцию.
  • Выполняем монтаж ИК пола шинами вниз. Нельзя внахлест укладывать полосы!
  • Фиксируем к теплоизоляционному слою с помощью скотча.
  • Специальными контактами-клипсами соединяем коврики между собой.
  • Устанавливаем датчик.
  • Подключаем к терморегулятору и источнику электроэнергии.
  • Проверяем систему на работоспособность.
  • Укладываем напольное финишное покрытие.

Терморегуляция и более реальные цифры

Расход энергии электрическими теплыми полами снижается за счет установки терморегулятора. Без него температура поверхности напольного покрытия была бы слишком высокой и не самой комфортной. Термостат отслеживает температуру чистовых полов, включая и отключая подачу электроэнергии по мере необходимости. В зависимости от уровня тепловых потерь, реальный расход падает на 30-40%.

Есть еще один способ экономии – он заключается в отключении теплых полов в то время, когда дома никого нет. Эта методика актуальна в том случае, если пленка используется как вспомогательное оборудование. Если она работает как основное отопление, то отключать ее не имеет смысла – за это время дом остынет, а на его повторный прогрев уйдет примерно столько же электроэнергии, сколько и будет сэкономлено за период отключения.

Итого, даже если пленочные теплые полы будут работать 60% от всего времени (это 14,4 часа в день), то расход электроэнергии составит около 317 кВт (или 216 кВт при работе во вспомогательном режиме).

Давайте посмотрим, что у нас получается в денежном эквиваленте. Так как тарифы на электроэнергию в регионах разные, примем в среднем цифру в 4,5 руб./кВт. За месяц работы в основном режиме расход на пленочные теплые полы составит 1426,5 руб./мес., во вспомогательном – 972 руб./мес.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе.

На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 Ватт.

Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Как узнать необходимую мощность?

Необходимая мощность тёплого инфракрасного пола, укладываемого в помещениях различного назначения, также точно рассчитывается по следующим формулам, с выполнением простой технологической карты:

В данном случае, следует заранее определить тип помещений, так как, согласно нормативным показателям из СП, для каждой комнаты, в зависимости от её функционального назначения, существует собственный показатель минимальной требуемой удельной мощности тёплого пола (Nуд), из расчёта на 1 м2 помещений, в частности:

  • Санузел – от 130 до 150 Вт/м2.
  • Кухня – от 100 до 140 Вт/м2.
  • Гостиная, спальня и другие жилые комнаты – от 100 до 110 Вт/м2.
  • Балконы, лоджии, террасы, веранды – от 150 до 180 Вт/м2.
  • Помещения, расположенные на 1-х этажах зданий и сооружений – от 140 до 180 Вт/м2.
  • Для любых помещений с деревянным полом из досок по лагам – от 60 до 80 Вт/м2.

Далее, потребуется вычислить Sпол., или полезную площадь комнаты, алгоритм расчёта которой подробно приводится выше.

На завершающем этапе расчёта, потребуется умножить показатель Nуд на Sпол., а, к полученному значению, подставить поправочный коэффициент запаса, который составляет, как правило, 10%.

Также, как и для предыдущего случая, ниже можно увидеть подробный и точный расчёт минимальной мощности тёплого ИК пола для той же комнаты в квартире жилого дома с габаритами 4 х 5 м, для которой ранее определялась полезная площадь, как один из этапов подготовительных работ:

  • Исходя из предыдущих результатов расчёта полезной отапливаемой площади, для рассматриваемого помещения Sпол. = 9,5 м2.
  • Учитывая, что отделываемая комната является жилой, то, согласно приведённым выше нормативным показателям, удельное потребление мощности для такого помещения составит Nуд = 110 Вт/м2.
  • N, то есть полная требуемая мощность тёплого инфракрасного пола составит Sпол. х Nуд = 110 х 9,5 = 1045 Вт, или 1,045 кВт.
  • Последнее действие, которое нужно выполнить – это подставить коэффициент запаса, учитывающий теплопотери из помещения через ограждающие конструкции, то есть, 10%, или kзап. = 1,1.

Таким образом, Nполн. = 1,045 х 1,1 = 1,15 кВт.

Следует также учесть, что далеко не всегда удаётся точно рассчитать все теплопотери и учесть их при выборе ИК-пола, что особенно актуально при эксплуатации жилого помещения ранней осенью или поздней весной, когда температура на улице может резко снизиться, но в квартире ещё нет центрального отопления.

В текущей ситуации, учитывая, что владелец объекта недвижимости может самостоятельно регулировать интенсивность теплоотдачи плёночного оборудования, оно должно подбираться с незначительным запасом по мощности, чтобы компенсировать возможные потери тепловой энергии.

Особенности установки стержневого ИК пола

Стержневой обогревающий ИК пол обладает своими достоинствами и отрицательными сторонами. Одно из его главных достоинств – пластичность стержней. По потребности, стержень возможно выгнуть под необходимым углом, чтоб он надлежащим образом вписался в комнату:

  • Методика укладки почти не различается от укладывания плёнки. Стержневые модели тоже накручены в рулоны, и основная цель мастера – пустить в ход наименьшее число рулонов, чтобы в последствии не возникло трудностей при подключении тёплого пола.
  • Стержневой тип греющего пола, если сравнивать с плёнкой, имеет 1 типовой размер: 82-83 см шириной. Этот тип обогревающего пола требует создания цементной стяжки.
  • В обратном случае на него не выйдет положить линолеум, ламинат. Утолщение стяжки – 2, 3 см. После того, как цемент высохнет, на него можно устанавливать разное напольное покрытие, только, чтоб его крепёж не пробил греющий пол.

Преимущества

Данный способ отопления имеет целый ряд преимуществ перед другими способами обогрева жилища:

  • Простая укладка. Для этого не потребуется демонтаж старого основания, если его состояние более-менее нормальное. Как правило, проводится только дополнительное утепления, чтобы тепловая энергия от инфракрасной пленки перенаправлялись внутрь жилища.
  • Уровень пола по завершению монтажа пленки остается неизменным. Это очень удобно, если дом имеет низкие потолки.
  • Система не нуждается в дополнительном применении верхнего бетонного слоя. Благодаря этому монтажные мероприятия не сопровождаются большим количеством грязи и пыли.
  • Поверх нагревательной пленки допускается укладка любого декоративного покрытия.
  • Данный тип отопления обеспечивает равномерное прогревание помещения, что дает возможность избежать перепадов температуры в разных частях комнаты.
  • Поверхности помещения нагреваются с большой скоростью. Инертность, характерная для других отопительных систем, здесь отсутствует.
  • Инфракрасный пол не боится механических и динамических воздействий. Это дает возможность укладывать его на участках с большой интенсивностью людского потока. Речь идет об общественных зданиях, спортзалах, детских садах, школах и т.п.
  • Чтобы обогреть помещение посредством инфракрасной пленкой, понадобится на порядок меньше энергии, чем в случае использования традиционного электрического пола или бытовых обогревательных приборов. Разница иногда доходит до 40%.
  • Данная система отопления в случае необходимости легко разбирается. Такие ситуации обычно возникают при переезде в другой дом. Пленку можно быстро снять и сложить, установив впоследствии в новой квартире.
  • Материал хорошо сопротивляется любым разрушительным воздействиям. При разрыве соединения одной из секций, отключится не вся пленка, а только одна ее область.
  • Инфракрасным обогревом можно оснастить не весь пол, а только ту его часть, которая эксплуатируется чаще всего. Обычно утепляются участки возле кресла или дивана, под рабочим столом или по центру детской комнаты.
  • ИК-пленка хорошо снижает интенсивность неприятных запахов, ионизирует воздух без пересушивания.

Видео-материалы о пленочном теплом поле

Принцип действия, технические и эксплуатационные характеристики ИК-пленки в системе теплого пола:

Виды инфракрасной пленки и рекомендации по выбору материала:

https://youtube.com/watch?v=YuUaj1DzMx0

Правила и порядок обустройства теплого пола с термопленкой:

Принцип работы инфракрасной пленки основан на природных процессах выработки тепла. Материал имеет массу преимуществ и его по достоинству оценили потребители – сфера применения ИК-пленки многогранна. Наиболее востребовано покрытие при устройстве теплого пола. Соблюдая все технологические требования, получится самостоятельно монтировать эффективную систему обогрева.

С чего начинается монтаж – правильный старт

Качественная установка греющей пленки возможна исключительно на хорошо очищенную и выровненную поверхность. Высотные перепады на напольном основании не могут быть более 3 мм. При необходимости следует тщательно выровнять пол, используя подходящую технологию (например, заливку бетонной стяжки). Затем пылесосим основание и приступаем к укладке на него слоя гидроизоляции – полиэтиленовой пленки. Она не позволит влаге добраться до элементов системы и вывести их из строя.

Далее накрываем гидроизоляцию слоем утеплителя. Его использование является обязательным! Слой теплоизоляции снижает потери тепла от уходящего вниз излучения. Благодаря этому уменьшается потребление системой электричества и повышается эффективность ее эксплуатации. В качестве теплоизоляции допускается применять любые утепляющие материалы. Чаще всего используются изделия с металлизированным покрытием. А, если укладка ТП производится под кафель, функцию теплоизолятора обычно выполняет техническая пробка. Полосы (плиты, листы) утеплителя устанавливаем вплотную друг к другу, а потом проклеиваем места их соприкосновения скотчем.

Следующий шаг – выбор места для монтажа терморегулятора. Желательно размещать его на высоте 0,15 м от уровня напольной поверхности. После этого рисуем схему укладки инфракрасной системы.

Обратите внимание на следующее. Если конструкция пленочного обогрева будет использоваться как дополнительная (жилище отапливается централизованно), она должна занимать порядка 40 % площади комнаты. А в случаях, когда ТП является единственным источником тепла, не менее 70 %

Также учитываем, что инфракрасную конструкцию нужно укладывать с отступом от стен на дистанцию 0,1–0,4 м

А в случаях, когда ТП является единственным источником тепла, не менее 70 %. Также учитываем, что инфракрасную конструкцию нужно укладывать с отступом от стен на дистанцию 0,1–0,4 м.

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

  • инфракрасная пленка для теплого пола;
  • соединительные клипсы;
  • скотч;
  • терморегулятор;
  • датчик температуры.

Примечание. Комплектация зависит от производителя. Например,
системы heat plus, caleo содержат всё необходимое для работы.

Дополнительно нужно купить:

провод электрический (желательно медный, многожильный,
сечением 1,5-2,5 мм);

теплоизоляционный материал. Электрический инфракрасный
теплый пол допускает использование любого типа утеплителя: фольгированная
пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и
т.п.

пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка,
кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор,
угольник, карандаш.

Виды карбоновых полов

В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.

Стержневые маты

Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.

Монтаж стержневых матов

За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.

Инфракрасная пленка

Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:

  1. Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
  2. Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.

Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.

Монтаж инфракрасной пленки

Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.

Подходящие варианты комплектов теплого пола

Код РСНаименованиеПлощадь, м2Удельная мощность, Вт — Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Код РСНаименованиеМощность, ВтДлина, мМинимальный шаг укладки, смШаг укладки, смУдельная мощность на м2 Код РСНаименованиеМощность, ВтПлощадь, м2Удельная мощность на м2 Список подходящих вариантов

(PDF) скачать

  1. 1. Основание
  2. 2. Теплоизоляция
  3. 3. Фольга
  4. 4. Базовая стяжка
  5. 5. Монтажная лента
  6. 6. Нагревательный кабел
  7. 7. Температурный датчик в гофротрубке
  8. 8. Выравнивающая стяжка
  9. 9. Гидроизоляция (при необходимости)
  10. 10. Плиточный клей
  11. 11. Звукоизоляция
  12. 12. Напольное покрытие
  13. 13. Терморегулятор

Преимущества и недостатки инфракрасных теплых полов

Плюсы:

электромагнитное излучение отсутствует;

одновременное повреждение всей системы сводится к нулю,
благодаря параллельному подключению блоков;

монтаж на любую поверхность (горизонтальную, вертикальную,
наклонную) не вызывает затруднений;

равномерный прогрев поверхности пола

Что очень важно, когда
устанавливается инфракрасный теплый пол под ламинат;. монтаж своими руками не составит сложностей;

монтаж своими руками не составит сложностей;

возможен демонтаж пленки, например, при переезде;

установка пола возможна в помещении любого назначения
(включая влажные) и под любой вид покрытия;

допустим монтаж пленки в открытом помещении (веранда,
терраса) и закрытом (комнаты в квартире или доме, офис, склад и т.п.);

высокая теплоотдача (97%) и эффективность (выше на 30% по
сравнению с другими системами электрических теплых полов).

Минусы:

необходимость соблюдать правила подключения и эксплуатации
системы;

не рекомендована в качестве основного источника обогрева
из-за высокой инертности системы (быстро нагревается, быстро остывает);

в отличие от водяного теплого пола, плёночный неустойчив к
механическому воздействию и повреждениям.

5 этап – чистовая отделка

Перед тем, как установить напольное покрытие, пленочный пол
нужно накрыть полиэтиленовой пленкой (100-200 мкм). Далее работы выполняются в
соответствии с инструкцией укладки напольного покрытия.

Специфика укладки пленочного пола под разные виды покрытий
показана на картинке:

Инфракрасный теплый пол под ламинат (пирог)– инфракрасный теплый пол под ламинат, паркетную доску

Инфракрасный теплый пол на деревянном полу укладывается
аналогичным образом.

Инфракрасный теплый пол под линолеум (пирог)– инфракрасный теплый пол под линолеум, ковролин

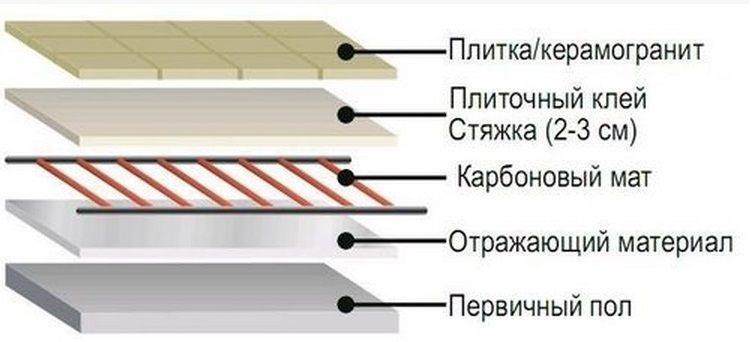

Инфракрасный теплый пол под плитку (пирог)– инфракрасный теплый пол под плитку, камень

Мастера не советуют использовать пленочный пол под плитку,
ввиду необходимости выполнения «мокрых» работ, которые понижают теплоотдачу
пола.

Подготовка листов

Поскольку листы продаются в рулонах, перед укладкой их нужно разрезать и должным образом готовить. Мобильный лист можно разрезать в любом месте. Желательно делать это в той зоне, которая размещается между черными полосами — нагревательными элементами. Длина одной полосы не должна превышать 10 м.

Подготовка листов, которые потом сформируют пленочный теплый пол, заключается в подключении к ним проводов. Для этого на краю медной полоски делают дыроколом отверстие. Далее между двух пленок засовывают контактную клемму. После ее фиксируют заклепкой.

Подключении к ним проводов

Закрепление последней требует использования заклёпочника или молотка. Далее нужно убедиться в прочности соединения. В конце изолируют место соединения. Для этого под место контакта и сверху ставят битумную или виниловую ленту, фиксируя ее обычной изолентой (часто этот процесс показывают в специальных видео).

Благодаря этому мобильный тёплый пол будет безопасным.

Также подготовку можно делать после того, как листы были уложены на основание. Все зависит от размеров листов. Если они малые, то этот процесс можно сделать сразу. Если же полоса длинная, то подсоединить контакты можно после. Стоит сказать, что медную полоску на месте разреза всегда изолируют.

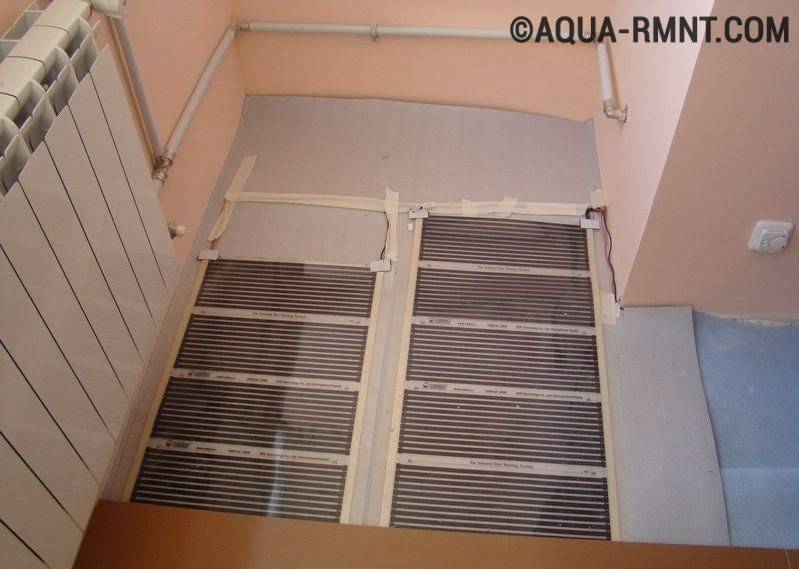

Каждую полосу, которая образует тёплый пол, стелют так, чтобы контактные полосы были внизу. Далее расстеленные листы нужно зафиксировать. Это можно сделать с помощью скотча. Если электрический тёплый пол будет размещаться под плиткой, то его нужно зафиксировать.

Электрический тёплый пол

Это делают, используя дюбели или степлер. Закрепляющими элементами нельзя пробивать черные полосы. Скобы или дюбели должны проходить через специальные прозрачные зоны, по которым не течет электрический ток.

Рекомендовано размещать крепежные элементы так, чтобы между ними и токопроводящими частями было расстояние, равное 6 мм. К другим также относятся и серебряные электрические шины. После фиксации каждый мобильный лист подключают к общему кабелю, который нужно разместить под плинтусом. Размещенные в два ряда нагревательные электрические полосы подсоединяют параллельно. Этот способ часто демонстрируют видео, которое собрало разные отзывы.

Далее необходимо замерить сопротивление системы.

Он разный и поэтому собрал разные отзывы. К этому устройству подключают как кабель, идущий от нагревательных панелей, так и кабель датчика температуры.

Подключают как кабель

Последний нужно завести под пленку на 15-20 сантиметров и зафиксировать на теплоизоляции. Фиксация производится с помощью скотча и часто показывается в видео.

Чтобы не повредить головку термодатчика, предварительно нужно сделать углубление на черновом основании.

После систему включают, проверяют ее работу. Если пленка выделяет тепло, то все работает исправно. Далее остается расстелить пароизоляцию и уложить напольное покрытие. Если в качестве покрытия владелец хочет выбрать ковролин или линолеум, то сверху пароизоляции ставят листы фанеры. Конечно, их нужно прикрепить анкерными болтами (эта процедура часто демонстрируется в видео).

https://youtube.com/watch?v=O7e9ejRlEos

На фанеру укладывают финишный слой, который часто собирает положительные отзывы.

В ситуации укладки на тёплый слой паркета, ламината монтаж фанеры не нужен.

Покрытие ставят сверху пароизоляции

Покрытие ставят сверху пароизоляции.

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

  1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
  2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
  3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

Затраты электроэнергии на теплый пол

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста.

Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов.

Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр.

Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
